Effectivement, après coup, ça tombe sous le sens. Me voila rassuré, merci à toi.
Et je te rejoins sur ce point: il faut éviter de faire des boucles dans un câblage et favoriser le câblage en étoile, sinon gare au buzz.
Ben non, t'as pas compris...ou c'est moi qui t'ai pas compris...
La mise à la terre en étoile désigne la méthode de mise à la terre qui relie toutes les masses à un point unique (sur le capot d'un potentiomètre).
et vu que du cul du 2ème potards on va au jack, indirectement toutes les masses sont connectées à la masse du jack
Si si je pense qu'on c'est compris mais que je me suis mal exprimé 😅😁 en gros le bon schéma à suivre pour les masses c'est celui avec les masses en bleu et pas celui avec les masses en vert ?
On va y arriver 😅😁
Donc si ce coup ci j'ai bien compris ça donne :
Masse micro 1 et 2 + masse chevalet + masse switch au cul (enfin sur la cosse du côté que tu m'a montré sur le potard) du potard de volume
Et je tire un fil du cul du potard de volume à celui du potard de tone jusqu'à la masse du Jack ?
Normalement ce coup ci j'ai compris 😅😁

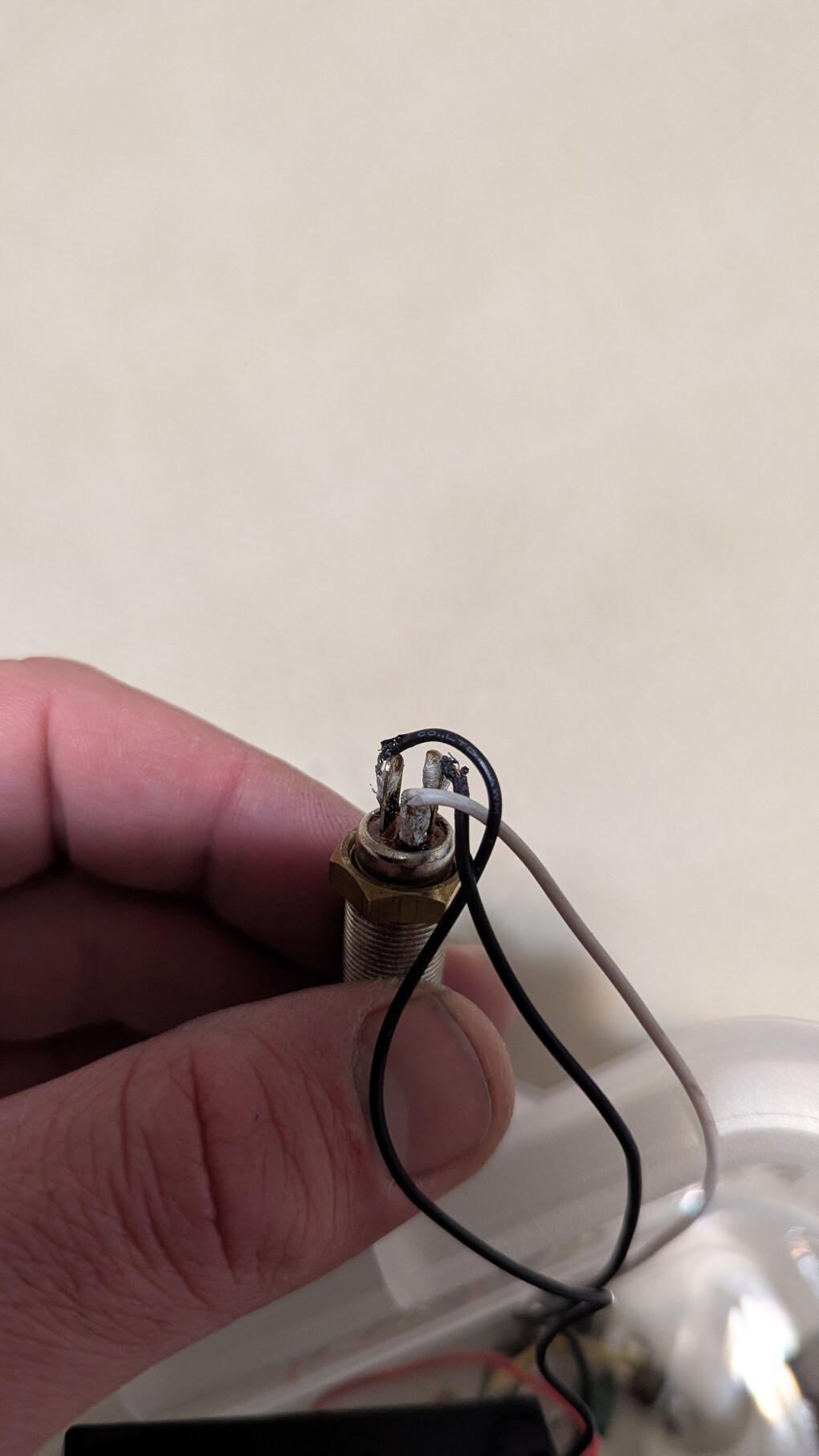

Désolé de te rederanger mais je me suis aperçu que mon Jack a 3 cosses du coup le GND que t'as mis à droite du Jack sur ton schéma, est-ce qu'il se trouve sur la cosse de gauche sur ce schéma ?
Du coup je relies le GND du potard de tone et celui de la cosse de droite du Jack à celui de gauche ?
(sur le montage des mics actifs d'origine de la ibanez le + est bien au centre, celui de droite, sur le schéma, est celui du - du bloc pile et celui de gauche le - du potard de volume), désolé encore et merci à toi pour tout.
damorg
4922
Squatteur·euse d’AF
Membre depuis 6 ans
LeBrennou
105
Posteur·euse AFfiné·e
Membre depuis 1 an
Citation :
Près du chevalet, les cordes vibrent moins que près du manche.
Effectivement, après coup, ça tombe sous le sens. Me voila rassuré, merci à toi.
Et je te rejoins sur ce point: il faut éviter de faire des boucles dans un câblage et favoriser le câblage en étoile, sinon gare au buzz.
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de Xavrider87 :
D'accord, donc si je te suis y a que le micro du manche qui a sa masse sur le potard, de volume du coup ?
J'imagine que chaque masse va au Jack et qu'on ne les fait pas se relier pour aller au jack ?
Merci encore à toi de prendre le temps de tout, très bien, m'expliquer 😉✌️
Ben non, t'as pas compris...ou c'est moi qui t'ai pas compris...
La mise à la terre en étoile désigne la méthode de mise à la terre qui relie toutes les masses à un point unique (sur le capot d'un potentiomètre).
Citation de damorg :
Sur le potard le plus commode pour souder à la petite patte (au cul) les masses des micros + masse du chevalet + masse du 2ème pot (le plus près du Jack, si possible) + masse du switch
et vu que du cul du 2ème potards on va au jack, indirectement toutes les masses sont connectées à la masse du jack
Citation de damorg :
[/quote]et du cul du 2ème pot vers Jack
Si si je pense qu'on c'est compris mais que je me suis mal exprimé 😅😁 en gros le bon schéma à suivre pour les masses c'est celui avec les masses en bleu et pas celui avec les masses en vert ?
[ Dernière édition du message le 18/03/2025 à 08:45:57 ]
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Ou alors peut-être plutôt ce schéma du coup 🤷😅
damorg
4922
Squatteur·euse d’AF
Membre depuis 6 ans
Si tout les éléments (potards, switch, chevalet, micros) sont reliés directement ou indirectement à la masse du jack, ça fonctionne mais il y a risque de boucle de masses

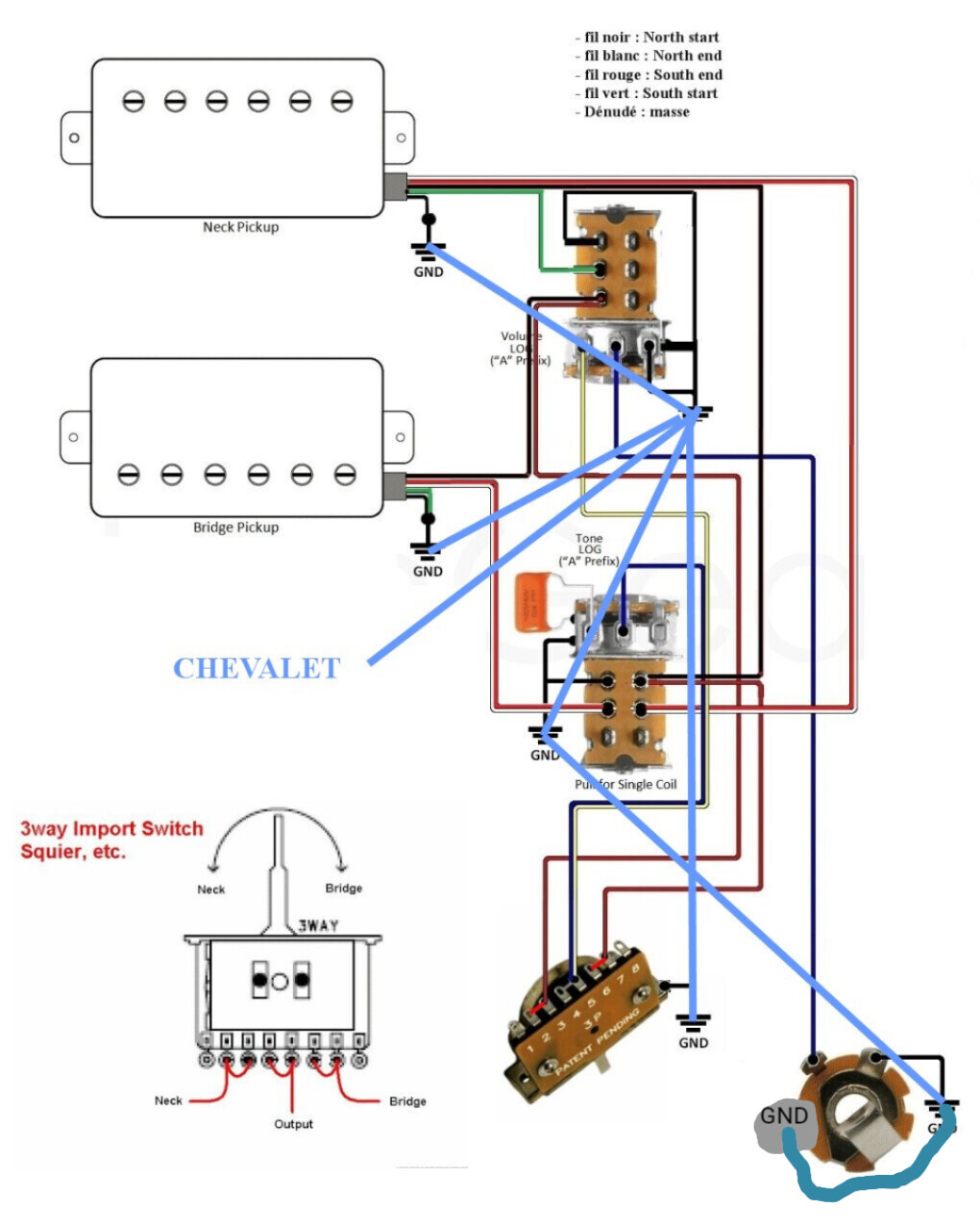

la masse en étoile dont je cause, c'est ça ( en bleu, les masses)

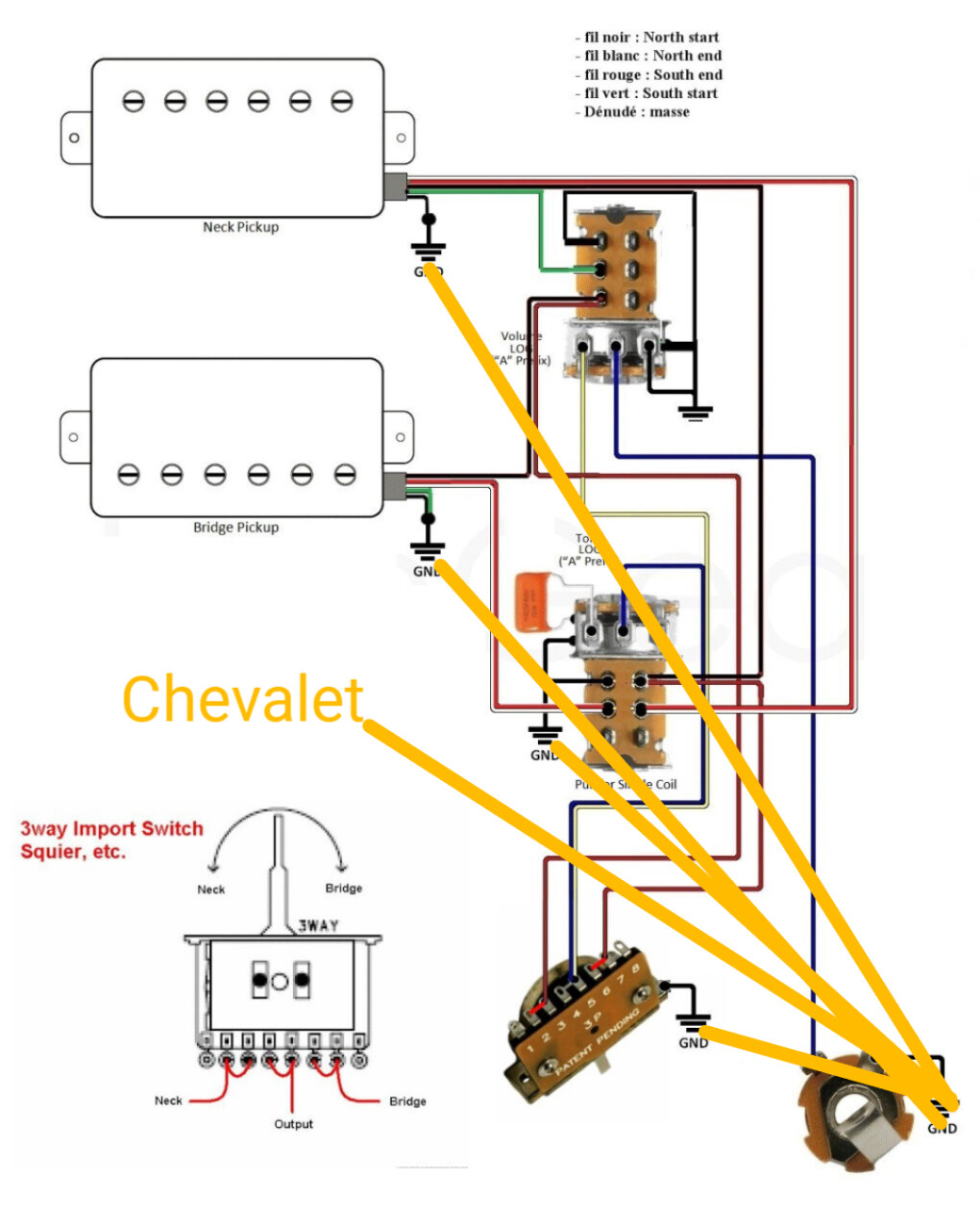

Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
damorg
4922
Squatteur·euse d’AF
Membre depuis 6 ans
Si tout les éléments (potards, switch, chevalet, micros) sont reliés directement ou indirectement à la masse du jack, ça fonctionne mais il y a risque de boucle de masses
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
Si tout les éléments (potards, switch, chevalet, micros) sont reliés directement ou indirectement à la masse du jack, ça fonctionne mais il y a risque de boucle de masses
la masse en étoile dont je cause, c'est ça ( en bleu, les masses)
Sur tes propositions, il n'y a que la première qui fonctionne (celle avec les masses en bleu), sur les autres propositions il y a soit un élément qui n'est pas relié (jaune) soit une non continuité (vert)
On va y arriver 😅😁
Donc si ce coup ci j'ai bien compris ça donne :
Masse micro 1 et 2 + masse chevalet + masse switch au cul (enfin sur la cosse du côté que tu m'a montré sur le potard) du potard de volume
Et je tire un fil du cul du potard de volume à celui du potard de tone jusqu'à la masse du Jack ?
Normalement ce coup ci j'ai compris 😅😁
damorg
4922
Squatteur·euse d’AF
Membre depuis 6 ans
Anonyme
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Citation de damorg :
Désolé de te rederanger mais je me suis aperçu que mon Jack a 3 cosses du coup le GND que t'as mis à droite du Jack sur ton schéma, est-ce qu'il se trouve sur la cosse de gauche sur ce schéma ?
Du coup je relies le GND du potard de tone et celui de la cosse de droite du Jack à celui de gauche ?
(sur le montage des mics actifs d'origine de la ibanez le + est bien au centre, celui de droite, sur le schéma, est celui du - du bloc pile et celui de gauche le - du potard de volume), désolé encore et merci à toi pour tout.
