aide demandée Câblage Humbucker en split (Gordon Smith GS-1 1982)
- 36 réponses
- 6 participants
- 860 vues
- 5 followers
Afficher le sujet de la discussion
Toutafé, merci d'avoir rectifié
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois

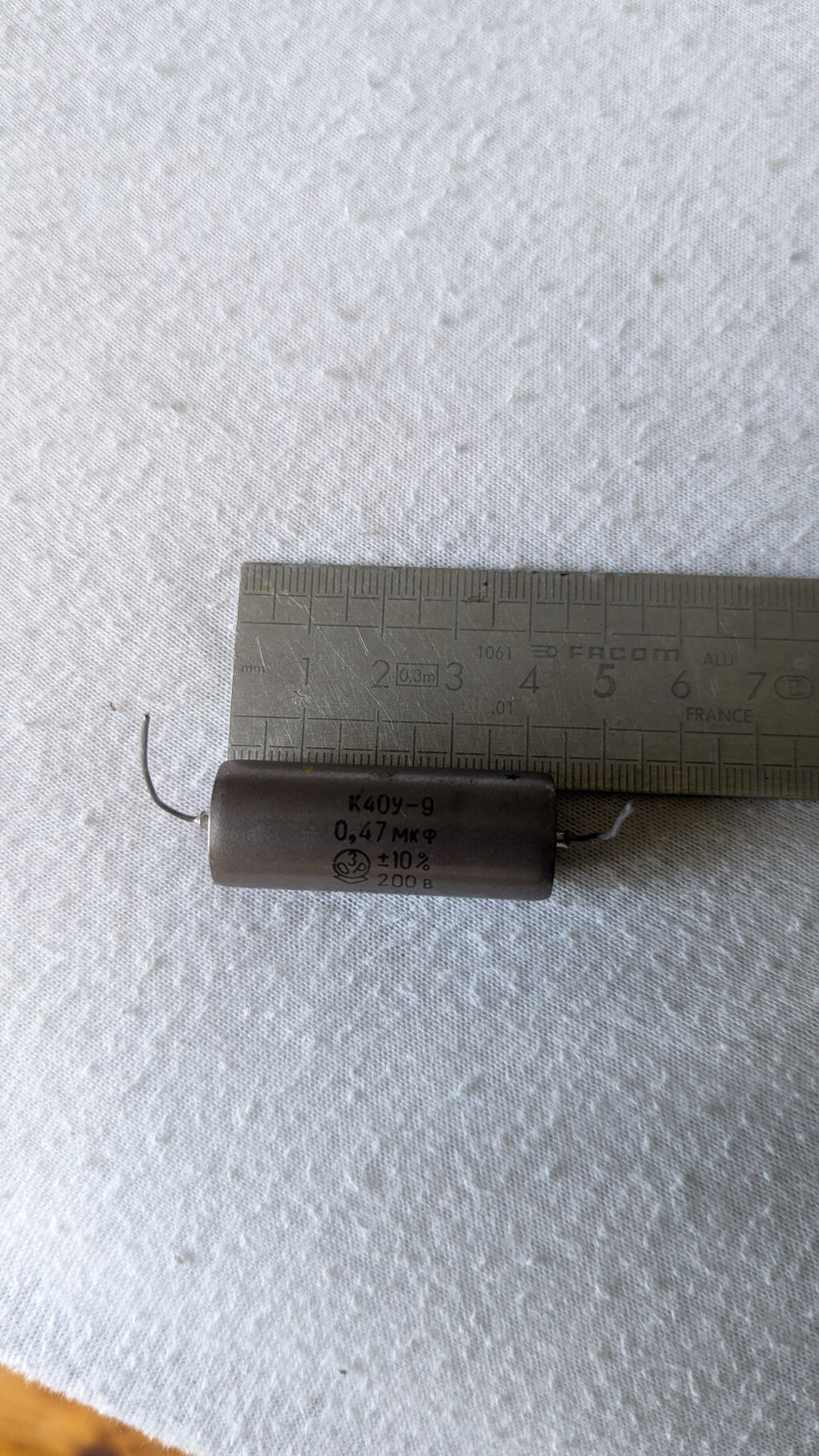

Je viens de recevoir mes condensateurs, ça fait pas un peu gros ? Et j'ai un doute sur le .47uf ça serait pas .047uf plutôt? C'est un CONDENSATEURS AUDIO K40Y-9 K40U-9 0.47uF 200V papier dans l'huile PIO
[ Dernière édition du message le 26/03/2025 à 16:40:30 ]
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
LeBrennou
105
Posteur·euse AFfiné·e
Membre depuis 1 an
Moi j'aurai deux observations à propos de ces condensateurs.
- 1μF=1000nF. Il faut des 22nF (0,022μF) et non pas des 220nF (0,220μF) pour des humbuckers.
- sur la photo on lit 0,47M soit 470μF, ce qui est énorme pour filtrer une guitare mais, à mon avis, il ne faut pas se fier à cette inscription.
J'ai le souvenir que sur certains condensateurs d'il y a 50 ans, on pouvait trouver ce M qui voulait dire MILI, comme ml ou mg ou bien qui se substituait à la lettre grecque.
Je m'interroge sur l'origine de ces condensateurs: la technologie papier huilé a été abandonnée depuis un demi siècle car trop peu fiable depuis le développement des polyesters, tantale, Mylar et autres céramique. Soit ce sont des authentiques PIO d'époque et ils sont complètement rincés avec un courant de fuite qui va tuer la sortie de tes micros, soit ce sont des imitations avec une technologie actuelle vendues 10 fois leur prix réel, histoire de faire "vintage", mais moins de risque de mauvais fonctionnement.
En tous cas, impossible de connaître le fabricant de ces composants. Des petits malins en commercialisaient, prétendant que c'était des stocks de l'ex URSS. Je me demande si je ne vais pas en envoyer un exemplaire à Deus ex silicium pour expertise.
Je viens de commander ceci chez Thomann
pour 1,88€ et je trouve ça déjà bien assez cher.
- 1μF=1000nF. Il faut des 22nF (0,022μF) et non pas des 220nF (0,220μF) pour des humbuckers.
- sur la photo on lit 0,47M soit 470μF, ce qui est énorme pour filtrer une guitare mais, à mon avis, il ne faut pas se fier à cette inscription.
J'ai le souvenir que sur certains condensateurs d'il y a 50 ans, on pouvait trouver ce M qui voulait dire MILI, comme ml ou mg ou bien qui se substituait à la lettre grecque.
Je m'interroge sur l'origine de ces condensateurs: la technologie papier huilé a été abandonnée depuis un demi siècle car trop peu fiable depuis le développement des polyesters, tantale, Mylar et autres céramique. Soit ce sont des authentiques PIO d'époque et ils sont complètement rincés avec un courant de fuite qui va tuer la sortie de tes micros, soit ce sont des imitations avec une technologie actuelle vendues 10 fois leur prix réel, histoire de faire "vintage", mais moins de risque de mauvais fonctionnement.
En tous cas, impossible de connaître le fabricant de ces composants. Des petits malins en commercialisaient, prétendant que c'était des stocks de l'ex URSS. Je me demande si je ne vais pas en envoyer un exemplaire à Deus ex silicium pour expertise.
Je viens de commander ceci chez Thomann
Citation :
TAD Cap Orange Drop 22nF 100V, Condensateur, Condensateur légendaire pour les contrôles de tonalité de
guitare, Excellente qualité sonore, En polyester de haute qualité, Capacité: 22nF (0.022uF), Mieux adapté aux
guitares que le modèle 600 V en raison de sa taille plus compacte, Particulièrement adapté aux micros double
bobinage
pour 1,88€ et je trouve ça déjà bien assez cher.
Xavrider87
13
Nouvel·le AFfilié·e
Membre depuis 9 mois
Bon c'est OK, j'ai fais le câblage et c'est vrai que le son de ces micros est juste ouf pour le prix, par contre le câblage va pas, j'ai une position ou j'ai aucun son, du coup je vais l'emmener chez le luthier parce que je suis pas sur que le split fonctionne bien parce que ça me donne çà.
En revanche en attendant j'ai repris le condensateur d'origine de la rga32 et ça fonctionne en attendant de recevoir les autres et j'ai aucun parasite donc ça veut dire que j'ai pas été trop pourri que mes soudures 😁
En revanche en attendant j'ai repris le condensateur d'origine de la rga32 et ça fonctionne en attendant de recevoir les autres et j'ai aucun parasite donc ça veut dire que j'ai pas été trop pourri que mes soudures 😁
damorg
4924
Squatteur·euse d’AF
Membre depuis 6 ans
Citation de LeBrennou :
Moi j'aurai deux observations à propos de ces condensateurs.
- 1μF=1000nF. Il faut des 22nF (0,022μF) et non pas des 220nF (0,220μF) pour des humbuckers.
Toutafé, merci d'avoir rectifié
LeBrennou
105
Posteur·euse AFfiné·e
Membre depuis 1 an
Je suis assez nul en guitare mais j'ai pas mal bricolé l’électronique quand j'étais ado, je fabriquais des petits amplis guitare pour me faire de l'argent de poche au lycée, une autre époque
