Sujet de la discussion construction de mon home studio



salut tout le monde



à mon tour de me lancer dans les travaux, j'attaque mardi, j'ai 3 semaines pour avancer un maximum.

En attendant je vous plante le décors.

Il s'agit d'une dépendance d'environ 30m² au sol, avec une hauteur sous plafond allant de 2035 au plus bas jusqu'à 3100 au plus haut.



je ferais des photos de l'intérieur ce week end, le temps de finir de nettoyer un peu.

dans les grandes lignes voilà le projet:

aménagement de deux pièces suivant le principe "boîte dans la boîte", une première d'environ 9 m² qui sera la cabine pour l'enregistrement de voix principalement, et le reste pour faire la régie.

Niveau construcion, un châssis en demi-chevron (60x40) reposant sur des plots cahoutchouc (U_BOAT commandés chez musikia) avec laine de verre de 200mm bien tassée.

Par dessus, des dalles d'agglo de 22mm d'épais.

Ensuite je monterais les cloisons consituées de demi-chevron (60x40), laine de verre semi rigide épaisseur 60 et double épaisseur de BA13.

Les cloisons reposeront sur des bandes d'isorel mou de 10mm.

Les plafond reposera sur les cloisons, également sur des bandes d'isorel, même construction en demi-chevrons, laine de verre de 60 et double épaisseur de BA13.



Tout ca c'est pour la partie isolation phonique, il restera ensuite le traitement acoustique.

Je suis pas encore totalement décidé pour l'acoustique (vos avis sont les bienvenus) mais je partirais sur des paroies non parrallèles et le principe LEDE (live End/Dead End) donc absorbant derrière les enceintes, et plutôt diffusant de l'autre côté, plus des panneaux divers répartis dans la pièce, sachant que les cloisons de base  (pas celles servant à l'isolation, mais leur "doublure")seront constituées de 100 à 3/400 mm de laine de verre/roche etc.... plus finition avec tissu tendu.

Il me reste à voir pour les vitres entre la cabine et la régie, et la ventilation (je pense partir sur une VMC simple flux pour l'extraction, et de simples bouches d'aérations)



Niveau budget, pour le moment j'en suis à 3000€, ce qui comprend:

- toute l'électricité, gaines, câbles, panneau etc... (sauf interrupteurs, éclairages, prises) dont 3x30m de 10mm² pour relier le panneau du studio à celui de la maison, vue qu'avant c'était du 2.5mm² et qu'il y avait même pas de panneau.

- laine de verre de 200mm pour la toiture actuelle et l'isolation des planchers

- 60 demi-chevrons 60x40 x 4m

- 20 dalles d'agglo épaisseur 22 (2440x600)

- environs 100m² de laine de verre semi rigide épaisseur 60

- 100m d'isorel mou 10mm d'épaisseur en bande de 50mm de large x 1.2m

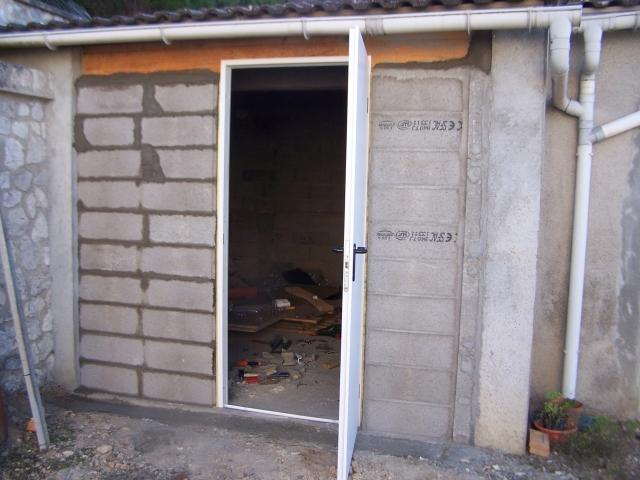

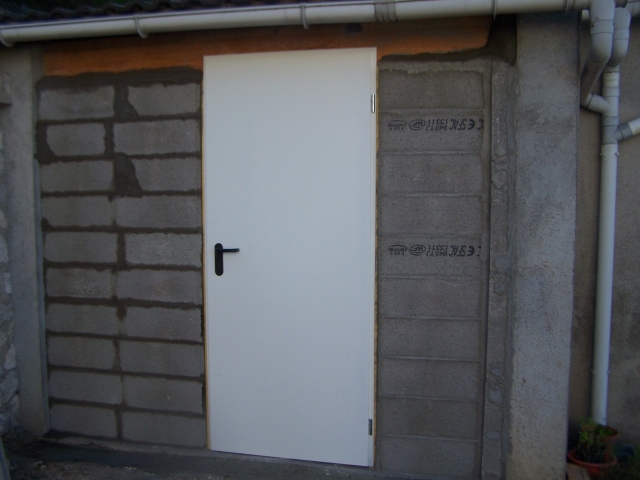

- une porte de service métal pour l'entrée principale (fixée sur la batiment actuel)

- 4 portes standards "premier prix", une pour l'entrée dans la régie, deux pour le passage de la régie à la cabine, et une pour garder l'accès à la cave depuis la cabine

- 50 U-Boat

- des prises XLR et des adaptateurs XLR/JACk pour relier la cabine à la régie (j'ai prévue 5 passages, ce qui sera largement suffisant)

- divers outillage

j'ai également fait le devis pour 160m² de placo BA13, ça fera environ 500€.

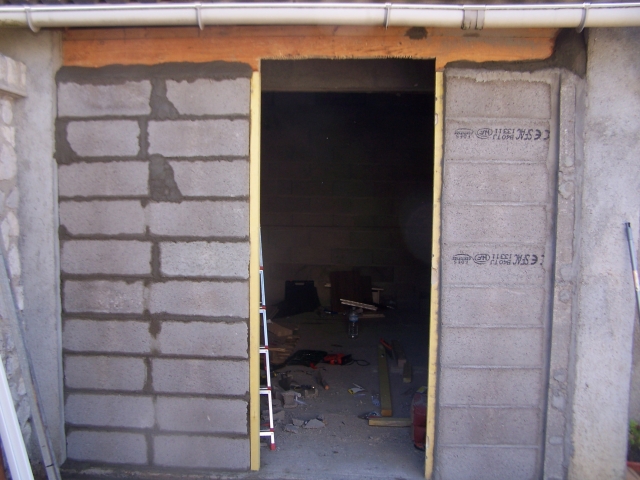

Il me reste à voir la ventilation, le double vitrage, des parpaings et du mortier pour monter un mur en lieu et place de la porte de garage actuelle, et surtout toute la partie traitement accoustique, à la grosse, je pense que ça va me revenir aux environs de 5000/5500 euros au final.



quelques vues 3D du truc tel que je le voyais y'a quelques mois, ça a un peu évolué, j'y reviendrais plus en détail:







[ Dernière édition du message le 04/08/2011 à 11:38:11 ]

Afficher le sujet de la discussion
151
Les plantes aiment la musique! Ça va super bien pousser! ;)

Tuff Gong Records II le retour...

[ Dernière édition du message le 23/08/2011 à 16:12:01 ]

152

Hors sujet :

Quel filou ce docks, on croit tous qu'il se fait un studio et au dernier moment il fait un virage vers les culture industrielle. On est tous témoins donc tous complices ... il va faire fermer AF , vite .. fermez cette filière ... les vapeurs narcotiques qui s'echapent du ventilo de ma carte graphique m'ont soudoyé les synapses.



153
hydro... VIVE LES 70s !!! :)
154

je ne vois pas du tout de quoi vous voulez dire! icon_redface2.gif

155

Citation de Shredchris :

hydro... VIVE LES 70s !!! :)



hydro... = coulé , un caisson ! facepalm [ Mais les 70's ,c'est génial ! icon_wink.gif ]

Citation de docks :

je ne vois pas du tout de quoi vous voulez dire! icon_redface2.gif

Ben , de plantes , de chaman , d'aéro ,d'hydro , de cultures ,de boîte magique ,d'urne à quoi ? , de pneumatiques, de mystère voilé , de trésor caché,de sous-marin ,de marteau, boulot , métré , de vapeurs narcotiques, de graham Bell et sa corne de brume , de tuba , enfin d'un peu tout ce qui s'y rapproche ; sauf d'une boîte qui piège le son .

Et de la photo du caisson sorti l' inspiration =  icon_bravo.gif Grand merci à docks !



Mon soundcloud  Good times !



[ Dernière édition du message le 23/08/2011 à 19:26:37 ]

156
Et le pire, c'est que je ne consomme pas du tout ce genre de choses... mais quelle époque !
157
Dis donc je devrais installer une boîte de ce genre... LEs effets sont là, y a rien à dire! Docks, tu peux poster les plans steplait??? :D







158

les plans de quoi, du piège à son?

159

Voici le plan icon_facepalm.gif




160
Merci Scare c'est exactement ça dont j'avais besoin... Ha vwiii... Là... Zzze vois toudzwittt mieux de quoi vous voulez dire... Yoooo man... Zzzzadore ta chambre... Avec cette odeur de pin tout partout... Et la porte toute blanche... Ca me rappelle la fête au village...







161
Ca c'est un piège à cons, nuance.
162


c'est moi ou scare poste bourré depuis 3 jours?? icon_ptdr.gif

#ALAPLAJ L'été n'est pas fini partout!

163
Tout est vert!
164
Je kiffe et je m'instruis... en attendant d'y passer à mon tour quand j'aurais renfloué les caisses. En attendant, je pose un joli petit drapeau. Bravo à toi pour tes travaux et bonne continuation.
165

Citation de blackbollocks :

c'est moi ou scare poste bourré depuis 3 jours?? icon_ptdr.gif

= rapport de 6:4 =60%scare , 40% blackbollocks mrgreen .Sinon ça va docks,pas trop cassé ? noidea.gif La crémaillère ,c'est pour quand : octobre ?  icon_fete.gif

Hors sujet :

Il paraît qu'ils sortent un film pour décembre : "docks, le caisson et l'Anaconda" .C'est l'histoire d'un serpent qui s'introduit dans un studio par la tuyauterie et qui reste coincé dans un caisson . icon_pong.gif



Mon soundcloud  Good times !



166

ça va ça va, j'ai eu d'autres trucs à faire donc j'ai pas trop avancé là, mais demain je suis livré et mon poto vient me filer un coup de main.

Hors sujet :

Quant au serpent, je peux t'assurer que si je vois un de ces trucs chez moi, il se prend direct deux coups de calibre 12, et anaconda ou pas, crois moi ça va lui faire passer l'envie!  icon_violent.gif



167

et la suite ^^ ?



La musique une passion, un partage......

www.youtube.com/user/guillaumeproject

168

Oui  on plaisante ; mais je peux dire que quand j'ai mis la main " à la pâte" comme docks , j'avais pas trop d'humour et même pire que ça (grrr , grrr, grrr...) .J'ai pensé à un serpent ,car ça s'infiltre bien sauf si on met des grilles sur les sorties / entrées d'air .Chez moi,c'est plutôt les grandes araignées bien noires qui s'infiltrent ; mais j'ai un chat qui mange tous les insectes : miam ,miam ,miam ! icon_eek2.gif ! icon_exorbite.gif !  Quand on sait ce qu'un insecte peut faire sur la musique ; il vaut mieux s'en méfier je crois ... headscratch.gif

Mon soundcloud  Good times !



169
T'as du bol, le mien est même pas foutu de bouffer des souris!
170

Pour rétablir un semblant d'exactitude entomologiste, les araignées ne sont pas des insectes. D'ailleurs, je ne mange pas d'insectes, et je mange des araignées. eek

Si !

Je ne suis pas un chat non plus.

JM

171

Merci jan ! Mais mon chat " garry" ne fait pas la différence : il engouffre ! Mais c'est très bien de le rappeler :je ne m'en souvenais plus .Mais quelle est donc cette espèce dont font partie les araignées ... noidea.gif

Mon soundcloud  Good times !



172

on vous laisse seules 1 journée, et ça devient le gros bordel ici! icon_mrgreen.gif



bon, petit bilan de la journée.



On a gaîné tous les câbles et positionné là où sera installé le panneau électrique:

et surtout, même si ça ne fait pas avancer le schmilblick, mais ça prend un temps fou, on a rentré tous les chevrons (20) et demis chevron (80) que j'ai reçu ce matin:

et les 65 plaques de ba13 (même à 2, on en a chié!)



demain je fait passer les 4 derniers câbles (4 lignes de prises secteurs pour l'avant de la régie) et j'attaque la laine de verre sur les cloisons de la cabine, faut aussi que je fasse un petit piège à son pour les passages de câbles audio entre la régie et la cabine.





[ Dernière édition du message le 25/08/2011 à 20:16:14 ]

173

Selon Wikipedia : Les araignées ou Aranéides (ordre des Araneae).

Mais celle que je déguste sont plutôt celles-ci :

JM



174

Citation :

petit piège à son pour les passages de câbles audio entre la régie et la cabine.



T'as pas moyen de les passer dans les cloisons direct ? Genre tu mets un bloc de 12 XLR d'un coté, un autre de l'autre coté, et vla.

Ca pete la classe les cables encastrés.

175

hé ho, vous le dites si je vous dérange les arachnologues!  icon_redface2.gif





Citation :



T'as pas moyen de les passer dans les cloisons direct ? Genre tu mets un bloc de 12 XLR d'un coté, un autre de l'autre coté, et vla.

Ca pete la classe les cables encastrés.



c'est ce que je fait, j'ai pris des embouts encastrables et des câbles de 1m pour les relier, mais entre les deux cloisons, je ferait bien quelques chicanes quand même, histoire de.
