construction de mon home studio


AuteursMessages

Anonyme

offline
docks
Ce membre n'existe plus

Score contributif : 336

1 Posté le 04/08/2011 à 10:27:49



salut tout le monde



à mon tour de me lancer dans les travaux, j'attaque mardi, j'ai 3 semaines pour avancer un maximum.

En attendant je vous plante le décors.

Il s'agit d'une dépendance d'environ 30m² au sol, avec une hauteur sous plafond allant de 2035 au plus bas jusqu'à 3100 au plus haut.



je ferais des photos de l'intérieur ce week end, le temps de finir de nettoyer un peu.

dans les grandes lignes voilà le projet:

aménagement de deux pièces suivant le principe "boîte dans la boîte", une première d'environ 9 m² qui sera la cabine pour l'enregistrement de voix principalement, et le reste pour faire la régie.

Niveau construcion, un châssis en demi-chevron (60x40) reposant sur des plots cahoutchouc (U_BOAT commandés chez musikia) avec laine de verre de 200mm bien tassée.

Par dessus, des dalles d'agglo de 22mm d'épais.

Ensuite je monterais les cloisons consituées de demi-chevron (60x40), laine de verre semi rigide épaisseur 60 et double épaisseur de BA13.

Les cloisons reposeront sur des bandes d'isorel mou de 10mm.

Les plafond reposera sur les cloisons, également sur des bandes d'isorel, même construction en demi-chevrons, laine de verre de 60 et double épaisseur de BA13.



Tout ca c'est pour la partie isolation phonique, il restera ensuite le traitement acoustique.

Je suis pas encore totalement décidé pour l'acoustique (vos avis sont les bienvenus) mais je partirais sur des paroies non parrallèles et le principe LEDE (live End/Dead End) donc absorbant derrière les enceintes, et plutôt diffusant de l'autre côté, plus des panneaux divers répartis dans la pièce, sachant que les cloisons de base  (pas celles servant à l'isolation, mais leur "doublure")seront constituées de 100 à 3/400 mm de laine de verre/roche etc.... plus finition avec tissu tendu.

Il me reste à voir pour les vitres entre la cabine et la régie, et la ventilation (je pense partir sur une VMC simple flux pour l'extraction, et de simples bouches d'aérations)



Niveau budget, pour le moment j'en suis à 3000€, ce qui comprend:

- toute l'électricité, gaines, câbles, panneau etc... (sauf interrupteurs, éclairages, prises) dont 3x30m de 10mm² pour relier le panneau du studio à celui de la maison, vue qu'avant c'était du 2.5mm² et qu'il y avait même pas de panneau.

- laine de verre de 200mm pour la toiture actuelle et l'isolation des planchers

- 60 demi-chevrons 60x40 x 4m

- 20 dalles d'agglo épaisseur 22 (2440x600)

- environs 100m² de laine de verre semi rigide épaisseur 60

- 100m d'isorel mou 10mm d'épaisseur en bande de 50mm de large x 1.2m

- une porte de service métal pour l'entrée principale (fixée sur la batiment actuel)

- 4 portes standards "premier prix", une pour l'entrée dans la régie, deux pour le passage de la régie à la cabine, et une pour garder l'accès à la cave depuis la cabine

- 50 U-Boat

- des prises XLR et des adaptateurs XLR/JACk pour relier la cabine à la régie (j'ai prévue 5 passages, ce qui sera largement suffisant)

- divers outillage

j'ai également fait le devis pour 160m² de placo BA13, ça fera environ 500€.

Il me reste à voir la ventilation, le double vitrage, des parpaings et du mortier pour monter un mur en lieu et place de la porte de garage actuelle, et surtout toute la partie traitement accoustique, à la grosse, je pense que ça va me revenir aux environs de 5000/5500 euros au final.

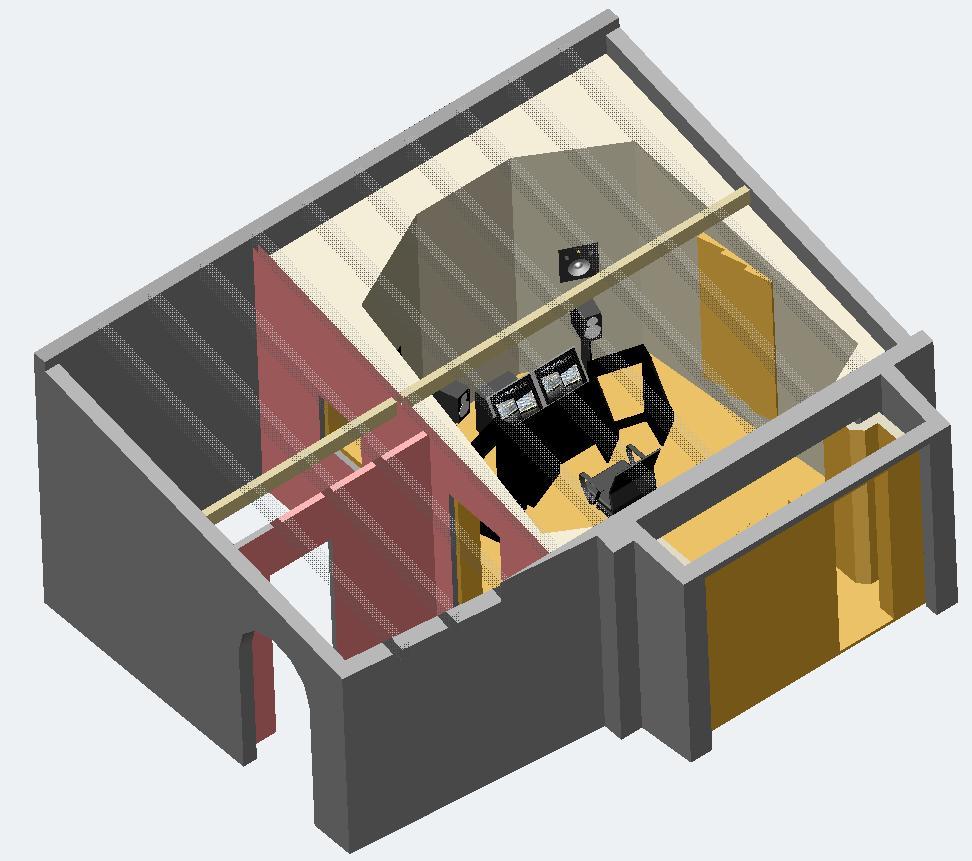

quelques vues 3D du truc tel que je le voyais y'a quelques mois, ça a un peu évolué, j'y reviendrais plus en détail:







[ Dernière édition du message le 04/08/2011 à 11:38:11 ]

Dr Pouet

offline
Dr Pouet
42081 posts au compteur
Membre d'honneur

Score contributif : 5 406

2 Posté le 04/08/2011 à 10:50:24
Pour la vitre entre la régie et la cabine :
- si tu veux voir la (belle) chanteuse depuis la régie, j'ai l'impression que tu devrais déplacer un peu cette vitre dans la direction de la porte du garage. Sinon tu risques de ne voir que son bras gauche et le mur.

Enfin tu l'avais peut-être déjà pris en compte.

Sinon tu peux faire une simu 3D en mettant une personne (un cylindre !) en cabine, et place l'angle de vue en régie.

Anonyme

offline
docks
Ce membre n'existe plus

Score contributif : 336

3 Posté le 04/08/2011 à 10:57:35

ça fait parti des modifs qu'on ne voit pas sur les vues 3D (qui datent un peu)

en fait la cabine n'est plus aussi petite qu'on le voit sur les vues 3D, elle fera toute la longueur, et la vitre sera donc mieux positionnée que ce qu'on voit.

Et j'ai déjà fait un "mannequin" 3D, je l'intègrerais pour figer la position de la vitre.

Je doit aller voir chez point P pour du double vitrage, je veux prendre un truc le plus petit possible (j'ai vu du 55x75 ou un truc comme ça, je pense que ça devrait le faire).

Je pense même que je ferait un panneau amovible pour obturer la vitre côté régie quand je serais en mode "mixage"

Pour les enceintes encastrées qu'on voit, pour l'instant je laisse tomber à cause du budget, mais je pense que je le prévoierais quand même au moment de faire la partie traitement acoustique, histoire de me laisser cette possibilité pour plus tard sans avoir à tout défoncer.

Chris Martins

offline
Chris Martins
3067 posts au compteur
Squatteur d'AF

Score contributif : 1 800

4 Posté le 04/08/2011 à 11:33:53
et un petit flag... :)

bon travaux à toi !

dart

offline
dart
9226 posts au compteur
Je poste, donc je suis

Score contributif : 2 066

5 Posté le 04/08/2011 à 11:46:32
A queuu flag. Beau petit projet. Je viens de terminer quelques rénovations dans mon HS donc voilà si je peux aider ou apprendre, c'est tout bon!







Anonyme

offline
docks
Ce membre n'existe plus

Score contributif : 336

6 Posté le 04/08/2011 à 11:53:37

  apprendre, je suis pas certain, l'acoustique est un domaine vaste et complexe, comme beaucoups j'apprend sur le tas, j'ai vraiment que les bases de chez base, je me suis surtout beaucoup inspiré des différentes constructions que j'ai suivi ici ou sur gearslutz et appliqué plus ou moins "bêtement" les principes communs.

J'espère juste que le résultat sera à la hauteur de l'investissement.

Citation :

bon travaux à toi !

 merci icon_bravo2.gif (je suis une vrai pile électrique en ce moment, je ne pense plus qu'à ça! icon_mrgreen.gif)

Chris Martins

offline
Chris Martins
3067 posts au compteur
Squatteur d'AF

Score contributif : 1 800

7 Posté le 04/08/2011 à 11:59:53
Comme je te comprends. Moi j'ai pas encore le local que j'en rêve déjà... Si c'est pas inquiétant...

Anonyme

offline
docks
Ce membre n'existe plus

Score contributif : 336

8 Posté le 04/08/2011 à 12:07:11

 ça faisait parti du cahier des charges de trouver une baraque avec de quoi me faire le studio, heureusement que madame est compréhensive! icon_mrgreen.gif

Anonyme

offline
docks
Ce membre n'existe plus

Score contributif : 336

9 Posté le 04/08/2011 à 12:18:30



un petit schéma de principe pour le plancher et les cloisons:





en noir, les u-boat, en jaune les demi-chevrons, en verre la laine de verre, en marron la dalle agglo, en rouge l'isorel, et en blanc le double placo.



et pour le plafond:

même code couleur (sans le placo)

Anonyme

offline
lectroo Kapam
Ce membre n'existe plus

Score contributif : 268

10 Posté le 04/08/2011 à 12:48:39
pense aussi à l'eclairage, les client aime bien , c'est très psychologique et on bosse mieux, bonne entreprise :bravo:
