Hello, je viens de terminer un petit pedalboard parfaitement adapté à mes besoin, pas très cher... et fait par mes soins... sachant que je suis une b**** en bricolage ! Bref, si j'ai réussi à faire une truc (à peu près) propre, ça doit être à la portée de tout le monde
Donc j'ai passé pas mal de temps à faire des plans, réfléchir à l'agencement et tout ça et j'ai finit par "designer" un petit pedalboard à étage assez compact... ça m'a bien pris 6 mois. Oui je suis un grand indécis !
Astuce : j'ai utilisé l'insertions de formes dans word pour faire des "templates" de mes différentes pédales et essayer plein d'agencements différents.
Puis j'ai choisi de commander mes planches de bois pré-découpées chez "la boutique du bois" avec envoie à distance. J'en ai eu pour 20€ et quelques, port compris. J'ai choisit du valchromat, c'est un genre de mdf (d'agglo quoi) teinté dans la masse, c'est léger, très résistants. J'ai choisi du 8mm pour que ce soit le plus petit et léger possible. A y repenser, j'aurais pu prendre un peu plus épais, j'y reviendrai plus loin...

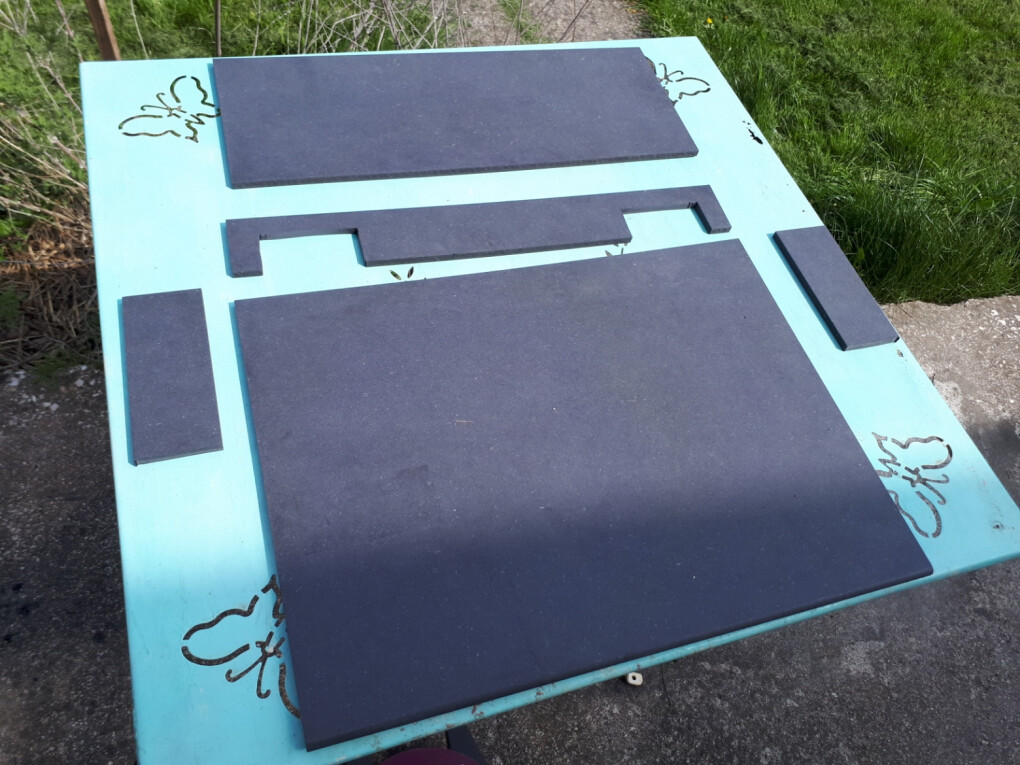

Voici le bois reçu :
... à suivre...
Donc j'ai passé pas mal de temps à faire des plans, réfléchir à l'agencement et tout ça et j'ai finit par "designer" un petit pedalboard à étage assez compact... ça m'a bien pris 6 mois. Oui je suis un grand indécis !
Astuce : j'ai utilisé l'insertions de formes dans word pour faire des "templates" de mes différentes pédales et essayer plein d'agencements différents.
Puis j'ai choisi de commander mes planches de bois pré-découpées chez "la boutique du bois" avec envoie à distance. J'en ai eu pour 20€ et quelques, port compris. J'ai choisit du valchromat, c'est un genre de mdf (d'agglo quoi) teinté dans la masse, c'est léger, très résistants. J'ai choisi du 8mm pour que ce soit le plus petit et léger possible. A y repenser, j'aurais pu prendre un peu plus épais, j'y reviendrai plus loin...
Voici le bois reçu :
... à suivre...
- 1
- 2
Tonka
2463
AFicionado·a
Membre depuis 21 ans
Première étape, je découpe de petites fenêtres dans ce qui servira de fond...
Si vous zoomez sur la précision de la découpe, vous comprendrez pourquoi j'ai préféré faire couper le reste par des pros !
Puis assemblage (à la colle) :
C'est là que j'ai réalisé que le bois serait trop fin pour du vissage... D'ailleurs au passage, pour visser dans ce genre de matériau, prévoir de faire des pré-trous avec un foret assez fin pour ne pas que le bois éclate, mais pour que la visse ait quand même de la matière à "mordre"...
J'ai donc opté pour des renforts en tasseau de chez brico-merlin...
Ils seront collés puis vissés pour assurer la cohésion du bouzin (même si je suis quelqu'un de très soigneux avec le matériel... sur scène, on n'est jamais trop prudent...

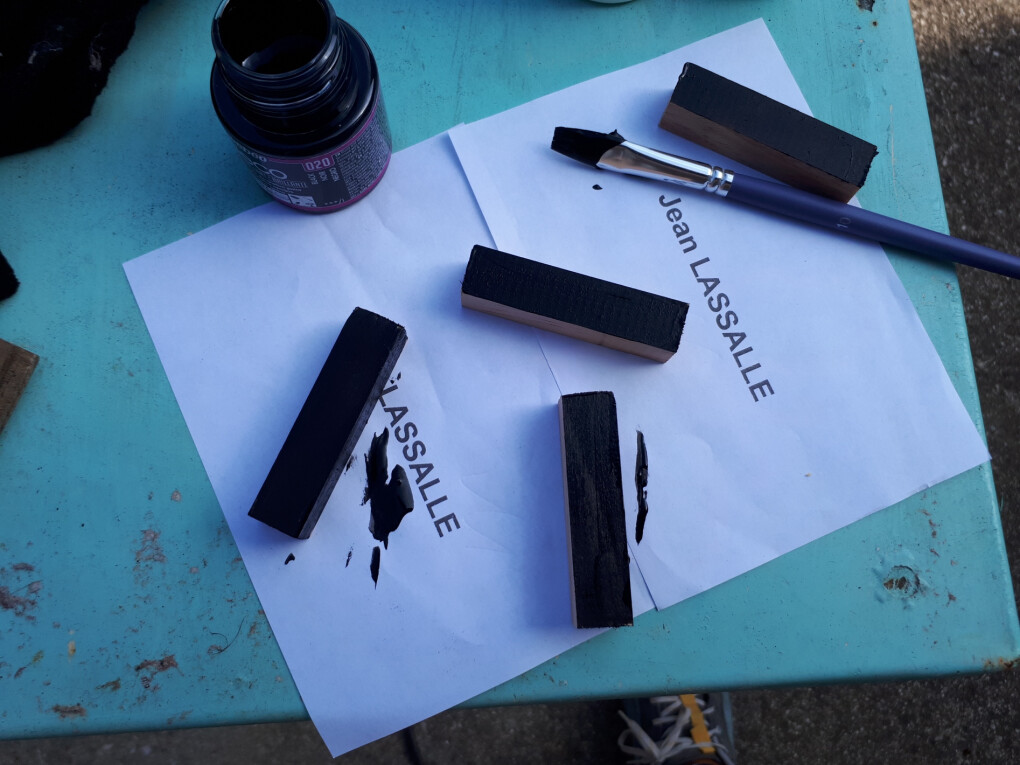

Séance de peinture :
En période d'élection, avoir une femme au conseil municipal du village, ça permet de récupérer du brouillon sympa !
En attendant que ça sèche, mise en place des charnières. J'ai un peu galéré...
Puis j'ai trouvé l'astuce :
... à suivre...
Si vous zoomez sur la précision de la découpe, vous comprendrez pourquoi j'ai préféré faire couper le reste par des pros !
Puis assemblage (à la colle) :
C'est là que j'ai réalisé que le bois serait trop fin pour du vissage... D'ailleurs au passage, pour visser dans ce genre de matériau, prévoir de faire des pré-trous avec un foret assez fin pour ne pas que le bois éclate, mais pour que la visse ait quand même de la matière à "mordre"...
J'ai donc opté pour des renforts en tasseau de chez brico-merlin...
Ils seront collés puis vissés pour assurer la cohésion du bouzin (même si je suis quelqu'un de très soigneux avec le matériel... sur scène, on n'est jamais trop prudent...
Séance de peinture :
En période d'élection, avoir une femme au conseil municipal du village, ça permet de récupérer du brouillon sympa !
En attendant que ça sèche, mise en place des charnières. J'ai un peu galéré...
Puis j'ai trouvé l'astuce :
... à suivre...
Tonka
2463
AFicionado·a
Membre depuis 21 ans

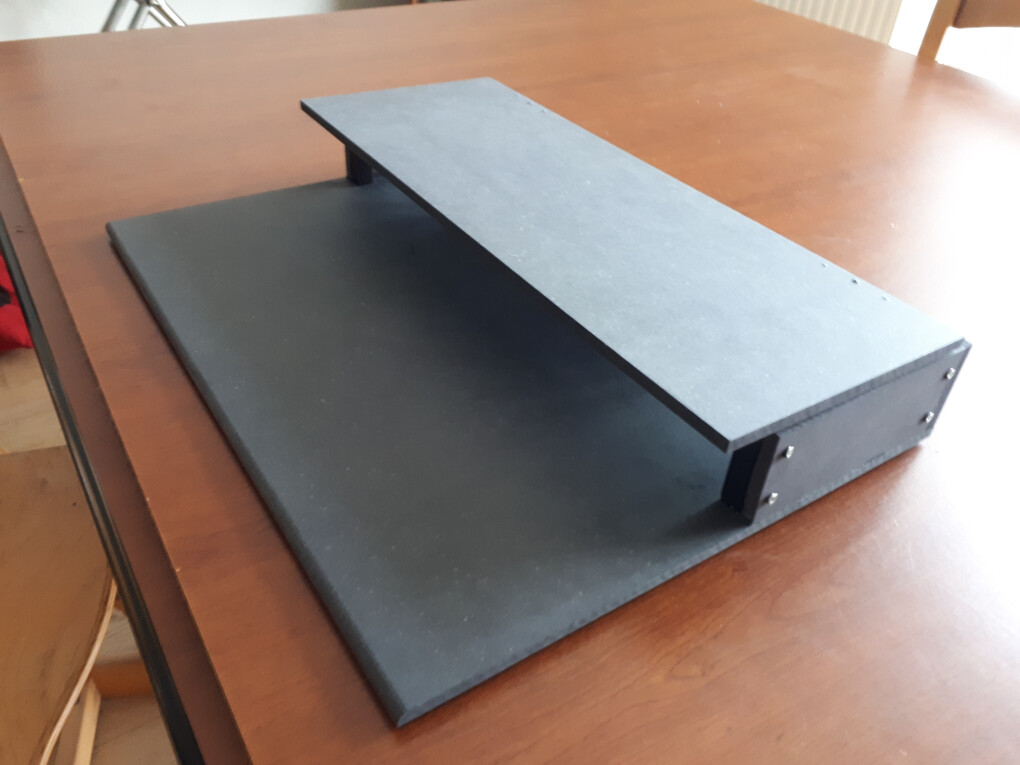

Bon, ça prend forme !

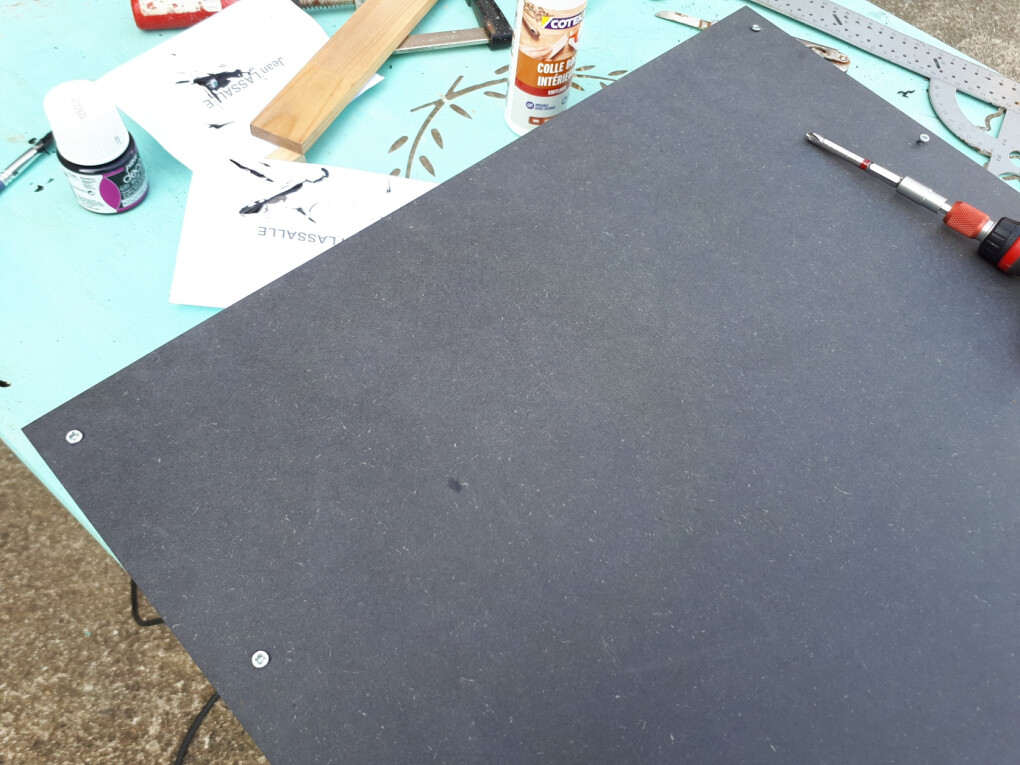

Les tasseaux sont collés, reste plus qu'à les visser sur le côté et sur le fond :
C'est là qu'on voit que le mec, il sait pas viser !
Pas grave, on rattrapera ça au mixage, comme disent les zicos
On colle les patins... et on voit que le mec, il sait pas non plus différencier le noir du marron !
Mais bon ça a de la gueule quand même, non ?

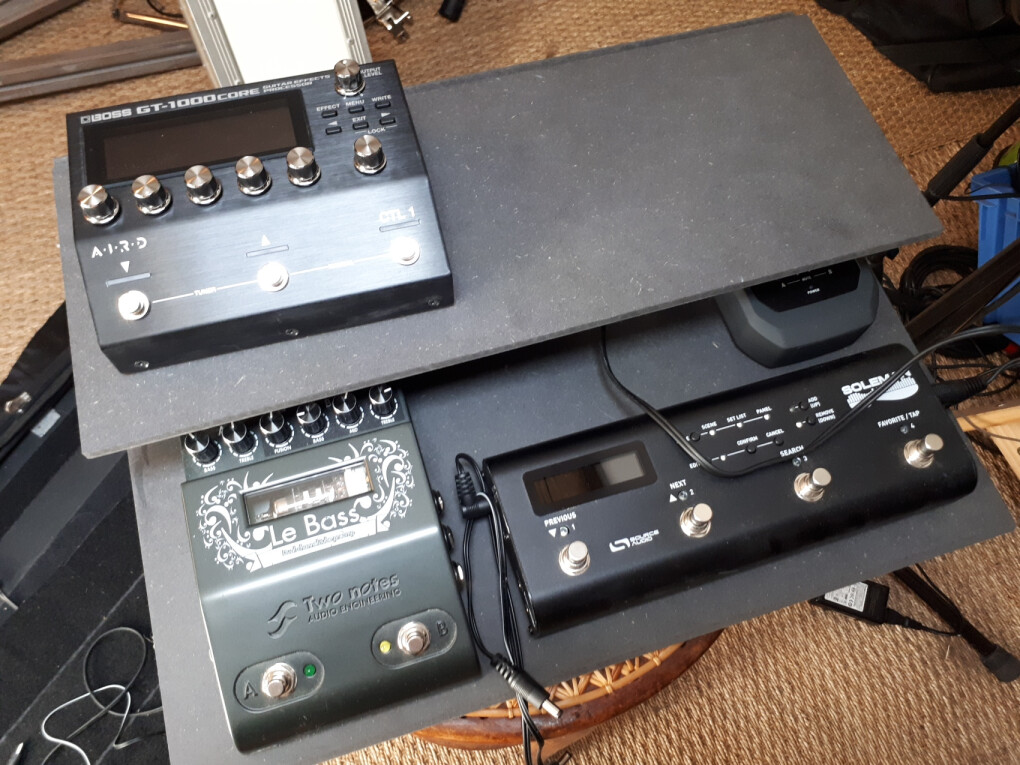

Et avec du matos dessus (même si ça reste provisoire) :
à suivre...
Les tasseaux sont collés, reste plus qu'à les visser sur le côté et sur le fond :
C'est là qu'on voit que le mec, il sait pas viser !
Pas grave, on rattrapera ça au mixage, comme disent les zicos
On colle les patins... et on voit que le mec, il sait pas non plus différencier le noir du marron !
Mais bon ça a de la gueule quand même, non ?
Et avec du matos dessus (même si ça reste provisoire) :
à suivre...
[ Dernière édition du message le 11/05/2022 à 15:55:32 ]
Tonka
2463
AFicionado·a
Membre depuis 21 ans
On ajoute le velcro...
Bon, si vous avez de la moquette à poser chez vous, vous savez à qui faut pas demander
Mais le pire est à venir...

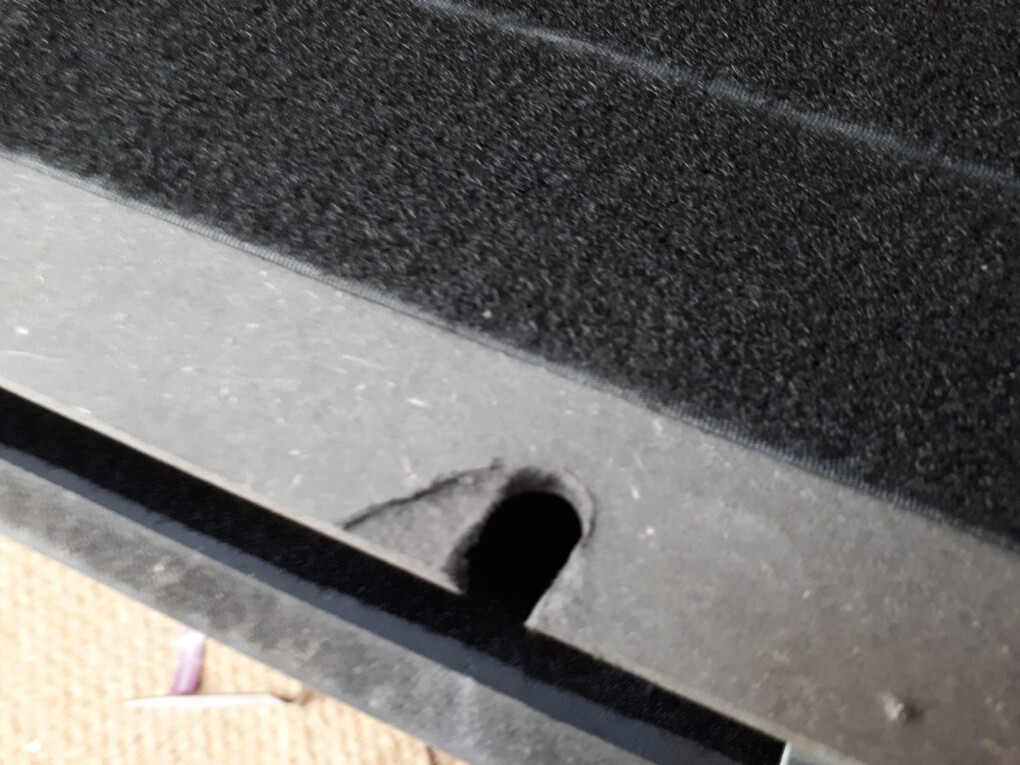

Si j'avais réfléchi, j'aurais fait les passages de câble de l'étage, avant... Là faut bien dire que j'ai un peu salopé le travail...
ça méritera sans une petite finition, genre une petite bande décorative pour cacher la misère. Bref y'a pas mort d'homme.

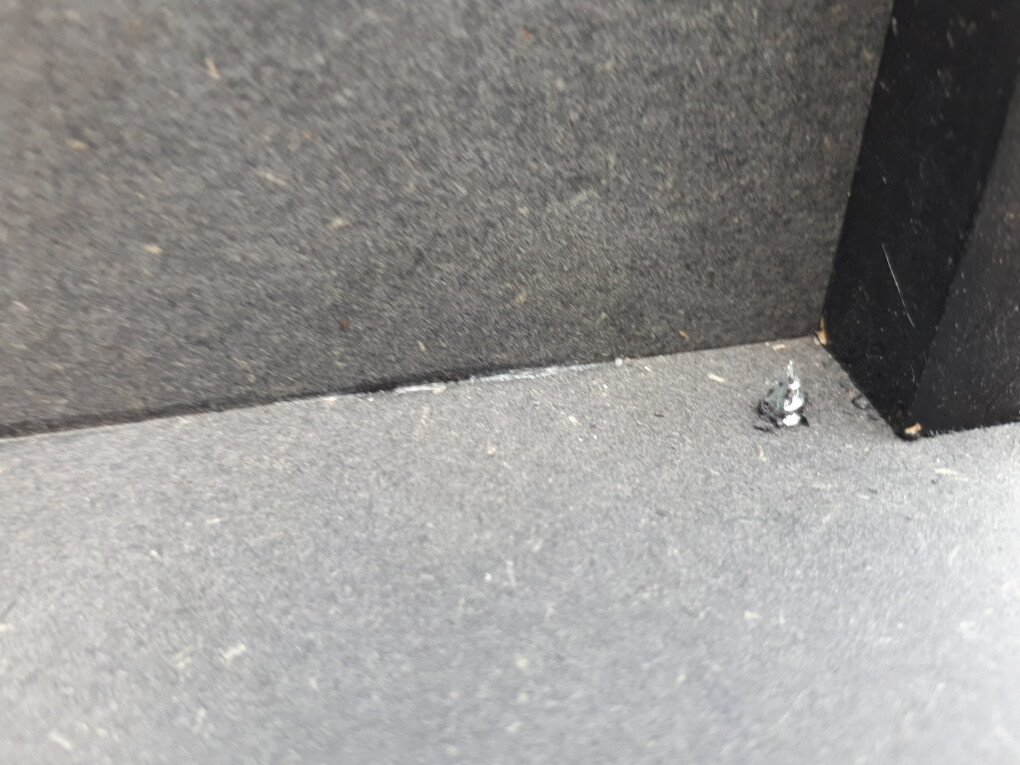

Dans le genre raté, j'ai oublié d'évoquer au moment du vissage de la charnière que j'ai eu un souci avec l'épaisseur du bous : impossible de trouver des visses de moins de 12 mm quand mon bois n'en fait que 8 d'épaisseur. Donc les pointes des visses ressortent légèrement (on le voit sur les photos). Là aussi, une petite finition-déco devrait sauver la mise.
Je posterai quelques autres photos prochainement quand j'aurais installé le matos et reçu l'étuis (un étuis pour table de mixage de chez Thotho).
En attendant le bilan, c'est que je suis content de la réalisation malgré quelques couacs, ça ne m'est pas revenu à cher et ça ne m'a pas pris une masse de temps. J'espère que ce petit thread-tuto vous donnera des idées
Bon, si vous avez de la moquette à poser chez vous, vous savez à qui faut pas demander
Mais le pire est à venir...
Si j'avais réfléchi, j'aurais fait les passages de câble de l'étage, avant... Là faut bien dire que j'ai un peu salopé le travail...
ça méritera sans une petite finition, genre une petite bande décorative pour cacher la misère. Bref y'a pas mort d'homme.
Dans le genre raté, j'ai oublié d'évoquer au moment du vissage de la charnière que j'ai eu un souci avec l'épaisseur du bous : impossible de trouver des visses de moins de 12 mm quand mon bois n'en fait que 8 d'épaisseur. Donc les pointes des visses ressortent légèrement (on le voit sur les photos). Là aussi, une petite finition-déco devrait sauver la mise.
Je posterai quelques autres photos prochainement quand j'aurais installé le matos et reçu l'étuis (un étuis pour table de mixage de chez Thotho).
En attendant le bilan, c'est que je suis content de la réalisation malgré quelques couacs, ça ne m'est pas revenu à cher et ça ne m'a pas pris une masse de temps. J'espère que ce petit thread-tuto vous donnera des idées
Tonka
2463
AFicionado·a
Membre depuis 21 ans
Et le budget :
bois découpé et livré : 24€
velcro : 20 € (je crois)
vis, colle, tasseaux, peinture : environ 15 €
étuis : 55 €
Bref environ 120 balles tout compris. Y'a du chinois moins cher mais là, c'est moi que je l'ai fait !
bois découpé et livré : 24€
velcro : 20 € (je crois)
vis, colle, tasseaux, peinture : environ 15 €
étuis : 55 €
Bref environ 120 balles tout compris. Y'a du chinois moins cher mais là, c'est moi que je l'ai fait !
pazuzu13
2751
Squatteur·euse d’AF
Membre depuis 14 ans
Streamer
3729
Squatteur·euse d’AF
Membre depuis 13 ans
Merci pour le partage, et bravo !
(Et les « défauts », ça a son charme… et pis il paraît même que c’est en se trompant qu’on apprend ! )
(Et les « défauts », ça a son charme… et pis il paraît même que c’est en se trompant qu’on apprend !
)"Il n'existe que deux choses infinies, l'univers et la bêtise humaine... mais pour l'univers, je n'ai pas de certitudes absolues."
A. Einstein
MysteryBrain
61
Posteur·euse AFfranchi·e
Membre depuis 5 ans
Joli job!
J’ai cependant un doute quant à la solidité de l’étage… et quant à l’accessibilité à la pédale sous l’étage…
J’ai cependant un doute quant à la solidité de l’étage… et quant à l’accessibilité à la pédale sous l’étage…
