aide demandée Besoin d'avis de personne experimenté.
- 26 réponses
- 3 participants
- 940 vues
- 5 followers
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
Bonjour,
Je cherche à fabriqué mes panneaux acoustiques pour mon studio.
J'en suis à l'étape d'acheter ma laine de roche.
J'ai trouvé deux références qui me conviendrais mais j'ai des question qui viennent altéré mon choix.
J'ai trouvé cette première :
https://www.castorama.fr/panneau-laine-de-roche-rockwool-rockmur-kraft-0-6-x-1-35-m-ep-100-mm-lot-de-8-panneaux-/3537311026278_CAFR.prd
Densité 32kg/m3
Pour une épaisseur de 30 cm par panneau j'en aurais pour 210 euro.
Question : est ce qu'en vue de la densité cela sera suffisamment efficace ?
J'en ai trouvé une plus dense :
https://www.entrepot-du-bricolage.fr/p/pr-panneau-isolant-en-laine-de-roche-rocksilence-l-1350-x-l-600-x-ep-40-mm-r-1-15-rockwool-1708115
Densité 50kg/m3
Mais beaucoup plus chère.
Pour une épaisseur de 20 cm j'en ai pour 385 euro.
C'est presque le double pour 10 cm de moins.
Et je dépasse mon budget. (Je peux faire un effort si ça en vos vraiment la peine.)

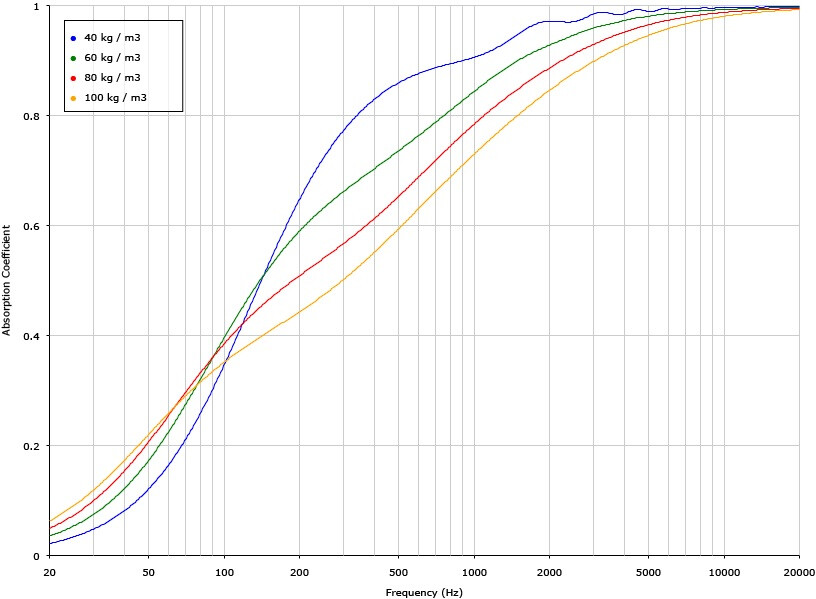

Voici une image qui décris l'efficacité de l'isolation en fonction de ça densité :
Pour cette exemple on est sur une épaisseur de 20cm.
Lien du site: https://www.totastudio.com/construisez-vos-panneaux-acoustiques-diy/
En prenant en compte tout ces éléments, quel serais pour vous la solution la plus adapté?
Merci d'avance !
Je cherche à fabriqué mes panneaux acoustiques pour mon studio.
J'en suis à l'étape d'acheter ma laine de roche.
J'ai trouvé deux références qui me conviendrais mais j'ai des question qui viennent altéré mon choix.
J'ai trouvé cette première :
https://www.castorama.fr/panneau-laine-de-roche-rockwool-rockmur-kraft-0-6-x-1-35-m-ep-100-mm-lot-de-8-panneaux-/3537311026278_CAFR.prd
Densité 32kg/m3
Pour une épaisseur de 30 cm par panneau j'en aurais pour 210 euro.
Question : est ce qu'en vue de la densité cela sera suffisamment efficace ?
J'en ai trouvé une plus dense :
https://www.entrepot-du-bricolage.fr/p/pr-panneau-isolant-en-laine-de-roche-rocksilence-l-1350-x-l-600-x-ep-40-mm-r-1-15-rockwool-1708115
Densité 50kg/m3
Mais beaucoup plus chère.
Pour une épaisseur de 20 cm j'en ai pour 385 euro.
C'est presque le double pour 10 cm de moins.
Et je dépasse mon budget. (Je peux faire un effort si ça en vos vraiment la peine.)
Voici une image qui décris l'efficacité de l'isolation en fonction de ça densité :
Pour cette exemple on est sur une épaisseur de 20cm.
Lien du site: https://www.totastudio.com/construisez-vos-panneaux-acoustiques-diy/
En prenant en compte tout ces éléments, quel serais pour vous la solution la plus adapté?
Merci d'avance !
- 1
- 2
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
DocK'S
2469
AFicionado·a
Membre depuis 2 ans

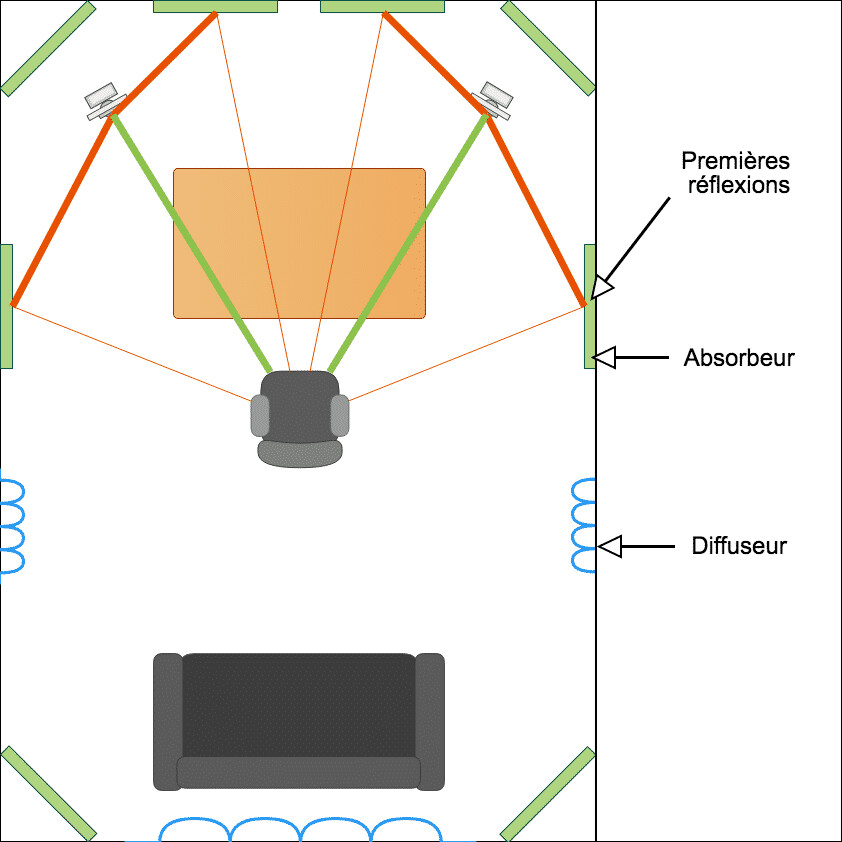

Je remet ton plan, il y a un soucis dans ton lien
Les diffuseurs dans 6m2, à mon avis tu peux oublier.
Et aussi placer tes enceintes le plus proche possible du mur.
Les diffuseurs dans 6m2, à mon avis tu peux oublier.
Et aussi placer tes enceintes le plus proche possible du mur.
[ Dernière édition du message le 27/11/2024 à 15:12:07 ]
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
Bon !
Après plusieurs heures à mettre renseigné sur comment prendre des mesures , comment les interpréter et finalement passer du temps à les prendre.
J'ai les résultats !
et y a du boulot !
je vais publier quelques graphiques sur cette conversation pour que tout le monde puisse voir.
Mais est ce que je peux aussi t'envoyer les documents REW en privé Dock's ?
Histoire que tu me donne ton avis.
Pour résumé j'ai une pièce de 7.68m2 (2.40x3.20) après mesure exacte.
J'ai pris mes mesure sur trois position :
- Enceintes sur mon bureau très près du mur
- Enceintes sur pieds très près du mur
- Enceintes sur pieds décollé du mur
La position d’écoute est différente à chaque fois.
un premier schéma grossier pour montrer les réponse en fréquence :

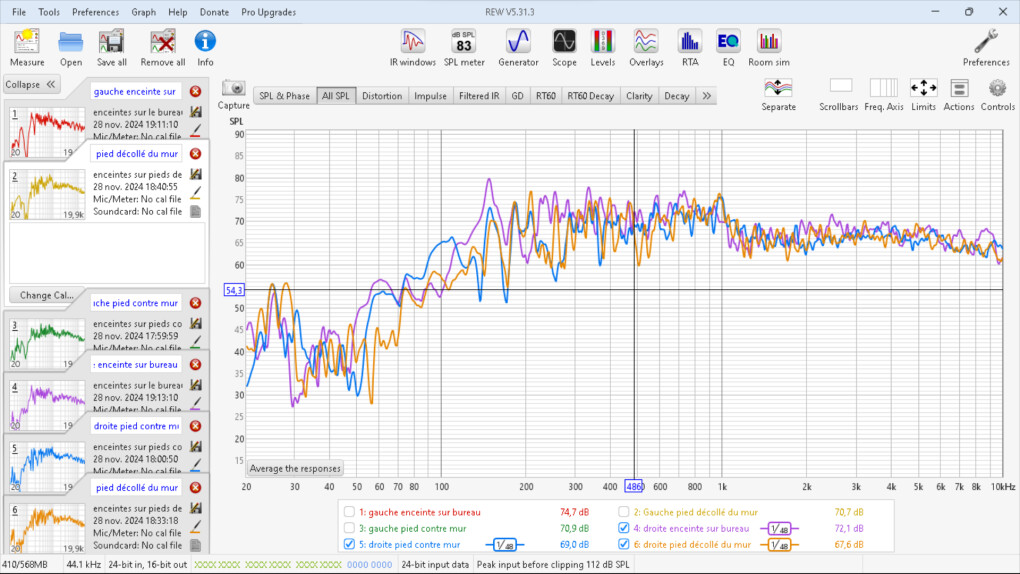

Réponses en fréquence enceintes de droite : (je sais c'est un peu le bordel mais ça évite de plombé le poste de schéma)

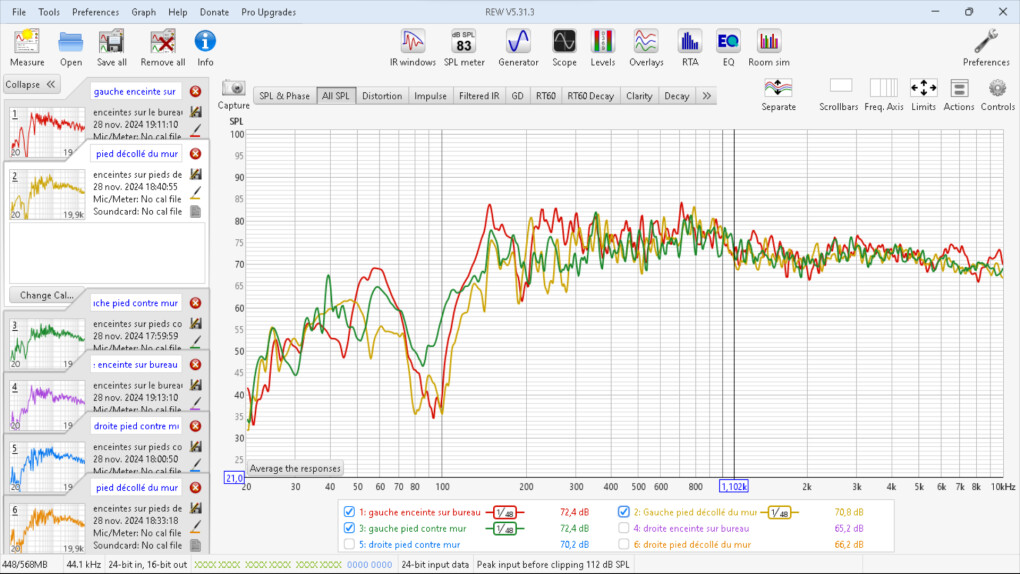

Réponses en fréquence enceinte de gauche :
J'ai d'autre schéma , notamment en cascade. Je peux les publier si besoin.
Mais globalement, je vois que j'ai plus de raisonnance avec les enceintes sur le bureau. (edit : j'ai quand même beaucoup de raisonnance, ça monte jusqu'à 2s peux importe la position d'écoute. Mais c'est plus prononcé quand elles sont sur le bureau)
La meilleur solution pour moi serais donc de les mettre sur pied mais prés du mur. Je peux me tromper.
Ps : les graphiques ne vont que jusqu’à 1500 Hz , mais je pense que c'est clairement jusqu’à cette plage que les plus gros problème vont être à traiter.
Il me reste aussi à positionner le sub dans la pièce mais avant je voulais voir le placement optimal pour mes enceintes.
POUR CELLES ET CEUX QUI VOIENT SE POSTE ET QUI S’INTERROGE SUR COMMENT FAIRE DES MESURES QUAND ON EN A JAMAIS FAIS :
D'autre vidéo intéressante :
et son site :
https://www.projethomestudio.fr/
c'est très bien expliqué, ça m'a aidé et ça continue encore de m'aider donc merci à lui
Maintenant reste à validée mon impression et j'en serais peut-être plus sur le matériel que j'ai besoin d'acheter !
Après plusieurs heures à mettre renseigné sur comment prendre des mesures , comment les interpréter et finalement passer du temps à les prendre.
J'ai les résultats !
et y a du boulot !
je vais publier quelques graphiques sur cette conversation pour que tout le monde puisse voir.
Mais est ce que je peux aussi t'envoyer les documents REW en privé Dock's ?
Histoire que tu me donne ton avis.
Pour résumé j'ai une pièce de 7.68m2 (2.40x3.20) après mesure exacte.
J'ai pris mes mesure sur trois position :
- Enceintes sur mon bureau très près du mur
- Enceintes sur pieds très près du mur
- Enceintes sur pieds décollé du mur
La position d’écoute est différente à chaque fois.
un premier schéma grossier pour montrer les réponse en fréquence :
Réponses en fréquence enceintes de droite : (je sais c'est un peu le bordel mais ça évite de plombé le poste de schéma)
Réponses en fréquence enceinte de gauche :
J'ai d'autre schéma , notamment en cascade. Je peux les publier si besoin.
Mais globalement, je vois que j'ai plus de raisonnance avec les enceintes sur le bureau. (edit : j'ai quand même beaucoup de raisonnance, ça monte jusqu'à 2s peux importe la position d'écoute. Mais c'est plus prononcé quand elles sont sur le bureau)
La meilleur solution pour moi serais donc de les mettre sur pied mais prés du mur. Je peux me tromper.
Ps : les graphiques ne vont que jusqu’à 1500 Hz , mais je pense que c'est clairement jusqu’à cette plage que les plus gros problème vont être à traiter.
Il me reste aussi à positionner le sub dans la pièce mais avant je voulais voir le placement optimal pour mes enceintes.
POUR CELLES ET CEUX QUI VOIENT SE POSTE ET QUI S’INTERROGE SUR COMMENT FAIRE DES MESURES QUAND ON EN A JAMAIS FAIS :
D'autre vidéo intéressante :
et son site :
https://www.projethomestudio.fr/
c'est très bien expliqué, ça m'a aidé et ça continue encore de m'aider donc merci à lui
Maintenant reste à validée mon impression et j'en serais peut-être plus sur le matériel que j'ai besoin d'acheter !
[ Dernière édition du message le 28/11/2024 à 20:32:28 ]
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
Citation :
Mais est ce que je peux aussi t'envoyer les documents REW en privé Dock's ?
Je préfère en parler sur le forum parce que d'une je suis pas acousticien, de deux si je te dit une grosse connerie y'aura personne pour me reprendre, et surtout le principe du forum c'est que les échanges servent au plus grand nombre.
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
Pas de souci je comprend
Adrien Perinot
24
Nouvel·le AFfilié·e
Membre depuis 4 ans
Citation de DocK'S :
Sonarworks sera très bien pour finir le boulot après traitement.
Dans l'idée oui mais toujours refaire des mesures REW après
Citation de johcib07 :
c'est très bien expliqué, ça m'a aidé et ça continue encore de m'aider donc merci à lui
mais avec plaisir
! Merci à toi d'avoir partagé les liens / vidéos.Citation de johcib07 :
Mais globalement, je vois que j'ai plus de raisonnance avec les enceintes sur le bureau.
Effectivement, j'ai du mal à me rendre compte des différences de position (une photo de ta pièce serait ptet utile ?) mais dans l'idée les courbes "sur pied contre le mur" me semblent être le meilleur point de départ.
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
En tout cas , la conclusion que je tire de tout ça c'est que à partir de 384 hz et au-delà , j'ai des pique qui varie de 10 db.
Les panneaux acoustiques au point de première réflexion devrais donc faire leur travail.
Voila le meilleur compromis que j'ai trouvé grâce à ton lien.
Plus qu'a trouvé l’isolant qui correspond !
par contre maintenant il me reste à trouver les bonne basse trap !
Encore quelques heures de tuto à regarder ahah.
Les panneaux acoustiques au point de première réflexion devrais donc faire leur travail.
Voila le meilleur compromis que j'ai trouvé grâce à ton lien.
Plus qu'a trouvé l’isolant qui correspond !
par contre maintenant il me reste à trouver les bonne basse trap !
Encore quelques heures de tuto à regarder ahah.
[ Dernière édition du message le 28/11/2024 à 21:14:52 ]
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
Adrien Perinot
24
Nouvel·le AFfilié·e
Membre depuis 4 ans
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
voila 3 photo du studio , pris sous 3 angles différents.
J'ai refais des mesures et le problème reste le même. J'ai une différence de presque 10 db entre mon enceinte droite et mon enceinte gauche.
J'ai aussi vue que le mure derrière les enceintes n'est pas droit (pas parallèle ) j'ai un écart de 3 cm. Peut-être que ça viens de la.
faudra voir avec le traitement acoustique, mais si l'écart persiste peut-être que monter l'enceinte de droite de quelque db peut être une solution.
Bon je continue les mesures , j’essaie de placer le sub et je reviens avec un nouveau graphique !
[ Dernière édition du message le 28/11/2024 à 22:44:00 ]
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
Bon après presque 2h de prise audio , de déplacement de câble et de réglage. Nous y voila !
premier graphique : J'ai réussi à rééquilibrer les deux enceintes en augmentant celle de droite de 4db. Reste se troue à 80 hz pour le quel je ne peux rien faire pour le moment.
Au final Les deux emplacement qui allais le mieux pour le sub étais derrière le bureau ou derrière moi à coté de la porte.
Le mettre derrière le bureau me semble être le plus judicieux. Simplement pour ne pas avoir 6m de cable qui traverse la pièce et l'avoir au plus près des enceinte.
Les graphiques finaux :
ça raisonne encore beaucoup la dedans.
premier graphique : J'ai réussi à rééquilibrer les deux enceintes en augmentant celle de droite de 4db. Reste se troue à 80 hz pour le quel je ne peux rien faire pour le moment.
Au final Les deux emplacement qui allais le mieux pour le sub étais derrière le bureau ou derrière moi à coté de la porte.
Le mettre derrière le bureau me semble être le plus judicieux. Simplement pour ne pas avoir 6m de cable qui traverse la pièce et l'avoir au plus près des enceinte.
Les graphiques finaux :
ça raisonne encore beaucoup la dedans.
[ Dernière édition du message le 29/11/2024 à 00:52:00 ]
johcib07
35
Nouvel·le AFfilié·e
Membre depuis 9 ans
bon maintenant que j'y vois plus claire , je sais que je dois traiter mes fréquences en priorité jusqu'a 200 hz ne serait ce que pour la raisonnance.
(Pa.s/m2)
celons le graphique de http://www.acousticmodelling.com, de la laine de roche avec un Flow resistivity de 7k(Pa.s/m2) serais idéal.
Sur le marché français je n'ai trouvé que de la 8K. La 7K se trouvant en Allemagne. J'ai quand même contacter des société qui livre en france mais j'ai peur du cout des frais d’expédition.
Dans tout les cas 8k en 200mm, je m'en tire pour 129 euro ! à se prix j'ai de la laine de roche pour 5 panneau de 1m carré chacun
Maintenant , si je met une épaisseur de 300mm , ça me gonfle réellement la courbe jusqu’à 50 Hz. (40% d'absorbsion à 50hz pour 300mm contre 25% à 200mm)
En sachant qu'il va faloir que je garde un budget pour les basse trap. Il faut que je me renseigne encore la dessus.
Mais l'idéal serais donc des panneau de 30cm avec 8k(Pa.s/m2) et des basstrap.
lien vers la laine de roche que j'ai trouvé : https://benz24.fr/rouleau-laine-de-roche-rockwool-wls-035-isolation-thermique.html
Reste à définir les basstrap qu'il me faut et leur coup de construction.
(Pa.s/m2)
celons le graphique de http://www.acousticmodelling.com, de la laine de roche avec un Flow resistivity de 7k(Pa.s/m2) serais idéal.
Sur le marché français je n'ai trouvé que de la 8K. La 7K se trouvant en Allemagne. J'ai quand même contacter des société qui livre en france mais j'ai peur du cout des frais d’expédition.
Dans tout les cas 8k en 200mm, je m'en tire pour 129 euro ! à se prix j'ai de la laine de roche pour 5 panneau de 1m carré chacun
Maintenant , si je met une épaisseur de 300mm , ça me gonfle réellement la courbe jusqu’à 50 Hz. (40% d'absorbsion à 50hz pour 300mm contre 25% à 200mm)
En sachant qu'il va faloir que je garde un budget pour les basse trap. Il faut que je me renseigne encore la dessus.
Mais l'idéal serais donc des panneau de 30cm avec 8k(Pa.s/m2) et des basstrap.
lien vers la laine de roche que j'ai trouvé : https://benz24.fr/rouleau-laine-de-roche-rockwool-wls-035-isolation-thermique.html
Reste à définir les basstrap qu'il me faut et leur coup de construction.
DocK'S
2469
AFicionado·a
Membre depuis 2 ans
Tu as la PAR Phonic de chez isover à moins de 8€/m2 en AFr4 :
https://www.pointp.fr/p/platre-isolation-ite/laine-de-verre-par-phonic-tech-epaisseur-60-mm-10800-x-900-mm-A7295362
Les résultats sont assez proches:
https://www.pointp.fr/p/platre-isolation-ite/laine-de-verre-par-phonic-tech-epaisseur-60-mm-10800-x-900-mm-A7295362
Les résultats sont assez proches:
