aide demandée Fréquence de coupure avec les têtes

  • 25 réponses
  • 7 participants
  • 5 869 vues
  • 8 followers
Sujet de la discussion Fréquence de coupure avec les têtes
Bien le bonjour !:o:

Alors voilà, dans l'optique de monter un petit système son j'ai fabriqué deux sub esw 1018 en RCF lf18g401.
Ils ont été fabriqués il y a quelques mois et n'ont jamais tourné depuis ( les HP ont dû tourner 10 min grand maximum "pour le fun ").

Je possède avec ( acheté suite à un bon plan ) deux JBL jrx 115 alimentées par deux QSC isa 280 en modo bridgé.

Enfin j'ai à ma disposition un Filtre berhinger Dcx2496 ultradrive pro.

Mes questions :

A quelle fréquence dois-je couper tout ça ( midi/top et sub )?
Puis-je tirer quelque chose de ma configuration ? ( Rapport 2sub / deux jrx )?

Pour l'amplification des sub je n'ai rien sous la main mais je vais pouvoir en louer un la semaine prochaine dans une boîte de sono.

Est-ce une configuration intéressante ou je me plante complètement ?
Je cherche avant tout à faire tourner de l'électro/techno/ dub. Et l'utilisation sera plus dans le but d'apéro/son avec quelques amis et pas du tout orienté grosse soirée ou rave party.

Merci d'avance si quelqu'un peut éclairer ma lanterne ! :D:

[ Dernière édition du message le 26/01/2022 à 19:01:33 ]

2
Salut,

Ça me semble cohérent comme config en ratio sub/enceinte.

Tu peux couper autour de 100 à 110Hz.
Attention il faut une equalisation dans la zone des 140/150Hz au niveau de l'ESW sinon la bosse risque de mettre le bazar dans le raccord

Pour l'ampli, annule ta location et mets les sous dans un micro de mesure pour pouvoir régler le tout :)

Tu peux tout à fait faire tes réglages et tes premières écoutes (voire petites soirées en ne cherchant pas à abuser du niveau) avec les jbl sur un de tes qsc et les esw sur l'autre.
(Il y a dailleurs moyen de soulager l'ampli en mettant une tête + un caisson sur chaque)

Voilà pour l'instant :)

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

3
Merci pour ton retour :)

J'ai déjà une idée pour l'ampli ( MDM 1100x2 mais il faut plusieurs semaines avant la livraison).

Pourquoi régler les esw dans les 140 / 150hz si je les coupe a 100/110 ?
Pour le micro de mesure je vais voir pour en acheter un effectivement.

Enfin pour les amplis, je vois pas comment ils pourraient suffir a pousser les sub ? Je suis en 900w rms sur le HP, l'ampli est capable de driver 800 en mono 4ohm..

Encore merci pour ton retour en tout cas :)
4
Citation :
Pourquoi régler les esw dans les 140 / 150hz si je les coupe a 100/110 ?

Parce qu'ils ont une bosse dans leur réponse.
Quand on dit "couper" à une certaine fréquence, ça veut dire qu'à la fréquence de coupure, tu as 3dB de moins. Tu as ensuite le type de filtre (en gros, le profil de la courbe autour de la fréquence de coupure) et sa pente (le nombre de dB que tu perds par octave avec le filtre) qui interviennent.
Pour donner un exemple, si tu coupes à 100Hz, en 24dB/octave, à 100Hz, tu as 3dB de moins et à 100Hz et admettons 15dB de moins à 150Hz.
Seulement, si ton caisson a une bosse de 10dB à 150Hz, le 150Hz est quasi au niveau du 100Hz donc très audible et tu as l'impression d'avoir coupé beaucoup plus haut.
Il est donc nécessaire de corriger la réponse du HP avant filtrage et c'est d'autant plus vrai que le fréquence de coupure est proche de "l'accident".

Pour tes essais et les petites soirées, je suis aussi d'avis qu'en attendant d'avoir mieux, un ISA par côté avec un canal caisson et un canal sat me semble bien. Bien évidemment, les sub en particulier seront sous-exploités mais vu la sensibilité des caissons, avec le couplage des 2 pour un jardin, ça le fera déjà bien avec les 185W par sub.
Pour te donner une idée, tu ajoutes 3dB chaque fois que tu doubles la puissance au cul du HP. Admettons que tu mettes 900W au cul de chaque HP, tu perds 6dB avec 225W aux fesses. On considère qu'un ressenti de "2x plus fort" correspond à 10dB de différence (bien sûr c'est empirique, si on raisonne purement mathématiquement, c'est 6dB). En gros, avec tes amplis actuels, tu pourras exploiter tes caissons presque à la moitié de leurs performances...
Si on considère également que si tu es proche de la puissance admissible, tu perds aussi de la pression à cause de la compression thermique, finalement, tu as tout intérêt à attendre un peu pour un bon ampli sur les sub.

Attention à une dernière chose: 900W est la puissance que le HP peut supporter électriquement en régime "continu"... il est impératif de prendre en considération la tenue mécanique du HP dans le baffle dans lequel il est monté. Il est nécessaire de savoir avec quelle puissance le HP atteint son Xmax et à quelle fréquence. Il est possible que cette puissance soit bien inférieure aux 900W de tenue électrique. Tu devrais pouvoir trouver ça sur hornplans, l'ESW en G401 reste un classique. Ton ampli devra être limité à cette puissance.

Juste un dernier point: l'ISA280 fournit 830Wen bridge 4ohm mais tes HPs en font 8. Sous cette impédance, 1 en bridge par caisson fournira 600W.
Une solution "eco" serait éventuellement de garder 1 ISA bridgé par sub et acheter un "petit ampli" comme un GX3 ou 5 pour rester chez QSC pour tes têtes...on en trouve des dizaines pas chers en occase.

[ Dernière édition du message le 27/01/2022 à 20:18:16 ]

5
Merci également pour ta réponse :)

Je vais suivre vos conseils pour les réglages.

Je comprends toujours pas trop le réglage de la bosse sur le 150 sur le sub .
Sur le processeur j'ai coupé le sub de 40 a 100 Hz en 24b je crois ( je sais pas trop a quoi ça correspond en fait ).
Pour le mid/top je suis en 100 a 20khz en 24b également.
J'ose pas tout brancher de peur d'avoir fait l'idiot sur les réglages.
Parcontre j'ai bien compris comment tout relier ( et investi dans du câblage de qualité et ça coûte un petit billet )
6
pour le réglage à 150 Hz, cela vient du fait qu'il y a un écart entre le raccord électrique (le 100 Hz réglé dans le processeur) et le raccord acoustique qui se situe plus haut que le raccord électrique entre un sub et les enceintes. Typiquement le raccord acoustique se situe dans ce cas vers 130-150 Hz.

Cela vient du fait quel le sub est réglé plus fort (surtout) et que l'oreille devient plus sensible quand on monte en fréquence dans cette gamme (un peu). Donc régler modifier le 150Hz a bien du sens.

on peut le voir quand on fait des réglages avec un micro de mesure, quand on inverse la polarité d'une des 2 voies, on voit une modification de la réponse (acoustique donc) au-dessus de la fréquence du raccord électrique.

Ceci n'est plus vrai quand on règle des voies d'aigus, où les 2 raccords peuvent se superposer.

Non je ne mettrai pas de pull

7
Citation de ArnoM :
Merci également pour ta réponse :)
Je comprends toujours pas trop le réglage de la bosse sur le 150 sur le sub .


En fait sur la réponse en fréquence d'un sub il peut y avoir des pic de résonnance très élevés en dehors de la bande filtrée (par exple 40-100Hz).

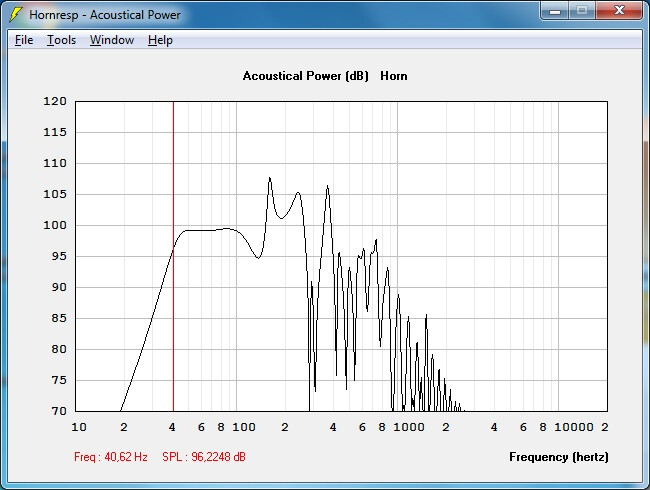

Sur les courbes ci après, on voit qu'il y a un pic à env. 165Hz très haut (et d'autres plus haut). Par contre si on ne fait que filtrer avec un LR 24db à 100Hz le pic à 165Hz sera plus "haut" que la bande utile filtrée et va s'entendre.
Du coup, il faut faire une égalisation avec PEQ négatif centré sur 165Hz pour atténuer cette résonnance même il elle est au delà des 100Hz.

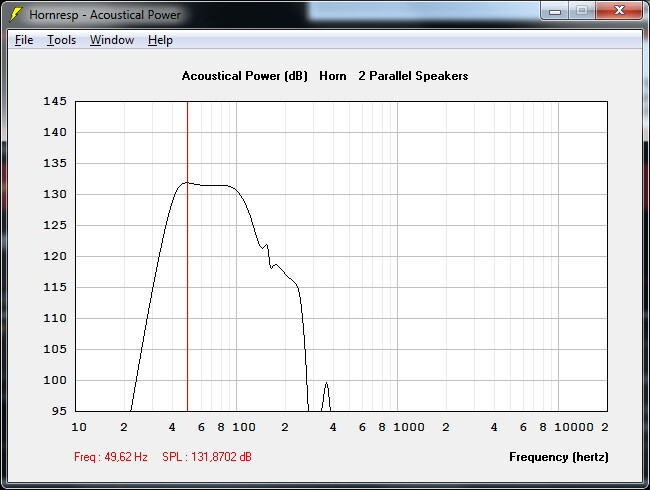

Exemple de courbe non filtrée et filtrée à 100Hz avec l'atténuation à 165hz :
8
Merci également pour les réponses.

Mais concrètement comment ça se règle sur le processeur ?

J'ai effectué mes premiers tests aujourd'hui et je me suis rendu compte que sur les sub ce n'est pas la bonne fiche ( neutrik). J'ai plus qu'à attendre que les autres arrivent.

Faut-il que je règle dans la machine un limiteur pour ne pas envoyer trop de jus dans les enceintes/sub ?

Bon je suis quand même content de moi, j'ai rien fait cramé pour le moment ahah


Dans l'attente de vous lire :)
9
L'égaliseur paramétrique se règle très classiquement comme dans tous les égaliseurs. C'est dans l'onglet "EQ" et tu choisis le mode BP (pour Passe Bande) ensuite tu choisis la Fréquence, le Gain et le facteur Q (largeur de bande). Régardes sur le Web il y a plein de tuto bien détaillés sur le sujet.
Sinon les menus du processeur sont assez bien expliqué dans la doc du DCX page 14 : https://www.google.com/url?sa=t&source=web&rct=j&url=https://www.petoindominique.fr/pdf/DCX2496_P0036_M_FR.pdf&ved=2ahUKEwjFvqmRpN_1AhW3EWMBHZSMCVoQFnoECAYQAQ&usg=AOvVaw3yLdIB9BBMWplT6SFrW5EP

Pour le réglage du limiteur du DCX il y a une calculatrice ici :
http://hornplans.free.fr/limiteur.html

[ Dernière édition du message le 01/02/2022 à 21:19:15 ]

10
Re,
Je plussoie les autres réponses !

Qu'est ce que tu veux dire par "pas la bonne fiche" ?

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

11
Merci pour les retours :)

Je constate que j'ai encore pas mal de choses à apprendre sur la musique ( surtout pour les réglages d'ailleurs).

Je n'avais pas la bonne prise "femelle" sur les caissons ( c'est la fiche neutrik avec un petit truc en plastique dedans bien relou qui va pas avec tous les câbles).

J'ai tout branché aujourd'hui ( branché les caissons en direct au cul des amplis).
Et franchement, et bien c'était chouette.
Comme vous me l'avez recommandé, j'ai branché 1 sat+ 1sub par ampli.
J'ai pas mis tous les volumes à fond pour commencer doucement ( et parce qu'il y a des voisins à côté).

Concrètement ça envoie bien. Coupé en 35-110hz. Je sens que les hp des subs ont envie d'aller plus loin ( ils "vibrent" a peine ).

Je me suis cassé les oreilles avec les JBL j'ai dû baisser les deux de -10dcb pour avoir quelque chose de sympa.

Parcontre je dois dire que je m'attendais quand même à plus d'impact même a bas niveau. Peut-être un problème d'ampli ? De réglage ? De volume ? De lieu ?

J'ai certainement a y gagner en achetant une table de mixage. ( Je fais tout au PC..).
J'ai regardé pour une classique mg10 de chez Yamaha , est-ce que c'est pas mal pour commencer ?
12
Re,

tu as certainement une inversion de phase sub/tête.
Les enceintes étaient filtrées ?

Essaie en inversant la phase (uniquement sur les caissons ou uniquement sur les têtes, pas les deux à la fois).

Tu sentiras une différence (en mieux ou en pire :-D ) mais ça te mettra sur la voie !

Pour la table, quel est ton budget et c'est pour y brancher quoi ?

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

13
Question con... tu as pensé à enlever le mode "bridge" des amplis?
C'est clairement ce qui peut donner un problème de phase...

Pour le niveau têtes/sub, c'est normal. Même si les ESW ont une bonne sensibilité, les têtes sont généralement plus sensibles que les subs et surtout plus faciles à driver.

Dernier point pour l'impact: si tes HPs sont neufs c'est normal qu'ils soient "secs" pour le moment. Les suspensions en tissus ont clairement besoin de travailler un peu pout atteindre leur élasticité nominale. Fais bosser un peu les HPs. Si tu veux éviter trop de bruit, mets les caissons face à face pour annuler les ondes produites par les HPs ou côte à côte en inversant la phase d'un des 2.

[ Dernière édition du message le 03/02/2022 à 00:35:39 ]

14

Merci pour les conseils :)


J'ai bien évidemment enlevé le mode bridge ( en suivant le manuel du QSC) ^^

Pour les phases je viens de me renseigner un peu. Ça pourrait venir de là effectivement.. ou je sais pas trop.

Pour essayer de décrire le son je suis plus sur du " vooo" ( basse "sourde" comme si elle restait au sol) que sur du "boomboom" ( du plus percutant du coup). Ça fait comme un trou dans le son, si je change les fréquences de coupures 100 a 120 c'est la même chose ( j'entends la différence sur les JBL mais pas sur les subs).
Mais peut-être que j'en demande trop !
J'ai toujours pas réglé la bosse à 150hz , malgré les conseils je m'y perd dans les réglages.

Pour la table de mixage, j'aimerais partir sur une centaine d'euros. C'est peu mais, je devrais bien pouvoir trouver quelque chose.
C'est principalement pour brancher un pc .

[ Dernière édition du message le 03/02/2022 à 01:34:37 ]

15
je rejoins Chris, ce que tu décris est probablement un décalage de phase entre les sub et les têtes, c'est assez fréquent de devoir inverser la polarité sur une des voies. Fait un essai en extérieur, de préférence avec un bruit rose (VB generator est gratos), en utilisant une gamme allant de 50 à 300Hz.

1 seule tête et 1 seul sub suffisent, tu envoies le son, tu écoutes, puis tu inverses la polarité sur une des voies. Tu gardes le réglages où le son est le plus fort

pour la mixette à 100€, en occase ça se trouve, par ex la vestax vmc 002 xlu, elle a un port usb pour se brancher en direct

Non je ne mettrai pas de pull

[ Dernière édition du message le 03/02/2022 à 10:40:43 ]

16
Merci je vais essayer de voir ça cet après-midi.:)

Effectivement les HP ont certainement besoin d'obtenir un peu de souplesse également.

Je vais voir ce que je trouve en occasion pour la mixette!
17
Petit retour sur les écoutes de l'après midi.

J'ai modifié la bosse du RCF a -5.5 dB en q 3.3 pour le 150 Hz. J'ai trouvé ces réglages sur le net.. je sais pas si moi ou si c'était efficace mais j'ai trouvé le son moins brouillon ( moins de bruit sourd/ronflement), mais parcontre j'ai entendu une diminution du niveau sonore globale.

Je pense aussi que le lieu d'écoute est pas top ( il faudrait que je puisse faire ça dehors).

Parcontre en terme de portée de basse, c est quand même quelque chose ! Le voisin est venu me dire que ça faisait trembler la vaisselle dans ses placards, alors que je tourne pas très fort.

En terme de sonorité enfin, j'ai remarqué que ça percute plus sur de l'électro ( Mandragora pour les tests) que du Dub ( pas les même fréquences mais le caisson est sensé être polyvalent).

Pensez-vous que le manque d'impact pourrait venir d'une mauvaise fabrication de caisson ?

Ou alors je me plante complètement dans les réglages...:facepalm:
18
salut

ce caisson est loin d’être polyvalent, de mémoire a la mesure c'est un 45hz a -6db, on va dire 50hz a -3db, donc il y a du rendement, mais pas de descente.

Normale que sur du dub ca donne pas grand chose...ce st des fréquence inférieur a 50 45hz en générale, ca commence a être infra, et ce sub n'est pas adapté a cela.... on ne peut pas tout avoir, rendement et descente....c'est comme ca avec les esw 1018 ou ls800 801 yorkville....
19
Re,

Citation :
J'ai modifié la bosse du RCF a -5.5 dB en q 3.3 pour le 150 Hz

ça me semble pas déconnant

ta pièce est petite ?
Parce qu'effectivement 2 caissons dans un 9m² effectivement ça rendra pas pareil que dehors :-D


A ce stade, le mieux pour débugger le truc est de faire des essais en extérieur

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

20
ah oui, il faut quand même que l'onde ait la place de se déployer dans la pièce. 50 Hz ça fait en gros une onde de 6 m.

Si le voisin se plaint que ça vibre et que dans la pièce tu n'es pas satisfait des basses, c'est que ta pièce est trop petite.

il faudra tester en extérieur en t'éloignant un peu

Non je ne mettrai pas de pull

21
+1... Déjà eu le problème dans de trop petites salles...ou simplement dans mon garage...j'ai fait un petit réglage dans le garage quand j'ai inversé les DR 260 et 482 dans le rack principal...quand j'ai rebranché avec ce préset dans une salle, j'ai dû diminuer les sub d'au moins 5dB...
22
Pour le rendement il est bien présent je pense.

J'avais en tête de pouvoir faire tourner les subs dans 35/40 Hz pour du Dub.. quand j'ai commencé le projet il y a quelques mois j'étais très content de l'idée de ce sub. Maintenant un peu moins.

Après je vais pas me plaindre j'ai toujours pas entendu les bestiaux tourner comme il faut!

Surtout que pour le moment ils sont encore limités en terme de puissance.

J'ai fait mes essais dans un garage, au milieu ( 2 place de voiture en largeur pour donner une idée) en dirigeant le son vers l'extérieur .
Si le temps le permet je vais essayer de voir ce que ça donne dehors d'ici le weekend :)
23
Citation :
J'ai fait mes essais dans un garage, au milieu ( 2 place de voiture en largeur pour donner une idée)

On a le même :) J'ai l'équivalent d'une voiture en longueur et 2 places côte à côte.
Par contre, si je ne colle pas les subs au mur du fond, j'ai l'impression que toutes les ondes s'annulent...il y a des trucs qui vibrent de partout mais pas l'assise que j'ai dans une salle...

Après, bien évidemment, la charge et le choix du HP jouent... perso, mes caissons "sono" sont de simples BR mais je les ai accordés un peu haut par rapport aux capacités de mes HPs pour avoir une bosse vers le 50Hz et un -3dB qui doit être vers les 45Hz. J'ai fait un choix différent pour le sub de mon salon qui a non seulement une suspension demi-rouleau mais est optimisé pour descendre à 35Hz...
Le rendu est très différent... j'ai fait une soirée de100 personnes avec ce dernier et 2 410A...le HP était à la limite de son Xmax et je me suis fait peur à un moment avec un VZX2.0 aux fesses alors que le même HP utilisé dans un BP6 suivait 2 enceintes en kappa pro15/PSD2002 et ne bronchait pas avec un VZX2.5 aux fesses...par contre, dans le salon, il n'y a pas photo, le second sub est meilleur que les gros et reproduit sans disto des fréquences relativement basses, même à bas volume, tu ressent la pression sur les tympans sur les notes entre 30 et 50hz.
Tour ça pour dire que la pièce et la charge jouent beaucoup sur le rendu final...

Au pire, si vraiment ça ne te convient pas, des 1018 vides, ça doit pouvoir se revendre et tu peux tester une autre charge autour de tes HPs...le tout est de choisir la charge qui donne le résultat que tu souhaites...

[ Dernière édition du message le 04/02/2022 à 00:40:19 ]

24
+1 aussi, un gros caisson au milieu d'un petit volume ça fait toujours des trucs bizarres

si tu refais un test en intérieur, colle le sub dans un des coins, idéalement au fond en face de la porte du garage grande ouverte

Non je ne mettrai pas de pull

25
Après simulation bidon pour avoir le delay vers 100Hz :
LF18G401 : 1.4 ms fb 35Hz
M115-8A : 3 ms fb 46Hz
En gros le sub répond plus vite que le JBL : cela peut expliquer les difficultés de réglages.
Fréquence de transition préconisée : 98Hz
Plage de fréquence de recouvrement possible : 98Hz-120Hz
Amortissement léger du ESW1018 requis : oui pour le 120Hz.
Ecart de phase prolongé entre 100Hz et 120Hz : oui
Réglage préconisé : ajustement de delay moyen au moins pire soit de +1.6 à +0.8 ms sur le sub. (correction).

[ Dernière édition du message le 04/02/2022 à 15:24:54 ]
