Un Ambika en rack, est-ce possible ?

46 réponses
13 participants
8 193 vues
15 followers

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

Sujet de la discussion Posté le 01/07/2014 à 14:18:18

Salut à tous,
j'ai acheté un Ambika et j'envisage de le monter dans un boitier rack 2U.
D'aprés vous, est-il possible de désolidariser l'écran, les potards et les boutons, pour les relier par des fils à la façade du rack ?
Quand je dis possible, ça veut dire pas trop compliqué.
Je ne suis pas très bon en soudure :??:

, mais je vais m'entrainer.

Merci d'avance pour vos réponses

Software : SessionRecall

Afficher le sujet de la discussion

qweroth

361

Posteur·euse AFfamé·e

Membre depuis 15 ans

21 Posté le 22/08/2014 à 14:57:21

Joli et de toute façon le le K ne se verra pas trop. 1mm c'est peu, d'habitude c'est plus 2 mm pour les circuits imprimés.
Pour la façade de ton rack tu la fais réaliser comment ?

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

22 Posté le 22/08/2014 à 15:22:19

Merci.

Citation :

Pour la façade de ton rack tu la fais réaliser comment ?

Au départ j'avais prévu d'envoyer la façade du rack que j'avais acheté, mais Schaeffer ne peut pas imprimer sur les matériaux fournis par les client. J'ai donc repris les cotes des façades que j'avais pour les reporter dans "FrontDesign", le logiciel de Schaeffer.
Il est assez simple à utiliser. Tu peux faire toutes sortes de perçages, ronds, carrés, évidements, goujons, etc... vraiment bien fait.
https://www.schaeffer-ag.de/fr/telechargements/designer_de_faces_avant/

Software : SessionRecall

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

23 Posté le 22/08/2014 à 19:25:11

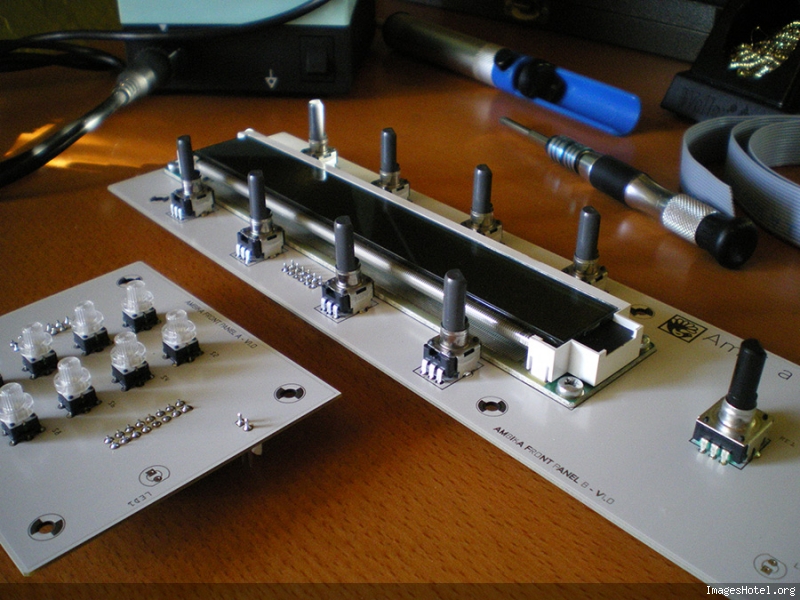

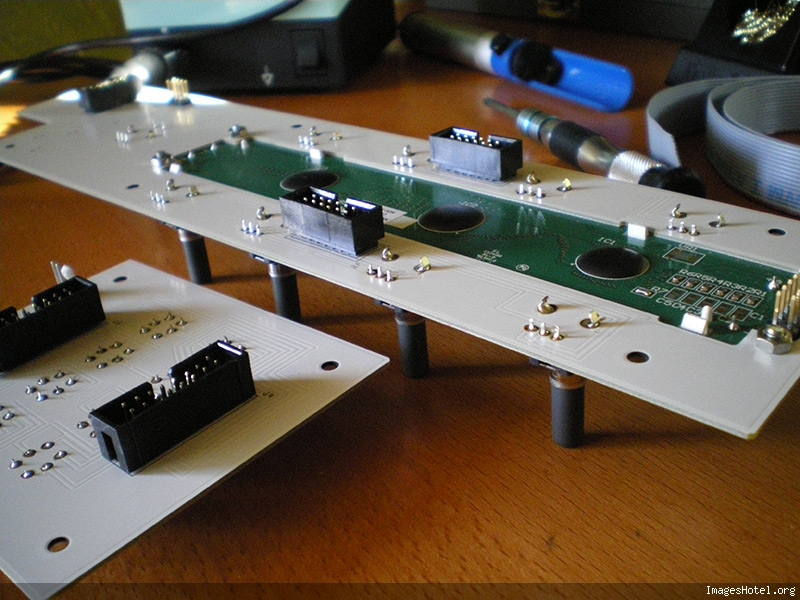

Quelques soudures et serrages de fesses plus tard, voilà les 2 cartes assemblées.
Il ne me restera que les Leds, mais j'attends d'avoir les façades pour les ajuster au mieux.
Je devrais les avoir en début de semaine car elles sont finies chez Schaeffer.

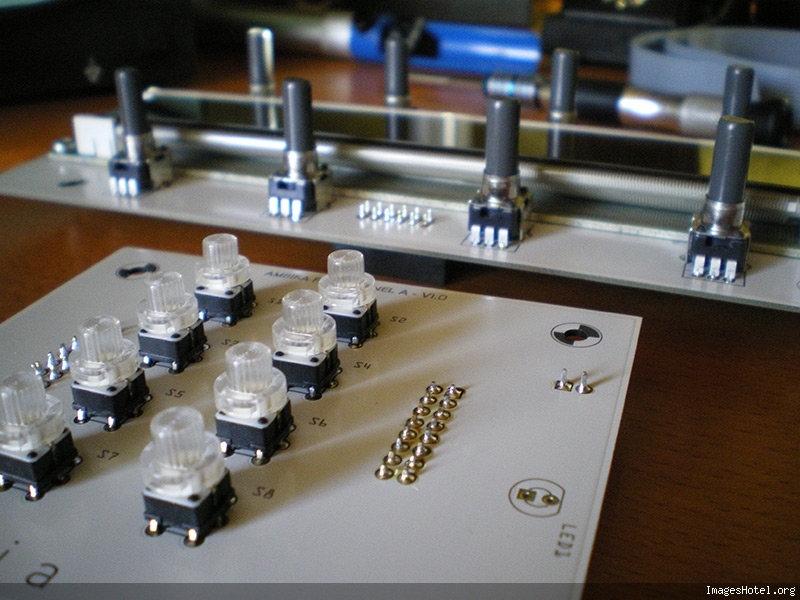

Les boutons lumineux

Software : SessionRecall

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

24 Posté le 28/08/2014 à 13:03:03

Les façades devraient être expédiées aujourd'hui et arriver samedi ou lundi prochain. Je profite de ce creux pour donner à ceux que ça intéresse la liste des courses (n'oubliez pas le pain).
En bas de la liste vous avez le prix final... proche d'un proto de la NASA :(((

Il y a sûrement moyen d'économiser en faisant les pcb soit-même ou par un prestataire moins cher. Sur les autres postes, j'ai bien cherché et ça va être difficile. Vos bons plans sont les bienvenus.

Mouser (https://www.mouser.fr)
Green/Yellow Led x10 ------------- 1.62 ---- 604-WP937GYW
Capuchons boutons x8 ------------- 3.02 ---- 611-399EA0000
Boutons poussoir lumineux x8 ----- 19.68 ---- 611-ITS23FV1ST
Connecteur IDC fem 16P x3 -------- 5.10 ---- 649-66900-216
Embase IDC male 16P x2 ----------- 1.06 ---- 30316-6002HB
Embase IDC male 12P x3 ----------- 4.59 ---- 538-70246-1201
Embase Molex male 16P x2 --------- 2.20 ---- 538-10-89-7162
Nappe 16 conducteurs x6 (pieds)--- 4.07 ---- 523-191-2801-116FT
Pot 100K ALPS -------------------- 1.18 ---- 688-RK09D113F25C0A
Pot 10K ALPS x8 ------------------ 9.44 ---- 688-RK09D1130C2P
Encodeur Bourne ------------------ 0.96 ---- 652-PEC12R-4225F-S24
Interrupteur à bascule ----------- 0.98 ---- 540-RRA22H3FBRNN
Embase secteur IEC C-14 ---------- 1.04 ---- 693-6100.3300
[/list]
Port : 0.00 Total : 54.94

Mixelec (http://www.mixelec.fr/)
Connecteur IDC 12P x3 ------------ 1.92 ---- T812-1-12
Connecteur IDC 8P ---------------- 0.76 ---- T812-1-08
Port : 2.99 Total : 5.67

Dj Tech Tools (http://www.djtechtools.com)
Chroma Caps (boutons) x10 -------- 17.56
Port : 4.89 Total : 22.45

Fritzing (http://fritzing.org)
PCB-A (9.00x7.60) ---------------- 36.63
PCB-B (30.00x7.60) --------------- 114.24
Port : 9.90 Total : 160.77

Schaeffer (https://www.schaeffer-ag.de)
Face avant ----------------------- 122.43
Face arrière --------------------- 74.84
Port : 8.27 Total : 205.54

Modushop (http://www.modushop.biz)
Slim 02/230 2U 4mm SILVER -------- 42.83 ---- 1SL02230B
Prix sans façade avant
à préciser lors de la commande
estim. Port : 10.00 Total : 52.83

Total TTC : 502.2 euros TTC

Quelques bricoles que je n'ai pas acheté parce que je les avais en stock :
- des entretoises 15mm pour fixer la carte mère dans le rack (récupérées en démontant l'Ambika).
- 10 vis M3 de 6mm pour fixer les pcb à la façade.
- 7 écrous pour fixer les jacks 6.35 au dos du rack.
- 5 cosses isolées 4.8 mm pour l'interrupteur et l'embase secteur.
- du fil électrique pour le 220V et le 9V. 2 fils avec une fiche 2 poles pour la LED de tempo.
- si vous pouvez, utilisez le transfo 9VAC de l'Ambika, sinon vous en trouverez entre 10 et 15 euros.

Software : SessionRecall

[ Dernière édition du message le 28/08/2014 à 21:12:26 ]

qweroth

361

Posteur·euse AFfamé·e

Membre depuis 15 ans

25 Posté le 31/08/2014 à 11:06:55

tu n'as pas réutilisé les potentiomètres originaux?
Ha oui les boutons poussoir lumineux c'est pas donné... faut faire un choix entre design et économie

Pour les PCB oui tu peux trouver moins cher, le prix est généralement lié à la taille.
je réalise les miens. mais selon la méthode ça demande un investissement (insoleuse, graveuse, imprimante potable, de quoi découper les plaques, les percer...) et le résultat est pas tout le temps au rendez vous.
Apres pour les montage simples, pas de "DIYeurs" utilisent des veroboard ou stripboard:

tu trouves souvent des plans directement pour ce type de carte, par exemple:

il y a aussi des plaques de prototypage avec uniquement des pastilles pour souder les composants. Tu réalises ensuite les piste avec du fil fin ou les pattes des composants que tu as coupé.

C'est moins propre qu'un PCB mais dans un boitier ça se voit pas

Sur le forum de mutable instruments, j'ai vu un mec qui a réalisé l'Ambika entièrement avec ce type de carte :8O:

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

26 Posté le 31/08/2014 à 19:07:53

Cool, merci pour tes bons conseil !
j'envisagerais cette solution la prochaine fois.

Citation :

tu n'as pas réutilisé les potentiomètres originaux?

Bé non... il sont été particulièrement chiants à déssouder et il y en a qui y ont laissé des plumes. D'ailleur je conseil à personne d'en faire autant, c'est chaud :non:

Citation :

C'est moins propre qu'un PCB mais dans un boitier ça se voit pas

100% d'accord. Je me suis fait plaisir sur ce coup là, beau dehors, beau dedans, manque plus que l'insigne Porche

Je vais moins faire le malin si les potards rentrent pas dans la façade :lol:

Citation :

Sur le forum de mutable instruments, j'ai vu un mec qui a réalisé l'Ambika entièrement avec ce type de carte

Comment il a du se faire c....

Software : SessionRecall

Nidespions

233

Posteur·euse AFfiné·e

Membre depuis 10 ans

27 Posté le 01/09/2014 à 15:29:42

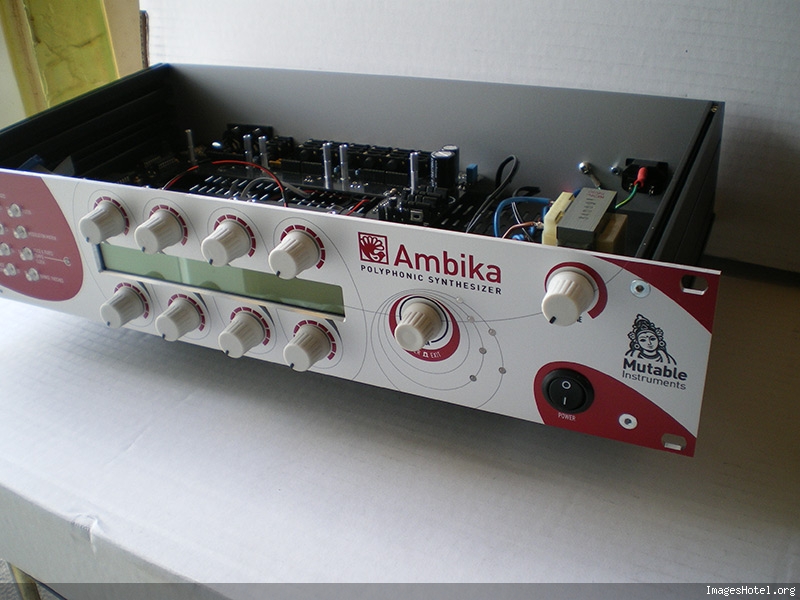

Bon, bin voilà, fin du suspens... mes 2 façades sont arrivées ce matin à l'aube, mais j'étais prêt, tournevis à la main !
Avant tout, je dois dire que Schaeffer fait du super boulot, l'usinage et l'impression sont irréprochables, jusqu'à l'emballage des façade, tout est super pro :bravo:

Et donc, pour en terminer avec le suspens, tout s'emboite parfaitement, pas moins de 53 perçages qui tombent pil poil en face des trous, ça m'étonne encore.

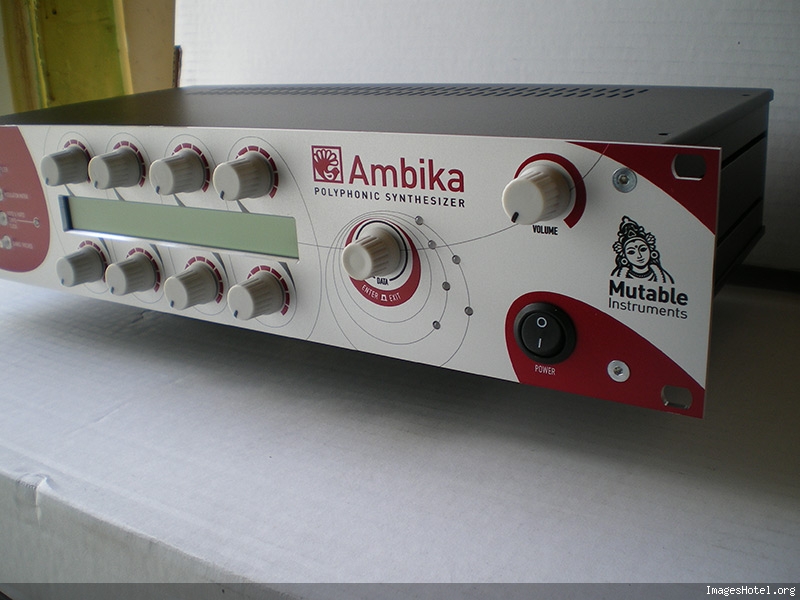

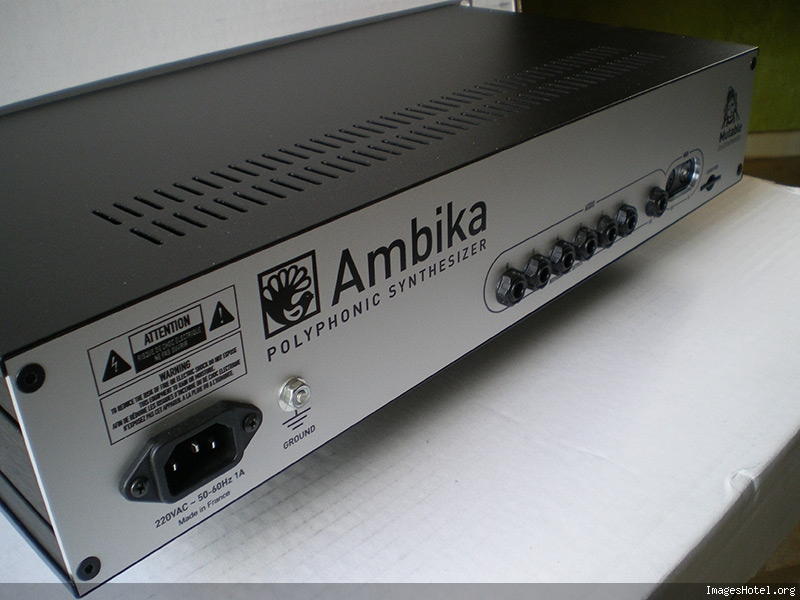

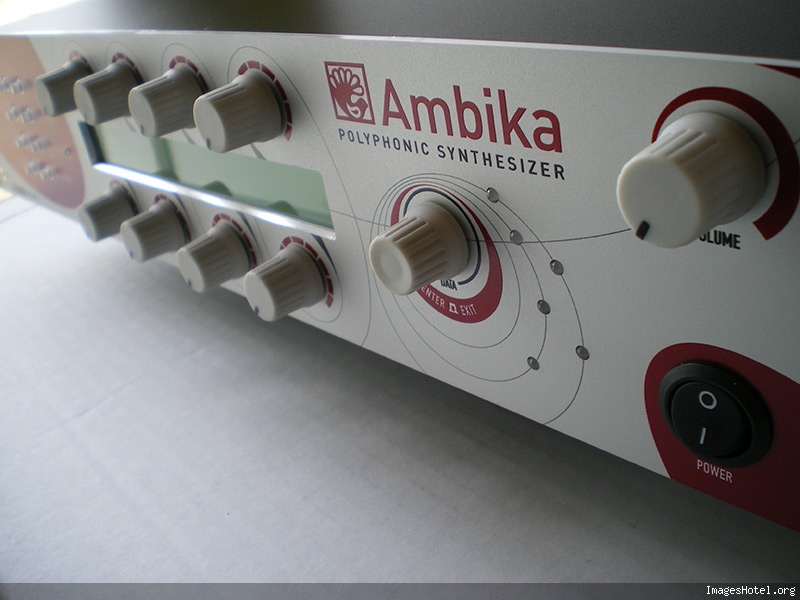

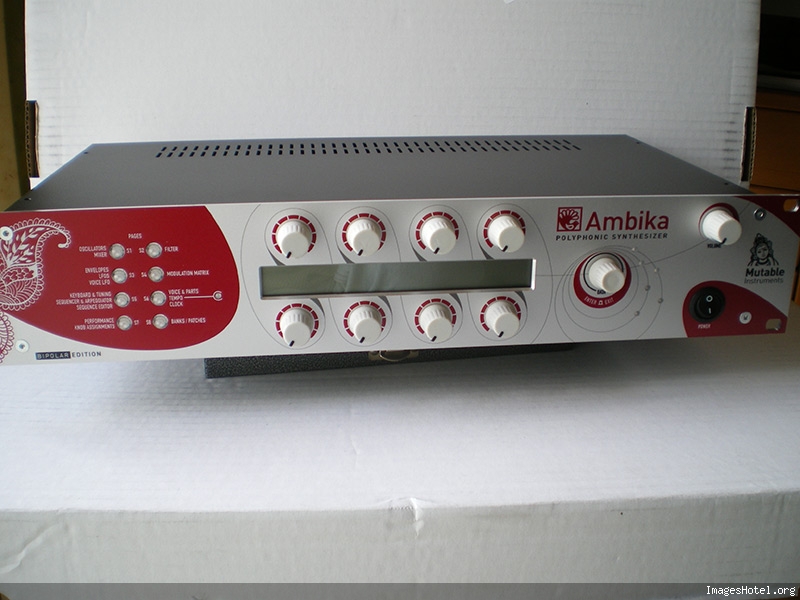

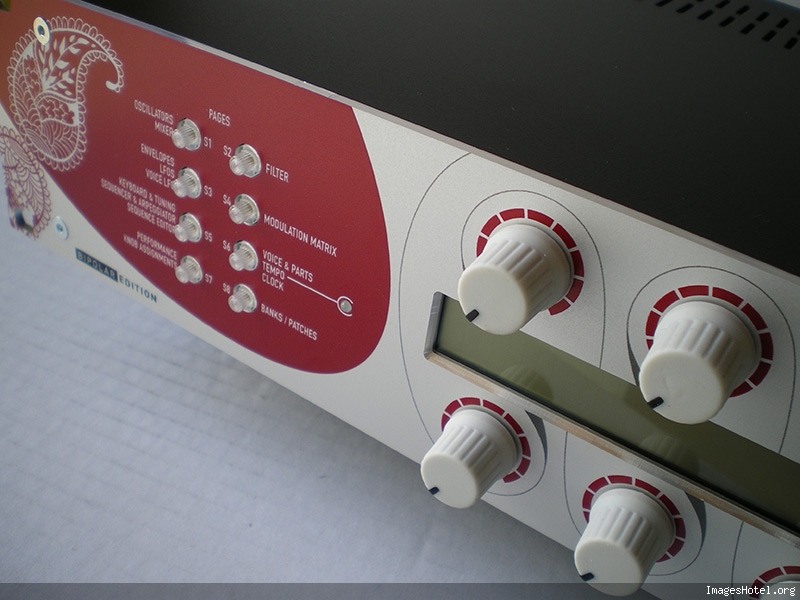

Les branchements ne sont pas encore fini car il me manque quelques connecteurs de nappes. Un petit souci avec la poste, mais ça ne devrait plus tarder... en attendant de le voir allumé (j'espère), voilà déjà les photos du rack monté.
