Ces appareils audio étonnants.
- 263 réponses
- 39 participants
- 26 850 vues
- 70 followers
Anonyme
1096
Sujet de la discussion Posté le 21/03/2018 à 21:31:03Ces appareils audio étonnants.
Salut à tous.
Pour le plaisir de partager des infos sur ces appareils audio dont le fonctionnement est étonnant.
Ici on peut partager, s'exclamer et discuter de ces inventions pas forcément connues du grand public.
Je commence avec les enceintes super directionnelles:
Ces systèmes de diffusion ultra-directifs sont dérivés des cannons à son pour l'armée: il faut être exactement dans l'axe du haut-parleur pour entendre le son. Si on se décale légèrement on n'entend plus rien hormis les éventuelles réflexions sur les murs alentours.
Comment ça marche:
La propagation des ondes sonores est plus ou moins directionnelle en fonction de la fréquence.
Les basses fréquences ont tendance à se propager dans toutes les directions alors que les hautes fréquences iront d'avantage en ligne droite.
Le top pour un tel système est donc d'utiliser des ultrasons, ces fréquences très élevées se propagent un peu comme un laser, c'est très directionnel.
Nous n'entendons pas ces ultrasons, la fréquence est trop haute, cependant on peut tromper l'oreille en produisant un "effet de battement".
Pour cela il faut émettre deux ondes ultrasoniques très proches, l'oreille interprétera la différence de ces deux fréquences comme une nouvelle fréquence. Par exemple si on émet du 40Khz et du 41Khz alors l'oreille percevra du 1Khz.
Pour le plaisir de partager des infos sur ces appareils audio dont le fonctionnement est étonnant.
Ici on peut partager, s'exclamer et discuter de ces inventions pas forcément connues du grand public.
Je commence avec les enceintes super directionnelles:
Ces systèmes de diffusion ultra-directifs sont dérivés des cannons à son pour l'armée: il faut être exactement dans l'axe du haut-parleur pour entendre le son. Si on se décale légèrement on n'entend plus rien hormis les éventuelles réflexions sur les murs alentours.
Comment ça marche:
La propagation des ondes sonores est plus ou moins directionnelle en fonction de la fréquence.
Les basses fréquences ont tendance à se propager dans toutes les directions alors que les hautes fréquences iront d'avantage en ligne droite.
Le top pour un tel système est donc d'utiliser des ultrasons, ces fréquences très élevées se propagent un peu comme un laser, c'est très directionnel.
Nous n'entendons pas ces ultrasons, la fréquence est trop haute, cependant on peut tromper l'oreille en produisant un "effet de battement".
Pour cela il faut émettre deux ondes ultrasoniques très proches, l'oreille interprétera la différence de ces deux fréquences comme une nouvelle fréquence. Par exemple si on émet du 40Khz et du 41Khz alors l'oreille percevra du 1Khz.
[ Dernière édition du message le 22/03/2018 à 00:22:57 ]
Anonyme
1096
121 Posté le 27/05/2018 à 13:27:34
L’échographie comment ça marche?
On a commencé à utiliser les ultrasons pour détecter les sous-marins lors de la première guerre mondiale.
En 1951, un médecin et un électronicien anglais présentent un nouvel appareil médical qui utilise le même procédé: l'échographe.
Oh! on dirait une MPC, ça donne envie de toucher les boutons.
Un échographe coûte entre 50 000 et 150 000 €.
Le procédé consiste à émettre brièvement une fréquence puis à visualiser son écho.
Sur l’image le signal se déroule de haut en bas. Plus une réflexion est profonde et plus son retard est grand.
L’intensité indique les différentes densités:
- les liquides simples, dans lesquels il n'y a pas de particules en suspension apparaissent noirs sur l'écran.
- les liquides avec particules tels que le sang, le mucus, renvoient de petits échos. Ils apparaissent dans les tons de gris.
- les structures solides, comme les os, renvoient mieux les échos. On voit une forme blanche.
La sonde d’un échographe comporte généralement une barette de transducteurs piézoélectriques faisant alternativement office d’émetteurs et de récepteurs. Les premières sondes comprenaient 8 ou 16 transducteurs mais aujourd’hui en échographie cardiaque ça peut grimper à 3000.
Plus la fréquence émise est élevée et plus la résolution est grande, cependant les hautes fréquences pénètrent moins bien les tissus, on ajuste donc en fonction des besoins:
- de 1,5 à 4,5 Mhz en usage courant pour le secteur profond (abdomen et pelvis), avec une définition de l'ordre de quelques millimètres.
- 5 Mhz pour les structures intermédiaires (cœur d'enfant par exemple), avec une résolution inférieure au millimètre
- 7 MHz pour l'exploration des petites structures assez proches de la peau (artères ou veines) avec une résolution proche du dixième de millimètre
- de 10 à 18 MHz pour l'étude des petits animaux et l'imagerie superficielle (structures proches de la peau).
- jusqu'à 50 MHz pour l'étude de l’œil.
En pratique augmenter l’intensité des ondes ne produit pas forcément de meilleurs résultats, cependant on peut compresser le signal recueilli pour en faciliter la lecture.
Enfin il faut parler de l’échographie Doppler:
L’appareil est constitué d’un échographe classique couplé à une sonde Doppler.
Lorsque les ondes traversent les cavités cardiaques ou les vaisseaux sanguins, l’écho renvoyé par les éléments composant le sang aura une longueur d'onde plus longue s'ils s'éloignent du capteur et une longueur d'onde plus courte s'ils se rapprochent.
La sonde Doppler recueille donc un écho dont la longueur d'onde est différente de la fréquence d'émission.
L’échographie Doppler permet de différencier les flux sanguins en fonction de leur mouvement.
Bref maintenant vous pourrez parler technique et ultrasons avec votre médecin préféré.
On a commencé à utiliser les ultrasons pour détecter les sous-marins lors de la première guerre mondiale.
En 1951, un médecin et un électronicien anglais présentent un nouvel appareil médical qui utilise le même procédé: l'échographe.
Oh! on dirait une MPC, ça donne envie de toucher les boutons.
Un échographe coûte entre 50 000 et 150 000 €.
Le procédé consiste à émettre brièvement une fréquence puis à visualiser son écho.
Sur l’image le signal se déroule de haut en bas. Plus une réflexion est profonde et plus son retard est grand.
L’intensité indique les différentes densités:
- les liquides simples, dans lesquels il n'y a pas de particules en suspension apparaissent noirs sur l'écran.
- les liquides avec particules tels que le sang, le mucus, renvoient de petits échos. Ils apparaissent dans les tons de gris.
- les structures solides, comme les os, renvoient mieux les échos. On voit une forme blanche.
La sonde d’un échographe comporte généralement une barette de transducteurs piézoélectriques faisant alternativement office d’émetteurs et de récepteurs. Les premières sondes comprenaient 8 ou 16 transducteurs mais aujourd’hui en échographie cardiaque ça peut grimper à 3000.
Plus la fréquence émise est élevée et plus la résolution est grande, cependant les hautes fréquences pénètrent moins bien les tissus, on ajuste donc en fonction des besoins:
- de 1,5 à 4,5 Mhz en usage courant pour le secteur profond (abdomen et pelvis), avec une définition de l'ordre de quelques millimètres.
- 5 Mhz pour les structures intermédiaires (cœur d'enfant par exemple), avec une résolution inférieure au millimètre
- 7 MHz pour l'exploration des petites structures assez proches de la peau (artères ou veines) avec une résolution proche du dixième de millimètre
- de 10 à 18 MHz pour l'étude des petits animaux et l'imagerie superficielle (structures proches de la peau).
- jusqu'à 50 MHz pour l'étude de l’œil.
En pratique augmenter l’intensité des ondes ne produit pas forcément de meilleurs résultats, cependant on peut compresser le signal recueilli pour en faciliter la lecture.
Enfin il faut parler de l’échographie Doppler:
L’appareil est constitué d’un échographe classique couplé à une sonde Doppler.
Lorsque les ondes traversent les cavités cardiaques ou les vaisseaux sanguins, l’écho renvoyé par les éléments composant le sang aura une longueur d'onde plus longue s'ils s'éloignent du capteur et une longueur d'onde plus courte s'ils se rapprochent.
La sonde Doppler recueille donc un écho dont la longueur d'onde est différente de la fréquence d'émission.
L’échographie Doppler permet de différencier les flux sanguins en fonction de leur mouvement.
Bref maintenant vous pourrez parler technique et ultrasons avec votre médecin préféré.
[ Dernière édition du message le 27/05/2018 à 14:19:36 ]
Jimbass
11603
Drogué·e à l’AFéine
Membre depuis 18 ans
122 Posté le 27/05/2018 à 15:20:26
Un principe rigoureusement identique, mais dans une bande de fréquences complètement différente, est utilisée en géophysique, notamment pour la prospection minière et pétrolière. On parle de prospection sismique.
Il s'agit de générer une onde sismique dans le sol, et de reconstituer son parcours par réflexion et diffraction sur les couches géologiques de différentes densités, afin de déduire la composition du sous-sol.
Les ondes utilisées sont des infrasons, typiquement de fréquence inférieure ou égale à 10Hz.
Il y a deux méthodes principales pour générer de telles ondes. D'abord, le camion vibreur :
Le camion pèse environ 40 tonnes, et se soulève sur une plaque d'acier en contact avec le sol. Il vibre alors avec un balayage de fréquences (un peu comme REW).
L'autre méthode consiste à faire péter un baril de TNT, on parlera alors plutôt de réponse impulsionnelle.

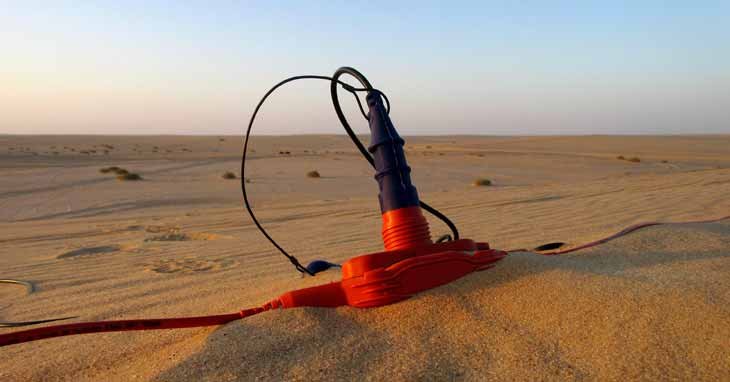

Pour capter les échos, on déploie sur le terrain quelques milliers de géophones :
(en fait le bidule orange est la carte d'acquisition, comprenant la conversion analogique-numérique. Le géophone lui-même est planté dans le sol)
Les résultats obtenus ressemblent à ca :
et il faut beaucoup de calculs pour en déduire une coupe géologique :
Et l'interpréter en termes de roches, et de probabilité de présence de minerai.
Comme les zones d'exploration sont généralement assez inhospitalières, le matériel doit être extrêmement robuste : températures de désert (+85°C) ou de banquise (-40°C), étanchéité, résistance aux décharges électrostatiques (tempête de sable), robustesse mécanique notamment des câbles et connecteurs, etc.
Par exemple, l'électronique embarquée dans le camion vibreur doit être montée sur suspensions élastiques, à base de câble en acier :
Bref maintenant vous pourrez parler technique et infrasons avec votre prospecteur préféré.
Il s'agit de générer une onde sismique dans le sol, et de reconstituer son parcours par réflexion et diffraction sur les couches géologiques de différentes densités, afin de déduire la composition du sous-sol.
Les ondes utilisées sont des infrasons, typiquement de fréquence inférieure ou égale à 10Hz.
Il y a deux méthodes principales pour générer de telles ondes. D'abord, le camion vibreur :
Le camion pèse environ 40 tonnes, et se soulève sur une plaque d'acier en contact avec le sol. Il vibre alors avec un balayage de fréquences (un peu comme REW).
L'autre méthode consiste à faire péter un baril de TNT, on parlera alors plutôt de réponse impulsionnelle.
Pour capter les échos, on déploie sur le terrain quelques milliers de géophones :
(en fait le bidule orange est la carte d'acquisition, comprenant la conversion analogique-numérique. Le géophone lui-même est planté dans le sol)
Les résultats obtenus ressemblent à ca :
et il faut beaucoup de calculs pour en déduire une coupe géologique :
Et l'interpréter en termes de roches, et de probabilité de présence de minerai.
Comme les zones d'exploration sont généralement assez inhospitalières, le matériel doit être extrêmement robuste : températures de désert (+85°C) ou de banquise (-40°C), étanchéité, résistance aux décharges électrostatiques (tempête de sable), robustesse mécanique notamment des câbles et connecteurs, etc.
Par exemple, l'électronique embarquée dans le camion vibreur doit être montée sur suspensions élastiques, à base de câble en acier :
Bref maintenant vous pourrez parler technique et infrasons avec votre prospecteur préféré.
Musikmesser 2013 - Bullshit Gourous - Tocxic Instruments - festivals Foud'Rock, Metal Sphère et la Tour met les Watts
Anonyme
1096
123 Posté le 27/05/2018 à 16:30:26
J'ai déjà présenté des "oreilles paraboliques" ici. Très utilisées pendant la première guerre mondiale, elles permettaient de détecter les avions en approche. Les fabricants se sont un peu lâchés sur les formes....
Une parabole immense à proximité de Londres. Le signal est recueilli par le tuyau au centre, c'est un conduit acoustique.
_ Alors il y a du réseau?
Pour profiter des festivals sans avoir à payer son billet d'entrée.
Enfin ce système français permettait de déterminer la distance d'un avion par triangulation.
[ Dernière édition du message le 27/05/2018 à 17:07:08 ]
Anonyme
1096
124 Posté le 27/05/2018 à 18:11:13
Les sirènes d’alerte.
Un objet qui ferait rêver beaucoup de gosses. Cette sirène entièrement mécanique est capable de produire un niveau de 120dB quand on tourne sa manivelle. On peut ajuster le volume par un système de volets.
L’intérieur de la sirène ressemble presque à un aspirateur…
L’air est aspiré au centre, compressé dans le cylindre puis expulsé périodiquement vers l’extérieur: c’est la raison d’être des fentes autour de l’objet.
Dans un autre ordre d’idée: une grosse sirène militaire rotative qui doit bien balancer aussi:
La plus grosse Leslie au monde?
Un objet qui ferait rêver beaucoup de gosses. Cette sirène entièrement mécanique est capable de produire un niveau de 120dB quand on tourne sa manivelle. On peut ajuster le volume par un système de volets.
L’intérieur de la sirène ressemble presque à un aspirateur…
L’air est aspiré au centre, compressé dans le cylindre puis expulsé périodiquement vers l’extérieur: c’est la raison d’être des fentes autour de l’objet.
Dans un autre ordre d’idée: une grosse sirène militaire rotative qui doit bien balancer aussi:
La plus grosse Leslie au monde?
[ Dernière édition du message le 27/05/2018 à 19:38:05 ]
oryjen
17492
Drogué·e à l’AFéine
Membre depuis 20 ans
125 Posté le 27/05/2018 à 20:05:15
Merci pour ces images étonnantes!
--------------------------------------------------------------------------------
L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.
kosmix
46720
Ma vie est un thread...
Membre depuis 19 ans
126 Posté le 27/05/2018 à 20:45:42
Les oreilles géantes à enfiler
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
Anonyme
1096
128 Posté le 27/05/2018 à 23:40:17

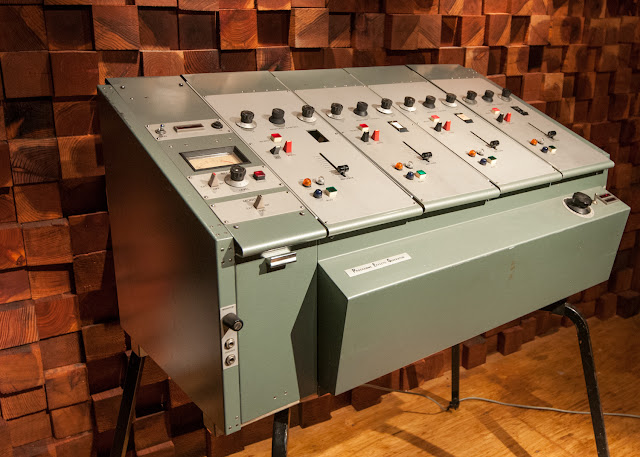

Mellotron PEG: un sampleur 4 voix qui date de 1967.
Souvent on parle de Mellotron pour évoquer les orgues mais la marque a développé des appareils beaucoup moins connus. Le Program Effect Generator est une commande de la BBC, l’appareil utilise le même principe de cartouche que les orgues et fut fabriqué à quelques dizaines d’exemplaires.
Les Mellotrons étaient des sampleurs avant l’heure, les sons y sont enregistrés sur bandes magnétiques comme pour un magnétophone. On peut changer les banques de sons en changeant les cartouches:
Quand on enfonce une touche une bande magnétique est entrainée et lue, celle-ci se dévide alors dans le compartiment. Quand la touche est relâchée la lecture s’interrompt et un ressort rappelle la bande à son point d’origine… c’est de la belle mécanique.
Le PEG, offre des possibilités intéressantes pour l'époque, il est particulièrement adapté à l'expérimentation sonore.

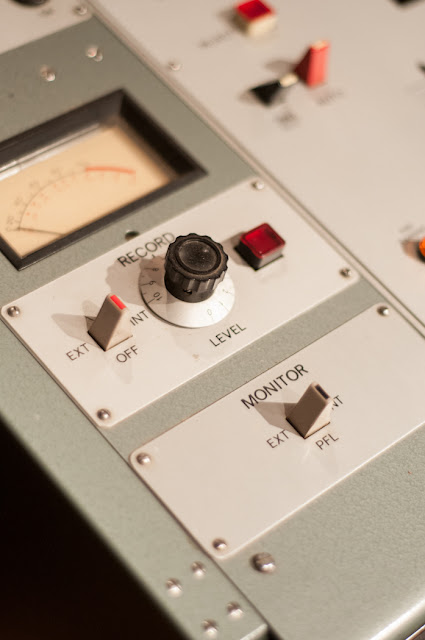

- possibilité d’enregistrer ses propres extraits

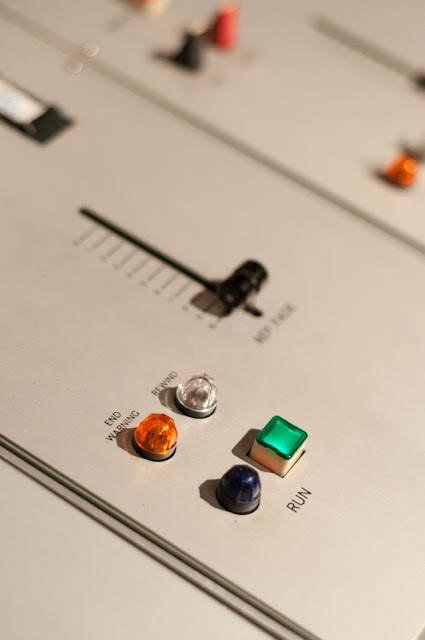

- chaque sample est déclenché par un switch
- on peut pitcher indépendamment les échantillons
- réglage du volume et de l'enveloppe (decay) pour chaque voix
- possibilité de resampling
C'est très Doctor Who tout ça.
Souvent on parle de Mellotron pour évoquer les orgues mais la marque a développé des appareils beaucoup moins connus. Le Program Effect Generator est une commande de la BBC, l’appareil utilise le même principe de cartouche que les orgues et fut fabriqué à quelques dizaines d’exemplaires.
Les Mellotrons étaient des sampleurs avant l’heure, les sons y sont enregistrés sur bandes magnétiques comme pour un magnétophone. On peut changer les banques de sons en changeant les cartouches:
Quand on enfonce une touche une bande magnétique est entrainée et lue, celle-ci se dévide alors dans le compartiment. Quand la touche est relâchée la lecture s’interrompt et un ressort rappelle la bande à son point d’origine… c’est de la belle mécanique.
Le PEG, offre des possibilités intéressantes pour l'époque, il est particulièrement adapté à l'expérimentation sonore.
- possibilité d’enregistrer ses propres extraits
- chaque sample est déclenché par un switch
- on peut pitcher indépendamment les échantillons
- réglage du volume et de l'enveloppe (decay) pour chaque voix
- possibilité de resampling
C'est très Doctor Who tout ça.
kosmix
46720
Ma vie est un thread...
Membre depuis 19 ans
129 Posté le 27/05/2018 à 23:44:14
Très pratique, portable et tout. En plus c'est un beau meuble, tu mets ça dans ton salon et tout le monde s'esbaudit
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
Anonyme
1096
130 Posté le 28/05/2018 à 00:01:46
Citation de kosmix :
Très pratique, portable et tout. En plus c'est un beau meuble, tu mets ça dans ton salon et tout le monde s'esbaudit
Je ne serai pas mécontent d'en avoir un...
Avec ça les meufs elles tombent.
