Réglage du pitch de la mk2
- 47 réponses
- 21 participants
- 33 580 vues
- 22 followers

Tahiti_jul
24

Nouvel·le AFfilié·e
Membre depuis 22 ans
Sujet de la discussion Posté le 19/08/2006 à 00:39:08Réglage du pitch de la mk2
Hello à tous,
voilà je viens de régler une 1210 mk2, en suivant les infos du manuel technique. Donc, j'ai réglé un des potentiomêtres à une valeur de 2.7k (celui situé sur le pcb du pitch), et réglé un deuxième potard à l'aide d'un fréquencemêtre (pour obtenir un signal à 262,02 kHz).
au final, pas vraiment de problème, mais une petite question me taraude:
- à +6% au niveau du pitch, le stroboscope est bien à +6%
- à +2% au niveau du pitch, le stroboscope est à 3,3%
- à -2% au niveau du pitch, le stroboscope est à -3,3%
La courbe de vitesse n'est donc pas linéaire, et je me demande si c'est pareil sur d'autres mk2 en fait ?
Quand vous bougez le pitch, et que le stroboscope indique un -3,3% ou un +3,3% stable, vous êtes à combien au niveau du pitch (à vue d'oeil) ?
merchi
a+
voilà je viens de régler une 1210 mk2, en suivant les infos du manuel technique. Donc, j'ai réglé un des potentiomêtres à une valeur de 2.7k (celui situé sur le pcb du pitch), et réglé un deuxième potard à l'aide d'un fréquencemêtre (pour obtenir un signal à 262,02 kHz).
au final, pas vraiment de problème, mais une petite question me taraude:
- à +6% au niveau du pitch, le stroboscope est bien à +6%

- à +2% au niveau du pitch, le stroboscope est à 3,3%

- à -2% au niveau du pitch, le stroboscope est à -3,3%

La courbe de vitesse n'est donc pas linéaire, et je me demande si c'est pareil sur d'autres mk2 en fait ?
Quand vous bougez le pitch, et que le stroboscope indique un -3,3% ou un +3,3% stable, vous êtes à combien au niveau du pitch (à vue d'oeil) ?
merchi
a+
- 1
- 2

dj vano
24

Nouvel·le AFfilié·e
Membre depuis 12 ans
26 Posté le 22/05/2013 à 18:29:53
Alors après quelques recherches pour régler le pitch et ne plus avoir ce problème de double zéro, il faut faire comme suit. Tout débrancher, enlever le plateau et le cache plastique. Débrancher le connecteur du pitch (sur la droite de la carte) puis retourner la platine afin de démonter le socle en caoutchouc. Mesurer la résistance entre le fil marron et le rouge en ayant bien mis le pitch sur 0. Régler le VR302 afin d'obtenir 2,7 +/- 0.1 kOhms (c'est celui là qui règle l'amplitude de la course). Remonter le pitch et replacer le socle. Retourner la platine, retirer le fil orange (c'est par ce fil que le pitch envoie l'info à la platine que la bille est bien dans l'encoche du zéro) au niveau de la fiche à l'aide d'une aiguille et bien isoler la cosse à l'aide d'adhésif de bonne qualité (attention, ne pas forcer au risque de tout casser) et rebranchez la fiche. Mettre le plateau, allumer la platine et vérifier au strobo si les gros point sont fixes sur la position 0 (en ayant le pitch sur le 0 bien entendu). Si ce n'est pas le cas, régler le VR 301 (réglage de la position du 0) en tournant dans le sens opposé de celui de la direction des gros points du plateau jusqu'à ce que ceux ci deviennent stable au moins 3 min (passez un tounevis de biais dans le trou du plateau en le positionnant près du VR 301 pour éviter de devoir remonter/démonter le cache plastique). Rebrancher le fil orange si vous le souhaitez mais ce n'est pas obligatoire (perso, je l'ai laissé débrancher comme ça je n'aurai plus jamais de problème de double 0), remonter le tout et enjoy
... Bon mix à tous


0
[ Dernière édition du message le 22/05/2013 à 18:35:03 ]

astrololo
16

Nouvel·le AFfilié·e
Membre depuis 15 ans
27 Posté le 24/05/2013 à 00:13:38
Salut,
il ya une video qui explique cela, c'est très similaire à ce que dit Dj Vano mais c'est en anglais :
https://www.youtube.com/watch?v=L-NcdnCL41Y
++
Lolo
0
[ Dernière édition du message le 24/05/2013 à 00:14:25 ]

dj vano
24

Nouvel·le AFfilié·e
Membre depuis 12 ans
28 Posté le 27/05/2013 à 17:48:15
Apparemment, pour que la vitesse du plateau "colle" plus à la graduation, il faut régler le VR302 sur 2.87 kohm, je vais testé ça cette semaine car j'aurai aussi un fréquence-mètre pour régler le vr 301 au poil
0

dj vano
24

Nouvel·le AFfilié·e
Membre depuis 12 ans
29 Posté le 27/05/2013 à 17:56:38
Citation de astrololo :
Salut,
il ya une video qui explique cela, c'est très similaire à ce que dit Dj Vano mais c'est en anglais :
https://www.youtube.com/watch?v=L-NcdnCL41Y
++
Lolo
Pas vraiment, la vidéo de viperfranck ne suggère pas de couper le fil orange mais de mesurer la résistance entre le fil rouge et marron sur le second point 0 et d'appliquer cette valeur sur le point 0 du pitch. La méthode que j'explique supprime tout risque d'avoir un jour 2 points 0 en coupant le fil qui commande la "désactivation du pitch" quand celui ci se trouve sur le 0 de la graduation. Avec la méthode de viperfranck, j'avais la résistance de mon pitch (sur le 0) à 3.3 kohm ce qui est trop éloigné de la spécification fournisseur... De plus cette vidéo suggère que le 0 se règle avec le vr 302 alors que c'est avec le vr 301 qu'on règle le 0. Le VR 302 sert à varier l'amplitude de la course du pitch...
0

dounounba
1220

AFicionado·a
Membre depuis 20 ans
30 Posté le 27/05/2013 à 18:50:28
Pour ma part j'utilisais la solution du ViperFrank. On retrouve quelques infos similaire à Dj Vano (voir poste de djzephyrin) icihttps://fr.audiofanzine.com/vinyle-dj/technics/SL-1200-MK2/forums/t.491238,maintenance-technics-sl-1210-mk2,p.2.html
Je ne connaissais pas l'option du fil orange. D'ailleurs je ne vois pas de quelle fil tu veux parler (ca fait un moment que je n'ai pas ouvert une k2). Si tu as une photo ça pourrait m'aider. En tout cas c'est un option supplémentaire. Sinon quel est l'inconvénient ou les conséquences de supprimer ce fil?
[edit] merde on voir bien ou est placé le orange sur le dessin posté par djZephyrin

Je ne connaissais pas l'option du fil orange. D'ailleurs je ne vois pas de quelle fil tu veux parler (ca fait un moment que je n'ai pas ouvert une k2). Si tu as une photo ça pourrait m'aider. En tout cas c'est un option supplémentaire. Sinon quel est l'inconvénient ou les conséquences de supprimer ce fil?
[edit] merde on voir bien ou est placé le orange sur le dessin posté par djZephyrin
0
[ Dernière édition du message le 27/05/2013 à 18:52:37 ]

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
31 Posté le 28/05/2013 à 07:44:53
3 pages pour essayer expliquer comment on fait pour régler le pitch alors que cela tiens en une demie page dans le manuel de maintenance

0

dounounba
1220

AFicionado·a
Membre depuis 20 ans
32 Posté le 28/05/2013 à 12:01:59
@ djzephyrin: Est-ce qu'après avoir réglé ton pitch selon le manuel, tu as retrouvé une situation de double zéro. J'imagine que ça peut revenir, mais peut être une fois tous les deux ans voire plus. Donc est-ce que ça vaut vraiment le coup cette option de supprimer le fil orange?
0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
33 Posté le 28/05/2013 à 13:15:47
Alors moi cela ne revient pas

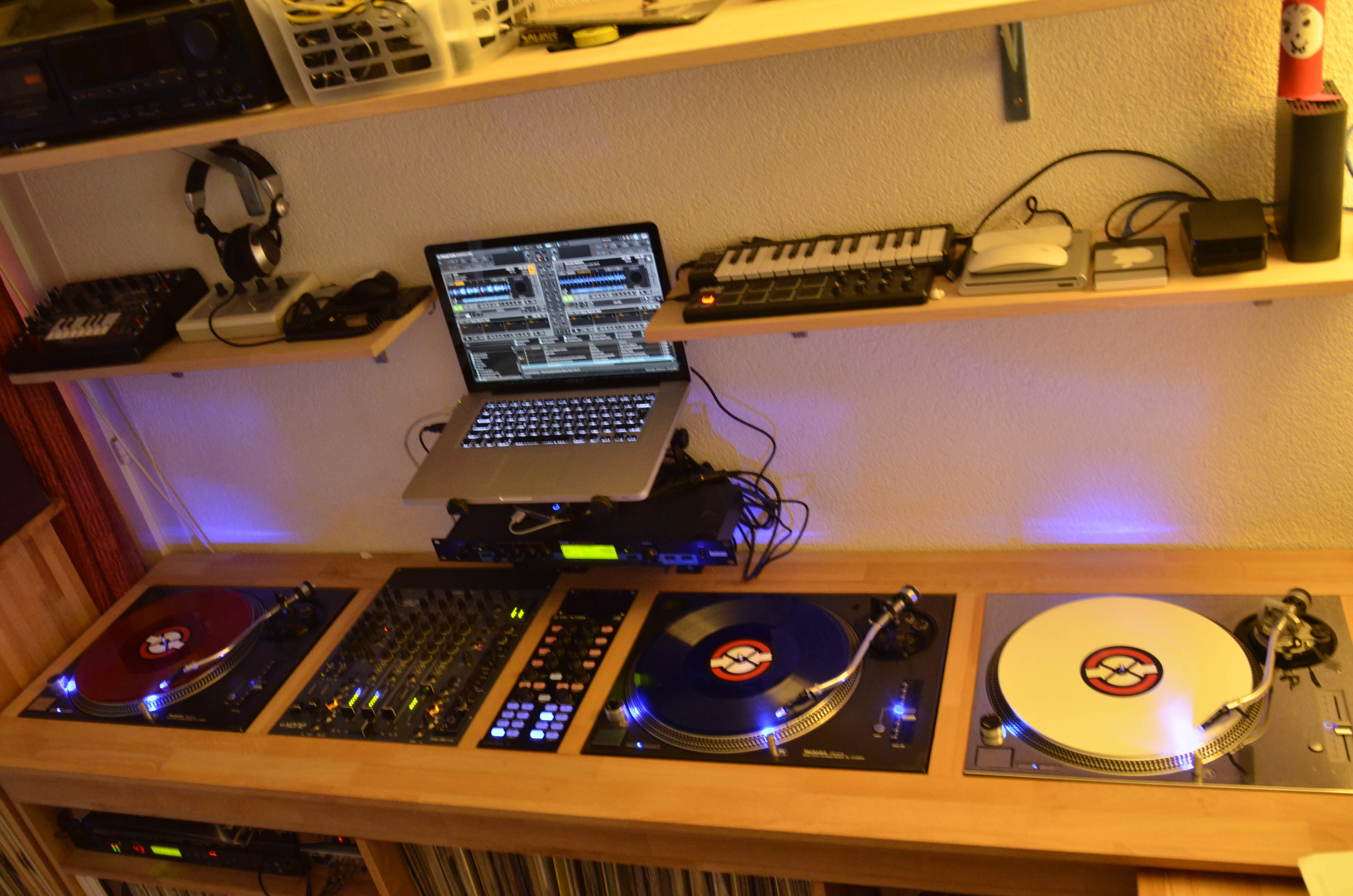

1- parce que j'ai modifier mes 2 MK2 pour les transformer comme les MK5 J'ai changer le pitch et mis le même bouton
ici le tuto que j'ai créé, il y du boulot mais c'est pas infaisable
https://fr.audiofanzine.com/vinyle-dj/forums/t.466352,tutoriel-transformer-sa-mk2-en-m3d-ltd-ou-mk5-avec-reset-switch.html
2- Maintenant j'ai 2 vrai MK5 plus une mk2 transformée (celle de droite couleur inox)

Pour les MK5 je les ai acheté d'occase et j'ai changé les deux pitch qui étaient bien faiblard et j'ai fait le réglage selon la doc sauf que mon fréquence mêtre n'a qu'un chiffre après la virgule. Mais je trouve que c'est suffisant vue que la resistance ajustable n'est pas d'une précision Suisse
1- parce que j'ai modifier mes 2 MK2 pour les transformer comme les MK5 J'ai changer le pitch et mis le même bouton
ici le tuto que j'ai créé, il y du boulot mais c'est pas infaisable
https://fr.audiofanzine.com/vinyle-dj/forums/t.466352,tutoriel-transformer-sa-mk2-en-m3d-ltd-ou-mk5-avec-reset-switch.html
2- Maintenant j'ai 2 vrai MK5 plus une mk2 transformée (celle de droite couleur inox)
Pour les MK5 je les ai acheté d'occase et j'ai changé les deux pitch qui étaient bien faiblard et j'ai fait le réglage selon la doc sauf que mon fréquence mêtre n'a qu'un chiffre après la virgule. Mais je trouve que c'est suffisant vue que la resistance ajustable n'est pas d'une précision Suisse

0
[ Dernière édition du message le 28/05/2013 à 13:17:53 ]

dounounba
1220

AFicionado·a
Membre depuis 20 ans
34 Posté le 28/05/2013 à 13:57:55
Je n'avais pas vu ton post!!! Franchement c'est au top, comme ton installation d'ailleurs!! Encore un fois "chapeau l'artiste"!
0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
35 Posté le 28/05/2013 à 14:06:15
Depuis sur les deux MK2 (il y en a une dans un placard qui attend sagement) j'ai aussi changer tige de l'éclairage de la cellule, j'ai celle des MK5 qui sont mieux adapté aux leds.
J'aurais bien voulus l'avoir en noir comme les autres et la je me tate soit achète une coque noire neuve de MK5 soit j'achète une 3eme MK5 d'occase
mais la il faut que je regarde ce que donne le WAF
J'aurais bien voulus l'avoir en noir comme les autres et la je me tate soit achète une coque noire neuve de MK5 soit j'achète une 3eme MK5 d'occase


0

dj vano
24

Nouvel·le AFfilié·e
Membre depuis 12 ans
36 Posté le 29/05/2013 à 06:22:28

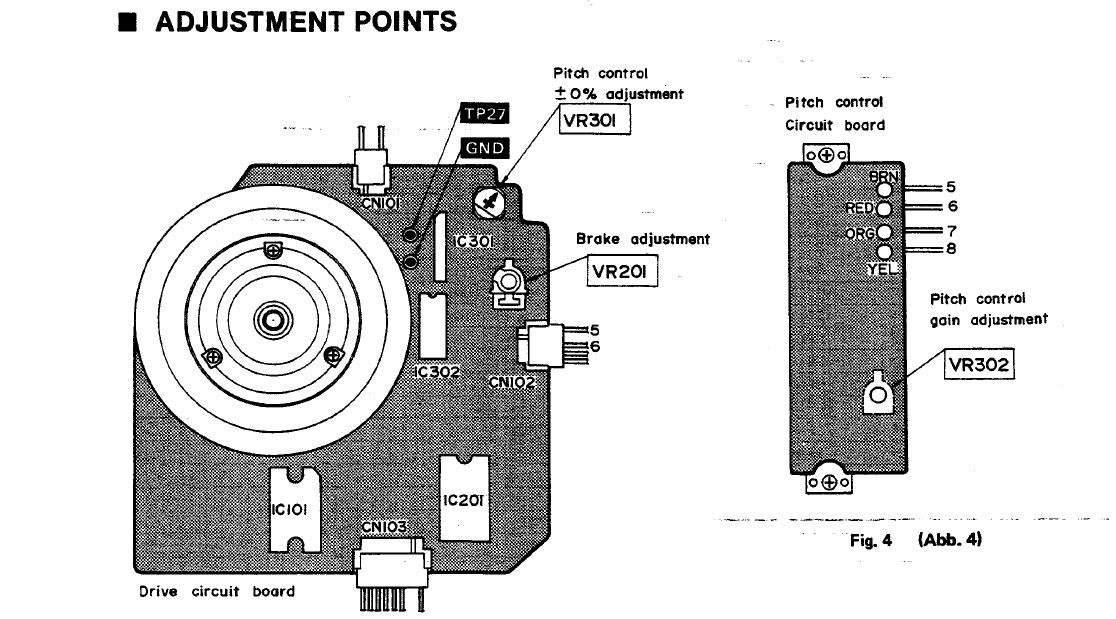

C'est le fil 7 sur ton schéma de droite.
@djzephyrin, magnifique ton installation
@djzephyrin, magnifique ton installation

0
[ Dernière édition du message le 29/05/2013 à 06:25:41 ]

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
37 Posté le 29/05/2013 à 07:59:13
Citation :
@djzephyrin, magnifique ton installation
Cela m'a pris pas mal de temps tout de même, si c'était à refaire je ne sais pas si je le referais ...
0

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
38 Posté le 26/09/2014 à 04:53:15
Salut a tous?! Ça ressemble a quoi un frequencemetre ?!
0

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
39 Posté le 26/09/2014 à 09:23:06
Et où es ce que je pourrai en trouver un?!
0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
40 Posté le 26/09/2014 à 10:28:15
Tu veux vraiement acheter un frequencemetre ?
Sinon est ce que tu connais google ?
Sinon est ce que tu connais google ?

0
[ Dernière édition du message le 26/09/2014 à 10:29:04 ]

Tibodem
159

Posteur·euse AFfiné·e
Membre depuis 21 ans
41 Posté le 26/09/2014 à 11:14:00
Citation de djzephyrin :






x
Hors sujet :Je suis entrain de bosser sur les plans de mon futur meuble pour mes platines. L'encastrage est prévu malgré les grosses contraintes que ca représente! (et quand je vois des installations comme ça, ça me conforte dans mes choix)
Bravo!
0

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
42 Posté le 26/09/2014 à 16:58:49
Citation de djzephyrin :
. Lol oui je connais Google le truc ce que je vois pas mal fréquence metre différend...et le choix et vaste!!! Ensuite non je vais pas investir dans un fréquence metre je vais essayer de m'en faire preter un..mais je voudrais quel modèle il me faut ....merci Tu veux vraiement acheter un frequencemetre ?
Sinon est ce que tu connais google ?
0

Nickokat
336

Posteur·euse AFfamé·e
Membre depuis 15 ans
43 Posté le 26/09/2014 à 17:07:40
Il faut que ton fréquencemètre puisse monter a 262,08khz (réglage a faire sur la technics)
0
Nicko

Couin
2025

AFicionado·a
Membre depuis 19 ans
44 Posté le 26/09/2014 à 17:37:08
Un fréquencemètre est un appareil de mesure avec généralement 6 ou 7 digits (chiffres). On en trovue sur des sites de vente de composants électroniques.
Mais acheter un fréquencemètre pour régler une ou deux platoches, vaut pas le coup.
Mais acheter un fréquencemètre pour régler une ou deux platoches, vaut pas le coup.
0
Couinera bien qui couinera le dernier
Jingle Palette amélioré sur jinglepalettereloaded.com
Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

Une heure de mix live au vinyle sur eurodance90.fr tous les dimanches à 22H

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
45 Posté le 26/09/2014 à 19:34:41
Citation de Couin :
merci couin...c'est bien ce que je pensé..je vais pas investir dans ce genre de materiel pour régler deux platine ça c'est clair!! Je préfère m'acheter des skuds Un fréquencemètre est un appareil de mesure avec généralement 6 ou 7 digits (chiffres). On en trovue sur des sites de vente de composants électroniques.
Mais acheter un fréquencemètre pour régler une ou deux platoches, vaut pas le coup.

0

djzephyrin
8060

Je poste, donc je suis
Membre depuis 21 ans
46 Posté le 28/09/2014 à 13:48:10
Sinon tu as aussi les multimètre qui ont la fonction fréquencemètre avec seulement un chiffre après la virgule. Malgré ce qui est marqué sur le service manuel c'est amplement suffisant pour régler une MK2 car la résistance variable qui permet le réglage n'est pas suffisamment précise pour avoir ce genre de valeur et en plus cela doit pas changé grand chose au final ...
Sinon il y a aussi les oscilloscope numérique qui sont capable de calculer la fréquence d'un signal ...
Sinon il y a aussi les oscilloscope numérique qui sont capable de calculer la fréquence d'un signal ...
0

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
47 Posté le 04/10/2014 à 06:09:45
Du coup j'ai trouver un multimetre qui fait aussi la fonction frequencemetre y'a plus cas....
0

AlexMasterfunk
17

Nouvel·le AFfilié·e
Membre depuis 11 ans
48 Posté le 05/10/2014 à 13:54:18
Bon bah pas de résultat pour l'instant...je mi prend mal sûrement
0
