Sujet Ampli Farfisa F8

  • 50 réponses
  • 7 participants
  • 3 429 vues
  • 7 followers
Sujet de la discussion Ampli Farfisa F8
Salut,

Qui connait-il ces ampli ?

le mien est un petit combo de 8 watts tout lampes...
Il possede 2 hp de 6"

le son est absolument fabluleux !

L'ampli est vraiment puissant... de quoi couvrir mon batteur !

Aucun bruit de fond... je peux mettre tout les potards à fond et je n'ai aucun soufle !

alors, qui peut m'en dire plus sur les amplis farfisa ?


Merci
Afficher le sujet de la discussion
31
A supp

[ Dernière édition du message le 09/02/2022 à 19:04:56 ]

32
Citation de giauc :
Citation de giauc :
Citation de Schatz :
Citation :
En alim:

https://www.tube-town.net/ttstore/powertransformer-ei-50va-laydown-version.html


Non désolé, il ne donne pas 340V avec un CT.
Je pensais à celui-ci : https://www.tube-town.net/ttstore/hammond-290cax-for-fender-universal-125p1b-022772.html


Oui le tien est bon , je me suis precipité…

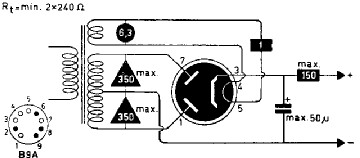

Je met le schéma d’une alim de champ avec les tensions






[ Dernière édition du message le 09/02/2022 à 19:13:49 ]

33

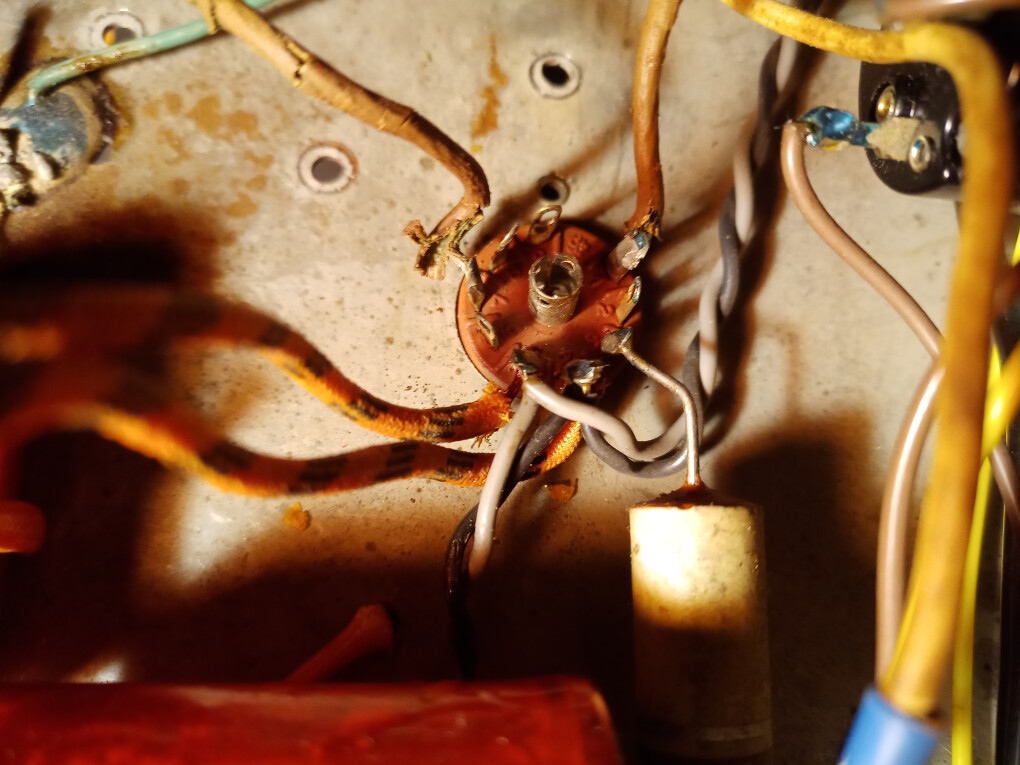

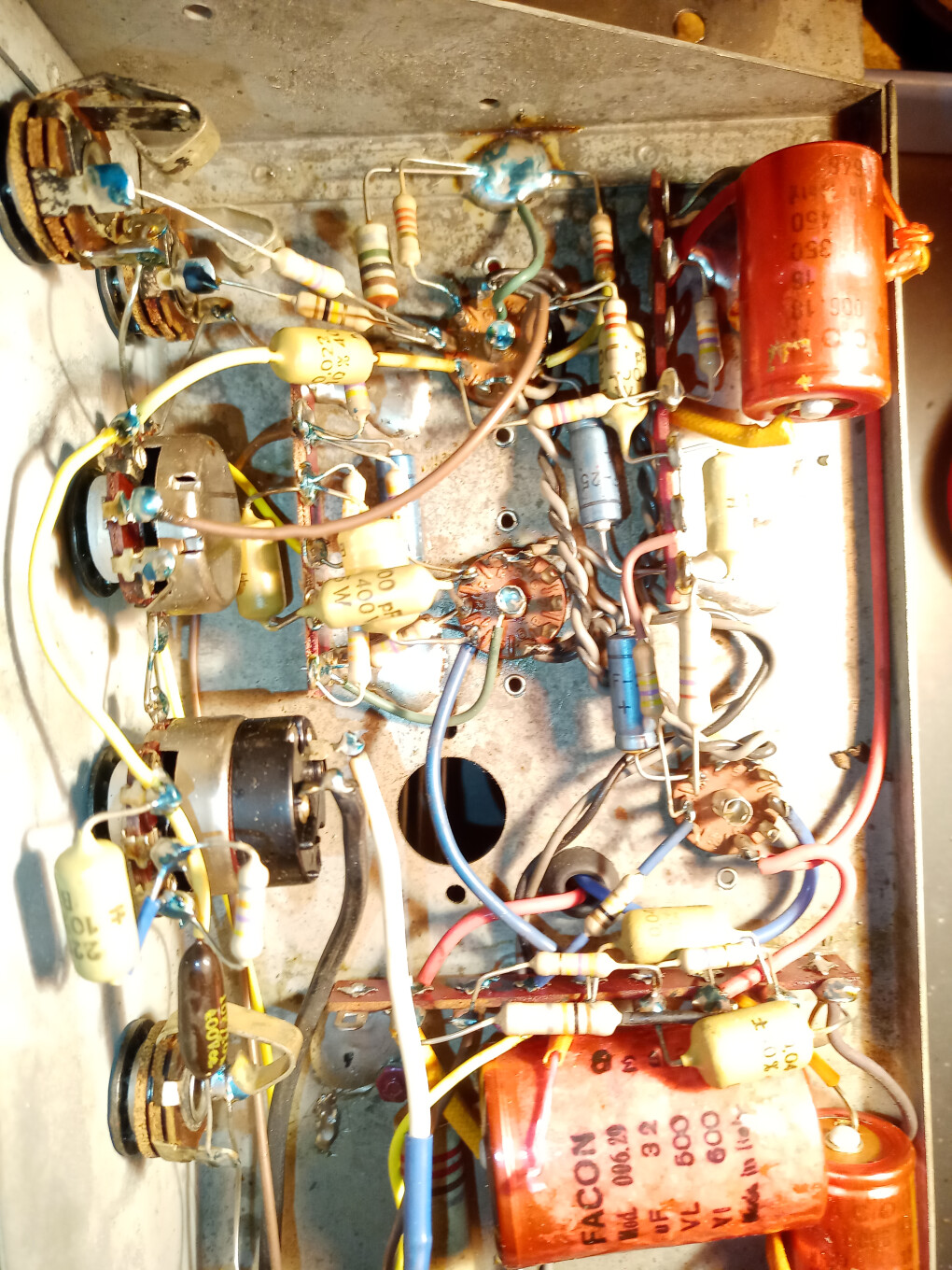

Voici quelques photos
34
Bon, alors voilà,je sais deux trois trucs mais en électronique je suis une bille,par contre si on m'aide je saurais suivre les instructions ... Bon sur le branchement de la ez 81 il u a les deux fils marron un au plot 1 et l'autre au 7 et ils ont la.mzme couleur,ce qui fait que je ne sais pas lesquels ce sont sur le transfo. Côté transfo si je les mesure, ils font 101,7 ohm's
Après il y a les deux fils noir et marron pareil qui vont à la ez 81 et idem ils sont identiques,un est sur le transfo à côté des deux marrons et l'autre en bas avec un fil noir. Ceux là ne donnent rien comme mesure.
Voilà où j'en suis...
Sinon,le c 702, tu pourrais me l'entourer sur la photo ? Comme ça je le commande et je le change.
35
J'en suis à me demander si ce transfo est vraiment mort ... J'ai des tensions sur tous les fils sauf les deux marrons noir.
36
Ton transfo n’est peut être pas mort mais ils à du prendre un gros coup de chaud.
Tes photos suggèrent qu’il a été sévèrement bricolé…. et maltraité…
Je pense qu’il faut tout contrôler à partir du schéma et surement refaire certains câblages.
En clair, il y a du boulot.
37
Non,il n'a pas été bricole, juste les fils ont été coupés.

[ Dernière édition du message le 10/02/2022 à 00:39:51 ]

38
C702, je pense que c’est celui que j’ai entourè si le support est celui de l’EL84 mais sans garantie.
D’autre part, il y a des fils dans un sale état, perso je referais tout le câblage.
1 et 7 de l’EZ81 vont sur le secondaire du transfo. Le fil noir du transfo (ct ?) va à la masse.
39
Citation de lapiculteur :
Non,il n'a pas été bricole, juste les fils ont été coupés.


Vu comment les fils sont passés au dessus du out transfo, je ne pense pas que ça soit d’origine.
Et c’est quoi les 2 composants ajoutés sur les bornes de l’OT ? Ils ne sont pas sur le schéma.
40

Les 2 fils noir et marron, tu parle bien de ceux qui vont en pin 4 et 5 ? Là où sont aussi connectés les fils marron et blanc qui vont aux autres lampes ?

C'est le 6,3V, si tu n'as pas de lecture sur le transfo, même moins d'1 ohm et que c'est ouvert, le transfo est à changer.
