Une 110 en bois et (hard) moddée

Paulusp

15

Nouvel·le AFfilié·e

Membre depuis 10 ans

Sujet de la discussion Posté le 08/02/2018 à 13:37:16

Hello tout le monde,

Après 3 mois, je viens de finir ma version de la DR-110 moddée.
J'ai réuni la plupart des mods présents sur le net et en ai rajouté quelques uns.
J'ai évidemment été obligé de dessiner une nouvelle boîte pour pouvoir accueillir la foultitude de cables autres ajouts tout en gardant toutes les fonctionnalités originelles intacts.
Voilà la listes des options:
-15 contrôles pour les 6 voix (BD pitch, decay et bass boost; SD noise mix, impact pitch, snap tone et decay; OHH and CHH filter, pitch et decay, CY filter et decay, HC filter, tune et decay)
-Contrôles de volume individuelles pour chaque voix
-Sorties séparées pour chaque voix (switché, comme sur la 808, la voix branchée est ôtée du mix sur la sortie globale)
-Entrées Trigger pour les 6 voix + entrées accent
-Entrée sync Trigger (je dois encore trouver un moyen pour sortir du 12ppqn avec ma LXR)
-Boîte en contreplaqué découpé au laser

Merci à tout ceux qui ont postés leurs recherchez et découvertes ici et sur le net. Dès que j'ai un peu de temps, j'essaierais de rendre mes documents de travail un peu plus lisible et de les partager.

ENK

197

Posteur·euse AFfiné·e

Membre depuis 12 ans

26 Posté le 09/03/2018 à 07:26:50

Super les gars, merci pour vos recherches! Si vous nous partagez tout ça clairement, ce sera top..

0

hugoverken

234

Posteur·euse AFfiné·e

Membre depuis 14 ans

27 Posté le 09/03/2018 à 21:04:17

ahahah! bonne idée, je vais aussi tenter de trigger mon grille pain et mon fer à souder^^
Sans dec' c'est vraiment une super découverte pour moi ces optocoupleurs, je tenterai sur d'autres machines quand j'en aurai l'occaz

Citation :

Super les gars, merci pour vos recherches! Si vous nous partagez tout ça clairement, ce sera top..

Merci ENK! Perso je n'ai pas pris de notes en faisant mes modifs et c'est assez chaud de tout re-analyser une fois que la boite est enfin refermée!!
Mais à part pour les triggs in j'ai suivi les infos disponible sur plusieurs sites et forums comme celui ci :
http://electro-music.com/forum/topic-35810.html

ou celui ci :
http://www.theninhotline.net/dr110/110mods.html

il en existe d'autres...
Si tu a des questions particulières n'hésite pas!

0

https://www.youtube.com/user/hugoverken/videos

https://alienmobb.bandcamp.com/

Paulusp

15

Nouvel·le AFfilié·e

Membre depuis 10 ans

28 Posté le 28/08/2018 à 18:40:00

Hello tout le monde, je n'ai toujours pas pris le temps de faire une vraie vidéo de demo de ma DR-110, mais voilà quand même un aperçu dans une jam avec un delay à bande maison, un Shruthi, une LXR et bien d'autre!

1

[ Dernière édition du message le 28/08/2018 à 18:40:27 ]

AlienizeD

453

Posteur·euse AFfamé·e

Membre depuis 22 ans

29 Posté le 01/09/2018 à 11:58:03

Bravo Paulusp ! J'adore... Superbe travail sur la face avant en bois.
Dans un autre registre... Ca fait longtemps que j'ai envie d'expérimenter avec les tape delays DIY. Où as-tu trouvé les infos pour ton projet si ça n'est pas indiscret ?
La piste des optocoupleurs m'intéresse aussi bien. Les autres solutions sont beaucoup plus lourdes à mettre en place...

0

"Up above. Aliens hover."

check out Soul Noir !

AlienizeD Circuits analog mods & digital bends

Paulusp

15

Nouvel·le AFfilié·e

Membre depuis 10 ans

30 Posté le 01/09/2018 à 12:17:29

Hey AlienizeD,

merci beaucoup pour ton retour!
Au sujet du delay à bande, je me suis basé sur ces documents: ECHO-MATIC 1 ECHO-MATIC 2

La construction de ce petit module mixer est assez basique, le principal reste de trouver un bon lecteur cassette à 3 tête ou de réussir à en moder/fabriquer un!

0

_Cobi_

7487

Je poste, donc je suis

Membre depuis 22 ans

31 Posté le 01/09/2018 à 14:06:33

Citation de Paulusp :

Hello tout le monde, je n'ai toujours pas pris le temps de faire une vraie vidéo de demo de ma DR-110, mais voilà quand même un aperçu dans une jam avec un delay à bande maison, un Shruthi, une LXR et bien d'autre!

je ne vois pas ce que tu as posté d apres le lien c est une video Facebook et je n ai pas de compte Facebook moi

0

computer holiday

69

Posteur·euse AFfranchi·e

Membre depuis 13 ans

32 Posté le 01/09/2018 à 15:14:46

au fait, si ça interesse quelqu'un, je dégage un farfisa partner,
décortiqué: PCBs seulement, plus de boitier (y'a le panneau avec
logo) - avec docs d'origine avec schémas imprimé eg: le service
manual. ce que j'ai fait jusqu'ici: déficellé pour y voir plus
clair, pas encore séparé PCB sons et PCB séquenceur. ça ressemble
pas mal au circuit du DR-110 d'après les dessins, et, je crois
avec le même trig négatif. ça doit être du -/+12v. 5 sons, *avec
Bongo* :-)

je ne vais pas poursuivre, je pense, et je fais de la place.
(par messagerie)

0

Paulusp

15

Nouvel·le AFfilié·e

Membre depuis 10 ans

33 Posté le 02/09/2018 à 13:44:16

@_Cobi_

C'est étrange, la vidéo devrait tout de même se lire sans compte facebook.

https://www.facebook.com/PPaulusmusic/videos/2257984154429768/

0

[ Dernière édition du message le 02/09/2018 à 13:44:53 ]

_Cobi_

7487

Je poste, donc je suis

Membre depuis 22 ans

34 Posté le 02/09/2018 à 14:04:03

Le lien fonctionne la :bravo:

0

hugoverken

234

Posteur·euse AFfiné·e

Membre depuis 14 ans

35 Posté le 13/02/2019 à 13:15:03

Hello!

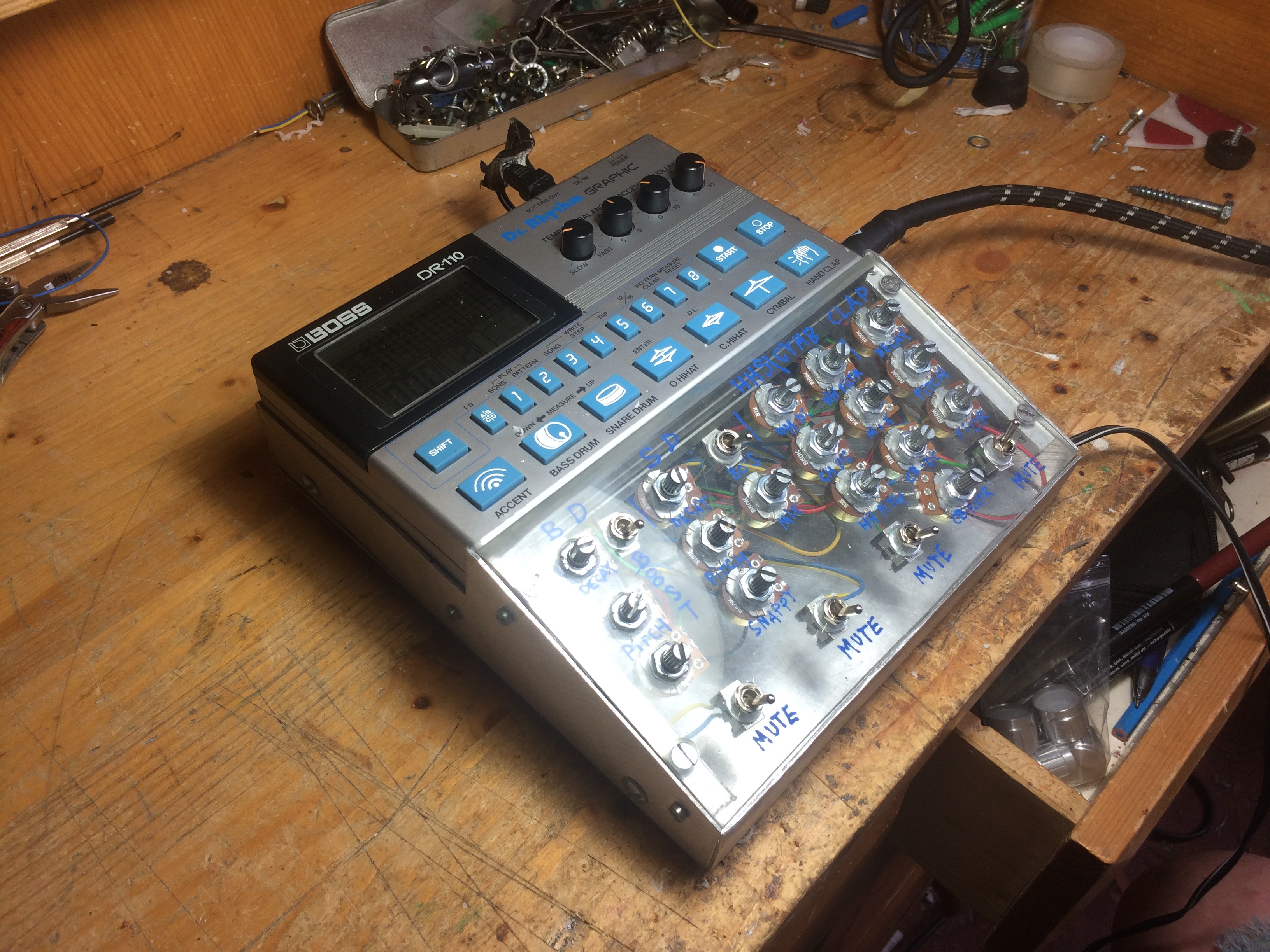

Presque un an aprés j'ai enfin fait une petite vidéo démo des mods apportés à ma DR-110!
Dans la deuxième partie on peut y voir la modif des trigs in avec les octocoupleurs, pilotés avec les trigs out du beatstep pro :

A plus!

1

https://www.youtube.com/user/hugoverken/videos

https://alienmobb.bandcamp.com/

[ Dernière édition du message le 14/02/2019 à 01:52:25 ]

_Cobi_

7487

Je poste, donc je suis

Membre depuis 22 ans

36 Posté le 13/02/2019 à 18:19:58

Super boulot hugoverken :8O:

le coup des trig avec via le beatstep pro bien vu! Ca t evite de toucher a la synchro et/ou d implanter du MIDI.
Je constate également que tu n as aucun souffle en sortie de ta BAR, et meme lorsque tu tweak tes mods, tu as également fait une modif de ce côté la?
Merci pour le partage en tout cas et encore bravo!

0

hugoverken

234

Posteur·euse AFfiné·e

Membre depuis 14 ans

37 Posté le 14/02/2019 à 02:06:23

Hello _Cobi_ merci de ton retour!!

Oui c’est vraiment top cette solution des optocoupleurs, j’avais déjà installer le kit pour la sync24 acheté sur www.circuitbenders.co.uk,
mais je ne le trouve pas super stable ( avec le beatstep en tout cas, avec la 606 ou le 202 pas de soucis...) et je ne suis pas très fan du séquenceur de la 110..... ducoup les trigs in c’est parfait!
Sinon aucune modif pour le souffle je ne me suis même jamais posé la question, tu as du souffle sur la tienne?

0

https://www.youtube.com/user/hugoverken/videos

https://alienmobb.bandcamp.com/

_Cobi_

7487

Je poste, donc je suis

Membre depuis 22 ans

38 Posté le 14/02/2019 à 08:07:43

oui assez en tout cas sur celle qui est modifiée.
J ai un kit de sync din de circuitbender également, je n ai jamais pris le temps de le monter,surtout par peur de faire une connerie car je n ai aucune competence en électronique.

0

hugoverken

234

Posteur·euse AFfiné·e

Membre depuis 14 ans

39 Posté le 15/02/2019 à 12:36:06

Pour le kit sync24 comme ça a été dit avant ce n'est pas compliqué, le plus dur selon moi est de percer le boitier correctement sans se rater...
A mon avis il n'y a pas de grands risques de faire d'erreurs irréversibles, si tu as un fer a souder tu devrai tester l'aventure surtout si tu as 2 dr110!

0

https://www.youtube.com/user/hugoverken/videos

https://alienmobb.bandcamp.com/

_Cobi_

7487

Je poste, donc je suis

Membre depuis 22 ans

40 Posté le 15/02/2019 à 13:01:02

Faut que je prennes le temps mais il est vrai que ce n est pas ma priorité du moment.
J en ai 3 pour info mais une que je garderai d origine

Cordialement

Cobi

0

computer holiday

69

Posteur·euse AFfranchi·e

Membre depuis 13 ans

41 Posté le 15/02/2019 à 15:09:16

ouai surtout prendre le temps - faire un petit espace de travail,
bien mesurer, faire des trous pilotes, et on peut faire un boulot
très propre sans endommager le boitier - ruban adhesif pour protéger -

et après pour le kit, bien repèrer ce qu'on a à faire et comment ça tient
dedans. c'est stressant, mais mieux de stresser que de se planter. je l'ai
fait en 3 étapes, avec les instructions lues et relues ...

et puis après, on se demande pourquoi s'inquièter trop pour le boitier,
puisqu'on veut faire les autres modifs pour les sons ! j'ai regardé toutes
les options, pour avoir un D-25 et un boitier externe, mais ça ne va pas
tenir, alors il faut que je trouve une autre solution.

j'ai ce kit 'LynxWave' MIDI mais je ne l'ai pas encore installé.

0

Zakikaldi

17

Nouvel·le AFfilié·e

Membre depuis 7 ans

42 Posté le 07/11/2021 à 13:07:02

Bonjour à tous,

Mon projet est bien plus simple que toutes vos belles adaptations mais je me demandais comment il était possible de simplement envoyé un sync dans la boite à rythme pour contrôler le bpm de la bête. Suffirait-il simplement d'envoyer un signal ds le clock cpu board? juste de remplacer celui créer sur le voice board?

J'imagine que ça n'est pas aussi simple que de relier un signal sync out d'une autre machine qui viendrait directement sur la pin 4 de la nappe du CPU board.. Mais que faudrait il ajouter pour que tout ca fonctionne, adapter le signal envoyé par le sync out?
C'est aussi un fonctionnement que je ne connais pas bien et ça serait l'occasion d'apprendre..

Si quelqu'un aurait une idée! Je me dis que ca ne doit pas être bien compliqué!

Quentin

0

[_A.d.S.r_]

34

Nouvel·le AFfilié·e

Membre depuis 17 ans

43 Posté le 29/07/2022 à 16:24:23

Bonjour à tous,

Alors ça y est j’ai commencé les mods de ma dr110, mais je bute sur un truc :

Je n’arrive pas à dériver la sortie phones, je suis obligé de brancher un mini jack dans le connecteur d’origine pour avoir le son sur ma nouvelle sortie jack .
Voici comment j’ai câblé

Si l’un d’entre vous a rencontré le problème, pouvez-vous m’aider s’il vous plaît ?

Merci à vous :lol:

0

[_A.d.S.r_]

34

Nouvel·le AFfilié·e

Membre depuis 17 ans

44 Posté le 29/07/2022 à 19:36:24

Bon je me réponds à moi même, j’ai pris des points plus loin que le connecteur et tout va bien 😊

0

Paulusp

15

Nouvel·le AFfilié·e

Membre depuis 10 ans

45 Posté le 06/08/2022 à 19:47:31

Oui, le jack est "switché", il y a un interrupteur dedans. Il faut soit prendre des points de soudure plus haut (comme tu l'a fait) soit déssouder le connecteur jack.

0

computer holiday

69

Posteur·euse AFfranchi·e

Membre depuis 13 ans

46 Posté le 03/01/2023 à 09:30:34

Citation de hugoverken :

démo des mods apportés à ma DR-110!

excellent !

1
