Caisson de basse H17 - H Series

  • 90 réponses
  • 12 participants
  • 11 987 vues
  • 14 followers
Sujet de la discussion Caisson de basse H17 - H Series
Celà fait longtemp que je travail et re-travail sur ce caisson car abandonné à plusieurs reprise pour du BR ou manifold . Cette fois c'est la bonne !


Que dire ?
C'est petit , cubic , en gros 60x60x60 , léger et construit en contre-paqué 18mm . Le son est bon (j'aurais voulu dire meilleur que le esw1018 , mais là c'est pas difficile) , le rendement est supérieur à un Basse Reflex classique . C'est agréable à regarder car différent des autres caissons , le hp n'est pas en radiation direct je trouve que sa fait très propre et pro . La bande passante est suffisament large .
Et la cerise sur le gateau ... il ne coute pas cher ! ~350€ .

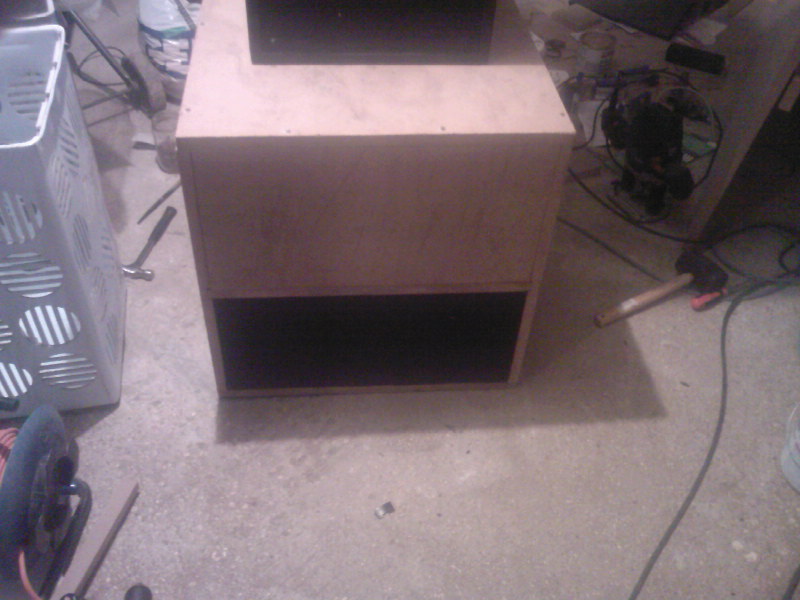

Les photos du prototype en MDF (désolé pour le désordre) :

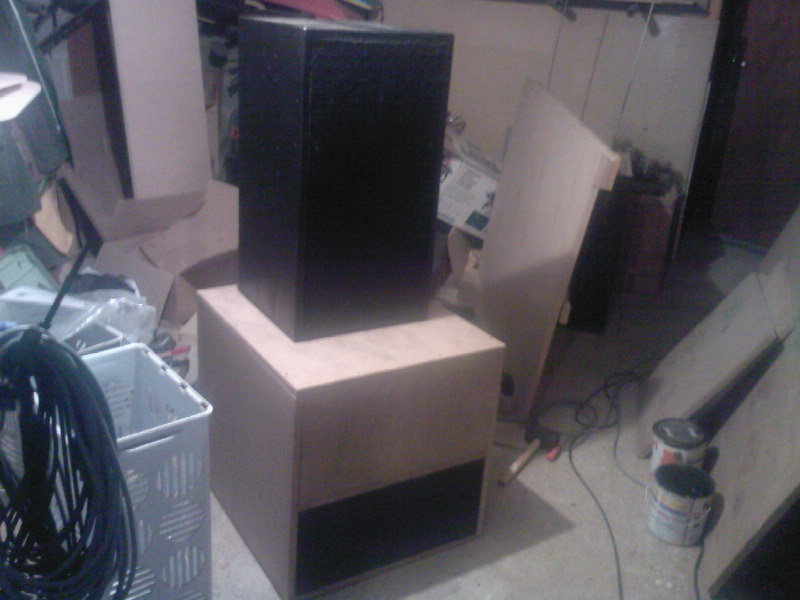

l'enceinte au dessus est une 12"





L'assemblage est fait avec peu de vis , tout est collé avec une colle qui devient plus solide que le bois lui même . J'ai eu du mal à y croire , j'ai fait un test et c'est le bois qui a cassé .

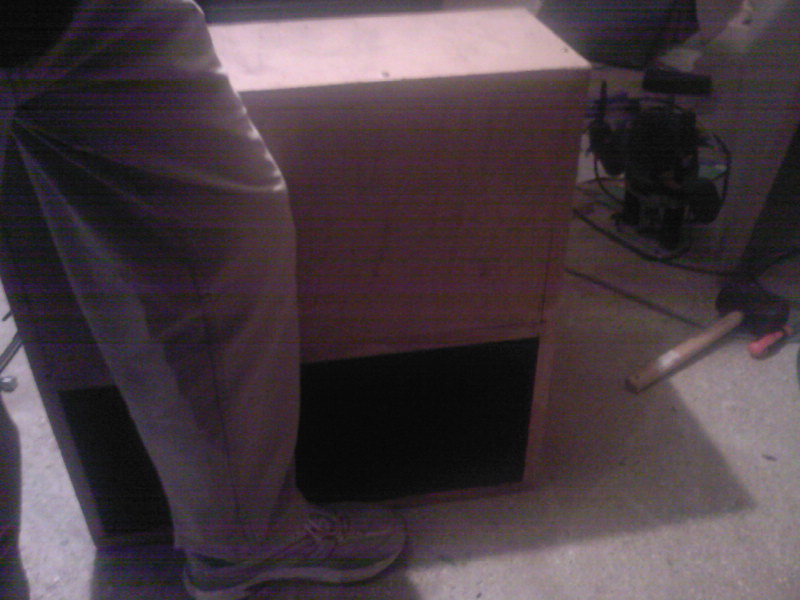

Niveau poids c'est facile à déplacer (hp néodym). Je pourrais faire une comparaison avec l'enceinte , elle fait un bon 35kg et j'ai beaucoup de mal à la porter .

L'évent en bas comme sur la photo est sa position normal . Mis sur le coté et couplé par au moins deux caissons peut servir de podium (necessite une plaque de protection) comme montré sur le pdf .

Le pdf nommé H SERIES est disponible dans ma signature . Je le metterai à jours plus tard .

FS Acoustique

A vendre rack d'ampli EV série P + processeur DC one

Afficher le sujet de la discussion
31
C'est mesuré en extérieur , le caisson au milieu du stade .

J'utilise le micro Behringer ECM8000 , un speakon modifié pour prende la tention et pour poser un petit wattmètre (echelle de 0.1w , 5w maxi) .
En logiciel j'utilisé REW (room eq wizard ou un truc dans le genre) il est gratuit , avec une carte son Edirol UA-25. Le résultat ne ma jamais convaincu , et j'avais souvent un message d'erreur disant que le signal été trop faible (72dB) ou qu'il été distordu (76dB) .

Maintenant il ne veut même plus fonctionner , je l'ai laissé tomber pour reprendre sur une vielle machine allemande avec son petit pc dédié . Il prend une mesure sur une fréquence , attend au moins 5sec que le niveau soit stabilisé et enregistre la relevé . C'est très lent , pour faire plusieures mesures de mon caisson , de 20 à 200hz , il a du mettre 2h ! mais au moins c'est sûr .

Avec REW sa met de 5 à 20 secondes pour mesurer de 20 à 20khz .

FS Acoustique

A vendre rack d'ampli EV série P + processeur DC one

32
Bonsoir,

A titre indicatif, le micro Behringer ECM 8000 n'est pas un vrai micro de mesure (il présente pas mal d'"accidents" sur sa courbe et n'est pas reproductible d'un micro à l'autre autant en courbe de réponse qu'en sensibilité...).

Comment as-tu étalonné ton micro pour mesurer la pression acoustique ???? ce qui veux dire : as-tu un pistonphone pour étalonner ton micro.....

Les mesures audio ne s'improvisent pas.... c'est bien pour cela qu'il y a des chambres anéchoïques et des équipements pro style Bruël et Kjaer....

Quand tu auras bien décrit ton équipement, tes méthodes d'étalonnage et ton environnement de mesure (y compris les conditions météo, température, hygrométrie, pression atmosphérique...) alors là, on pourra peut-être commencer à parler de tes courbes et de ce qu'elles sont censé mesurer....

Loin de moi l'idée de critiquer quoi que ce soit, mais une fois encore, j'insiste sur le fait que les mesures acoustiques nécessite un minimum, et de matériel et de compétences dans le domaine de la métrologie...
Je ne dis pas non plus que tu n'as pas ces compétences, mais vu que tu veux commercialiser, il va falloir blinder tout ce que tu vas avancer....

Cordialement,
didiervb01
33
Oui voila c'est un peut ce que je demandais aussi :bravo:

Au détail prés que mes caisson on jamais tourné sous la pluie n'y en chambre...
Donc dehors au soleil (entre 10 et 30°) ca me convient déjà. (cas ou il risque de tourner...)
Engine by Chevin!
34
Le micro est étalloné avec le pc qui fait les mesures . Je n'ai pas de chambre anéchoïque je ne suis pas milliardaire , les mesures sont faites dans la situation ou il sera utilisé .

Citation : Quand tu auras bien décrit ton équipement, tes méthodes d'étalonnage et ton environnement de mesure (y compris les conditions météo, température, hygrométrie, pression atmosphérique...) alors là, on pourra peut-être commencer à parler de tes courbes et de ce qu'elles sont censé mesurer....



Et tu crois que tout les constucteurs te donne ça ? ba non même pas , alors pourquoi me le demander :?!: .


Citation : vu que tu veux commercialiser


Commercialisé c'est un bien gros terme , faut pas croire que je me fait 50€ par caisson vendu . Par exemple je le vend à 345€ unité , en fabriquer 1 seul me coute 358€ ! Je n'en fabrique qu'a partir de 4 pour arriver à 345€ .
Je n'ai donc aucune marge , même pas pour la main d'oeuvre et l'étude , juste le plaisir de faire . Ce n'est pour moi pas du commerce proprement parlé , mais plus un service donné .
Une personne qui achète tout détaillé et les planches découpé lui couterai 566€ . J'ai réussi à avoir des prix grace à des connaissances , et j'e fait profiter tout le monde .

FS Acoustique

A vendre rack d'ampli EV série P + processeur DC one

35
Dj Evol, quand je parle de température et d'hygrométrie, c'est pour quantifier les mesures d'un point de vue physique et non pour parler du domaine d'utilisation de l'objet mesuré.

Lout, donc ta chaine de mesure n'est pas étalonnée... tu peux aussi bien mesurer 95 ou 105 dBa alors que la valeur réelle est de 100dBa et ça tu peux pas le savoir et nous non plus.... tout comme ta courbe de réponse...puisque tu ne connais pas la vraie réponse du micro de mesure, ni la stabilité en amplitude de ton signal de mesure en fonction de la fréquence et de l'appareil qui la mesure..... avant d'annoncer des mesures, il faut d'abord quantifier toutes les erreurs commises dans la chaine de mesure...

Un constructeur dès qu'il est un tant soit peu sérieux a des moyens de mesures sérieux et il peut en donner la liste et les certificats d'étalonnage...

Et ce n'est pas parce que des constructeurs ne donnent rien qu'il faut faire pareil....

Je ne te demandais pas de te justifier quant à tes prix de revient ou de vente, à partir du moment ou tu vends, tu fais du commerce et tu t'exposes aux lois du commerce... avec les avantages et les inconvénients que cela peut avoir.... surtout avec des gens insatisfaits...

Cordialement,

didiervb01
36
Bien sûr que si tout est étalonné je vient de le dire . C'est une machine qui appartient à un ancien electroacousticien , va lui dire que le matériel qu'ils utilisent depuis des années est de la merde et que c'est même pas réglé !

Si j'aurais les moyens il est sûr que je m'offrirais un bureau d'étude , une chaine de production dernier cri et tout les chinois qui vont avec . Mais ce n'est malheuresement pas le cas .

Si ma courbe ne te plait pas , tant pis . Personne ne t'oblige pas en penser quoi que se soit .

FS Acoustique

A vendre rack d'ampli EV série P + processeur DC one

37

Citation : Dj Evol, quand je parle de température et d'hygrométrie, c'est pour quantifier les mesures d'un point de vue physique et non pour parler du domaine d'utilisation de l'objet mesuré.



Oui je suis tout a fait d'accord avec toi, il faut bien prend un repaire de "base" a un moment donné.
Engine by Chevin!
38
De nouveaux hp sont disponible en plus du B&C :

Precision Devices néodym , 600w utilisable
RCF LF18G401 , 900w utilisable

-- le pdf --


Je tien à rappeler aussi que le prochain test est prévu pour le 1e movembre (pas encore de H12) .

FS Acoustique

A vendre rack d'ampli EV série P + processeur DC one

39
Alors ces nouvelles mesures? (1/12Oct serait bien quand mm)

:bravo:
Engine by Chevin!
40
A défaut de donner une coubre du H12+H17+H19 équipé en Beyma et RCF que j'ai pas encore , voiçi une photo du 1er novembre . Cette soirée aurais dût être un test pour les H17 ...



... manque de bol , cette journée a été une vrai catastrophe sur tout les plans : remorque cassé , camion malade , accident de voiture , 2 heures de retard , perte de matériel , gors mal de dos (à cause du rack) et une salle qui résonne plus qu'une église :furieux: .

De la résonance à 40hz , 125hz , 250hz ... des corrections dans tout les sens :nawak: . Le niveau maximum sur le DEQ2496 été de -36dB et -40dB en moyenne (tout étalonné bien sûr) .

:((( :shootme:

Bref le test est reporté dans 15 jours .
