Construction de Micros, Amplis & Préamplis

Fabrication d'un préampli guitare JC-120 de 2000

48 réponses
6 participants
1 442 vues
9 followers

arterim

843

Posteur·euse AFfolé·e

Membre depuis 19 ans

Sujet de la discussion Posté le 24/08/2024 à 00:32:21

Dans ce sujet, je vais vous présenter mon nouveau préampli guitare que j'ai réalisé à partir du schéma du JC-120 de la version de 2000 avec, bien sur, des transistor FET.

Il servira à moderniser mon ampli guitare que j'ai construit, il y a déjà quelques années, dont voici le lien:

https://fr.audiofanzine.com/construction-de-micros-amplis-pr/forums/t.625805,etude-et-realisation-d-un-ampli-guitare-stereo.html

Les photos ont disparu, mais j'ai rajouté hier, un post avec un lien vers toutes les photos.

https://fr.audiofanzine.com/construction-de-micros-amplis-pr/forums/t.625805,etude-et-realisation-d-un-ampli-guitare-stereo,post.11910567.html

Il pourra aussi être utilisé pour réaliser un préampli guitare autonome pour des besoins de scène ou de studio en le reliant directement sur une table de mixage ou sur une interface audionumérique, en lui rajoutant, en sortie, un transformateur audio symétriseur.

J'ai donc déjà réalisé un exemplaire qui a été testé avec succès.

La suite arrive.

:clin:

Fred

Afficher le sujet de la discussion

arterim

843

Posteur·euse AFfolé·e

Membre depuis 19 ans

31 Posté le 18/09/2024 à 18:04:06

-Les applications.

Ce petit module préampli n'est pas conçu pour une seule utilisation mais peut être utilisé pour plusieurs applications.

-Ampli guitare.

La première qui vient à l'esprit et en toute logique c'est de l'intégré dans la fabrication d'un ampli guitare.

-Home-studio.

Dans un home studio, il sera le bienvenu. Vu ça petitesse, il sera possible dans mettre 2 dans un boîtier 19" 1U. La hauteur de 1U est d'environ 44mm et la largeur du module est de 40mm, ce qui fait que l'on peut mettre 2 modules directement sur la face avant. Vu la très faible consommation de ce module, pas besoin d'une grosse alimentation. On pourra opter pour une petite alimentation interne ou externe comprise entre 25 et 30V. Pour la sortie, il suffira de rajouter en sortie de chaque préampli, un transfo audio symétriseur, reliés à des jack ou à des XLR3. La profondeur du boîtier sera aussi très faible.

-Pédal-board.

Il sera très facile de réaliser une pédale préampli avec ce module avec un ou même mieux, deux préampli réglés différemment et sélectionnables au pied (Rythmique/solo).

-Préampli guitare autonome.

Un petit préammpli guitare autonome et polyvalent peut être aussi très utile. Par exemple, en lui rajoutant en sortie un petit ampli de quelque watts (2 ou 3W, LM386 ou LM380), on peut réaliser un petit ampli guitare miniature facilement transportable pour les vacances, pour une écoute directe discrète, ou au casque.

Fred

arterim

843

Posteur·euse AFfolé·e

Membre depuis 19 ans

32 Posté le 18/09/2024 à 18:12:43

Pour rappel et si vous êtes intéressé par la réalisation de ce préampli, je dispose d'un petit stock de PCB.

Contactez moi en MP.

:clin:

Fred

[ Dernière édition du message le 25/10/2024 à 14:53:58 ]

petit professeur

4134

Squatteur·euse d’AF

Membre depuis 15 ans

33 Posté le 18/09/2024 à 22:33:30

Ah-ah, ça peut être intéressant 🧐 ….

Le plus gauche des guitaristes gaucher....

arterim

843

Posteur·euse AFfolé·e

Membre depuis 19 ans

34 Posté le 04/08/2025 à 19:52:08

Après quelques mois de silence, me revoilous (dossier de demande de retraite et départ en retraite oblige :D:

)

Donc, je l'ai bien adopté ce préampli guitare, à tel point que je suis en train de m'en monter un dans un boîtier au format 1U 19".

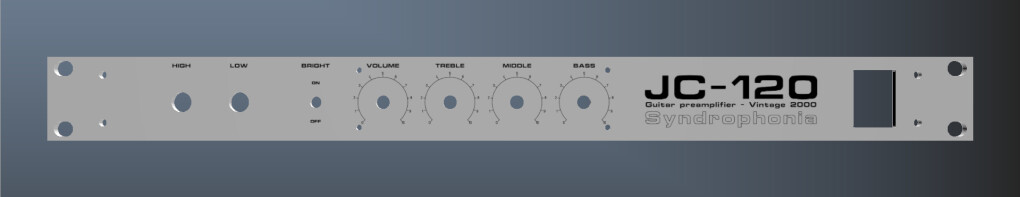

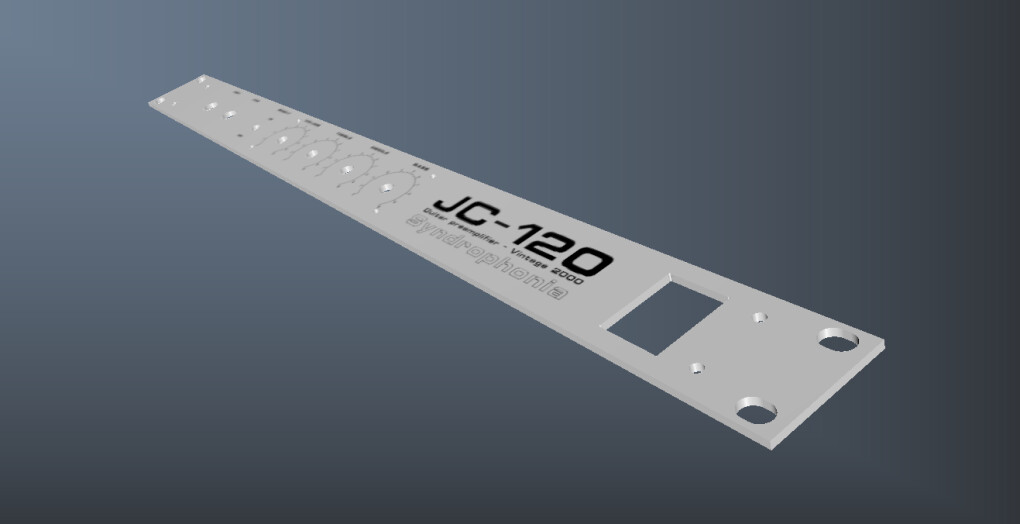

J'ai conçu la façade et je l'ai commandé hier chez Shaeffer en Allemagne. Je pense la recevoir la semaine prochaine. Voilà à quoi elle va ressembler:

Si tous est OK, je vous mettrais à disposition, le fichier de fabrication pour en commander une directement chez eux ou ailleurs.

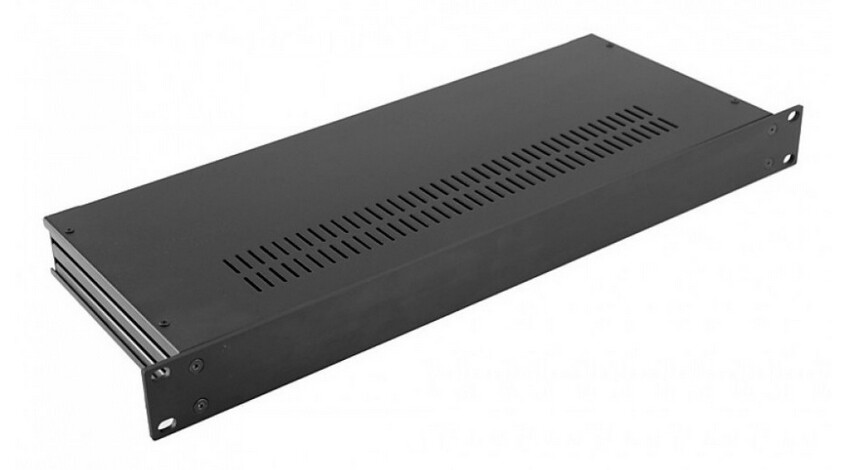

Pour le boîtier, j'ai opté pour celui-ci:

Le lien pour le commander:
https://www.audiophonics.fr/fr/boitiers-1u-slimline/hifi-2000-boitier-slimline-1u-170mm-facade-4mm-noir-p-1458.html

Pour la façade + le boîtier, il faut compter 170.00€. Vu la qualité du préampli, je ne regrette pas mon achat.

Je ferais une vidéo du montage de ce préampli et de ses essais.

Si vous êtes intéressez par ce préampli, je suis actuellement en train de finir d'assembler une dizaine de modules électroniques avec leur alimentation 240V / 30Volts et un module de sortie comprenant:
-Une sortie unbalanced pour relier le préampli aux pédales d'effet.
-Une sortie balanced pour relier le préampli à une table de mixage ou une interface audio A/D

Donc, patience, la suite arrive :clin:

Fred

Sitron

122

Posteur·euse AFfiné·e

Membre depuis 4 semaines

35 Posté le 04/08/2025 à 21:06:01

⊙ merci pour ce sympathique et néanmoins très documenté partage : - )
⊙ concernant le bruit généré par les résistances carbones, as-tu une idée de l'explication de l'origine ? font-ils "antenne" ? (c'est la première fois que je lis ceci)

adoptant du slow gear, du slow play, de la simplicité, du 侘寂, de l'imperfection, de la non volonté de quoi que ce soit (ou d'autre chose).

Sitron

122

Posteur·euse AFfiné·e

Membre depuis 4 semaines

36 Posté le 04/08/2025 à 21:34:35

★ concernant ma question qui concernait les résistances carbone et le bruit, j'ai trouvé ceci qui confirme bien ton retour d'expérience : -) : https://fr.pcbtok.com/film-de-carbone-vs-r%C3%A9sistances-%C3%A0-film-m%C3%A9tallique

adoptant du slow gear, du slow play, de la simplicité, du 侘寂, de l'imperfection, de la non volonté de quoi que ce soit (ou d'autre chose).

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

37 Posté le 05/08/2025 à 08:02:50

Citation de Sitron :

https://fr.pcbtok.com/film-de-carbone-vs-r%C3%A9sistances-%C3%A0-film-m%C3%A9tallique

J'ignore si ce résumé/comparatif est généré par une IA ou simplement une mauvaise traduction, mais par endroit, heu... ça fait un peu mal au cheveux.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

Sitron

122

Posteur·euse AFfiné·e

Membre depuis 4 semaines

38 Posté le 05/08/2025 à 08:21:20

- vu la société et le nombre de langues disponibles je pencherai plus pour une traduction automatisée (il suffit de voir la page présentant l'équipe, dont la 'directrice' qui a rédigé cet article, pour s'en convaincre)
- passé le détail de la forme, de la langue, le fond est quand à lui bien intéressant je trouve : - )

adoptant du slow gear, du slow play, de la simplicité, du 侘寂, de l'imperfection, de la non volonté de quoi que ce soit (ou d'autre chose).

[ Dernière édition du message le 05/08/2025 à 08:22:30 ]

Rémy M. (chimimic)

14237

Modérateur·trice thématique

Membre depuis 22 ans

39 Posté le 05/08/2025 à 08:38:57

Citation de Sitron :

passé le détail de la forme, de la langue, le fond est quand à lui bien intéressant je trouve : - )

Bien sûr, certaines infos sont intéressantes...
Mais si on se penche sur le bruit intrinsèque (sujet traité ici), difficile de comparer les valeurs exprimées...
Perso, je ne vois pas comment on peut valider qu'une valeur de "10 uV/V" (carbone) est "moins bien" que "-32 dB à -16 dB" (métal). Sans compter le fait que les unités utilisées (non cohérentes et non significatives) posent un peu question...

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

arterim

843

Posteur·euse AFfolé·e

Membre depuis 19 ans

40 Posté le 05/08/2025 à 10:51:22

Citation de Rémy M. (chimimic) :

Mais si on se penche sur le bruit intrinsèque (sujet traité ici), difficile de comparer les valeurs exprimées...
Perso, je ne vois pas comment on peut valider qu'une valeur de "10 uV/V" (carbone) est "moins bien" que "-32 dB à -16 dB" (métal). Sans compter le fait que les unités utilisées (non cohérentes et non significatives) posent un peu question...

J'ai eu la même réflexion, Ça ne veut rien dire.

Fred
