Sujet de la discussion Tonalité - Baisse du volume
Bonjour,

lorsque je baisse la tonalité sur les 2 boutons, le son diminue progressivement. En fin de course, le son se coupe.
Est-ce normal ?
Est-il possible de remédier à cela ?
Merci pour votre aide :)
2
Salut

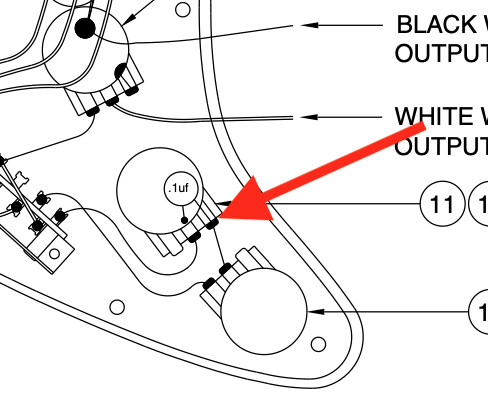

si j'en crois la cablage, (pris https://p4.zdassets.com/hc/theme_assets/549136/200076499/010-0100B_SISD.pdf )
c'est comme si le condo était en court circuit, vérifie cela.
3
Salut Patrick,

je regarde et je te dis ça d'ici une petite heure, merci :)
4
Tu ne mentionnes pas avoir modifié ou travailler sur la guitare.
Un problème créé à l'usine ou par le guitariste peut avoir des solutions différentes
5
Désolé pour le jet lag :mrg:
Non effectivement, je n'ai rien fait sur la guitare, c'est juste le constat du jour.
Habituellement je ne joue pas trop avec la tonalité.

J'ai vérifié par rapport au schéma tout est OK.
J'ai refait 2 soudures qui ne me paraissait pas nettes.
Un petit check à nouveau de la tonalité...alors pour être précis, le son ne se coupe pas mais il est nettement diminué quand je suis sur 1. Du coup surement un comportement normal au final non ? :)
6
Anormal certain.

7
Citation de latole :
Anormal certain.

Il y a quelque chose qui t'échappe dans tes vérifications et une soudure ne peux pas causer ce problème

[ Dernière édition du message le 02/02/2022 à 20:55:45 ]

8
Est-ce que le potard de tone joue son rôle ?
J'ai eu la même chose et c'était le condo qui avait lâché
9
Ce condo là ne peut pas lâcher, au pire se dessouder mais venant d'usine c'est presque impossible.
Explique plus
10
Parfois, le condo peut être en court-circuit (c’est arrivé sur des guitares que je réparais/réglais), à vérifier si ce n’est déjà fait !
11
Incroyable !

J'ai réparer des dizaines de guitares et des amplis encore plus et je n'ai jamais rencontré ce type de problème avec ces condensateurs céramique.
Et sur une guitare avec des milli volts ils ne sont soumis a aucun stress électrique.

Je n'y croit tout simplement pas

[ Dernière édition du message le 02/02/2022 à 21:51:57 ]

12
Citation de Orcha :
Est-ce que le potard de tone joue son rôle ?
J'ai eu la même chose et c'était le condo qui avait lâché


Oui les 2 potards de tonalité jouent bien leur rôle.
13
Citation de latole :
Incroyable !

J'ai réparer des dizaines de guitares et des amplis encore plus et je n'ai jamais rencontré ce type de problème avec ces condensateurs céramique.
Et sur une guitare avec des milli volts ils ne sont soumis a aucun stress électrique.

Je n'y croit tout simplement pas


Et pourtant c'est bien ce qu'il se passe. Lorsque je mets les potards de tonalité sur 1, le volume chute énormément (sans se couper entièrement).
Je pense que je vais l'amener chez le luthier.
14
La patte du pot de tonalité où est souder une patte du condensateur doit toucher au boitier de pot ( la masse )

Regarde avec attention, tu vas le voir


[ Dernière édition du message le 02/02/2022 à 23:25:41 ]

15
Citation de latole :
La patte du pot de tonalité où est souder une patte du condensateur doit toucher au boitier de pot ( la masse )

Regarde avec attention, tu vas le voir

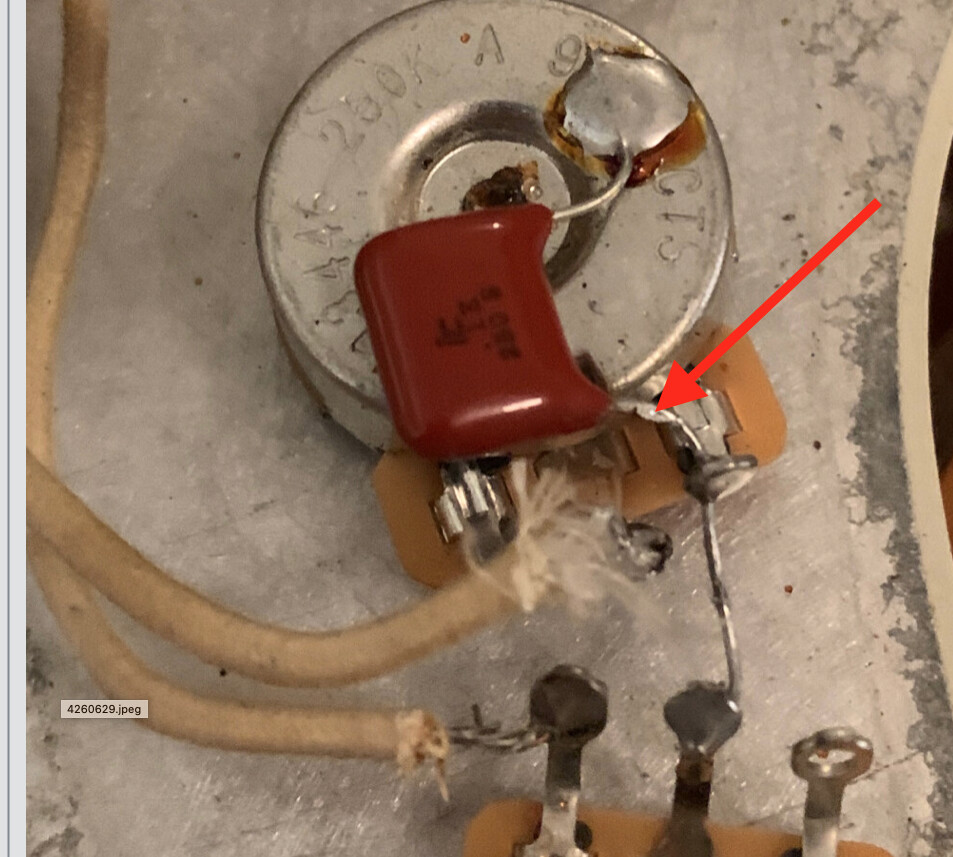

Voilà une photo du condensateur.
Les soudures me semblent bonnes par contre, est-ce bien un 0,1 uf comme indiqué sur le manuel ?

Je relance de 10 avec la question suivante également.

Mes boutons de tonalité modifient le son du micro du milieu et du micro manche (et positions intermédiaires incluant ces micros bien sûr), aucune modification de la tonalité en position 1, c'est à dire lorsque seul le micro chevalet est sélectionné.
Tout est bon ?

[ Dernière édition du message le 02/02/2022 à 23:42:43 ]

16
L’absence de tonalité sur le micro aigu est normal, c’est câblé comme ça sur l’originale. D’ailleurs certains modifient le câblage pour avoir une des 2 tonalités sur ce micro.
17
Citation de BruitSourd :
Citation de latole :
La patte du pot de tonalité où est souder une patte du condensateur doit toucher au boitier de pot ( la masse )

Regarde avec attention, tu vas le voir



Voilà une photo du condensateur.
Les soudures me semblent bonnes par contre, est-ce bien un 0,1 uf comme indiqué sur le manuel ?

Je relance de 10 avec la question suivante également.

Mes boutons de tonalité modifient le son du micro du milieu et du micro manche (et positions intermédiaires incluant ces micros bien sûr), aucune modification de la tonalité en position 1, c'est à dire lorsque seul le micro chevalet est sélectionné.
Tout est bon ?

Pour le condensateur, il est indiqué .1K,. ça doit plutôt faire 100pF donc 0,1nF. La masse du potard est faite par contact avec la plaque, mais est-ce que la plaque est bien raccordée à la masse du circuit ?
18
Citation :

Pour le condensateur, il est indiqué .1K,. ça doit plutôt faire 100pF donc 0,1nF. La masse du potard est faite par contact avec la plaque, mais est-ce que la plaque est bien raccordée à la masse du circuit ?


Je ne comprends pas techniquement cette fin de phrase : "est-ce que la plaque est bien raccordée à la masse du circuit ?"
Pourrais-tu éventuellement traduire cette question par un schéma afin que cela soit plus parlant pour moi.
Merci beaucoup :)

[ Dernière édition du message le 03/02/2022 à 09:56:16 ]

19
Citation de gromeul :
L’absence de tonalité sur le micro aigu est normal, c’est câblé comme ça sur l’originale. D’ailleurs certains modifient le câblage pour avoir une des 2 tonalités sur ce micro.

Merci pour la confirmation.
20
Citation de gromeul :
L’absence de tonalité sur le micro aigu est normal, c’est câblé comme ça sur l’originale. D’ailleurs certains modifient le câblage pour avoir une des 2 tonalités sur ce micro.


Ce n'est pas le problème dont il est question ; Le son coupe

Je cite:

"....Lorsque je mets les potards de tonalité sur 1, le volume chute énormément (sans se couper entièrement).
21
Citation de latole :
Citation de gromeul :
L’absence de tonalité sur le micro aigu est normal, c’est câblé comme ça sur l’originale. D’ailleurs certains modifient le câblage pour avoir une des 2 tonalités sur ce micro.


Ce n'est pas le problème dont il est question ; Le son coupe

Je cite:

"....Lorsque je mets les potards de tonalité sur 1, le volume chute énormément (sans se couper entièrement).


Euh... Si tu avais regardé juste au-dessus de ma réponse, tu aurais vu que la question était posée, donc j'ai répondu :clin:...

Voilà, merci, bonne journée !

[ Dernière édition du message le 03/02/2022 à 10:27:38 ]

22
" Lorsque je mets les potards de tonalité sur 1, le volume chute énormément (sans se couper entièrement)."

-Précise svp; le chiffre 1 ou le micro aigue / pont ?
Tu as vérifier que cette patte ne touche pas le corps/ masse du pot ? Tu n'en dit rien !


23
Citation de gromeul :


Euh... Si tu avais regardé juste au-dessus de ma réponse, tu aurais vu que la question était posée, donc j'ai répondu :clin:...

Voilà, merci, bonne journée !


J'en fais plus que toi pour aider !
24
Latole a raison, si cette patte touche la masse, c'et le bowdel :mrg:! Et parfois, ça ne touche pas plaque démontée mais ça touche plaque remontée donc il ne faut hésiter à l'écarter du potard avec l'extrémité d'un tournevis plat par exemple...
25
Citation de latole :
Citation de gromeul :


Euh... Si tu avais regardé juste au-dessus de ma réponse, tu aurais vu que la question était posée, donc j'ai répondu :clin:...

Voilà, merci, bonne journée !


J'en fais plus que toi pour aider !


C'est bon, t'as gagné, c'est toi qui fait pipi le plus loin, bravo :bravo:!
