[HP] Les photos de vos haut-parleurs ! Sono, Hi-Fi, Guitare ... (46/47)

G²

13458

Membre d’honneur

Membre depuis 21 ans

Sujet de la discussion Posté le 10/02/2010 à 18:11:58

Hey !

J'invite qui souhaite participer à déposer une photo des haut-parleurs qu'il utilise ! N'hésitez pas à participer et si vous le souhaitez à déposer un petit commentaire/avis/conseil d'utilisation sur ceux-ci !

Juste deux petite régles de participation : un seul modèle de haut parleur par message, et aucun HS (que de la photo) . Tout message sans photo sera automatiquement supprimé.

J'insiste bien sur le principe, pour que si un membre à l'occasion souhaite voir la photo d'un HP, et avoir un avis rapide sur celui-ci, que l'on puisse le rediriger tres facilement sur un post en particulier.

Un sujet pour parler en détail des différentes photos présentées est disponible ici :

Ici on parle Haut-Parleur !

Je commence

RCF LF 18G400

Haut parleur de 46cm de diamètre, 1000 Watts AES, 97.5 dB 1W/1m bobine 4". Un superbe haut-parleur de grave capable de fonctionner dans une caisse pas nécessairement super imposante pour du 18". Peut descendre tres bas ! Un de mes coups de coeurs je ne le cache pas.

Dispo aux alentours de 280€ chez B Corde par exemple.

G² aka Gérard Germain, Gaspard Groseille, Gaston Garnier, Günther Gestapo

Vends ampli sono haute puissance ici.

[ Dernière édition du message le 11/02/2010 à 20:38:20 ]

Ipwarrior

8487

Je poste, donc je suis

Membre depuis 21 ans

1126 Posté le 24/08/2023 à 20:02:24

Les haut-parleurs Cleveland Vega ont été développés par Michel Visan, avant l'apparition de la marque Davis Acoustique, à l'époque de Audax.
Typiquement ce sont des hps Hi-Fi de faible rendement à grand débattement.
Il est possible en principe de les mesurer, parce qu'à l'époque il n'est pas sûre que les paramètres thiele small étaient démocratisés.
D'après ce que j'ai pu trouver un Cleveland Vega de 21cm faisait 25W, il serait raisonnable de penser que le modèle présenté puisse au moins supporter 40W.
Il faudrait voir dans la base de Dominique Pétoin à Audax si les références des Vega existent.
Attention c'est du bas rendement en membrane ultra-légère, donc hyper basse fréquence de résonance pour compenser sinon ça le fait pas.
Un 21 cm se négociait 63 euros.

1

[ Dernière édition du message le 25/08/2023 à 01:27:06 ]

venuxdeluxe

5983

Je poste, donc je suis

Membre depuis 14 ans

1127 Posté le 25/08/2023 à 11:23:11

Citation :

Attention c'est du bas rendement en membrane ultra-légère, donc hyper basse fréquence de résonance pour compenser sinon ça le fait pas.

Une membrane légère est employée pour un rendement plus élevé et son poids augmente sa fréquence de resonance contrairement à une membrane " lourde " et une suspension souple . Il est probable que ce Cleveland Vega de 21cm ai un rendement autour de 90 à 94 db / 1 W @ 1 M , une bonne valeur typique pour ce genre de HP

0

"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............

There's also a negative side."

Ipwarrior

8487

Je poste, donc je suis

Membre depuis 21 ans

1128 Posté le 26/08/2023 à 14:35:51

Il est possible que le haut-parleur Vega soit celui-ci, mais cela n'est pas sûr à 100% :
https://www.petoindominique.fr/php/mysql_listehp3.php?marque=VEGA
Et comme je l'ai déjà dit plus haut, la membrane est trop légère.
Le paramétrage idoine étant en 72 grammes et un BL 16 NA pour un même Re en 106 litres de charge pour du 40Hz pour un couplage idéal en puissance sur du 585 cm².

0

Ipwarrior

8487

Je poste, donc je suis

Membre depuis 21 ans

1129 Posté le 26/08/2023 à 22:05:29

Pour les haut-parleurs Triangle, il faut voir lequel c'est, par la masse et son diamètre :
https://www.petoindominique.fr/php/mysql_listehp3.php?marque=TRIANGLE
En effet si dans les documentations du constructeur tu as la masse net du hp, tu peux le retrouver par ce biais.
Cela reste du hp boomer-médium à moyen-fort qts, donc parfois il faut une enceinte vraiment sur-mesure.

1

[ Dernière édition du message le 26/08/2023 à 22:11:08 ]

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

1130 Posté le 07/10/2023 à 17:40:28

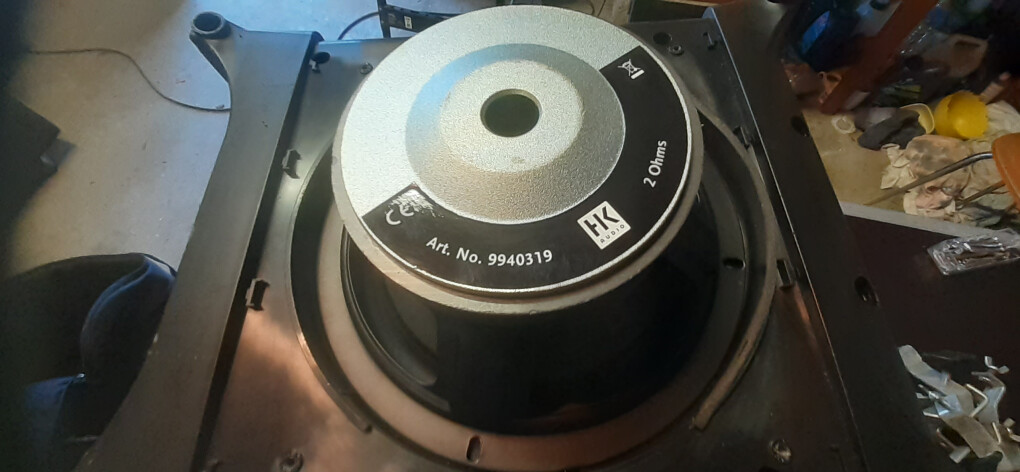

Le petit boomer du caisson HK nano 300.
Un modèle 2 ohms fabriqué par celestion.

1

Hectoplet

120

Posteur·euse AFfiné·e

Membre depuis 5 ans

1131 Posté le 31/05/2024 à 19:22:16

Citation de olicam :

Bonjour
quelqu'un connaitrait il le modèle de ces haut parleurs, à priori AUDAX médium ou large bande 17 cm, et leur valeur approximative.

Merci
Olivier

Je ne pense pas que ces HP soient des AUDAX mais ils semblent etre de très bonne qualité, ce sont des médiums avec ogive de dispersion

0

bamifou

397

Posteur·euse AFfamé·e

Membre depuis 13 ans

1132 Posté le 01/10/2024 à 21:51:22

S110 Audiofocus

1

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

1133 Posté le 01/10/2024 à 23:05:00

C'est étonnant du P.audio dans du AF. Souvent, c'est du Faital. C'est la marque favorite du concepteur de la marque d'après mes souvenirs.

0

bamifou

397

Posteur·euse AFfamé·e

Membre depuis 13 ans

1134 Posté le 01/10/2024 à 23:23:16

Ce sont de anciens model AF ! 🙂

Il explique le choix de Hp dans un ancien pdf AF sur la série S !

1

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

1135 Posté le 02/10/2024 à 09:08:47

Celui là c'est le 15" de la S115 mk2.
( SD15 à bobine 4,5")

0

Petermaler

1620

AFicionado·a

Membre depuis 18 ans

1136 Posté le 02/10/2024 à 09:09:41

C'est du génie, et niveau finances ça n'a pas du engendrer un énorme surcout, autant en conception qu'en fabrication. C'est, de mon point de vue, clairement une philosophie qui gagnerait à être largement répandue.

2

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

1137 Posté le 02/10/2024 à 20:02:57

C'est chouette en effet, dans la philo des black widow de peavey... par contre, le recone doit être un peu cher vu qu'il comporte saladier + équipage mobile.

0

Stephane092

28

Nouvel·le AFfilié·e

Membre depuis 12 ans

1138 Posté le 02/10/2024 à 20:16:24

Il y a longtemps, j'ai eut un Fender Twin Reverb avec des JBL

Maintenant, j'ai 1 cab Hesu

Et 2 cab type EV TL 806 avec WGS 12L

J'ai fait une mesure a 1m de ce montage

1

michel.29

3342

Squatteur·euse d’AF

Membre depuis 16 ans

1139 Posté le 03/10/2024 à 00:34:47

j'ai croisé un de ces Twin-reverb équipés JBL
des clones de E120 en version OEM pour Fender reconnaissables au saladier orange
un bon moyen de casser le dos du guitariste
le twin doit bien peser 50Kg dans cette version
un Hp est déja à plus de 10Kg avec ce gros aimant

j'ai sauvé 2 de ces E120 pour des soudures corrodées entre la tresse et le fil de la bobine mobile

0

Stephane092

28

Nouvel·le AFfilié·e

Membre depuis 12 ans

1140 Posté le 03/10/2024 à 08:01:25

Oui, je confirme, impossible a porter surtout avec la simple poignée sur le dessus, mais heureusement, il y avait des roulettes


0

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

1141 Posté le 05/10/2024 à 13:45:33

Hp ph154 fait par phl pour L-acoustics. Récupéré pour 100€ en raison d'y coup sur le cache noyau. Il va me servir à retaper un powo dont l'ampli était hs en un caisson amplifié... le delta15 d'origine ne me plaisait pas... bien évidemment, la boîte sera ré-accordée et renforcée. L'ampli sera remplacé par l'électronique d'un rmx1450 bridgée avec le transfo d'un usa850 et le filtrage sera confié à un dsp23 Das.

1

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

1142 Posté le 05/10/2024 à 13:58:16

Le delta15 d'origine du powo...

1

Ipwarrior

8487

Je poste, donc je suis

Membre depuis 21 ans

1143 Posté le 05/10/2024 à 15:47:11

Bizarre ce cab Hesu avec 2 Hp différents ...Cela doit être un hp "Transformer".

0

[ Dernière édition du message le 05/10/2024 à 15:47:44 ]

michel.29

3342

Squatteur·euse d’AF

Membre depuis 16 ans

1144 Posté le 06/10/2024 à 23:11:00

plus vraiment la même chose avec un PHL dans le caisson du Powo
tu ne luis mets que l'ampli pour le sub + son DSP
ou tu tentes de caser avec 2 canaux d'ampli pour les têtes ?
pas décider à changer les MJ11015 et 11016 ?
cet ampli est dimensionné au plus juste
j'en ai vu passer 2 en réparation ( HK lucas 1000)

probablement un bon gain en SPL avec le PHL + l'intégration du RMX1450 pour attaquer ce PHL

0

[ Dernière édition du message le 06/10/2024 à 23:14:06 ]

Ju nad be

1602

AFicionado·a

Membre depuis 10 ans

1145 Posté le 07/10/2024 à 12:14:44

Slt Michel. Oui, juste amplification du sub et dsp par manque de place. Le phl, je dois mesurer mais il me semble assez proche d'un 6201mnd. Il lui faut une petite centaine de L. Le logement hp fait actuellement 107l brut et je vais perdre 3/4l car je dois creuser pour insérer l'ampli ( le module original fait 7cm, le qsc est un module standard de 88mm au niveau du dissipateur) et le transfo du 850 fait environ 13cm de haut. Je vais perdre aussi un peu car je vais devoir allonger l'évent pour baisser l'accord. Je compte qu'il me restera 90l environ...

Pour l'ampli original, j'ai une petite idée pour faire une paire d'enceintes actives...j'ai 2 power NI150 à la cave + une paire de st304 + 1 paire de tf0818 + une paire de sm112v1pour le moment dans le salon qui vont bientôt être remplacés par 8 8br40 pour des raisons esthétiques (madame). L'alim des ni150 étant relativement bien dimensionnée par rapport à la puissance de sortie et les aigus/médiums ne sollicitant pas trop l'ampli, je pensais alimenter aigu/médium via la carte ampli du ni150 et le grave par une carte du powo bridgée dans chaque enceinte. Les tensions d'alim devraient matcher...

Sinon, côté sub, je devais surtout Gagner en descente et précision...le delta15 a une sensi relativement élevée et l'accord haut implique qu'avec peu d'énergie, le caisson du powo sort un bon niveau...au prix d'un grave court et un peu brouillon...l'idée est da faire un sub compact qui sonne bien avec de la récup...

1

dj25

17

Nouvel·le AFfilié·e

Membre depuis 14 ans

1146 Posté le 30/12/2024 à 18:31:24

Salut à tous
étant novice dans le domaine du HP ,je me demandais si il fallait vers un remembranage sur des HP qui tourne tout le temps , genre dans une entreprise de sonorisations et perd t'il de la sensibilité à force d être soliciter ?.
En gros voilà mon probleme je me suis trouver 2 sub 238s d occasions , et me suis aperçus que sur un HP il y a une espèce de craquelure tout autour de la menbrane .
J 'ai même démonter le HP pour voir si l l'arrière était pareil mais j'ai rien vu d'anormal , j'ai aussi balancer une sinus à 30 hz pour faire bouger le HP et aucun bruit anormal , et il bouger bien sans déformation visuel .
Et après renseignement c est le vernis tropicalisation fait par PHL-Audio qui a craquer par sur excursion .
Voilà une photo du HP en question

Merci d avance

0

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

1147 Posté le 30/12/2024 à 18:35:59

oui, ce hp a subi des excursions trop importantes et la membrane c'est légèrement pliée.
Il fonctionnera encore mais il est fragilisé.

1

venuxdeluxe

5983

Je poste, donc je suis

Membre depuis 14 ans

1148 Posté le 31/12/2024 à 02:11:46

Plus que le vernis craquelé c'est le verdâtre autour du cache-noyau qui m'interpelle ....de la mousse dû à l'humidité ???

0

"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............

There's also a negative side."

brikabrak

5745

Je poste, donc je suis

Membre depuis 16 ans

1149 Posté le 31/12/2024 à 09:12:06

Ce doit ètre la couleur de la colle utilisée lors d'un précédent remembranage.

0

dj25

17

Nouvel·le AFfilié·e

Membre depuis 14 ans

1150 Posté le 31/12/2024 à 10:03:35

c est bien ça le vert c 'est la colle d un précédent remembranage et on voie aussi la colle Néoprène autour de la suspension, je pense que je vais refaire rembraner les 2 HP d un caisson pour etre tranquille .
et je trouver qui sont pas un gros rendement qui normalement 102db et 2000w en double 38cm apg 238s par rapport à mes 8001s rcf de 98 db 1000w sa devrait poussé plus qu'un simple 18 ?

0
