Sujet Des photos de vos home-studios et les discussions qui vont avec

Citation de : marioshand

Hate de voir ta régie "icon" installée! elle est trop classe

 Et moi donc !..... Ca va avoir de l'allure qd tout sera fini, surtout ca sera fonctionnel et le son devrait être terrible  ;)

Tous les périf et micro seront sur le patch (7U de patch tout de même....), donc tout sera reconfigurable à la volée....

Non, je pense que le patch est en classique Bantam (ou TT). Les prises XLR de la live room arrivent sur les patch (symétrique bien sûr). Offenbach, tu confirmes?

offenback, dans la live room, tu mets des platines murales XLR dans ce genre ? :

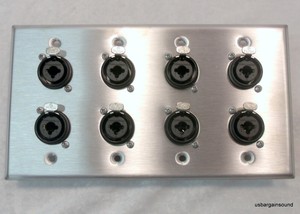

ou bien tu prends du combo ?:

Alors.... Vaste question pour le patch...

J'ai planché toute la nuit dernière pour tout bien définir...

Je vais pas entrer dans des détails techniques trop précis sinon je vais faire bugger AF !!!

Alors dans la live room se trouvera 3 points de connexions autour de la pièce.

le principal sera constitué d'un boitier fait maison avec cette plaque (thomann, 8€)

 Le boitier sera fixé au mur à environ 40cm du sol. Dessus il y aura 8 embases XRL pour brancher les micros, 4 embases Jack pour aller vers les casques, 1 ou 2 RJ45 au format neutrik, et peut être 2/3 autre trucs... (à voir).

2eme et 3eme point avec ces plaques là (thomann 5€):

2 plaques dans chaque point de branchement, avec chacun 2 XLR, 1 Jack et 1 prise libre.....

De ces 3 points il y aura 3 multipaires qui iront se retrouver sur le patch dans la régie.

Le patch sera composé d'un patch Samson que j'ai déjà (48 point en jack symétrique) et de 3 autres dans le même style, probablement celui ci (Neutrik à 44€ chez thomann, tout symétrique):

Donc 4 patch pour les niveaux lignes. les 6 embases jacks de la live room seront alimentés via ces patchs.

Pour les micros, je ne préfère pas utiliser ce type de patch. Ca pourrait biensûr fonctionner, mais c'est risqué à cause du court circuit au moment ou on branche/débranche le jack. Le XLR n'a pas ce problème.... Et je parle pas d'envoyer par erreur du 48V dans un conpresseur ou un EQ......... Si l'étage d'entrée est fragile, bam au SAV....

Donc je vais utiliser 3 facades rack 1U chacune percée de 12 trous format neutrik serie D. Les 12 micros de la tracking room arriverons sur 12 XLR de ce patch "micro", et toutes les entrées micro des preamplis (ça en fait qd même 18 pour l'instant avec la consoles.... et j'au quelques projets de construction de nouveaux preampli.....) auront aussi chacune leur prise XLR sur ce patch. Ainsi j'envoie n'importe quel prise micro de la live room dans n'importe quel preamp.

Tout passe systématiquement par le patch. Toutes les entrée/sorties A/D D/A toutes les entrée/sorties de tous les périf....

pour les casques j'utilise le HP60 de presonus qui gère 6 cannaux différents, à partir de 2 sources A/B qu'on peut doser différement pour chacune des 6 sorties. Avec en plus une entrée auxilaire pour chaque canal dosable aussi. Le HP 60 sera lui aussi relié de partout au patch.

Ca fait des dizaines et des dizaines de connecteurs et de metre de multipaire.... mais il existes des octoapaires de 3m/6m déjà câblés en jack symétrique, je vais en utiliser pour les cablage en jack et je vais cabler moi-même tout ce qui est en XLR. Yen a qd même dans les 500/600€ facile juste en cable et embase pour cabler tout ça.

Par contre qd ca sera fait, il n'y aura aucune limite de cablage....

De façon pratique, une baie de rack de 20/22U sera dédiée à :

- carte son RME FF800 pour l'instant (prochaine étape passer au MADI...)

- 2 convertisseurs AD/DA 8in 8out Customisé (refonte de la partie analog de l'ADA8000 behringer, avec bypass complet des preamp bof qu'on est obligé de traverser sur les entrée lignes ! quelle horreur..... )

- HP60 de presonus (retour casques)

- Central station pour le monitoring (avec télécommande intégrée dans le meuble avec les surfaces de contrôles)

- 4 patch LINE

- 3 patch MIC

- L'alim de la console (?) à voir si je met le rack là. Il est silencieux, mais le transfo pourrait rayonner un peu sur le patch ?? bon c'est un gros torique de qualité donc à priori pas de soucis.... mais bon, vaut lieux rester prudent qd meme...

Les périfs (preamp et traitement) seront dans un rack de 3 baies de 14 ou 15 U (à construire...).

Voilà j'espère que ça répond un peu aux questions ;)

Ca fait un petit moment que j'ai pas fait de MaJ ici :

Vue d'ensemble:

Le dernier jouet :

Et un coup de neuf sur la MPC, avec (enfin) les fameux nouveaux pads:
