TS pour le Prophet 5.
En fait la sortie "LEFT/Mono" est une sommation de signal L et du signal R.
Quand on branche aussi un câble dans la prise R, la liaison entre le canal R et le canal L est coupée mécaniquement par l'insertion du jack grâce au système de languette tout simple en photo ci-dessous:
Du coup le signal qui arrive à la borne de la prise R n'est plus retransmis jusqu'à la prise L car le jack inséré dans la prise écarte la languette qui faisait la connexion .
Il y a trois points de soudure sur cette prise:
-Un pour l'arrivée du signal
-Un pour le renvoi du signal, relié au précédent via la languette
-Un pour la masse.
Dans ce cas précis c'est normal que ça ne fonctionne pas correctement, car il s'agit d'une sortie casque stéréo, et non d'une vraie sortie ligne. Relié à une entrée symétrique, celle-ci va faire un L-R, et toute la partie mono du signal va quasiment disparaitre, et le son sera "weak" comme indiqué, surtout que ç'est un synthé qui sort en mono.
Concernant le choix TS / TRS, on parle de synthés avec de vraies sorties lignes, pas de bricolage mesquin made in USA...
Ben alors là je m'excuse mais il faudrait savoir, on ne cesse de nous dire que Moog c'est de la qualité artisanale, petite entreprise familiale qui fabrique du matos roulé sous les aisselles dans le respect du travail et de ses salariés etc. alors quoi ? On nous mentirait ?
BBmiX
7623
Je poste, donc je suis
Membre depuis 21 ans
Analog_Keys
6945
Je poste, donc je suis
Membre depuis 3 ans
Citation de IPM :
Bon en gros… on se prend la tête avec ces sorties… c’est globalement assez mal documenté en général …
Exemple un minimoog sort en mono TS un arp2600 en trs un prophet 5 en trs un juno60 en ts…
C’est lourd
TS pour le Prophet 5.
MC, t'es pas hip-hop parce que tu portes des strings à capuche.
MatoOo
1414
AFicionado·a
Membre depuis 4 ans
Analog_Keys
6945
Je poste, donc je suis
Membre depuis 3 ans
Et pour ceux qui pensent qu’ils peuvent utiliser un câble TRS systématiquement voici un extrait du manuel du Grandmother.
MC, t'es pas hip-hop parce que tu portes des strings à capuche.
[ Dernière édition du message le 02/06/2023 à 21:14:11 ]
Beatless
13641
Drogué·e à l’AFéine
Membre depuis 20 ans
M'enfou, j'ai pas de grand-mère.
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
Poykeh
1189
AFicionado·a
Membre depuis 6 ans
Citation de Deltank :
Citation de BBmiX :Et les sorties synthés, L=mono , ok, mais L uniquement ou L+R en sommation ???
Pour le coup, habituellement (pas toujours, sinon c'est trop facile), la sortie marquée L=Mono implique une détection d'absence de Jack sur la sortir R, qui fait que le signal R est envoyé aussi sur la sortie L, et qu'il y a sommation L+R sur la sortie L=Mono.
Mais il se peut aussi que pour faire des économies, il n'y ait qu'une sérigraphie "L=Mono", et pas de sommation en interne.
Pour être sûr, il faut tester sur le synthé en réglant le panoramique de sortie, d'une manière ou d'une autre.
En fait la sortie "LEFT/Mono" est une sommation de signal L et du signal R.

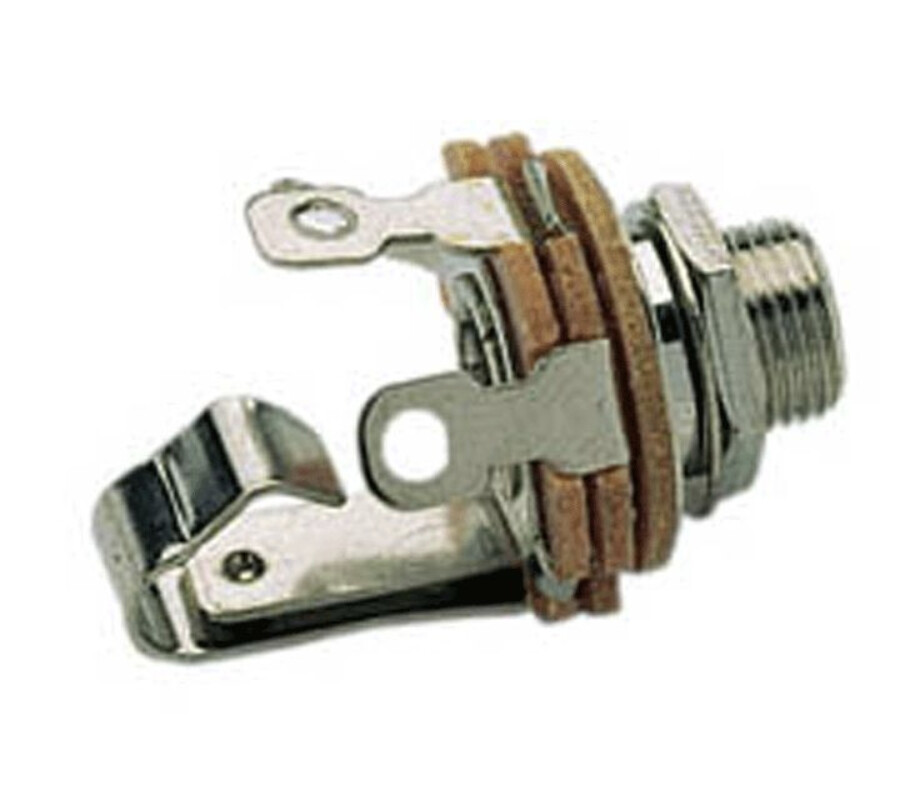

Quand on branche aussi un câble dans la prise R, la liaison entre le canal R et le canal L est coupée mécaniquement par l'insertion du jack grâce au système de languette tout simple en photo ci-dessous:
Du coup le signal qui arrive à la borne de la prise R n'est plus retransmis jusqu'à la prise L car le jack inséré dans la prise écarte la languette qui faisait la connexion .
Il y a trois points de soudure sur cette prise:
-Un pour l'arrivée du signal
-Un pour le renvoi du signal, relié au précédent via la languette
-Un pour la masse.
Deltank
2618
Squatteur·euse d’AF
Membre depuis 21 ans
Citation de Analog_Keys :

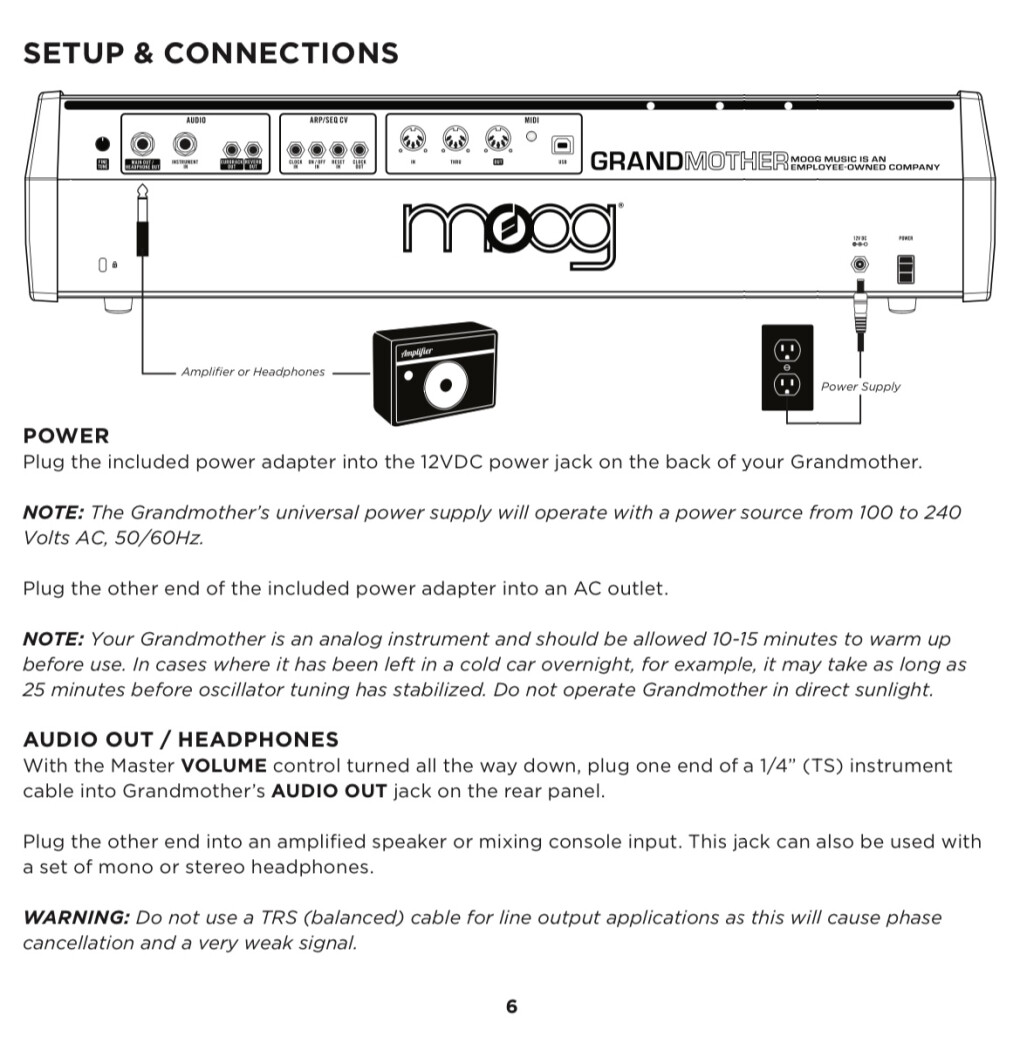

Et pour ceux qui pensent qu’ils peuvent utiliser un câble TRS systématiquement voici un extrait du manuel du Grandmother.
Dans ce cas précis c'est normal que ça ne fonctionne pas correctement, car il s'agit d'une sortie casque stéréo, et non d'une vraie sortie ligne. Relié à une entrée symétrique, celle-ci va faire un L-R, et toute la partie mono du signal va quasiment disparaitre, et le son sera "weak" comme indiqué, surtout que ç'est un synthé qui sort en mono.
Concernant le choix TS / TRS, on parle de synthés avec de vraies sorties lignes, pas de bricolage mesquin made in USA...
"Le monde se divise en deux catégories : ceux qui passent par la porte, et ceux qui passent par la fenêtre." (Tuco)
[ Dernière édition du message le 02/06/2023 à 23:28:00 ]
kosmix
45889
Ma vie est un thread...
Membre depuis 19 ans
Citation de Deltank :
Concernant le choix TS / TRS, on parle de synthés avec de vraies sorties lignes, pas de bricolage mesquin made in USA...
Ben alors là je m'excuse mais il faudrait savoir, on ne cesse de nous dire que Moog c'est de la qualité artisanale, petite entreprise familiale qui fabrique du matos roulé sous les aisselles dans le respect du travail et de ses salariés etc. alors quoi ? On nous mentirait ?
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
Analog_Keys
6945
Je poste, donc je suis
Membre depuis 3 ans
BBmiX
7623
Je poste, donc je suis
Membre depuis 21 ans
