Sujet de la discussion Posté le 16/11/2021 à 23:14:36Création d'un home-studio dans l'Est
Salut tout le monde.
J'ai emménagé l'été dernier dans une nouvelle maison, avec cave dans laquelle je vais faire mon home studio. J'ai une pièce d'environ 20m2 dans laquelle je vais faire une boîte dans la boîte pour faire les choses correctement. Dans ce studio, il y aura une batterie (acoustique), de la basse et de la guitare. Du chant aussi bien sûr.
J'ai commencé à regarder comment construire tout ça et d'ailleurs j'ai pas mal lu le forum d'audiofanzine pour voir les problèmes et solutions possibles. Super intéressant ! Merci à vous tous qui avez bien défriché le terrain et m'avez déjà grandement aidé dans mes réflexions. Maintenant c'est mon tour et je me dis que le forum pourra beaucoup (encore) m'apporter tout en apportant aux autres!
Je vais donc vous solliciter, vous, AFiens, pour m'aider! Merci d'avance!
Tout d'abord, posons le contexte: je ne suis pas un pro et ne souhaite pas le devenir, le studio sera un espace de jeux et d'enregistrements solitaires et collectifs, même si je ne m'interdis pas de dépanner des groupes (faudra que je progresse avant ). Ayant une vie de famille, je vais profiter des nuits pour jouer, ce qui a son importance sur la qualité de l'isolation phonique.
Maintenant le lieu: il s'agit d'une pièce de cave qui a ces avantages et ces inconvénients.
Avantages:
- la pièce est dans une cave qui est saine et semi-enterrée, donc pas mal isolée de base pour ce qui est du voisinage. Mais bon, la batterie, c'est pas non plus à toute heure du jour et de la nuit
- la pièce est complètement centrale dans la cave: il y a le garage d'un côté, une buanderie d'un autre, une chaufferie et une autre pièce de rangement. Encore une fois, c'est top pour l'isolation vers l'extérieur
- la pièce fait environ 20m2 ce qui est le double au moins de ma pièce d'avant!
- la chape de béton est plutôt droite et lisse
Inconvénients:
- sur un des coins de la pièce, j'ai l'escalier qui part donc de la cave et qui monte dans la maison en direct dans les étages. La cage d'escalier est complètement ouverte et y'a pas mieux pour propager du bruit sur toute la hauteur de la cabane.
- sur un autre coin, j'ai les trappes des conduits de cheminées et de gaz qui sont là pour le ramonage. Et j'ai aussi un tuyau qui part du plafond vers le garage pour l'aspiration de la cheminée. Bref, à l'étage on peut avoir la stéréo en direct de la cave grâce au combo escalier ouvert et conduit de cheminée!
- le plafond de la cave est assez bas: 2m50 de mémoire. Et comme il y a les tuyaux d'eau et des câbles électriques qui passent, le plafond de la boîte sera finalement assez bas, vers 2m20 si j'ai de la chance
- deux poutres de soutènement longent le mur côté garage et l'ouverture vers la chaufferie: impossible de placer une porte en dessous
Un petit plan de la pièce avant le début:
Et tel que je compte la faire (l'agencement risque de grandement évoluer):
L'idée est donc de faire une boîte dans la boîte. Au passage, je supprime l'accès côté garage ce qui me fait gagner un peu de place et pas mal d'argent, sans parler de l'isolation. Le mur du garage extérieur sera sous la poutre de soutènement alors que l'existant avec sa porte était juste avant côté studio. Le mur côté intérieur sera donc au niveau de l'ancien mur côté garage. Au passage: je met les conduits de cheminée dans le garage ainsi que la prise d'air de tirage (qui est au plafond et n'est pas représentée ici), ce qui réduit un peu la pièce mais qui règlera à la fois le problème de remontée de son par les conduits et la facilité d'accès à ces conduits par le garage (pour le ramonage).
A tout cela, je vais ajouter une ventilation avec prise d'air frais côté garage et extraction coté pièce rangement sous terrasse en passant par le petit décrocher à gauche du studio, au dessus de la chaufferie. Pour cela j'ai fait des pièges à son en suivant un tuto sur youtube, mais je vous parlerais de ça une prochaine fois
Il y aura aussi un chauffage de 2000W bain d'huile sur le mur de la buanderie tout en haut.
Ca fait plus d'un an que je réfléchi à tout ça et j'ai déjà commencé quelques trucs: j'ai pété le mur côté garage, et c'était jouissif
J'ai aussi déjà fait l'installation électrique qui est en attente: un électricien m'a rajouté sur le tableau un différentiel et deux disjoncteurs donc je peux avoir jusqu'à 24 prises dans le studio que j'ai panaché sur les différents murs pour être le plus modulable possible. J'ai aussi fait arriver un câble Ethernet. Le chauffage et la lumière seront sur des disjoncteurs, et donc des différentiels différents, pour le pas "polluer" le bon jus qui ira alimenter le matos. J'ai du aussi virer toutes les boîtes de dérivations et repasser en direct tous les câbles (qui sont au plafond) qui vont de la buanderie à la chaufferie, de manière à ne pas avoir à tout repéter si je dois re-tirer un câble. J'ai même réussi à rehausser une gaine ce qui m'a bien fait gagner deux centimètres de hauteur de plafond
Pour la suite, j'ai contacté une boîte pro qui va faire la boîte dans la boîte: pose du plafond sur plots antivibratoires, création des murs extérieurs qui ne sont pas ou plus là (vers le garage) et construction des murs internes au studio, avec pose de deux portes acoustiques qui j'espère seront à la hauteur de leur prix (plus de 1000 euros chaque lourde). Une fois tout ça fait, je pourrais installer ma ventilation, faire l'électricité à l'intérieur et poser du parquet, faire le bureau pour la table de mix. ...et commencer à jouer!
Je vais découper un peu chaque étape plutôt que de coller une tartine (comment ça trop tard???) et je mettrais quelques photos.
En espérant que ce thread soit utile, ou à minima distrayant
J'ai emménagé l'été dernier dans une nouvelle maison, avec cave dans laquelle je vais faire mon home studio. J'ai une pièce d'environ 20m2 dans laquelle je vais faire une boîte dans la boîte pour faire les choses correctement. Dans ce studio, il y aura une batterie (acoustique), de la basse et de la guitare. Du chant aussi bien sûr.
J'ai commencé à regarder comment construire tout ça et d'ailleurs j'ai pas mal lu le forum d'audiofanzine pour voir les problèmes et solutions possibles. Super intéressant ! Merci à vous tous qui avez bien défriché le terrain et m'avez déjà grandement aidé dans mes réflexions. Maintenant c'est mon tour et je me dis que le forum pourra beaucoup (encore) m'apporter tout en apportant aux autres!
Je vais donc vous solliciter, vous, AFiens, pour m'aider! Merci d'avance!
Tout d'abord, posons le contexte: je ne suis pas un pro et ne souhaite pas le devenir, le studio sera un espace de jeux et d'enregistrements solitaires et collectifs, même si je ne m'interdis pas de dépanner des groupes (faudra que je progresse avant ). Ayant une vie de famille, je vais profiter des nuits pour jouer, ce qui a son importance sur la qualité de l'isolation phonique.
Maintenant le lieu: il s'agit d'une pièce de cave qui a ces avantages et ces inconvénients.
Avantages:
- la pièce est dans une cave qui est saine et semi-enterrée, donc pas mal isolée de base pour ce qui est du voisinage. Mais bon, la batterie, c'est pas non plus à toute heure du jour et de la nuit
- la pièce est complètement centrale dans la cave: il y a le garage d'un côté, une buanderie d'un autre, une chaufferie et une autre pièce de rangement. Encore une fois, c'est top pour l'isolation vers l'extérieur
- la pièce fait environ 20m2 ce qui est le double au moins de ma pièce d'avant!
- la chape de béton est plutôt droite et lisse
Inconvénients:
- sur un des coins de la pièce, j'ai l'escalier qui part donc de la cave et qui monte dans la maison en direct dans les étages. La cage d'escalier est complètement ouverte et y'a pas mieux pour propager du bruit sur toute la hauteur de la cabane.
- sur un autre coin, j'ai les trappes des conduits de cheminées et de gaz qui sont là pour le ramonage. Et j'ai aussi un tuyau qui part du plafond vers le garage pour l'aspiration de la cheminée. Bref, à l'étage on peut avoir la stéréo en direct de la cave grâce au combo escalier ouvert et conduit de cheminée!
- le plafond de la cave est assez bas: 2m50 de mémoire. Et comme il y a les tuyaux d'eau et des câbles électriques qui passent, le plafond de la boîte sera finalement assez bas, vers 2m20 si j'ai de la chance
- deux poutres de soutènement longent le mur côté garage et l'ouverture vers la chaufferie: impossible de placer une porte en dessous
Un petit plan de la pièce avant le début:
Et tel que je compte la faire (l'agencement risque de grandement évoluer):
L'idée est donc de faire une boîte dans la boîte. Au passage, je supprime l'accès côté garage ce qui me fait gagner un peu de place et pas mal d'argent, sans parler de l'isolation. Le mur du garage extérieur sera sous la poutre de soutènement alors que l'existant avec sa porte était juste avant côté studio. Le mur côté intérieur sera donc au niveau de l'ancien mur côté garage. Au passage: je met les conduits de cheminée dans le garage ainsi que la prise d'air de tirage (qui est au plafond et n'est pas représentée ici), ce qui réduit un peu la pièce mais qui règlera à la fois le problème de remontée de son par les conduits et la facilité d'accès à ces conduits par le garage (pour le ramonage).
A tout cela, je vais ajouter une ventilation avec prise d'air frais côté garage et extraction coté pièce rangement sous terrasse en passant par le petit décrocher à gauche du studio, au dessus de la chaufferie. Pour cela j'ai fait des pièges à son en suivant un tuto sur youtube, mais je vous parlerais de ça une prochaine fois
Il y aura aussi un chauffage de 2000W bain d'huile sur le mur de la buanderie tout en haut.
Ca fait plus d'un an que je réfléchi à tout ça et j'ai déjà commencé quelques trucs: j'ai pété le mur côté garage, et c'était jouissif
J'ai aussi déjà fait l'installation électrique qui est en attente: un électricien m'a rajouté sur le tableau un différentiel et deux disjoncteurs donc je peux avoir jusqu'à 24 prises dans le studio que j'ai panaché sur les différents murs pour être le plus modulable possible. J'ai aussi fait arriver un câble Ethernet. Le chauffage et la lumière seront sur des disjoncteurs, et donc des différentiels différents, pour le pas "polluer" le bon jus qui ira alimenter le matos. J'ai du aussi virer toutes les boîtes de dérivations et repasser en direct tous les câbles (qui sont au plafond) qui vont de la buanderie à la chaufferie, de manière à ne pas avoir à tout repéter si je dois re-tirer un câble. J'ai même réussi à rehausser une gaine ce qui m'a bien fait gagner deux centimètres de hauteur de plafond
Pour la suite, j'ai contacté une boîte pro qui va faire la boîte dans la boîte: pose du plafond sur plots antivibratoires, création des murs extérieurs qui ne sont pas ou plus là (vers le garage) et construction des murs internes au studio, avec pose de deux portes acoustiques qui j'espère seront à la hauteur de leur prix (plus de 1000 euros chaque lourde). Une fois tout ça fait, je pourrais installer ma ventilation, faire l'électricité à l'intérieur et poser du parquet, faire le bureau pour la table de mix. ...et commencer à jouer!
Je vais découper un peu chaque étape plutôt que de coller une tartine (comment ça trop tard???) et je mettrais quelques photos.
En espérant que ce thread soit utile, ou à minima distrayant
Storky
5026
Je poste, donc je suis
Membre depuis 12 ans
301 Posté le 23/05/2023 à 16:41:35
Et les français, c'est le cloud-uspectacle.
Beatless
13642
Drogué·e à l’AFéine
Membre depuis 20 ans
302 Posté le 23/05/2023 à 17:27:10
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
303 Posté le 23/05/2023 à 17:32:28
Il faut que je retienne le mot "uspectacle" pour ma prochaine partie de Scrabble!
Enfin Nico, on a hâte de voir des photos de l'état actuel du studio!
Enfin Nico, on a hâte de voir des photos de l'état actuel du studio!
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
304 Posté le 23/05/2023 à 22:18:41
Ah ah ah j'adore comment la conversation est partie en live en deux secondes!
Je vais commencer par parler des panneaux acoustiques que j'ai fait. J'en ai fait 4 pour commencer, en me basant sur différents tuto.
Je suis parti sur des panneaux de fibre de bois, réputés moins nocifs que ceux en laine de roche ou laine de verre (tout le monde n'est pas d'accord avec ça, mais passons).
Les plaques font 122 x 57,5 cm et 14,5 cm de profondeur. L'idée était d'avoir des panneaux assez profond pour choper le plus de medium possible et pas seulement des aigus. Voici la ref pour les curieux

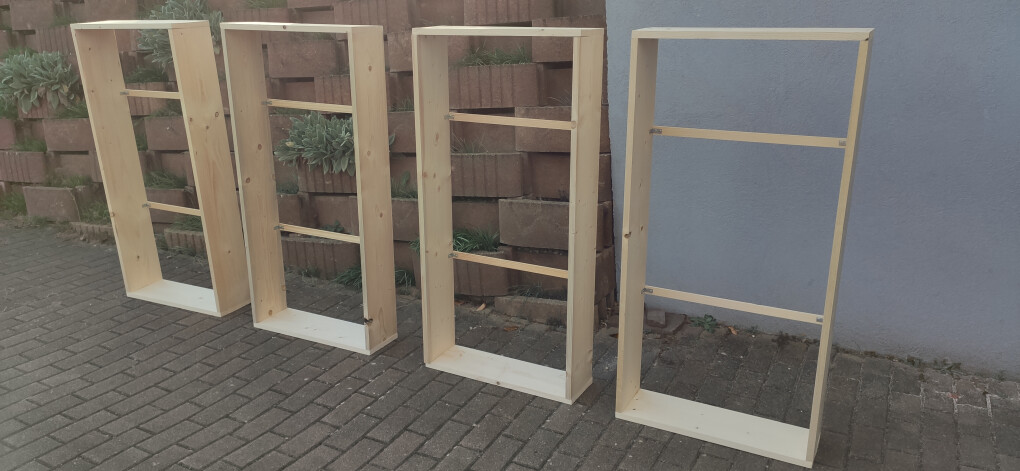

Pour faire tenir tout ça, j'ai fait un cadre en bois de 19 cm de profondeur afin de laisser de l'air entre le panneau et le mur. Mais comme les panneaux sont semi-rigides, ils ont tendances à "s'avachir" dans le cadre. Pour bien les maintenir, j'ai mis deux baguettes de chaque côté du cadre (côté mur, la baguette vient à l'intérieur du cadre puisqu'on est plus large que le panneau).

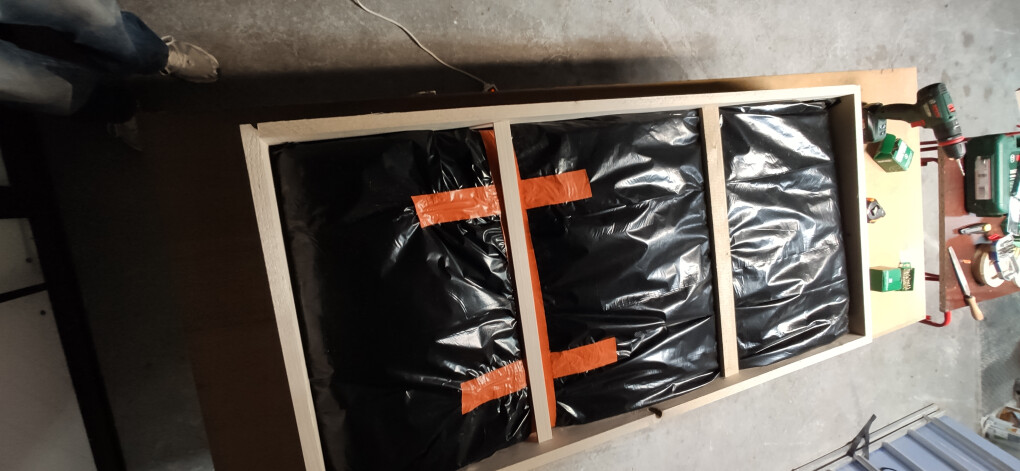

Pour éviter les poussières, j'ai mis les panneaux dans deux sacs poubelles tête-bêches. Là aussi je pense qu'il y a mieux à faire, genre mettre de la ouate, un tissu bien serré ou ce genre de truc. J'améliorais ça sur les prochains.

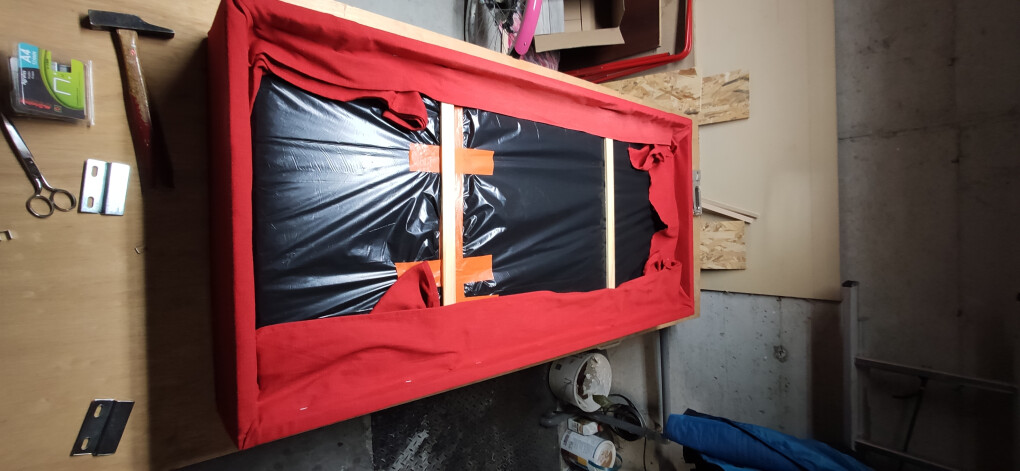

Et pour finir, j'ai tiré mes anciens rideaux sur le cadre, et les ai agrafé vers l'intérieur. Enfin, ça c'est surtout ma femme qui a géré, et que je remercie au passage! J'ai jamais été bon en emballage cadeau...

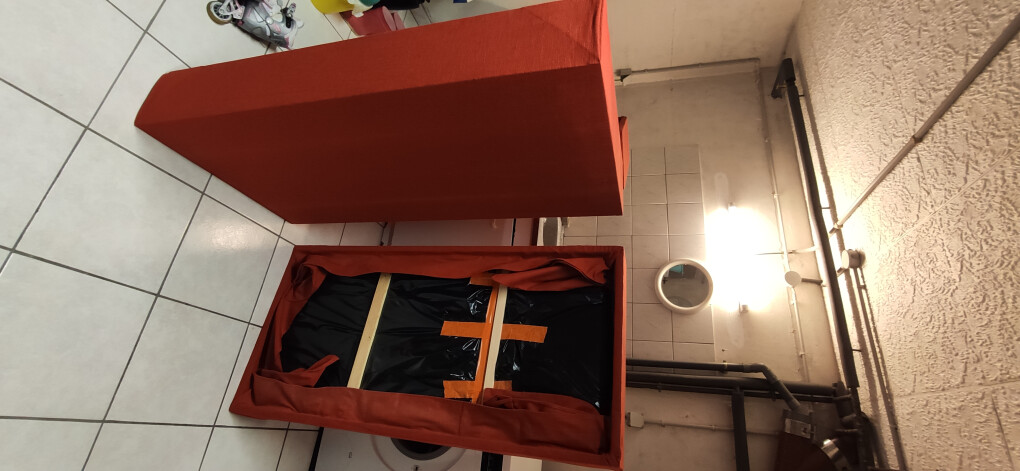

Plus qu'à poser:
(mais pourquoi il tourne mes photos comme ça lui?! )
Chaque panneau a ensuite été solidement fixé au mur. J'avais prévu le coup, derrière mon double placo, j'ai une planche de bois qui permet à la fois de visser solidement des choses, mais aussi de maintenir l'isolation phonique.

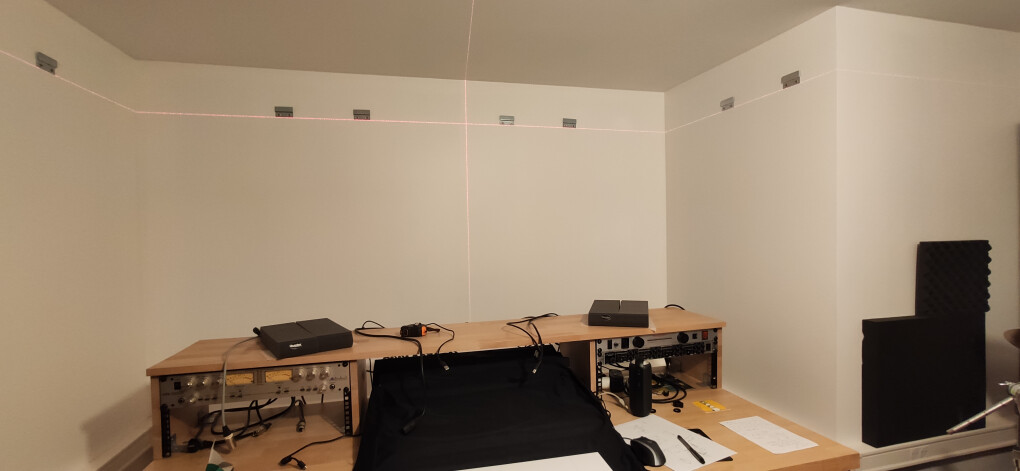

Fixation des fixations:
Et pose:

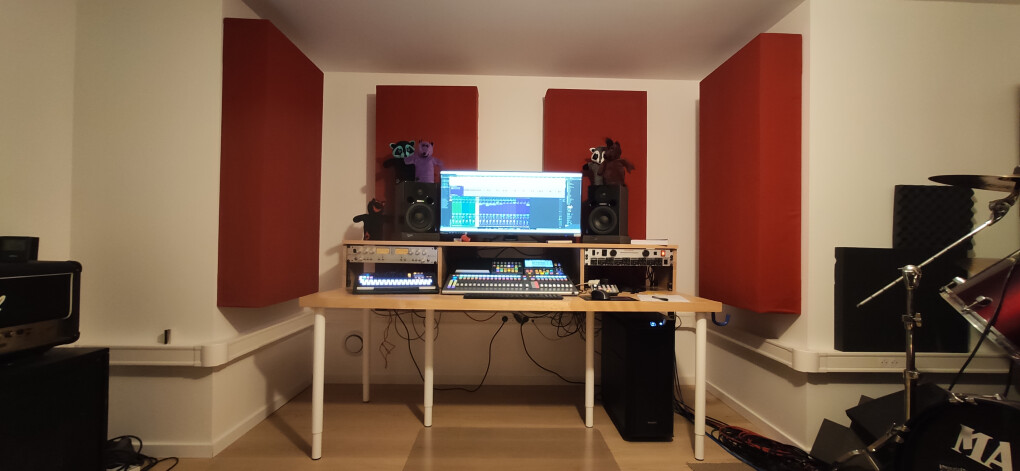

Avec tout remis en place:
Pour finir, j'ai mis des "bass trap" dans les coins, mais je compte bien faire quelque chose de plus efficace prochainement:
Sur les quelques mesures que j'ai pu faire, c'est assez efficace depuis le haut medium et dans les aigus. Il faut que je me confectionne un bass trap. Il y a encore de la résonance dans les aigus quand on frappe dans les mains, ce qui est normal vu qu'il n'y a rien entre le plafond et le sol, et rien non plus dans les angles mur/plafond et quelques mousses à peine dans les angles mur/mur. D'où l'idée du cloud qui consiste à faire un traitement suspendu au dessus de la zone de mixage. Cette partie là n'est pas encore finie mais il y aura 4 panneaux de fibre de bois de 10 cm d'épaisseur cette fois (avec quelques centimètres d'air entre les panneaux et le plafond), qui seront posés au moyen d'un genre de sommier sur les panneaux acoustiques fixés aux murs. Le sommier est déjà fait, les panneaux sont prêts, j'attends juste de récupérer le tissu pour mettre les panneaux dedans (cette fois, pas de sac poubelle ).
C'est pas évident de faire un traitement efficace sans rendre la pièce complètement dead. Pour l'instant, j'ai encore bien de la marge parce que ça résonne encore de partout, même si c'est bien mieux qu'au début. Je ferais sans doute un mix entre panneaux acoustiques et diffuseurs pour que les prises respirent (déjà que c'est pas facile avec juste 2m sous plafond).
Je vais commencer par parler des panneaux acoustiques que j'ai fait. J'en ai fait 4 pour commencer, en me basant sur différents tuto.
Je suis parti sur des panneaux de fibre de bois, réputés moins nocifs que ceux en laine de roche ou laine de verre (tout le monde n'est pas d'accord avec ça, mais passons).
Les plaques font 122 x 57,5 cm et 14,5 cm de profondeur. L'idée était d'avoir des panneaux assez profond pour choper le plus de medium possible et pas seulement des aigus. Voici la ref pour les curieux
Pour faire tenir tout ça, j'ai fait un cadre en bois de 19 cm de profondeur afin de laisser de l'air entre le panneau et le mur. Mais comme les panneaux sont semi-rigides, ils ont tendances à "s'avachir" dans le cadre. Pour bien les maintenir, j'ai mis deux baguettes de chaque côté du cadre (côté mur, la baguette vient à l'intérieur du cadre puisqu'on est plus large que le panneau).
Pour éviter les poussières, j'ai mis les panneaux dans deux sacs poubelles tête-bêches. Là aussi je pense qu'il y a mieux à faire, genre mettre de la ouate, un tissu bien serré ou ce genre de truc. J'améliorais ça sur les prochains.
Et pour finir, j'ai tiré mes anciens rideaux sur le cadre, et les ai agrafé vers l'intérieur. Enfin, ça c'est surtout ma femme qui a géré, et que je remercie au passage! J'ai jamais été bon en emballage cadeau...
Plus qu'à poser:
(mais pourquoi il tourne mes photos comme ça lui?! )
Chaque panneau a ensuite été solidement fixé au mur. J'avais prévu le coup, derrière mon double placo, j'ai une planche de bois qui permet à la fois de visser solidement des choses, mais aussi de maintenir l'isolation phonique.
Fixation des fixations:
Et pose:
Avec tout remis en place:
Pour finir, j'ai mis des "bass trap" dans les coins, mais je compte bien faire quelque chose de plus efficace prochainement:
Sur les quelques mesures que j'ai pu faire, c'est assez efficace depuis le haut medium et dans les aigus. Il faut que je me confectionne un bass trap. Il y a encore de la résonance dans les aigus quand on frappe dans les mains, ce qui est normal vu qu'il n'y a rien entre le plafond et le sol, et rien non plus dans les angles mur/plafond et quelques mousses à peine dans les angles mur/mur. D'où l'idée du cloud qui consiste à faire un traitement suspendu au dessus de la zone de mixage. Cette partie là n'est pas encore finie mais il y aura 4 panneaux de fibre de bois de 10 cm d'épaisseur cette fois (avec quelques centimètres d'air entre les panneaux et le plafond), qui seront posés au moyen d'un genre de sommier sur les panneaux acoustiques fixés aux murs. Le sommier est déjà fait, les panneaux sont prêts, j'attends juste de récupérer le tissu pour mettre les panneaux dedans (cette fois, pas de sac poubelle ).
C'est pas évident de faire un traitement efficace sans rendre la pièce complètement dead. Pour l'instant, j'ai encore bien de la marge parce que ça résonne encore de partout, même si c'est bien mieux qu'au début. Je ferais sans doute un mix entre panneaux acoustiques et diffuseurs pour que les prises respirent (déjà que c'est pas facile avec juste 2m sous plafond).
Hit !
22355
Vie après AF ?
Membre depuis 19 ans
305 Posté le 23/05/2023 à 23:40:43
- - - - - - -
Toutefois, si je capte bien le raisonnement (sic) de vouloir concentrer la matière dans des sacs-poubelle, je ne parviens pas à me persuader de l'efficacité de l'absorption escomptée.
En recouvrant de plastique la ouate, les ondes se réfléchissent dessus au lieu de les "conserver", non ?
D'instinct -mais je verse ici d'une médiocrité avérée-, j'aurais + eu tendance à construire un "cercueil", entièrement bourré (re-sic ) de
Non ?
Du reste, lorsque le temps aura laissé à la gravité naturelle toute raison à ces sacs de s'affaisser, les "absorbeurs" en question ressembleront, de profil, à des ventres de femmes enceintes; non ?
x
Hors sujet :Tiens, c'est curieux : nous disposons apparemment de la "même" batterie.
Hit ! - THREAD "Le Rendez-vous des Belges". / THREAD "Les Conneries publiques" (anecdotes non musicales).
[ Dernière édition du message le 23/05/2023 à 23:42:33 ]
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
306 Posté le 24/05/2023 à 00:19:31
J'avoue que les sacs poubelles, c'était un peu la solution de facilité, mais l'avantage c'est que c'est encore possible de modifier le dispositif (même si probablement un peu galère à démonter).
En fait, j'ai lu à plusieurs endroits que le sac n'avait qu'une incidence minime, et encore, dans les aigus qui éventuellement rebondissent dessus, mais les medium et basses passent tranquillement au travers.
J'ai fait quelques mesures avec les panneaux et c'est quand même significativement mieux que sans !
La ouate, c'est plus pour mettre autour du panneau de fibre de bois, à la place du sac poubelle, pour éviter les poussières. Pour le coup, ça doit être mieux, c'est sûr. Mais ça fait aussi grimper le budget (de mémoire 100€ de ouate pour les 4 panneaux) et ça élargie le cadre pour que ça rentre. Pour le fameux cloud, je suis partie sur du tissu type couette.
Avec les baguettes que j'ai mis, normalement la gravité n'aura pas de prise sur le profil de mes panneaux (je croise les doigts). Pour le moment tout va bien (ils sont au mur depuis fin novembre, oui je sais, j'ai beaucoup trainé à donner des nouvelles ), on verra à la longue. Ce sont tout de même des plaques semi-rigides, des plaques demi-molles quoi , ça tient déjà un peu tout seul, et avec les baguettes réparties (et pas en face) ça devrait le faire.
En fait, j'ai lu à plusieurs endroits que le sac n'avait qu'une incidence minime, et encore, dans les aigus qui éventuellement rebondissent dessus, mais les medium et basses passent tranquillement au travers.
J'ai fait quelques mesures avec les panneaux et c'est quand même significativement mieux que sans !
La ouate, c'est plus pour mettre autour du panneau de fibre de bois, à la place du sac poubelle, pour éviter les poussières. Pour le coup, ça doit être mieux, c'est sûr. Mais ça fait aussi grimper le budget (de mémoire 100€ de ouate pour les 4 panneaux) et ça élargie le cadre pour que ça rentre. Pour le fameux cloud, je suis partie sur du tissu type couette.
Avec les baguettes que j'ai mis, normalement la gravité n'aura pas de prise sur le profil de mes panneaux (je croise les doigts). Pour le moment tout va bien (ils sont au mur depuis fin novembre, oui je sais, j'ai beaucoup trainé à donner des nouvelles ), on verra à la longue. Ce sont tout de même des plaques semi-rigides, des plaques demi-molles quoi , ça tient déjà un peu tout seul, et avec les baguettes réparties (et pas en face) ça devrait le faire.
x
Hors sujet :Tu as aussi une mapex venus série? C'est pas mal pour le prix je trouve.
Hit !
22355
Vie après AF ?
Membre depuis 19 ans
307 Posté le 24/05/2023 à 00:38:23
x
Hors sujet :Oui. Ça me paraît même être, en l'occurrence... imbattable /
Merci surtout, Nico, de tes précisions.
Et à bientôt de tes nouvelles.
Beatless
13642
Drogué·e à l’AFéine
Membre depuis 20 ans
308 Posté le 24/05/2023 à 08:10:36
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
309 Posté le 24/05/2023 à 08:51:12
Citation de Beatless :
Beau travail ! Ça avance.
Nico, as-tu fait des mesures avec REW avant et après traitement?
Yes! Je vous mettrais les graphs prochainement. On y voit qu'à partir des mediums jusqu'aux aigus (je n'ai plus les fréquences en tête), le son s'arrête avant, se propage moins longtemps: ces fréquences ont bien l'air d'être capturées
Mais on y voit aussi que dans le bas, y'a encore bien du boulot!
