Hei merci!
Le fauteuil est commandé et devrait arriver la semaine prochaine. J'ai hâte! Le tabouret, c'est pas le top, c'est sûr
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Citation de sonicsnap :
Bien joué, donc, Nico!
Hei merci!
MrBlue
1985
AFicionado·a
Membre depuis 18 ans
Chouette plan de travail...
"La musique c'est de l'émotion dans l'espace et le temps" Nicolas G.
"Heureux les fêlés car ils laissent passer la lumière." Michel Audiard.
MrBlue on air : illustrasons
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
Par contre, le tabouret vert est plutôt spartiate. Reste à construire une belle chaise, maintenant!
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Le fauteuil est commandé et devrait arriver la semaine prochaine. J'ai hâte! Le tabouret, c'est pas le top, c'est sûr
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Je ne mettrais pas les accoudoirs, pour que ce soit guitare / basse compatible
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Je me lance maintenant dans le traitement acoustique de la pièce!
Comme d'hab', je ne suis pas un pro et n'a pas d'ambition à le devenir, mais j'essaie de faire du mieux que je peux à partir de ce que j'ai et aussi des moyens que je peux y mettre.
J'ai investi dans le micro de mesure Behringer EMC8000 qui semble-t-il fait bien le job pour moins de 40€. Pour faire les mesures, j'utilise Room EQ Wizard (REW pour les intimes) qui a le bon goût d'être gratuit tout en faisant aussi le job.
J'ai suivi quelques tuto sur youtube et lu ici et ailleurs pas mal d'articles pour comprendre la théorie et la pratique sur les mesures (cf biblio en bas du post). On ne va pas se mentir, ça ne fait pas de moi un acousticien
Après avoir placé le bureau à sa place définitive (21 cm devant le mur pour pouvoir y glisser des panneaux d'au moins 15 cm d'épaisseur, centré à 39.5cm des murs latéraux) et positionné les enceintes comme préconisé (triangle équilatéral entre les enceintes et le point d'écoute: je suis à un petit mètre de côté), j'ai placé le micro de mesure au niveau du point d'écoute. J'ai ensuite fait une mesure par enceinte sans les mousses que j'avais placé vite fait:

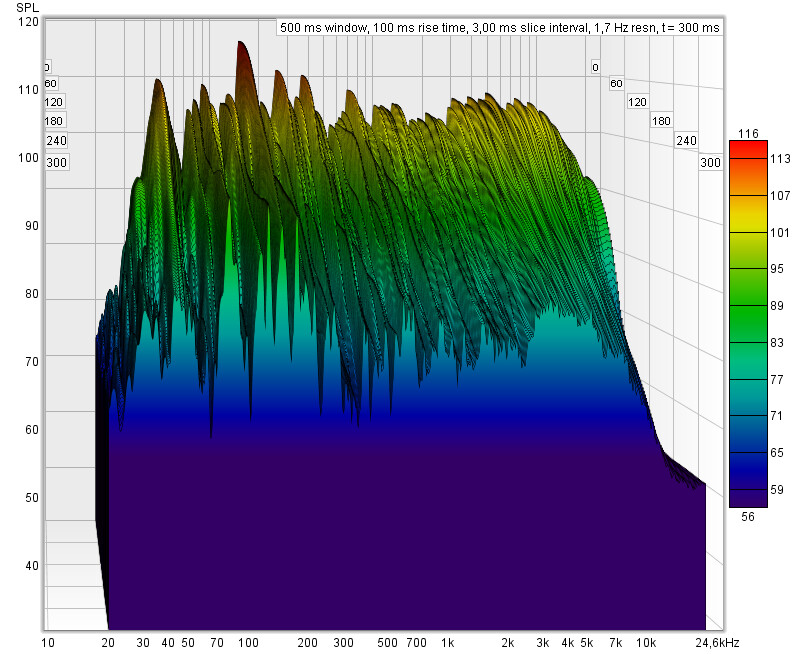

Voilà ce que donne le graph "waterfall" pour l'enceinte de gauche:
et celle de droite:
On voit que ça résonne dans tous les sens et que dans les graves, j'ai des pics et des vallées, signe de résonances modales. Il va falloir installé des bass traps! J'ai un canapé juste derrière le point d'écoute mais visiblement il ne sert pas à grand chose point de vue absorption des graves...

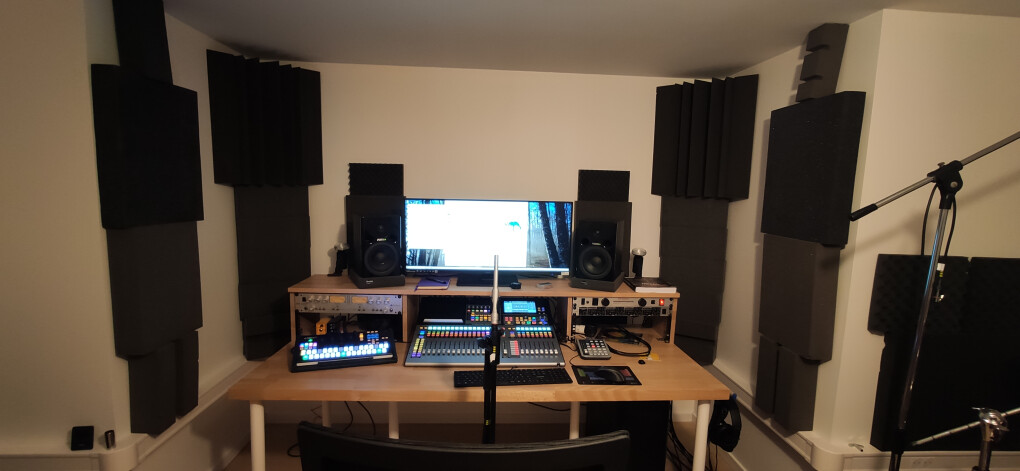

J'ai ensuite refait les mêmes mesures en mettant mes mousses (de merde) aux points de premier impact (technique du miroir pour identifier ces points d'impacts). On est d'accord, ces mousses là, c'est temporaire! Le temps d'en faire des mieux DIY.
Enceinte de gauche:
Enceinte de droite:
Sur ces graphs, de gauche à droite on a les fréquences, de bas en haut le niveau de pression acoustique (SPL, pour simplifier, disons le volume) et du fond vers le premier plan, le temps, du moment où le son est émis jusqu'à 500ms après. Sur les graphs sans traitement, on voit que ça résonne encore à la fin de la mesure: les signaux sont comme tranchés.
Après "traitement", à partir de 400Hz le son tourne moins dans la pièce. Par contre, dans le bas du spectre, on voit une légère atténuation en volume, mais les résonances modales sont toujours là.
J'ai acheté 4 plaques de fibre de bois de 122 cm x 57.5 cm sur 14.5 cm d'épaisseur pour faire des panneaux acoustiques et bass traps (https://www.leroymerlin.fr/produits/materiaux/isolation/isolant-naturel/panneau-de-fibre-de-bois/fibre-de-bois-mur-et-plafond-112933-soprema-l-0-575-x-l-1-22-m-x-ep-145-mm-80145326.html).
La résistance à l'écoulement de l'air de ce matériau est de AFr5 (https://media.adeo.com/marketplace/LMFR/80145326/1b7feff8-1fa5-40f9-8f89-7929c9cabe75.pdf) ce qui semble correct d'après une vidéo de création de bass traps que j'ai mis plus bas. Je vais me lancer prochainement. Mes avis que je vais devoir en racheter!
Avec une épaisseur de 14.5 cm, en configuration panneau acoustique, je devrais pouvoir atténuer des aigus jusqu'aux bas médium.
Mais le gros du problème vient des graves, comme toujours. Je vais peut-être remplacer mon canapé par des bass traps, vu la place que prend ces bordels. Peut-être je peux même faire des bass traps sur lesquels on peut s'assoir? Mais s'ils ne montent pas assez haut, leur efficacité va sans doute être assez limité?
Il existe des outils de calcul pour créer des bass traps qui vont agir dans une bande de fréquence précise, faut que je potasse tout ça.
Biblio:
https://fr.audiofanzine.com/homestudio/editorial/dossiers/comment-traiter-acoustiquement-son-home-studio.html
https://fr.audiofanzine.com/colsound/editorial/dossiers/le-petit-studio-en-mousse.html
https://www.projethomestudio.fr/guide-traitement-acoustique-studio/
https://youtu.be/xPn2utSudww
https://youtu.be/qLrN5eWPi2E
https://youtu.be/w8eG9Atafzs
https://youtu.be/Dy8lfVGB0SE
https://youtu.be/9qyKYEn45AY
https://youtu.be/yWLYOzKBsF0
Le forum Audiofanzine
...et d'autres sources que j'ai oublié depuis
Comme d'hab', je ne suis pas un pro et n'a pas d'ambition à le devenir, mais j'essaie de faire du mieux que je peux à partir de ce que j'ai et aussi des moyens que je peux y mettre.
J'ai investi dans le micro de mesure Behringer EMC8000 qui semble-t-il fait bien le job pour moins de 40€. Pour faire les mesures, j'utilise Room EQ Wizard (REW pour les intimes) qui a le bon goût d'être gratuit tout en faisant aussi le job.
J'ai suivi quelques tuto sur youtube et lu ici et ailleurs pas mal d'articles pour comprendre la théorie et la pratique sur les mesures (cf biblio en bas du post). On ne va pas se mentir, ça ne fait pas de moi un acousticien
Après avoir placé le bureau à sa place définitive (21 cm devant le mur pour pouvoir y glisser des panneaux d'au moins 15 cm d'épaisseur, centré à 39.5cm des murs latéraux) et positionné les enceintes comme préconisé (triangle équilatéral entre les enceintes et le point d'écoute: je suis à un petit mètre de côté), j'ai placé le micro de mesure au niveau du point d'écoute. J'ai ensuite fait une mesure par enceinte sans les mousses que j'avais placé vite fait:
Voilà ce que donne le graph "waterfall" pour l'enceinte de gauche:
et celle de droite:
On voit que ça résonne dans tous les sens et que dans les graves, j'ai des pics et des vallées, signe de résonances modales. Il va falloir installé des bass traps! J'ai un canapé juste derrière le point d'écoute mais visiblement il ne sert pas à grand chose point de vue absorption des graves...
J'ai ensuite refait les mêmes mesures en mettant mes mousses (de merde) aux points de premier impact (technique du miroir pour identifier ces points d'impacts). On est d'accord, ces mousses là, c'est temporaire! Le temps d'en faire des mieux DIY.
Enceinte de gauche:
Enceinte de droite:
Sur ces graphs, de gauche à droite on a les fréquences, de bas en haut le niveau de pression acoustique (SPL, pour simplifier, disons le volume) et du fond vers le premier plan, le temps, du moment où le son est émis jusqu'à 500ms après. Sur les graphs sans traitement, on voit que ça résonne encore à la fin de la mesure: les signaux sont comme tranchés.
Après "traitement", à partir de 400Hz le son tourne moins dans la pièce. Par contre, dans le bas du spectre, on voit une légère atténuation en volume, mais les résonances modales sont toujours là.
J'ai acheté 4 plaques de fibre de bois de 122 cm x 57.5 cm sur 14.5 cm d'épaisseur pour faire des panneaux acoustiques et bass traps (https://www.leroymerlin.fr/produits/materiaux/isolation/isolant-naturel/panneau-de-fibre-de-bois/fibre-de-bois-mur-et-plafond-112933-soprema-l-0-575-x-l-1-22-m-x-ep-145-mm-80145326.html).
La résistance à l'écoulement de l'air de ce matériau est de AFr5 (https://media.adeo.com/marketplace/LMFR/80145326/1b7feff8-1fa5-40f9-8f89-7929c9cabe75.pdf) ce qui semble correct d'après une vidéo de création de bass traps que j'ai mis plus bas. Je vais me lancer prochainement. Mes avis que je vais devoir en racheter!
Avec une épaisseur de 14.5 cm, en configuration panneau acoustique, je devrais pouvoir atténuer des aigus jusqu'aux bas médium.
Mais le gros du problème vient des graves, comme toujours. Je vais peut-être remplacer mon canapé par des bass traps, vu la place que prend ces bordels. Peut-être je peux même faire des bass traps sur lesquels on peut s'assoir? Mais s'ils ne montent pas assez haut, leur efficacité va sans doute être assez limité?
Il existe des outils de calcul pour créer des bass traps qui vont agir dans une bande de fréquence précise, faut que je potasse tout ça.
Biblio:
https://fr.audiofanzine.com/homestudio/editorial/dossiers/comment-traiter-acoustiquement-son-home-studio.html
https://fr.audiofanzine.com/colsound/editorial/dossiers/le-petit-studio-en-mousse.html
https://www.projethomestudio.fr/guide-traitement-acoustique-studio/
https://youtu.be/xPn2utSudww
https://youtu.be/qLrN5eWPi2E
https://youtu.be/w8eG9Atafzs
https://youtu.be/Dy8lfVGB0SE
https://youtu.be/9qyKYEn45AY
https://youtu.be/yWLYOzKBsF0
Le forum Audiofanzine
...et d'autres sources que j'ai oublié depuis
sonicsnap
84360
AF, je suis ton père
Membre depuis 18 ans
Tu es courageux! Je te souhaite d'obtenir des résultats tangibles.
