Je cherche mais effectivement je ne retrouve pas de source qui confirmerai mes vagues souvenirs...
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.664255,traitement-de-mon-home-studio,post.9779498.html
Et du coup ça s'applique à tous les types de diffuseur?
sonicsnap
82960
AF, je suis ton père
Membre depuis 18 ans
Storky
4994
Squatteur·euse d’AF
Membre depuis 12 ans
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Oui, l'orthographe, c'est pas mon fort

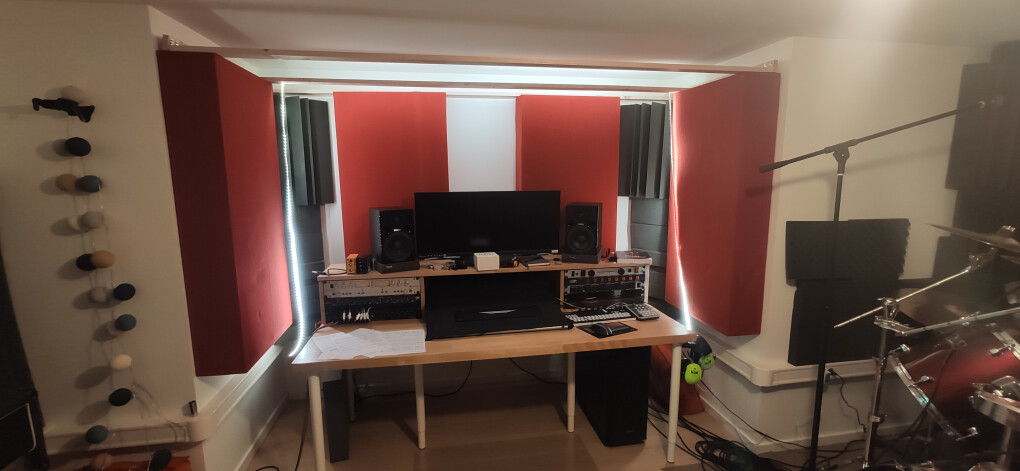

Ca y est, le "cloud" est en place! Il s'agit donc de 4 panneaux de fibre de bois (122 x 58 x 10 cm) qui reposent sur un genre de sommier que j'ai fait, qui repose lui même sur les panneaux fixés aux murs.
Voilà le sommier sans le cloud:
J'ai mis une bande de led en lumière indirecte (orienté vers le mur du fond pour pas me sentir dans une cave (oui, bon...
)
Voici les graphs des mesures. Je vous mets que les waterfalls et pour l'enceinte côté gauche. Je remets les photos et mesures depuis le début pour montrer l'évolution.

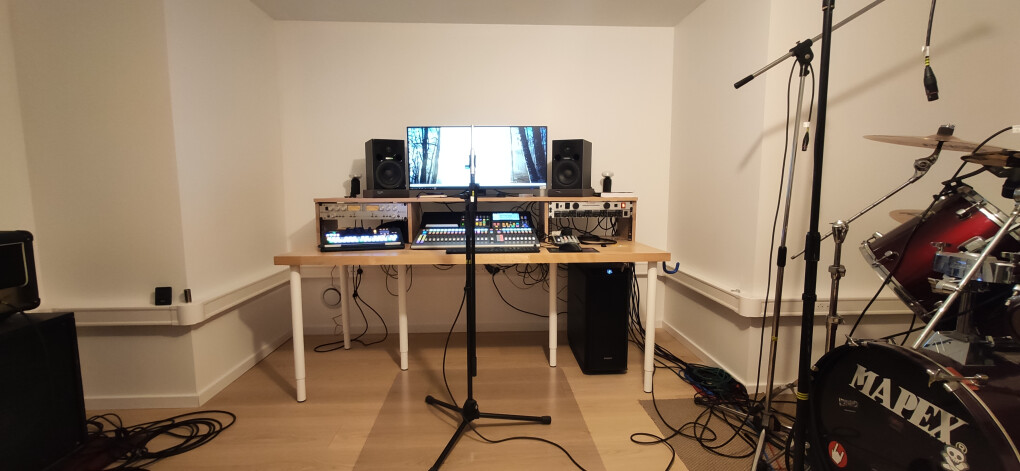

1. pièce vide sans aucun traitement (il y avait quand même un peu de matos, un canap...)
2. traitement vite fait à base de mousse, avant de faire mes panneaux

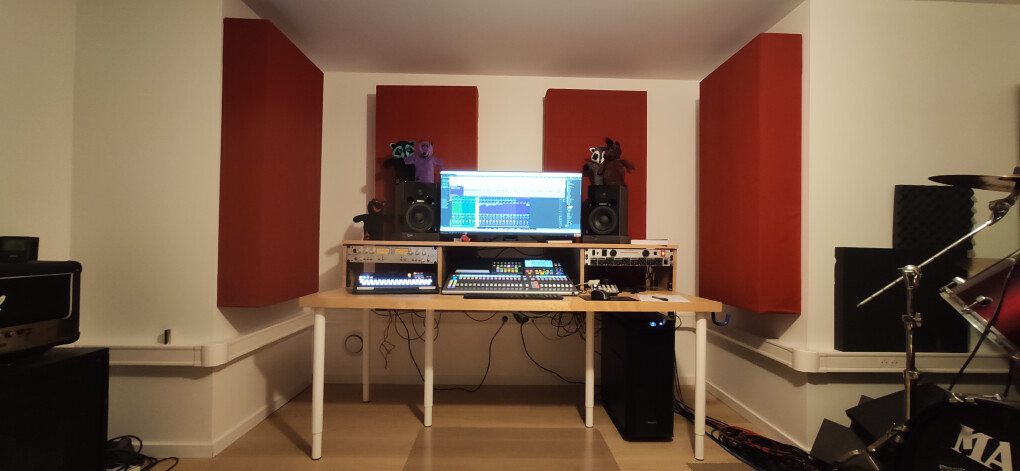

3. Juste avec les 4 panneaux DIY
4. Avec 4 panneaux + des mousses dans les coins (en attendant de faire mieux)
5. Avec 4 panneaux + des mousses dans les coins (en attendant de faire mieux) + "cloud"
Je ne suis toujours pas un pro, mais j'ai quand même l'impression que c'est de mieux en mieux! Reste que dans les basses, y'a toujours de sacrés soucis. Bass trap obligatoire!
En tout cas, ça sonne bien au point d'écoute!
Pour info, le mur derrière l'appareil photo n'est absolument pas traité. Pour le moment, j'ai posé à la sauvage des mousses acoustiques qui n'absorbent vraiment pas grand chose vu leur densité. Mais il y a aussi le canap qui doit tout de même absorbé un peu. Je compte mettre sur ce mur des diffuseurs pour ne pas tuer la pièce et éviter les réflexions.
Ca y est, le "cloud" est en place! Il s'agit donc de 4 panneaux de fibre de bois (122 x 58 x 10 cm) qui reposent sur un genre de sommier que j'ai fait, qui repose lui même sur les panneaux fixés aux murs.
Voilà le sommier sans le cloud:
J'ai mis une bande de led en lumière indirecte (orienté vers le mur du fond pour pas me sentir dans une cave (oui, bon...
) Voici les graphs des mesures. Je vous mets que les waterfalls et pour l'enceinte côté gauche. Je remets les photos et mesures depuis le début pour montrer l'évolution.
1. pièce vide sans aucun traitement (il y avait quand même un peu de matos, un canap...)
2. traitement vite fait à base de mousse, avant de faire mes panneaux
3. Juste avec les 4 panneaux DIY
4. Avec 4 panneaux + des mousses dans les coins (en attendant de faire mieux)
5. Avec 4 panneaux + des mousses dans les coins (en attendant de faire mieux) + "cloud"
Je ne suis toujours pas un pro, mais j'ai quand même l'impression que c'est de mieux en mieux! Reste que dans les basses, y'a toujours de sacrés soucis. Bass trap obligatoire!
En tout cas, ça sonne bien au point d'écoute!
Pour info, le mur derrière l'appareil photo n'est absolument pas traité. Pour le moment, j'ai posé à la sauvage des mousses acoustiques qui n'absorbent vraiment pas grand chose vu leur densité. Mais il y a aussi le canap qui doit tout de même absorbé un peu. Je compte mettre sur ce mur des diffuseurs pour ne pas tuer la pièce et éviter les réflexions.
DocK'S
1478
AFicionado·a
Membre depuis 1 an
Si c'est pas trop galère tu devrais essayer de mesurer sans les mousses dans les coins mais en les remplaçant par tes deux panneaux qui sont à gauche et à droite du point d'écoute.
Sur l'image ça donne l'impression qu'ils sont vraiment dans l'alignement du point d'écoute, du coup peut-être pas assez reculés.
La "technique du miroir" peut-être un bon point de départ pour positionner les panneaux. Tu places un miroir sur le côté, et tu dois voir les enceintes au milieu du miroir, quand tu es au point d'écoute, tu repères cette position pour y mettre ton panneau.
Pour les diffuseurs, il faudrait qu'un pro confirme, mais je crois me souvenir qu'il faut qu'ils soient à une distance cohérente par rapport à la longueur d'onde de la fréquence centrale sur laquelle ils agissent.
Sur l'image ça donne l'impression qu'ils sont vraiment dans l'alignement du point d'écoute, du coup peut-être pas assez reculés.
La "technique du miroir" peut-être un bon point de départ pour positionner les panneaux. Tu places un miroir sur le côté, et tu dois voir les enceintes au milieu du miroir, quand tu es au point d'écoute, tu repères cette position pour y mettre ton panneau.
Pour les diffuseurs, il faudrait qu'un pro confirme, mais je crois me souvenir qu'il faut qu'ils soient à une distance cohérente par rapport à la longueur d'onde de la fréquence centrale sur laquelle ils agissent.
[ Dernière édition du message le 04/06/2023 à 22:54:41 ]
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Yep, pour le coup du miroir, j'ai fait
Les panneaux sont bien placés de sorte que les ondes doivent en premier lieu taper dedans (premières réflexions). C'est peut-être pas très visible sur les photos mais j'ai fait gaffe à ça!
Pour les diffuseurs, j'ai pas encore étudié à fond le truc, mais de ce que j'ai vu, c'est plutôt la longueur et l'épaisseur des tasseaux qui déterminent les longueurs d'onde absorbées: plus c'est long, et plus ça absorbe dans le bas, mais plus ça envahi la pièce en contre-partie. La largeur/hauteur (l'épaisseur) des tasseaux déterminent l'absorbance dans le haut du spectre: plus c'est fin et plus ça absorbe dans le haut. J'ai pas vu de notion de distance car à partir du moment où l'onde tape sur le truc et est éparpillée façon puzzle par le diffuseur, banco non?! A creuser!
Je repose ça là: http://mh-audio.nl/Acoustics/DiffusorCalculator2.asp
C'est pas la même pour les bass trap qui eux doivent en effet être placés à des endroits stratégiques: pas là où les ondes s'annulent sinon ça n'absorbe rien.
Les panneaux sont bien placés de sorte que les ondes doivent en premier lieu taper dedans (premières réflexions). C'est peut-être pas très visible sur les photos mais j'ai fait gaffe à ça!
Pour les diffuseurs, j'ai pas encore étudié à fond le truc, mais de ce que j'ai vu, c'est plutôt la longueur et l'épaisseur des tasseaux qui déterminent les longueurs d'onde absorbées: plus c'est long, et plus ça absorbe dans le bas, mais plus ça envahi la pièce en contre-partie. La largeur/hauteur (l'épaisseur) des tasseaux déterminent l'absorbance dans le haut du spectre: plus c'est fin et plus ça absorbe dans le haut. J'ai pas vu de notion de distance car à partir du moment où l'onde tape sur le truc et est éparpillée façon puzzle par le diffuseur, banco non?! A creuser!
Je repose ça là: http://mh-audio.nl/Acoustics/DiffusorCalculator2.asp
C'est pas la même pour les bass trap qui eux doivent en effet être placés à des endroits stratégiques: pas là où les ondes s'annulent sinon ça n'absorbe rien.
DocK'S
1478
AFicionado·a
Membre depuis 1 an
Citation :
J'ai pas vu de notion de distance car à partir du moment où l'onde tape sur le truc et est éparpillée façon puzzle par le diffuseur, banco non?!
Je cherche mais effectivement je ne retrouve pas de source qui confirmerai mes vagues souvenirs...
Citation :
Yep, pour le coup du miroir, j'ai fait
DocK'S
1478
AFicionado·a
Membre depuis 1 an
https://www.pytaudio.com/panneaux-diffuseurs-acoustiques-de-son-schroder-ou-qrd/#:~:text=Dans%20tous%20les%20cas%2C%20un,auditeur%20pour%20%C3%AAtre%20pleinement%20op%C3%A9rationnel.
J'ai trouvé ça où il est question d'une distance de 2 à 3m entre le diffuseur et l'auditeur mais y'a aucune source et une explication un peu sommaire.
Je continue mes recherches...
https://gearspace.com/board/bass-traps-acoustic-panels-foam-etc/915531-diffusion-distance.html
Discussion avec Ethan Winner qui confirme qu'il y a bien une distance minimale par rapport au point d'écoute pour le placement des diffuseurs. A priori 3x la longueur d'onde de la fréquence basse du diffuseur, si j'ai bien tout compris.
https://www.acousticfields.com/diffuser-size-distance/
Sur ce site il y a bien une distance d'indiquée en fonction de la taille du diffuseur (et donc de sa bande passante)
Par contre dans tous les cas ce sont des QRD 1D, je ne sais pas si ça s'applique aux skyline. (2D/3D)
J'ai trouvé ça où il est question d'une distance de 2 à 3m entre le diffuseur et l'auditeur mais y'a aucune source et une explication un peu sommaire.
Je continue mes recherches...
https://gearspace.com/board/bass-traps-acoustic-panels-foam-etc/915531-diffusion-distance.html
Discussion avec Ethan Winner qui confirme qu'il y a bien une distance minimale par rapport au point d'écoute pour le placement des diffuseurs. A priori 3x la longueur d'onde de la fréquence basse du diffuseur, si j'ai bien tout compris.
https://www.acousticfields.com/diffuser-size-distance/
Sur ce site il y a bien une distance d'indiquée en fonction de la taille du diffuseur (et donc de sa bande passante)
Par contre dans tous les cas ce sont des QRD 1D, je ne sais pas si ça s'applique aux skyline. (2D/3D)
[ Dernière édition du message le 05/06/2023 à 19:21:33 ]
Jean-Pierre B.
1365
AFicionado·a
Membre depuis 6 ans
Citation de DocK'S :
https://www.pytaudio.com/panneaux-diffuseurs-acoustiques-de-son-schroder-ou-qrd/#:~:text=Dans%20tous%20les%20cas%2C%20un,auditeur%20pour%20%C3%AAtre%20pleinement%20op%C3%A9rationnel.
J'ai trouvé ça où il est question d'une distance de 2 à 3m entre le diffuseur et l'auditeur mais y'a aucune source et une explication un peu sommaire.
Je continue mes recherches...
Citation de Jean-Pierre B. :
Citation de nii :
Hors sujet :Citation de Jean-Pierre :Avez-vous un lien à nous communiquer sur ce point ?Il y a effectivement un rapport entre la distance du diffuseur et la fréquence la plus basse diffusée.
Mais ce n'est pas calculé de cette façon.
Listeners should be positioned as far from scattering surfaces as possible. Best if the listener is at least three wavelengths away from diffusers.
Acoustic Absorbers and Diffusers: Theory, Design and Application
par Trevor J. Cox et Peter D’Antonio
Section Applications and principles of diffusers p.37
https://fr.audiofanzine.com/mobilier-accessoires-amenagement/forums/t.664255,traitement-de-mon-home-studio,post.9779498.html
Acoustic Designer @ Neutral & Natural Acoustics
Consultation Acoustique -> me contacter par message privé.
[ Dernière édition du message le 05/06/2023 à 23:15:39 ]
DocK'S
1478
AFicionado·a
Membre depuis 1 an
Hors sujet :
Ha.... ma mémoire fonctionne encore à peu près, me voilà rassuré
Et du coup ça s'applique à tous les types de diffuseur?
[ Dernière édition du message le 05/06/2023 à 23:29:58 ]
Nico Teigneux
174
Posteur·euse AFfiné·e
Membre depuis 17 ans
Merci pour ces infos! Le mur est à 2m70 du point d'écoute (derrière) et à 3m des enceintes.
Faut que je regarde si c'est dans les clous par rapport aux diffuseurs que je voulais faire. Je voulais aller jusqu'à 30cm max de long pour les tasseaux, ce qui nous amène à 573Hz pour la fréquence diffusée la plus basse selon le calculateur (je le remet là : http://mh-audio.nl/Acoustics/DiffusorCalculator3.asp?km=2&kl=30&calc=Calculate+Diffuser#result).
Alors je pense que je suis complètement à la ramasse parce que la longueur d'onde de 573Hz vaudrait... 523198.0069808 m! (selon différents convertisseurs comme celui-ci: https://www.translatorscafe.com/unit-converter/fr-FR/frequency-wavelength/1-30/hertz-wavelength%20in%20millimetres/) Donc x3 pour la position du diffuseur. J'ai du rater un truc...
On va dire qu'il est tard, je regarderais ça mieux demain
Faut que je regarde si c'est dans les clous par rapport aux diffuseurs que je voulais faire. Je voulais aller jusqu'à 30cm max de long pour les tasseaux, ce qui nous amène à 573Hz pour la fréquence diffusée la plus basse selon le calculateur (je le remet là
: http://mh-audio.nl/Acoustics/DiffusorCalculator3.asp?km=2&kl=30&calc=Calculate+Diffuser#result).Alors je pense que je suis complètement à la ramasse parce que la longueur d'onde de 573Hz vaudrait... 523198.0069808 m! (selon différents convertisseurs comme celui-ci: https://www.translatorscafe.com/unit-converter/fr-FR/frequency-wavelength/1-30/hertz-wavelength%20in%20millimetres/) Donc x3 pour la position du diffuseur. J'ai du rater un truc...
On va dire qu'il est tard, je regarderais ça mieux demain
