Création d'un home-studio dans l'Est

  • 344 réponses
  • 27 participants
  • 20 255 vues
  • 37 followers
Sujet de la discussion Création d'un home-studio dans l'Est
Salut tout le monde.
J'ai emménagé l'été dernier dans une nouvelle maison, avec cave dans laquelle je vais faire mon home studio. J'ai une pièce d'environ 20m2 dans laquelle je vais faire une boîte dans la boîte pour faire les choses correctement. Dans ce studio, il y aura une batterie (acoustique), de la basse et de la guitare. Du chant aussi bien sûr.
J'ai commencé à regarder comment construire tout ça et d'ailleurs j'ai pas mal lu le forum d'audiofanzine pour voir les problèmes et solutions possibles. Super intéressant ! Merci à vous tous qui avez bien défriché le terrain et m'avez déjà grandement aidé dans mes réflexions. Maintenant c'est mon tour et je me dis que le forum pourra beaucoup (encore) m'apporter tout en apportant aux autres!
Je vais donc vous solliciter, vous, AFiens, pour m'aider! Merci d'avance!

Tout d'abord, posons le contexte: je ne suis pas un pro et ne souhaite pas le devenir, le studio sera un espace de jeux et d'enregistrements solitaires et collectifs, même si je ne m'interdis pas de dépanner des groupes (faudra que je progresse avant :bravo:). Ayant une vie de famille, je vais profiter des nuits pour jouer, ce qui a son importance sur la qualité de l'isolation phonique.

Maintenant le lieu: il s'agit d'une pièce de cave qui a ces avantages et ces inconvénients.
Avantages:
- la pièce est dans une cave qui est saine et semi-enterrée, donc pas mal isolée de base pour ce qui est du voisinage. Mais bon, la batterie, c'est pas non plus à toute heure du jour et de la nuit :bravo:
- la pièce est complètement centrale dans la cave: il y a le garage d'un côté, une buanderie d'un autre, une chaufferie et une autre pièce de rangement. Encore une fois, c'est top pour l'isolation vers l'extérieur
- la pièce fait environ 20m2 ce qui est le double au moins de ma pièce d'avant! :8)
- la chape de béton est plutôt droite et lisse

Inconvénients:
- sur un des coins de la pièce, j'ai l'escalier qui part donc de la cave et qui monte dans la maison en direct dans les étages. La cage d'escalier est complètement ouverte et y'a pas mieux pour propager du bruit sur toute la hauteur de la cabane.

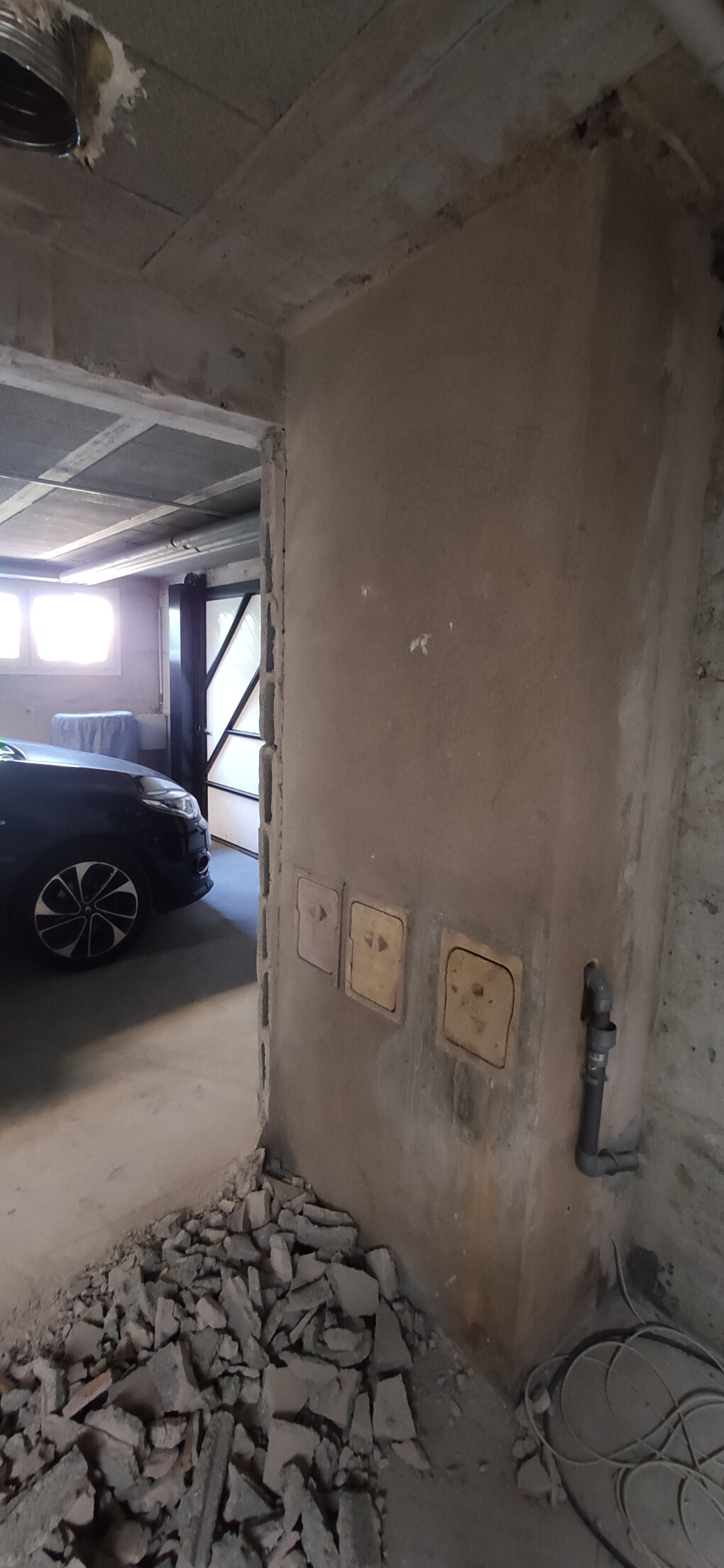

- sur un autre coin, j'ai les trappes des conduits de cheminées et de gaz qui sont là pour le ramonage. Et j'ai aussi un tuyau qui part du plafond vers le garage pour l'aspiration de la cheminée. Bref, à l'étage on peut avoir la stéréo en direct de la cave grâce au combo escalier ouvert et conduit de cheminée!
- le plafond de la cave est assez bas: 2m50 de mémoire. Et comme il y a les tuyaux d'eau et des câbles électriques qui passent, le plafond de la boîte sera finalement assez bas, vers 2m20 si j'ai de la chance
- deux poutres de soutènement longent le mur côté garage et l'ouverture vers la chaufferie: impossible de placer une porte en dessous

Un petit plan de la pièce avant le début:

Et tel que je compte la faire (l'agencement risque de grandement évoluer):

L'idée est donc de faire une boîte dans la boîte. Au passage, je supprime l'accès côté garage ce qui me fait gagner un peu de place et pas mal d'argent, sans parler de l'isolation. Le mur du garage extérieur sera sous la poutre de soutènement alors que l'existant avec sa porte était juste avant côté studio. Le mur côté intérieur sera donc au niveau de l'ancien mur côté garage. Au passage: je met les conduits de cheminée dans le garage ainsi que la prise d'air de tirage (qui est au plafond et n'est pas représentée ici), ce qui réduit un peu la pièce mais qui règlera à la fois le problème de remontée de son par les conduits et la facilité d'accès à ces conduits par le garage (pour le ramonage).

A tout cela, je vais ajouter une ventilation avec prise d'air frais côté garage et extraction coté pièce rangement sous terrasse en passant par le petit décrocher à gauche du studio, au dessus de la chaufferie. Pour cela j'ai fait des pièges à son en suivant un tuto sur youtube, mais je vous parlerais de ça une prochaine fois :)

Il y aura aussi un chauffage de 2000W bain d'huile sur le mur de la buanderie tout en haut.

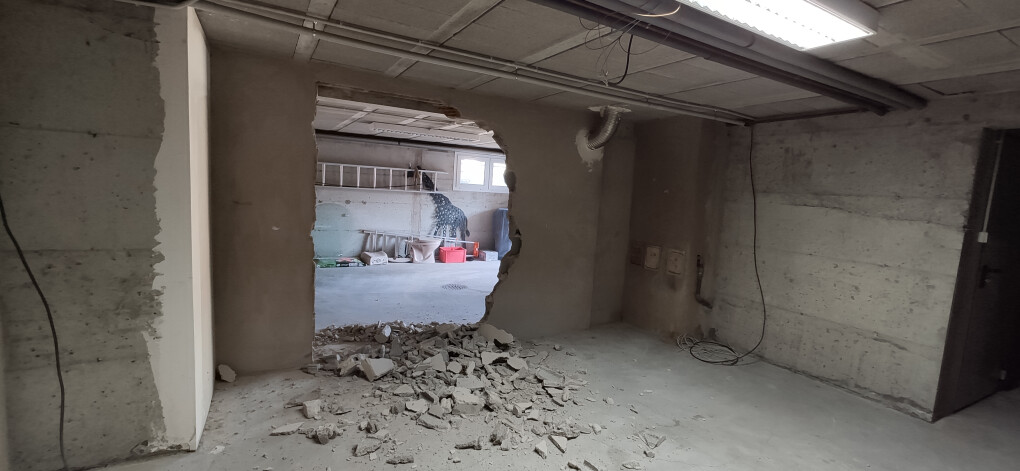

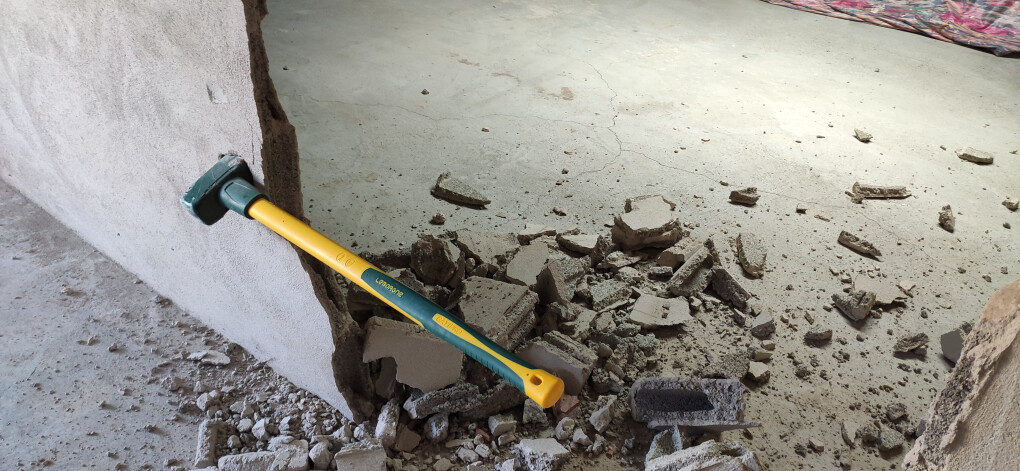

Ca fait plus d'un an que je réfléchi à tout ça et j'ai déjà commencé quelques trucs: j'ai pété le mur côté garage, et c'était jouissif :bravo:
J'ai aussi déjà fait l'installation électrique qui est en attente: un électricien m'a rajouté sur le tableau un différentiel et deux disjoncteurs donc je peux avoir jusqu'à 24 prises dans le studio que j'ai panaché sur les différents murs pour être le plus modulable possible. J'ai aussi fait arriver un câble Ethernet. Le chauffage et la lumière seront sur des disjoncteurs, et donc des différentiels différents, pour le pas "polluer" le bon jus qui ira alimenter le matos. J'ai du aussi virer toutes les boîtes de dérivations et repasser en direct tous les câbles (qui sont au plafond) qui vont de la buanderie à la chaufferie, de manière à ne pas avoir à tout repéter si je dois re-tirer un câble. J'ai même réussi à rehausser une gaine ce qui m'a bien fait gagner deux centimètres de hauteur de plafond :??:

Pour la suite, j'ai contacté une boîte pro qui va faire la boîte dans la boîte: pose du plafond sur plots antivibratoires, création des murs extérieurs qui ne sont pas ou plus là (vers le garage) et construction des murs internes au studio, avec pose de deux portes acoustiques qui j'espère seront à la hauteur de leur prix (plus de 1000 euros chaque lourde). Une fois tout ça fait, je pourrais installer ma ventilation, faire l'électricité à l'intérieur et poser du parquet, faire le bureau pour la table de mix. ...et commencer à jouer!
Je vais découper un peu chaque étape plutôt que de coller une tartine (comment ça trop tard???) et je mettrais quelques photos.

En espérant que ce thread soit utile, ou à minima distrayant :lol:

https://soundcloud.com/studio-teigneux

Afficher le sujet de la discussion
51
Citation de sonicsnap :
Mettre des onduleurs sur tout le studio, il faut vraiment avoir un courant catastrophique! J'imagine que ça se justifie assez rarement?

C'est pas l'idée. Je dirais mettre l'ordi dessus, la table et les enceintes et c'est tout. Les trucs qui craignent le plus. Mais déjà pour mettre tout ça, il faut un modèle qui encaisse un peu plus de 1000W. Bon, à ce stade rien n'est décidé et je ne mettrais peut-être pas d'onduleur du tout. J'essaie juste d'anticiper: si j'en mets un, il me faut le câble usb pour relier l'ordi.
Billy, le câble usb, après je le rallonge dans la goulotte pour l'emmener jusqu'à l'ordi.

https://soundcloud.com/studio-teigneux

52
Oui je sais que tu es passé expert en tirage de câbles a travers les murs dans cette maison!
53
Citation de Storky :
Oui je sais que tu es passé expert en tirage de câbles a travers les murs dans cette maison!

:clin:

https://soundcloud.com/studio-teigneux

54
Citation de Storky :
:bravo: slave1802
Maintenant c'est clair, c'est marrant cette façon de "recréer" un courant alternatif sachant que tout le matos derrière prends soin d'en refaire un courant continu pour alimenter les machines.


Tu peux aussi te contenter d'un "chargeur", c'est le même principe sauf qu'il n'y a pas la partie "onduleur" et tu sort directement en tension continue fixe (12, 24, 48, 136V) ou réglable pour les plus évolué. En cas de coupure secteur, la charge est alimentée par les batteries à la tension voulue.


Il y a deux façons d'enculer les mouches : Avec ou sans leur consentement -- Boris Vian

[ Dernière édition du message le 25/11/2021 à 12:53:11 ]

55
Concrètement, si j'étais proprio, je referais toute l'électricité de cet appart.
Actuellement, j'ai tout mon matos de musique dans une chambre dédiée qui branchée sur un phonic PPC9000E amplis compris (Hey Nico, t'as vu comment je squatte ton tread?)
Ce que j'aurais aimé c'est un truc en rack 19' avec 220V en entrée et 220V propre en sortie, parce que le phonic, c'est juste une multiprise.
56
Citation de Storky :
d'ailleurs tu pourrais aussi tirer un câble pour activer le panneau "on air" de l'intérieur (l'élément le plus important du studio!!)


Absolument ! :mrg:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

57
Ce n'est vraiment rien d'autre qu'une multiprise le Phonic PPC9000E? Parce que sur la page AF du produit, un "avis" dit "ça filtre". Ça filtrerait le jus?

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

58
Non ça fait un peu plus, c'est aussi une prise parafoudre, un voltmètre pas du tout précis (d'ailleurs les diodes de celui de Nico ne fonctionnent plus) et un dispositif d'éclairage de rack à base de lampes à incandescences qui surchauffent. Il y a bien un filtre mais ultra-basique et peu effficace (sur une autre discussion, il y a plusieurs années, on m'a répondu qu'on pouvait le faire juste avec un condensateur de tube néon où un truc comme ça)

J'ai mis un pouce en bas sur cet avis :mrg: Le mien ne filtre que dalle, les soirs ou c'est parasité, ça ne fait aucune différence si je me branche en direct sur le secteur.
Les avis AF disent que c'est équivalent à un Furman à 400 euros sauf que les types ne l'ont pas comparés avec un furman ou ont un installation électrique qui leur donne un signal déjà propre en entrée. Je m'abstiens de poster un avis alors que j'ai pas testé les alim Furman. D'ailleurs chez Furman il y a aussi un modèle à moins de 150 euros et celui là ne filtre pas ...

L'intéret du phonic c'est :
- la multiprise rackable (mine de rien ça vaut le coup d'investir, qu'est ce qu'on peux se faire chier avec la câblasse!)
- le parasurtenseur, qui peux t'éviter d'avoir à remplacer toutes les lampes d'un ampli parce qu'il y a eu un pic de tension dans le réseau. Tu sais, le genre de truc qu'on lit dans les COS, le concert dans un rade avec une installation électrique pourrie ou la friteuse de la fête de la musique branchée sur la même multi que la table de mix ...
C'est déjà pas mal, ça serait à refaire, je prendrais son équivalent de la marque de Thoman.

[ Dernière édition du message le 25/11/2021 à 19:22:17 ]

59
Merci Storky pour ces infos. :bravo:

Venez poster vos premiers enregistrements! Même et surtout s'ils ont été faits avec des moyens dérisoires!

60
Ce n'est pas une parole d'expert non plus, le frichti que j'entends parfois est peut être d'origine radio ou electromagnétique (j'ai pourtant testé de tout couper chez moi), je n'y connais pas grand chose. Mais bon, si je veux détailler je ferais un autre sujet
