MARSHALL Origin 20h

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

Sujet de la discussion Posté le 02/08/2024 à 08:09:25

Bonjour, Je vais devoir changer les deux

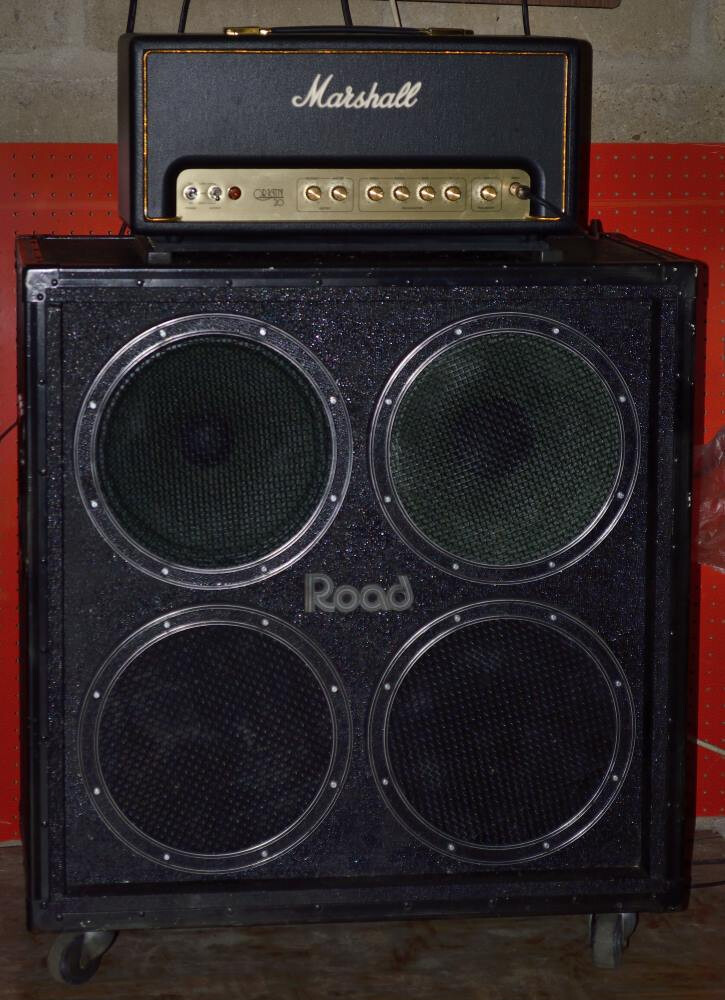

lampes EL34 de mon MARSHALL Origin 20h (achat neuf février 2021)
La question est : y a t'il un réglage de bias à effectuer ?
D'avance merci.
François

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

2 Posté le 02/08/2024 à 08:59:58

Bonjour,

Il semble qu'un réglage du bias n'est pas nécessaire (et sans doute même impossible) :

https://my.marshall.com/forum/question/2498/origin-20h-valves-replacement

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

3 Posté le 02/08/2024 à 09:34:36

Bonjour et mille mercis J-L.B
j'avais complètement oublié de demander tout simplement et directement à MARSHALL
excellente nouvelle je vais pouvoir changer les lampes moi-même, je vous tiens informé de la suite de la "réparation"
mon diagnostique est : un son devenu tout pourri après 4 ans d'utilisations le son est brutalement devenu étroit sans profondeur, sans âme, très "métallique" comme "cling, clong" et de plus si on tapote (gentiment) le bouton de "boost gain" l'ampli produit des sifflements genre larsen (cris stridents, avec le boost engagé) auparavant j'avais un VOX AC 15 (d'occase cette foi) dont j'ai changé une première fois les 5 lampes puis 2/3 ans après seulement 2 des 12AX7 alors que j'aurais dû changer les lampes d'ampli (à ce moment là je ne savais pas !) en tous cas merci...
Je vais peut-être même commander un set complet par sécurité ! ampli/préamp et... la vache çà a rudement augmenté le prix des lampes ! en 2016 chez Tho... le set VOX AC-15 (3 x 12 AX7 + 2 x EL84) = 63€ aujourd'hui chez le même fournisseur seulement les deux lampes d'ampli (2 x EL34) entre 70 et 140€ selon modèle marque !!! chez ampvalves 146€ mais là c'est le kit complet de 5 lampes (préamp/amp) à suivre...
François

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

4 Posté le 26/08/2024 à 15:21:25

Bonjour tous,
Je reviens car j'ai changé mes EL34 sur le MARSHALL Origin 20h mais j'ai toujours des problèmes de son pourri ! je teste actuellement les autres éléments : câbles, pédales, et instrument, d'où cela peut il provenir ?
voici le son avant changement des EL34

cordialement François

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

5 Posté le 26/08/2024 à 16:08:26

Voici le son après changement des EL34 avec la strat et un nouveau JACK avec la FENDER overdrive Santa Ana (la rouge !)

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

6 Posté le 26/08/2024 à 16:15:51

Bonsoir François,

Si vous ignorez le préampli en faisant un branchement du genre : guitare (avec réglage du volume bas au départ) -> pédale(s) d'effet -> prise return de la boucle d'effet (pour attaquer directement l'étage de puissance) ça donne quoi ?

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

7 Posté le 26/08/2024 à 16:22:31

pas essayé mais je vais le faire en montant progressivement le volume... à tout de suite.
François

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

8 Posté le 26/08/2024 à 17:03:58

Bon en montant la vidéo je me suis rappelé que la boucle est enclenchée avec le pédalier ! idiot bête !
à refaire donc en mettant la gratte dans le retour et en enclenchant la boucle via le pédalier...
effectivement en passant par l'entrée çà marche mais par la boucle non, c'est logique, bon voici tout de même la vidéo ah oui j'oubliais j'ai aussi changé les 12AX7 du préamp le son est toujours dégueu.

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

[ Dernière édition du message le 26/08/2024 à 17:05:01 ]

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

9 Posté le 26/08/2024 à 18:27:46

Nouvelle tentative en entrant par le retour de la boucle d'effets et cette fois avec le pédalier pour enclencher cette boucle !
là je sais plus quoi faire... ya plus que l'atelier maintenant !

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

10 Posté le 26/08/2024 à 19:39:55

Avant le passage à l'atelier, je pense qu'il faudrait tenter un nettoyage en règle au "nettoyant contacts" (type WD-40) des embases jack et des potentiomètres.
Ça ne résoudra peut-être pas le problème, mais ça ne fera pas de mal et de toute façon ça ne coûte pas cher.

Aussi peut-être faire un essai après avoir relié par un câble le send et le return de la boucle d'effet. Au cas où...

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

11 Posté le 26/08/2024 à 22:03:27

Bonsoir oui faire une boucle, pas essayé... à faire dès demain matin parce que l'après midi on est de clinique (l'âge sans doute !)
le clean contact j'ai çà, alors une boite de coton tiges et lingettes pour nettoyer les jacks (câbles et fiches) par contre pour les potards il faudra voir parce que à priori inaccessibles sans démontage sérieux.

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

12 Posté le 27/08/2024 à 09:01:35

Bonjour Éric,

À mon sens la méthode la plus simple et la plus efficace pour nettoyer les embases jack(s) est d'injecter généreusement du nettoyant, puis faire aller et venir un jack mâle une dizaine de fois.
Le nettoyant contact — du moins le WD-40 — étant extrêmement volatile les lingettes ne sont pas utiles.

L'utilisation des cotons tiges risque fort de laisser trainer des fibres susceptibles de créer à terme des contacts douteux.

Pour les potentiomètres il y a effectivement un peu plus de travail puisqu'il faut avoir accès à leur boîtier.
Et surtout : sur un ampli à lampes se méfier des tensions résiduelles élevées et en courant continu ; ça peut piquer très fort.

Bonne clinique !

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

13 Posté le 27/08/2024 à 10:08:31

Cher J-L.B
je viens de passer les fiches JACK des câbles au clean contact (Kontakt 60)
pas grande amélioration constatée

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

14 Posté le 27/08/2024 à 10:20:56

ensuite passage de Kontact 60 dans tous les Jack de l'ampli... entrée instrument, sorties baffles, sortie et entrée boucle, nettoyage de tous les Jack des pédales (Pugilist et Santa ana) des entrée alim (j'ai oublié de préciser que j'avais dès hier testé avec alim secteur en 9v et avec piles 6f22 on sit jamais !
(oups "on sait jamais"...)
effectivement un bout de coton tige est resté dans un Jack de la FENDER pugilist et j'ai dû ouvrir la pédale et j'ai bien fait car cela m'a permis de découvrir que les Jack sont fermés (enrobés de plastique entièrement clos !) contrairement aux Jack par ex. sur les instruments qui sont "ouverts" donc le coton ne peut être "chassé" hors du Jack il ne peut que resté coincé au fond ! donc gêner le contact.
nouvelle vidéo donc il y a un mieux très net mais ce n'est pas tout à fait çà à voir avec une tentative sur les piste de potards si je peux les atteindre...

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

[ Dernière édition du message le 27/08/2024 à 11:06:04 ]

Schatz

900

Posteur·euse AFfolé·e

Membre depuis 21 ans

15 Posté le 27/08/2024 à 10:22:01

Un p'tit coup de nettoyant contact dans les embases des lampes ? (avec les précautions qui s'imposent...)

0

On n'arrête pas le skate parce qu'on est vieux, on devient vieux parce qu'on arrête le skate

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

16 Posté le 27/08/2024 à 11:00:41

Bonjour Schatz oui j'ai pensé aux montures de lampes mais j'ai pas osé parce qu'il y a l'électronique autour et le flux de produit pourrait faire des faux contacts, sur les photos qui ont servies pour les vidéos on peut voir que les embases de lampes sont sur un boitier et que l'électronique est donc dessous comme une protection en quelque sorte !
Mais si j'enlève les lampes pour vaporiser du clean contact sur les embases cela va diffuser à l'intérieur de ce boitier, c'est vrai que je vais sans doute devoir démonter pour atteindre les potentiomètres et vaporiser du clean contact sur leurs pistes par la même occasion je peux tout à fait m'occuper des montures de lampes !

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

[ Dernière édition du message le 27/08/2024 à 11:58:00 ]

Schatz

900

Posteur·euse AFfolé·e

Membre depuis 21 ans

17 Posté le 27/08/2024 à 11:24:10

En regardant le schéma (si j'ai le trouvé le bon !), je vois qu'il y a une flopée de nappes et connecteurs ? J'espère que le soucis ne vient pas de là. Pour l'instant, je vote pour les embases (à nettoyer comme tu l'indiques), ou le potentiomètre de master volume.

0

On n'arrête pas le skate parce qu'on est vieux, on devient vieux parce qu'on arrête le skate

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

18 Posté le 27/08/2024 à 11:53:28

x

Hors sujet :

Au moins, sur les Marshall "à l'ancienne" on n'était pas embêtés par les nappes !

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

19 Posté le 27/08/2024 à 12:27:43

Oui si c'est comme chez VOX mon AC15 était marqué VietNam (?)
à suivre...
demain parce que cet après-midi ce n'est pas possible !

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

20 Posté le 27/08/2024 à 19:03:08

Finalement on est rentré plus tôt alors
j'ai vaporisé le Kontakt 60 sur le culot des EL34 avant des les remettre en place et j'ai également découvert quatre vis sous la tête, entre les plots, manifestement ils maintiennent la platine électronique, par contre ce qui me gêne vraiment c'est qu'il faudra aussi dévisser les boutons, les commutateurs et le Jack d'entrée pour sortir la platine après avoir enlevé toutes les lampes... dans l'espoir d'accéder aux potentiomètres pour vaporiser leurs pistes

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

21 Posté le 27/08/2024 à 19:16:08

En principe, le fait d'ôter les quatre vis sous l'ampli permet de sortir le châssis d'un bloc.
Avec la façade, les boutons et toutes ces choses.

0

J-L.B

101

Posteur·euse AFfiné·e

Membre depuis 5 ans

22 Posté le 27/08/2024 à 19:38:25

Et quitte à insister bêtement : on trouve dans un ampli à lampes même débranché des tensions très élevées et d'autant plus dangereuses qu'il s'agit de courant continu.

Prudence donc.

0

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

23 Posté le 27/08/2024 à 20:45:17

Oui pas d'inquiétudes j'arrête, je débranche, j'attends c'est le maitre mot !
comme de toute façon les lampes qui ont été testées sont chaudes surtout parait-il les EL34 / EL84 dans le cas présent se sera demain (elle sont réellement brulante !)
j'ai vaporisé également les culot des 12Ax7 avant de les remettre en place ainsi le frottement des broches en les replaçant dans leur embase respective doit participer au "décrassage" de l'ensemble embase/broches des lampes, après test je sais que... non en tout cas c'est pas là le problème.
ce que j'espère c'est que ce n'est pas le potentiomètre de gain qui est à push/pull s'il faut le changer...

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

franckfender

42

Nouvel·le AFfilié·e

Membre depuis 8 ans

24 Posté le 28/08/2024 à 12:51:09

(ci-dessous j'ai remplacé le mot contacteur par connecteur qui est un terme plus approprié !)
Aujourd'hui, retrait des lampes je les place dans une ancienne barquette de glace pour ne pas les casser si elles roulent et tombent, l'ampli est débranché depuis hier, dévissage de la platine et retrait, un coup d'air sec (bombe d'air pour l'informatique !) pour chasser les poussières
et passage du K60 sur tout ce qui est nécessaire : les pièces mobiles (pistes des potentiomètres) les connecteurs et prises diverses (prises Jack, et connecteurs de câbles) les embases de lampes (toutes les embases) j'essuis le surplus partout où cela ne sert à rien tôles de châssis autour des embases, pcb, etc.
après je fais "rouler" les boutons pour décrasser les pistes de potentiomètres mais comme ce sont des potards fermés il y a peu de chance que le K60 atteigne la piste ! pas de bol
et je laisse sécher jusqu'à demain, à suivre...

0

Photo Nature du Gâtinais Montargois

salut à tous, Franck fender

[ Dernière édition du message le 28/08/2024 à 14:27:19 ]

Schatz

900

Posteur·euse AFfolé·e

Membre depuis 21 ans

25 Posté le 28/08/2024 à 14:21:28

Ne t'est-il pas possible de pulvériser par des ouvertures, comme ci-dessous ?

0
