Sujet de la discussion Boog expandeur DIY eurorack
Je me suis lancé dans l'ajout d'un panneau in/out 5 HP pour le model D.
Les mods possibles sont décrites là:
https://www.gearslutz.com/board/attachments/modular-mania-all-things-eurorack-and-modular-synths-effects/779114d1541949511-behringer-model-d-diy-mods-behringermodeld_modifications_v2.pdf

Je me suis contenté de 11 entrées / sorties (sur 5 hp, c'est juste mais ça rentre):
-FM oscillo 1,
-Sortie directe oscillo 1 (post potard volume, pré switch),
-FM oscillo 2,
-Sortie directe oscillo 2 (post potard volume, pré switch),
-FM oscillo 3,
-Sortie directe oscillo 3 (post potard volume, pré switch),
-Sortie directe noise (emplacement idem oscillos),
-CV résonnance (ça marche moyen, mais ça répond),
-Sortie directe filtre LP (la raison de ma mod au départ),
-Sortie directe filtre HP,
-Sortie directe CV 1V/oct.
A noter que la FM se comporte bizarrement mais est très efficace!

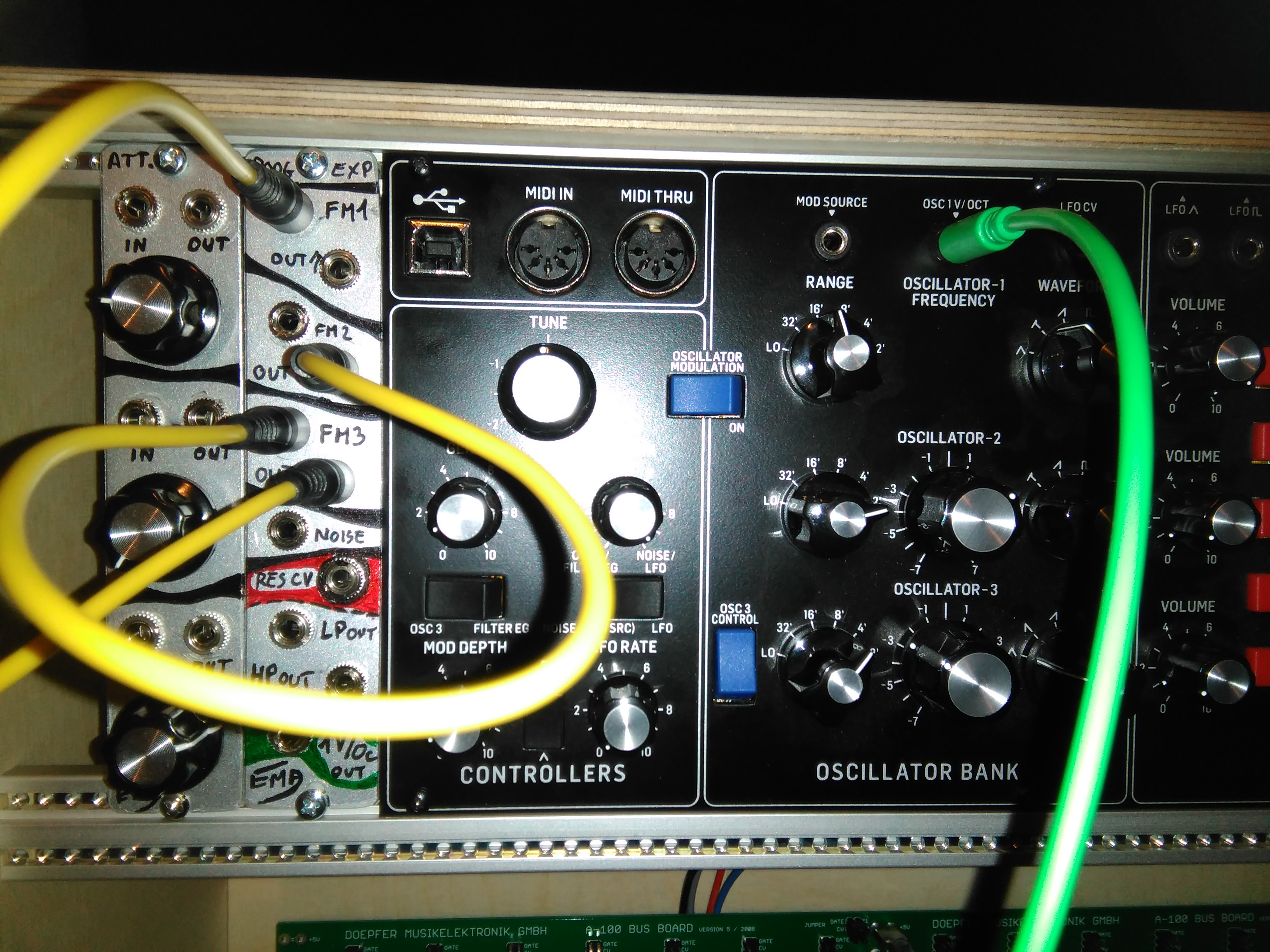

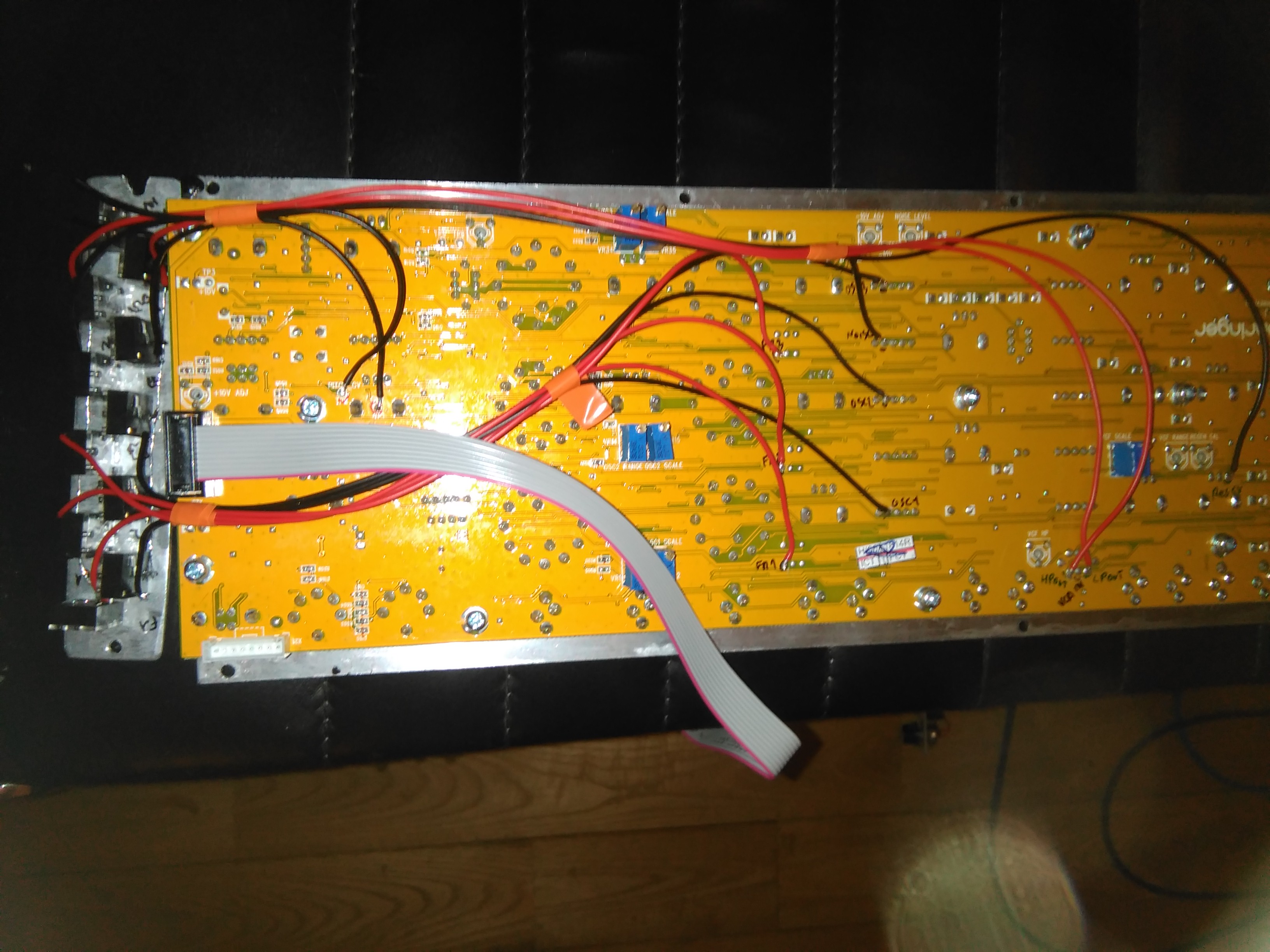

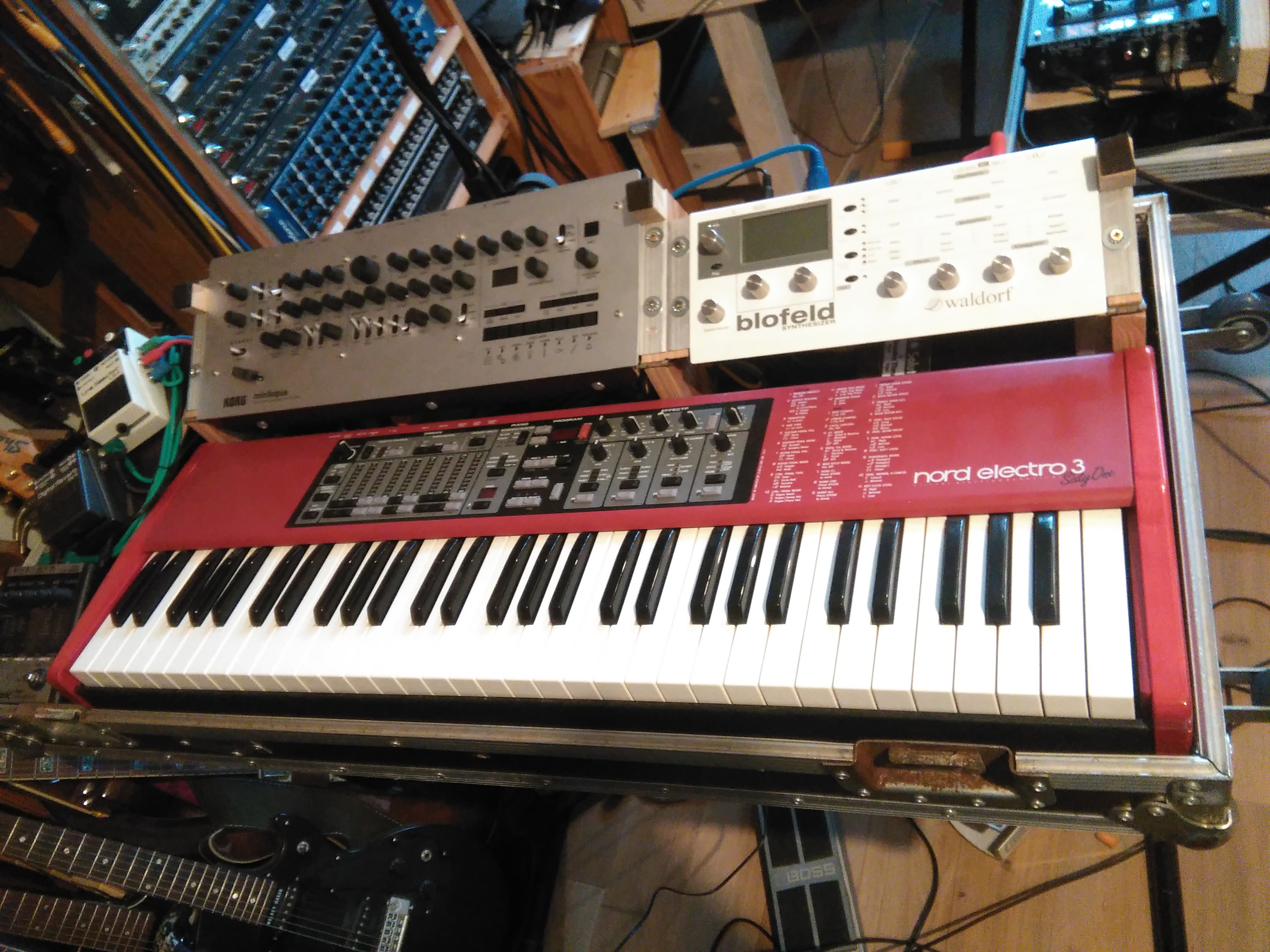

Des photos:
image.php
image.php
image.php

NB:
- Truc marrant, le bout d'alu que j'ai utilisé provient d'une chute des côtés du clavier du minilogue que j'ai récupéré après l'avoir découpé pour le transformer en module: ça fait pile 5 hp, je n'ai eu qu'à meuler la hauteur sur 1 mm
- Le marquage est fait avec de bêtes feutres à alcool pour transparents: on verra si ça tient, mais je marque tous mes patches de studio comme ça depuis longtemps...
- Avec l'autre côté du minilogue, j'ai bricolé 3 atténuateurs passifs (visible à gauche sur la photo). Ils sont indépendants du Boog.
- Le tout m'a pris 3 heures tout compris.


https://climaterecords.fr/

2
Et le(s) son(s), et le(s) son(s), et le(s) son(s)... On veut du son ! :-D

Studio Virtuel, jeune forum MAO, ici : https://studiovirtuel.forumactif.com/

Le Maestro Concert Grand, le Blanchet 1720 : http://sonimusicae.free.fr/

3
Et voir le minilogue sans clavier ! Doit etre superbe en version rack desktop!
Thom'
4
Beau travail. :bravo:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

5
@ Thomas LN77:
image.php

Bon, sur le Boog, le CV de commande pour la résonance ne fonctionne pas correctement, je vais devoir le rouvrir.
Pour la FM, c'est bizarre (ça par dans les aigus quand je ferme le volume du modulateur), mais ça sonne super.
Le reste est OK.
Quand rien est branché, il fonctionne normalement (ouf...).

Du son bientôt...

https://climaterecords.fr/

6
Super intéressant comme mod, et complètement réversible avec une simple pince coupante (sauf pour le Minilogue, le pauvre!) Très simple aussi puisqu'il s'agit simplement de quelques soudures sur des points existants. Le plus long et fastidieux et de loin, c'est sans doute de fabriquer le module d'I/O et d'y souder toutes les fiches minijack.

Penses-tu qu'il y aurait le place pour ce patchbay à l'arrière du boitier?

En tout cas bravo!
7
Voici un lien audio:

C'est fait à l'arrache. Il y a une description sommaire du patch dans le lien (Tout sort du Boog, sans re recording)

Oui, il y a la place derrière (pas pratique!) ou sur les côtés. D'ailleurs, sur les côtés, il y a "deux couches" quand on démonte: un panneau en bois doublé d'un panneau en acier. Ce dernier doit être facile à percer, et ça laisse la possibilité de revenir en arrière si besoin (les flancs en bois peuvent couvrir les trous dans la partie métallique).

https://climaterecords.fr/

8
O top Ema! Merci :bravo:
9
J'ai été plus pastel, pas de soudure sur mon Boog par contre j'ai fait un Tetra LFO

Le LFO de gauche à une plage de 0s à 0,22s - Le LFO du mileu à une plage de 0,07s à 55s - Les 2 LFOs sur le joystick ont une plage de 0s à 2s

J'ai pris 2 boutons en alu de Ø50mm pour une grande plage de réglage et c'est le pied.

Par contre, je trouve que la plage du joystick est trop grande. Il faudra que je trouve une solution, le problème c'est qu'il font 10kΩ et je n'ai encore trouvé le moyen de réduire la résistance.

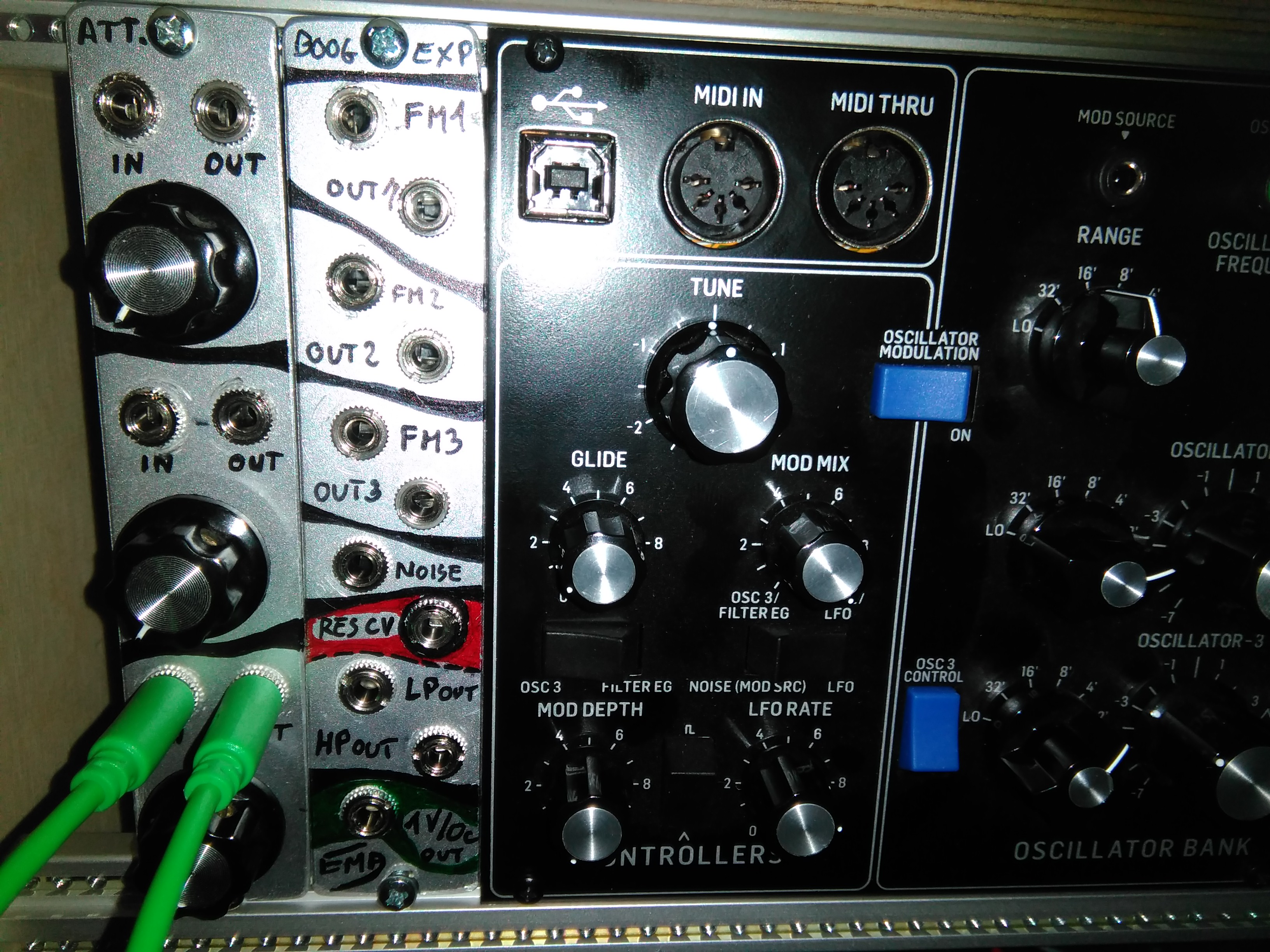

image.php

image.php

image.php

Xavier
10
Cool! Les boutons de potards sont énormes... :8O:
Par contre, tu n'as pas songé à y intégrer un atténuateur pour faire varier l'amplitude de sortie de tension des LFO (pas juste la fréquence)?
En tout cas, beau boulot! :bravo:

De mon côté super content de ma modif: le model D a enfin trouvé sa place dans le set modulaire, et les oscillos et le filtre sont quasiment dans tous mes patches.

https://climaterecords.fr/

11
Effectivement, non. Voici le LFO que j'ai fait et qui ne fait varier uniquement le temps, sur la plage de +5V à -5V :

https://noisehackerspace.com/lfo-eurorack-breadboard-prototype/

Je trouve par contre le son est trop triangulaire. J'aurais préféré plus sinusoïdal mais c'est comme ça.

C'est vraiment le pied d'avoir d'énorme boutons car tu peux être super précis. Pour le réglage de 0s à 0,22s ça permet vraiment de faire de super effet :-)

X
12
En mettant un bête potard linéaire 10 kOhm en sortie, tu peux faire varier l'amplitude. C'est important pour doser la FM dans les hautes fréquences (quand tu te rapproche de T=0 s...).

Il y a plein de schémas ici:
http://www.doepfer.de/DIY/a100_diy.htm

Une sinusoïde parfaite n'est pas facile à faire de manière analogique. Une manière classique est d'utiliser un filtre analo en auto-oscillation. Et encore, certains saturent, et on se retrouve avec des harmoniques impaires (carré...).

https://climaterecords.fr/

13
ok merci. je regarde ça pour l'atténuateur. C'est peut être ce dont j'ai besoin avec le joystick.

Xavier
14
Salut, alors je vous lis avec grand intérêt étant possesseur d'un Boog, mais par contre je n'ai jamais tâté de modulaire. J'ose posé les questions de débutant.

Qu'est-ce que ces modifs apporte au Modèle D ?
J'ai compris qu'on peut avoir les sorties des osiilos seul, sans passer par le reste du synthé, peut on avoir les différentes forme d'ondes séparément et en même tps?

J'ai compris qu'on peut avoir le filtre tout seul également.

Mais sinon, par exemple, ton module Ema, je vois pas vraiment ce qu'il fait ?

Pour finir, es ce qu'avec un convertisseur midi to CV et mes séquenceurs (Zaq et Digitakt) je peux automatiser la coupure de filtre par exemple, ou la vitesse d'un lfo ?

Merci
15
Je réponds rapido:

Citation :
Qu'est-ce que ces modifs apporte au Modèle D ?
J'ai compris qu'on peut avoir les sorties des osiilos seul, sans passer par le reste du synthé, peut on avoir les différentes forme d'ondes séparément et en même tps?


Oui c'est possible. Mais à ce moment là, tu n'as pas le réglage de volume de l'oscillo dans la sortie séparée (le signal est prélevé avant le potard).

Citation :
Mais sinon, par exemple, ton module Ema, je vois pas vraiment ce qu'il fait ?


Il sort les signaux audio (oscillos, noise, filtres LP/ HP), CV (1V/oct issu du midi) et entre des données de commandes CV: FM (= modulation de fréquence) oscillos et en théorie résonance (cette dernière ne fonctionne pas chez moi quand j'envoie un CV: ça change la hauteur de note en même temps...)

Citation :
Pour finir, es ce qu'avec un convertisseur midi to CV et mes séquenceurs (Zaq et Digitakt) je peux automatiser la coupure de filtre par exemple, ou la vitesse d'un lfo ?


C'est déjà possible sans modif avec la fréquence de filtre (entrée Cut CV) et de LFO (entrée LFO CV).
A noter que les oscillos pouvant être réglés en LFO, les entrées FM des oscillos permettent l'automatisation de la fréquence de ces LFO.

D'une manière générale, l'intérêt de la modif est de transformer le model D en modules indépendants: oscillos, filtre, LFO, enveloppes et même VCA. Du coup, on se rapproche (humblement!) de ça:

http://www.ajhsynth.com/Minimod.html

https://climaterecords.fr/

16
Merci beaucoup de ta réponse, je capte mieux!
Du coup pour avoir un réglage de volume des différentes formes d'ondes des VCO, des atténuateur comme tu as fabriqué ça fonctionne ?
17
Oui, mais j'ai mis des 1OkOhm linéaires (ils traînaient chez moi...). ça marche avec l'audio, mais c'est plutôt pour du signal de commande (CV). Pour un réglage de volume audio, il vaut mieux des 10kOhm logarithmiques.
Pour les vco, j'ai récupéré le signal après les potards de volumes du Model D. Du coup, je peux les câbler directement à l'entrée FM d'un autre oscillo et doser la FM avec le volume du 1er oscillo.

https://climaterecords.fr/

18
Hello, encore une question, j'aimerais inclure mes synthés dans un case, au-delà de l'exploration modulaire à proprement parler, je cherche un moyen pratique d'avoir tout de câbler, notamment niveau alimentation et audio. câbler et decabler devient un véritable frein.

Je possède le Boog, un volca bass, et un micromonsta. C'est peux, mais additionné aux séquenceur/bar, aux pédales d'effets, à la table de mix, tout ça fait souvent un beau bazar de câble.

J'ai dans l'idée de construire 2 case en bois, un pour toutes mes pédales d'effets (un pedal board en fait) et un pour mes 3 synthés, qui serait déjà câbler électriquement (une multiprise ds le case fera l'affaire) et en midi. Je pense comme ça m'épargner du taf à chaque rangement (J'ai pas vraiment de pièce dédié au son chez moi)

Du coup je me pose la question de passer le Boog sur une alim modulaire, étant donné que j'envisage sûrement l'achat d'un prochain behringer (neutron ou plus tard pro1) ou pourquoi pas d'un lil Erebus.
Je me pose aussi la question du modulaire par rapport au mixeur audio (ma table est vielle, et encombrante) et je me dit que petit à petit avec une alim modulaire, je pourrait pourquoi pas rajouter quelques modules comme des oscilo numérique pour enrichire ma palette sonor.

Voilà donc soit modulaire soit pas??

Dans le cas du passage à une alim modulaire, une tiptop audio uzeus ferait l'affaire pour le Boog? Je me rend pas compte, je pourrait plus tard y rajouter un lil Erebus ou un neutron ?

Pour un mixeur en module, je suis perdu dans le nombre existant, pourrai-je y brancher autant le Boog que le micromonsta ou le volca? Je crois qu'il y à une grosse dif de volume ? Y'en à t'il des pas trop cher adapté.
Sinon je pense au dude de bastl, même uniquement mono il ne prends pas de place si un module n'est pas adapté à ce que j'ai besoin.


19
Tu devrais aller sur modulargrid faire une simulation de ton case, ca te donnera en prime les besoins en jus de ton setup revé ( la puissance mais aussi les voltages positifs negatifs etc )
Sinon uj mixeur modulaire coute le prix d’un behri complet mdr
Thom'
20
Pas mieux...
Un conseil quand même: sur modulargrid, lors du dimensionnement de l'alim un case, ne pas hésiter à prendre une sécurité de 200-300 mA sur le max de l'alim: j'ai déjà eu des comportements bizarres de certains modules avec un case trop au "taquet".

https://climaterecords.fr/

21
Super, merci pour vos réponses je vais regarder ça, j'aborde le monde du modulaire tout doucement. Je vais déjà commander un Neutron pour apprendre un peu les interactions possible entre les différents modules, puis essayer de réaliser les mods du Boog. Je pense que les deux donnent déjà de quoi bien s'amuser et explorer pour un budget raisonnable.
Pour ce qui est du case, étant donner que je ne vais pas acheter de "vrai" module pour l'instant, je pense que je vais fabriquer un truc en bois, simple et fonctionnel avec une multiprise intégré dedans, mon soucis étant surtout d'avoir un truc pratique et "tout en un" plutôt que plein de synthé desktop posé et du câble partout.

Par la suite, si le modulaire me plaît l'idée d'évoluer vers un oscilo numérique affin d'avoir d'autres sonorités serait judicieux avec un Boog et un Neutron ?
22
Citation :
Par la suite, si le modulaire me plaît l'idée d'évoluer vers un oscilo numérique affin d'avoir d'autres sonorités serait judicieux avec un Boog et un Neutron ?


C'est clair que oui! Par exemple, le Plaits de mutable est bien et pas trop cher, mais il y en a tellement d'autres...
Le problème (??), c'est que si tu veux te faire une idée d'ensemble en furetant sur les forums (c'est cher, donc autant réfléchir avant achat...), il va falloir basculer sur Muff Wiggler qui est le site (anglophone) le plus complet et actif sur le modulaire. En parallèle de modulargrid qui permet aussi de faire des trouvailles.

Bonnes recherches à toi...:bravo:

https://climaterecords.fr/

23
Tu verras vite que le problème du modulaire c est que pour ton oscillo il te faudra 14modules autour pour t en servir mdr
Plus sérieusement si tu pars en minimaliste au début oui des modules numériques peuvent compléter ton boog , comme le mutable plaits qui regorge de sonorités variées et qui a déjà un vca intégré (il est quasi autonome) . Mais tout est possible y compris dans l analo . Tout ce que je retiens de mon récent début dans le’ modulaire c est qu on part vite sur des oscillos alors que l essentiel (ce n est que mon avis) est plutôt dans les’modulations , les vca etc qui en soit ne sont jamais sexy quand on débute
Thom'
24
Bin justement, je vois pas tant l'utilité complète du VCA en modulaire... Enfin, pardon...question de débutant!
Il s'agit bien d'une amplification de signal audio? Qui n'a donc ni LFO ni enveloppe mais qui va servir à rendre audible une source audio mais pas à la moduler? C'est ça ou je me trompe ?

Du coup je me demandais, à la sorti (ou l'entrée) d'un module de mix, il faut forcément un VCA?

Désolé, hein, j'essaie d'y voir clair, l'impression de retourner à l'époque ou je posé des questions sur les branchements en midi..
25
Et merci Ema pour les sites! Le plaits, il me donne bien envie oui, surtout j'ai vu qu'il est proposé par certains constructeurs alternatifs pour pas si cher que ça.
