Alors ces mods???

  • 45 réponses
  • 16 participants
  • 10 724 vues
  • 27 followers
Sujet de la discussion Alors ces mods???
Salut à tous, je viens pour pouvoir échanger sur les mods sur cette TD-3, a priori les mêmes que sur les Tb 303, x0x...
Si on peut s'aider pour partager et que chacun puisse profiter de l'experience des autres...:D:

Pour commencer je vais deja me cantonner a faire une vrai entrée filter in pour controller le cutoff en CV avec ma mcv4, et un mini trou sur la facade pour faire le réglage de filtre en direct sans avoir besoin d'ouvrir la bête a chaque fois :bravo:
J'attends les composants pour des prochains mods qui arrivent entre 3 semaine et 2 mois... commandé en Chine...:mdr:

Je vous ferais part des autres avancées, et vous enverrai des photos de ce petit mod 'cv filter in' pour commencer si il y en a que ça interesse.
J'aurais pu me servir de l'entrée mini-jack audio bizarre qui est d'origine (filter in...? porte tellement a confusion) pour la convertir, mais j'ai fait le choix d'ajouter une autre entrée mini jack pour cette entrée CV.

Petite précision, je suis un amateur passionné et je n'ai jamais inventé de mod.
J'ai juste repris sur le travail d'autres avant moi.


Beaucoup d'infos sur:
https://www.gearslutz.com/board/modular-mania-all-things-eurorack-and-modular-synths-effects/1289500-behringer-td3-diy-mods-4.html
https://www.ladyada.net/wiki/x0x/x0xd0x
http://www.firstpr.com.au/rwi/dfish/
https://www.subatomicglue.com/x0xl0g/mod%20guide/mod%20guide.html

et bien d'autres

Pour la disto de la TD-3:
https://www.gitarrebass.de/workshops/boss-ds-1-keeley-mod/

et d'autre que je pourrais mettre par la suite
Afficher le sujet de la discussion
41
Yes
Mais pour le coup je trouve que ces mod étale le son alors qu’à l’origine un TB ça percute
M’enfin si j’avais l’option sur la ma TB-03 je serai le premier à mettre le nez dedans haha
Good game en tout cas

http://soundcloud.com/raffrobinson

42
génial, merci Untold :bravo:

EDIT : ayé de mon coté j'ai ajouté les fonctions :
GATE ( longer gate ON/OFF) + VCA decay ( et non pas ACCENT DECAY comme mentionné sur la video ..) + MAIN ENV SLEW ( r45 mod ) + CRUNCH & PSU MOD ( + 2db )
pas déçu ! question soudure faut être bien soigneux et patient :lol:
bon bah ça sonne ultra bueno, j'ai comparé avec une TD3 normale y'a pas photo :bravo:
j'ai fait le test avec des samples de tb303 ici : https://gearspace.com/board/modular-mania-all-things-eurorack-and-modular-synths-effects/1289500-behringer-td3-diy-mods-13.html
( post de WEDOK )
on est vraiment très très très proche, même si ça ne l'est pas complètement, ce qui est normal car ce ne sont pas les mêmes composants et pis de tout' façon comme dirait Jean-Michel 2 Tb303 ne sonneront jamais pareil ...le débat est sans fin :mdr:

voici 2 extraits tutube ( son d'un tél portable désolé ) :




n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 13/02/2022 à 22:38:59 ]

43
Pour compléter et pour que ceux qui viennent plus tard puissent comprendre je vous donne les infos qui sont sur la pages de Egowaves, sur lesquelles sont aussi basés certaines mods présentés plus haut. En gros c'est un résumé avec quelques bonus, en anglais par contre ... Je ferais une trad plus tard.


VCF OFFSET : Adjust the VR1 trimmer (about 12 o'clok)

VCA DECLICK : Connect vias point to ground through a 0,22uf bipolar (side does not matter) cap.
I use this cap: https://www.musikding.de/Greenie-022uF_1

RUBBER MOD : Connect vias point to ground through a 1uf cap.
I use this one : https://www.musikding.de/Nichicon-FW-1uF-50V_1
This 1uf cap is not bipolar so connect cathode (–) to ground.

Hollow Square (PW adjustement) :
First you need to remove R189 on the front side of the PCB. Check online videos on how to remove smd components. Then, connect vias points through a 50K linear pot (B50K) or a 50K trimmer.
I use this pot : https://www.musikding.de/Potentiometer-50k-lin-knurled...
You can use this trimmer: https://www.musikding.de/ACP-Trim-Pot-10mm-50k

Pre Filter Over Drive : Connect vias points (in green) through a 500K log pot (A500K). Connect middle and 1 side wipers of the pot so that OD increases when turned clockwise.
I use this pot:https://www.musikding.de/Potentiometer-50k-lin-knurled-shaft-solder-lugs

Manual Accent trigger : Wire vias point and ground through a push button
I use this momentary push button : https://www.musikding.de/Pushbutton-momentary-switch-NO-red

Accent Slew : Wire pin 3 of RES pot and ground through a 0,56uf cap and a switch
I use this cap: https://www.musikding.de/Greenie-056uF_1
I use this switch : https://www.musikding.de/Toggleswitch-SPDT

ENV Slew :Wire middle pin of ENV to ground through a 2,2uf cap and a switch.
I use this cap: https://www.musikding.de/22uF-50V-radial_1
This cap is not bipolar so connect the cathode (–) to ground.

Gate ON : Connect purple vias points trhough a diode and a switch
I use this diode :https://www.musikding.de/1N4148_1
Anode connected to left vias (TP11), Cathode to the right vias on the picture.

Portamento : Connect vias point to ground through a 0,22uf cap.
I like 0,22uf but the higher the value the more pronounced effect.
I use this cap : https://www.musikding.de/Greenie-022uF_1

Variable Accent Decay : This one is done via the front of the PCB and is more tricky. Wire a 500K LOG pot (A500K) between top of D15 to right pin of decay pot.
I use this pot : https://www.musikding.de/Potentiometer-500k-log-knurled-shaft-solder-lugs

Merci soundvayager pour ta rapidité ! 4464045.jpg

[ Dernière édition du message le 05/04/2022 à 14:08:52 ]

44
Bonjour à tous !

Je déterre ce sujet car je viens de finir de modder ma TD3 grâce à ce post, donc déjà merci a Soundvoyager pour son descriptif détaillé Untold et tous les gens qui on contribués au processus car les infos m'ont été bien utiles!

Perso c'était mon premier projet j'avais soudé en techno en 3ème pour la dernière fois il à 20 ans donc les personnes qui pensent ne pas pouvoir il faut juste y aller tout c'est bien passé de mon côté, j'ai commencé par les 3 mod les plus simples

1-Lower cutoff
2-Rubber Mod
3-VCA declick

Rien de bien compliqué, bien suivre les instructions et bien tester la tenue des soudures pour ne pas avoir de surprises !

Ca m'a pris 4 heures environ mais le résultat est la !

Hier matin j'ai été pris d'une fureur incontrôlable avant le 3/03 day et je me suis dit let's go quitte a fumer ma TD3 sans Berhinger jamais je n'aurais pu essayer ca sur une vrai 303!

Donc J'ai installé les mod suivant et je pense que je vais m'arrêter la car le son me convient bien !

4-Hollow Square (PWM) avec un potard face avant.
Petit tips pour retirer le composant minuscule et rectangulaire facilement (R189), il faut pauser le fer a souder sur une soudure la pointe contre le composant et en faisant chauffer légèrement (en 10 secondes pour moi) en poussant sur le composant avec le fer il s'est détaché tout de suite.

5- Mod Distortion
Pareil pour le D19 D20 a retirer pour l'overdrive.
6 - Portamento
7 - Pre filter overdrive avec potard face avant
8 - Manual accent Trigger
9 - Acc Slew
10- Env Slew

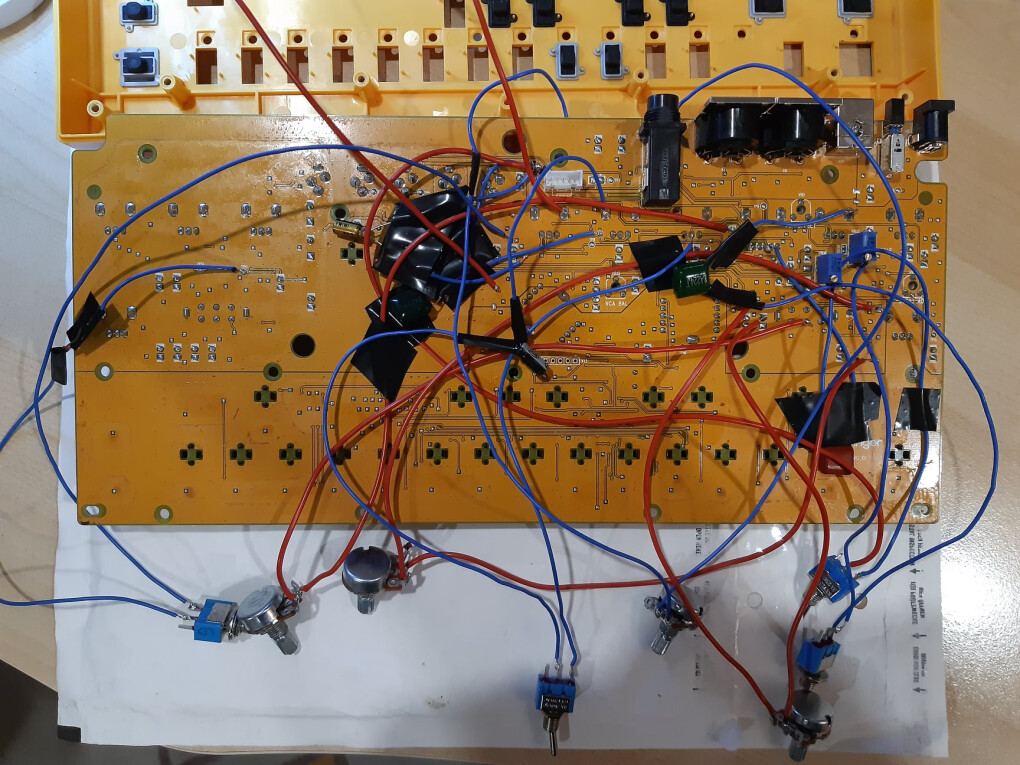

Les mods se ressemblent tous au niveau de la soudure etc. Donc apres deux trois mod effectuées on est beaucoup plus confiant et sur le facebook d'egowave il y a une photo de son mod fini qui m'a bien aider pour le sens des composant et surtout quels câbles souder a quels PIN des switchs et potards ! je vous la mets ici elle correspond au mod présenté sur le post précedent :)

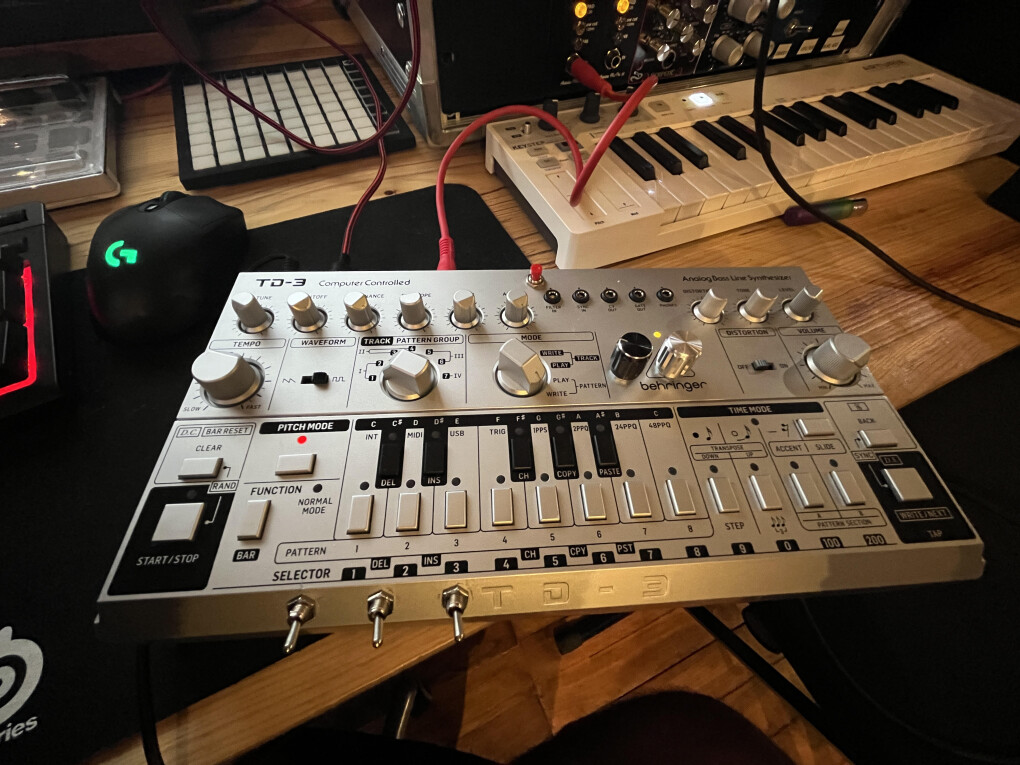

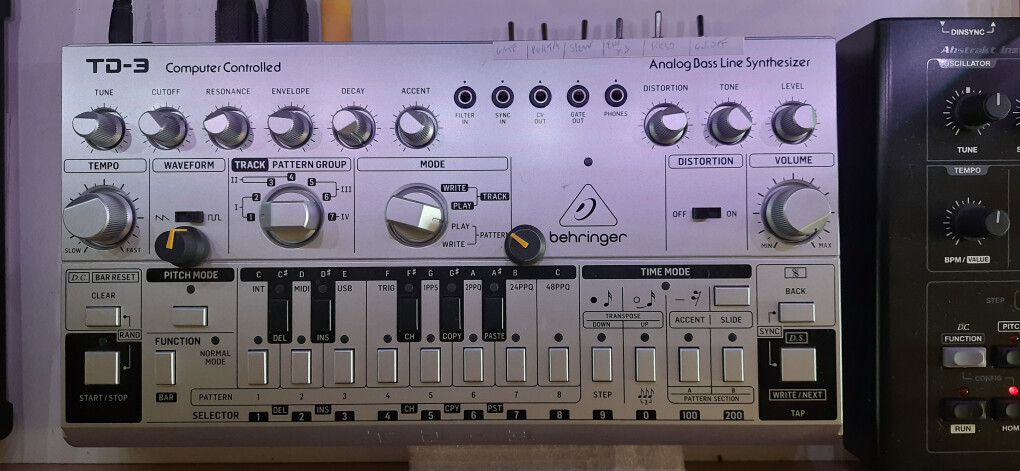

Et voilà la "bêyte"



Cheers

[ Dernière édition du message le 01/03/2023 à 11:27:42 ]

45
Petite incursion sur le sujet, comme dis plusieurs fois entre l'alim faiblarde et l'accumulation de mods, il peut-être difficile de "récupérer" le son d'origine, même en rajoutant des switchs pour les enclencher ou non. Ayant eu des X0x extrêmement modifiées, j'ai par moment enlever ces mods pour récupérer un peu de "punch" à la sortie.
Donc avant de faire tous les mods, je vous dirais d'abord de les tester un par un et ensuite de garder ceux que vous désirez afin de limiter les tirages de câbles et ajout de composants à tout va qui font perdre du signal.
Pour la suite petite promo de mon projet perso à base de X0xb0x:
https://fr.audiofanzine.com/synthe-analogique/ladyada/x0xb0x/forums/t.798649,x0xmod-une-evolution-de-cette-bonne-vieille-x0xb0x.html

Bon bending à tous!!!!
46
Hello hello !

Je pense que cet hiver, je vais m'atteler à quelques mods et je vais commencer par le "MOD 2 : LE DECLICK OU LE Softer VCA attack AKA C51 mod".

J'aimerais pouvoir l'activer ou le désactiver selon mon envie. Du coup, je suppose qu'un simple interrupteur on/off entre une des 2 pattes du condensateur et le pcb peut faire l'affaire, n'est-ce pas ?
