Problème sur Curseur HPF
- 4 réponses
- 3 participants
- 434 vues
- 3 followers
Hrd Chris
556
Posteur·euse AFfolé·e
Membre depuis 21 ans
oryjen
17492
Drogué·e à l’AFéine
Membre depuis 20 ans
Hrd Chris
556
Posteur·euse AFfolé·e
Membre depuis 21 ans
oryjen
17492
Drogué·e à l’AFéine
Membre depuis 20 ans
Si tu sais souder, monter/démonter un slider c'est pas la mer à boire.
Sinon tu peux le porter chez un réparateur si tu as ça sous la main, mais le gars ne va pas te faire ça pour rien...et s'il y a juste un slider à remplacer, sois certain qu'il va te trouver d'autres "pannes" pour faire bonne mesure
...
Sinon tu peux le porter chez un réparateur si tu as ça sous la main, mais le gars ne va pas te faire ça pour rien...et s'il y a juste un slider à remplacer, sois certain qu'il va te trouver d'autres "pannes" pour faire bonne mesure
...--------------------------------------------------------------------------------
L'artiste entrouvre une fenêtre sur le réel; le "réaliste pragmatique" s'éclaire donc avec une vessie.
jimnastic77
26
Nouvel·le AFfilié·e
Membre depuis 17 ans
Bonjour à tous,
dans mon cas, mon slider "4 positions HPF" est dead. (3 positions devrais-je dire, car pour le Juno la position 3, est une position "ouverte").
J'ai réussi à le réparer, mais pour combien de temps, je ne saurais le dire.
Cette méthode est un peu du type "bricolage", mais mérite d'être transmise.
Ce que je vais expliquer ci dessous n'est pas forcément pour tous, mais cela mérite d'essayer (à moindre coût) avant d'en racheter un à minimum 30€.
- [Débat non ouvert] 30€ n'est peut être pas beaucoup mais, si comme moi, on a fait énormément de travaux de restauration sur l'appareil, alors...
Temps alloué : 30min/1h.
Tout d'abord, dessouder le HPF. (Même s'il y a des détrompeurs, ne pas hésiter à faire un marquage comme en haut à gauche par exemple).
- démonter délicatement les 6 ergots pour désolidariser le châssis métallique du plastique avec bande curseur.
- nettoyer les poussières au pinceau puis à l’alcool iso avec un coton tige par exemple.
- tester à l’ohmmètre (continuité) la piste au pin correspondant.
Voici l'ordre des pin, quand on regarde le curseur face à nous (comme une utilisation normale).
En haut - de G à D : pin 1 et 2 (Non raccordées), pin 3 (position HPF 3), pin 4 (position HPF 2).
En haut - de G à D : pin 1 (position du curseur- slider de gauche), 2 (Non raccordée), pin 3 (position HPF 0), pin 4 (position HPF 1).
Je crois que la maladie est là, le contact pin-piste ne se fait plus. Ce qui était mon cas.
Voici ce que j'ai réalisé :

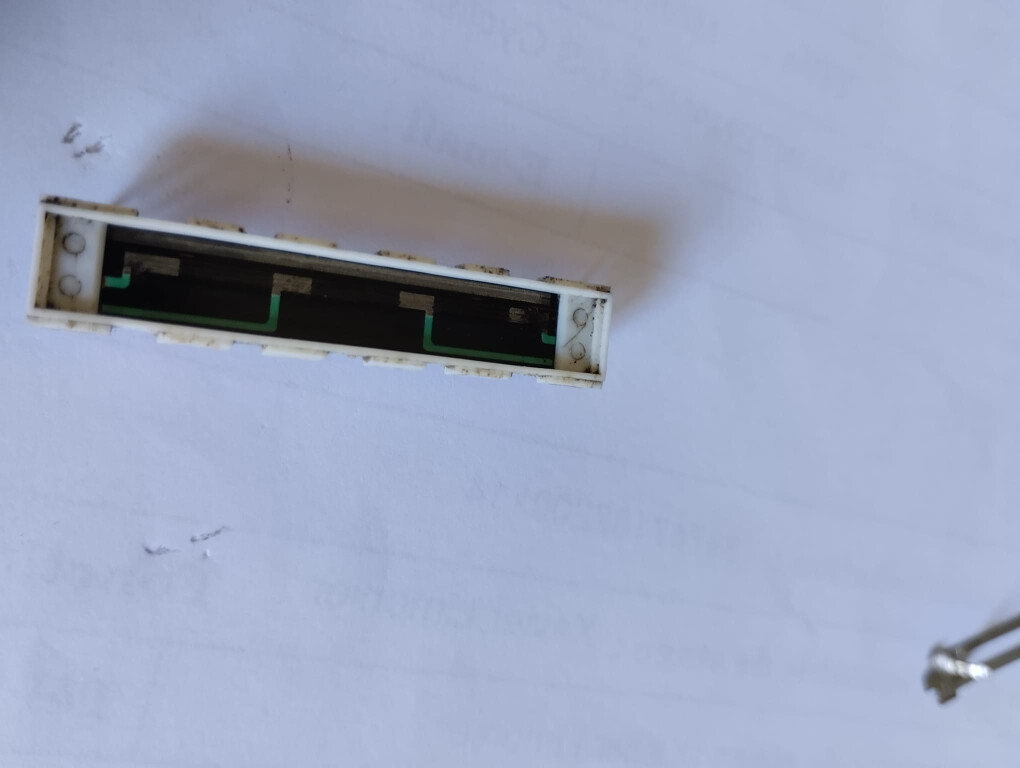

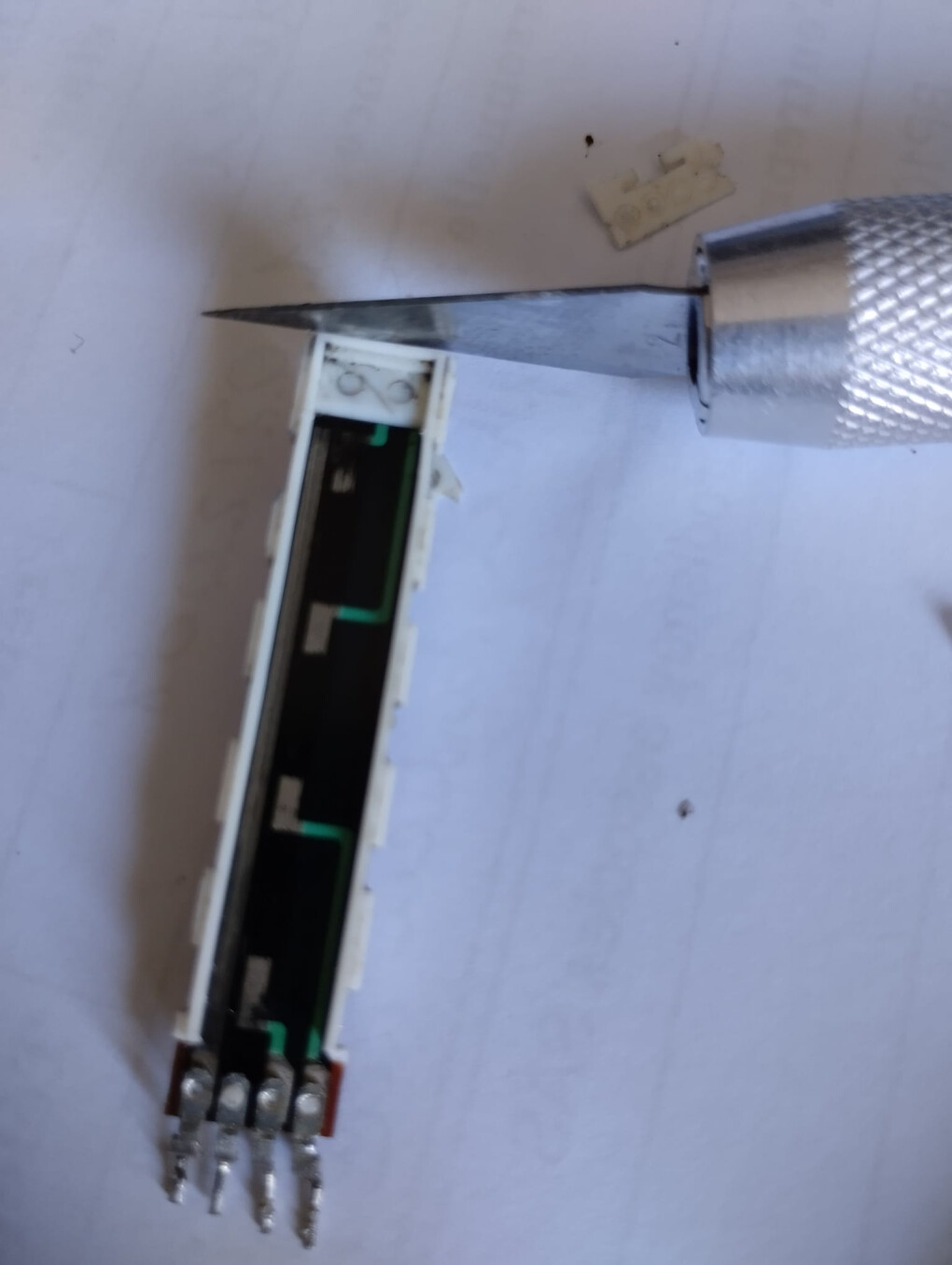

Couper le plastique pour accéder à la plaque PCB.

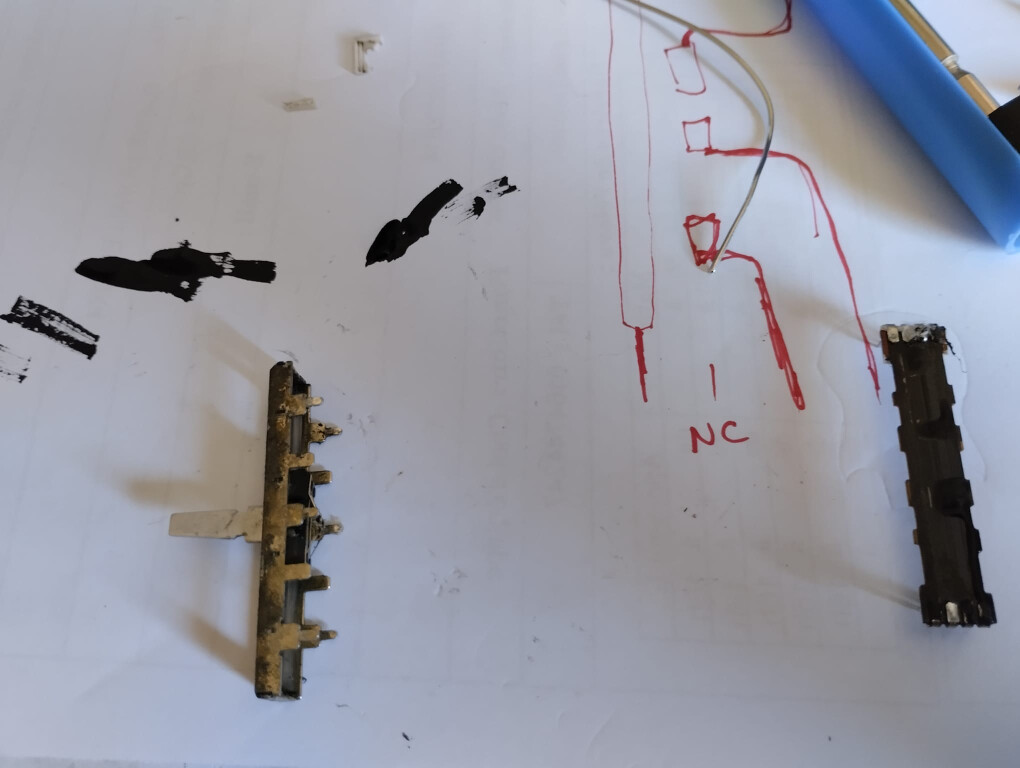

J'ai refais les pistes avec de la "peinture conductrice". Tout en badigeonnant la connexion piste/pin correspondante.
Graisse teflon dans la fenêtre du curseur/tige.
J'ai isolé les connexion pin avec le châssis lors du remontage.
Remontage et OK.
Le Juno reprend en compte les information Doubleur Bass (pos 0), HPF pos 1, 2 et 3.
Si cela ne dure pas, il reste deux options :
- essayer de refaire la platine en gravure CNC ;
- acheter de "bonnes rééditions"...à 30 €.
Bonne réparation à tous.
dans mon cas, mon slider "4 positions HPF" est dead. (3 positions devrais-je dire, car pour le Juno la position 3, est une position "ouverte").
J'ai réussi à le réparer, mais pour combien de temps, je ne saurais le dire.
Cette méthode est un peu du type "bricolage", mais mérite d'être transmise.
Ce que je vais expliquer ci dessous n'est pas forcément pour tous, mais cela mérite d'essayer (à moindre coût) avant d'en racheter un à minimum 30€.
- [Débat non ouvert] 30€ n'est peut être pas beaucoup mais, si comme moi, on a fait énormément de travaux de restauration sur l'appareil, alors...
Temps alloué : 30min/1h.
Tout d'abord, dessouder le HPF. (Même s'il y a des détrompeurs, ne pas hésiter à faire un marquage comme en haut à gauche par exemple).
- démonter délicatement les 6 ergots pour désolidariser le châssis métallique du plastique avec bande curseur.
- nettoyer les poussières au pinceau puis à l’alcool iso avec un coton tige par exemple.
- tester à l’ohmmètre (continuité) la piste au pin correspondant.
Voici l'ordre des pin, quand on regarde le curseur face à nous (comme une utilisation normale).
En haut - de G à D : pin 1 et 2 (Non raccordées), pin 3 (position HPF 3), pin 4 (position HPF 2).
En haut - de G à D : pin 1 (position du curseur- slider de gauche), 2 (Non raccordée), pin 3 (position HPF 0), pin 4 (position HPF 1).
Je crois que la maladie est là, le contact pin-piste ne se fait plus. Ce qui était mon cas.
Voici ce que j'ai réalisé :
Couper le plastique pour accéder à la plaque PCB.
J'ai refais les pistes avec de la "peinture conductrice". Tout en badigeonnant la connexion piste/pin correspondante.
Graisse teflon dans la fenêtre du curseur/tige.
J'ai isolé les connexion pin avec le châssis lors du remontage.
Remontage et OK.
Le Juno reprend en compte les information Doubleur Bass (pos 0), HPF pos 1, 2 et 3.
Si cela ne dure pas, il reste deux options :
- essayer de refaire la platine en gravure CNC ;
- acheter de "bonnes rééditions"...à 30 €.
Bonne réparation à tous.
