Mon JUNO a un problème électrique/masse
- 37 réponses
- 12 participants
- 2 063 vues
- 12 followers
Afficher le sujet de la discussion
- 1
- 2
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
Bonjour à tous
Cette histoire m'a intrigué ayant moi même un juno x et que de se fait j'ai moi aussi remarqué une lègére sensation d'électricité sur la paume de la main je me suis dit qu'il fallait que je mesure avec mon multimètre avec une formation en électronique et en électricité je devrais sans problème sachant que je ne trouve pas normal d'avoir cet effet sur les mains, la derniere fois que j'ai eu cette sensation c'est chez ma grand mère quand j'étais gamin dans les années 70 (oui je sais je suis terriblement vieux) sur le frigo de la cuisine ou rien n'était relier sur cette foutu terre .

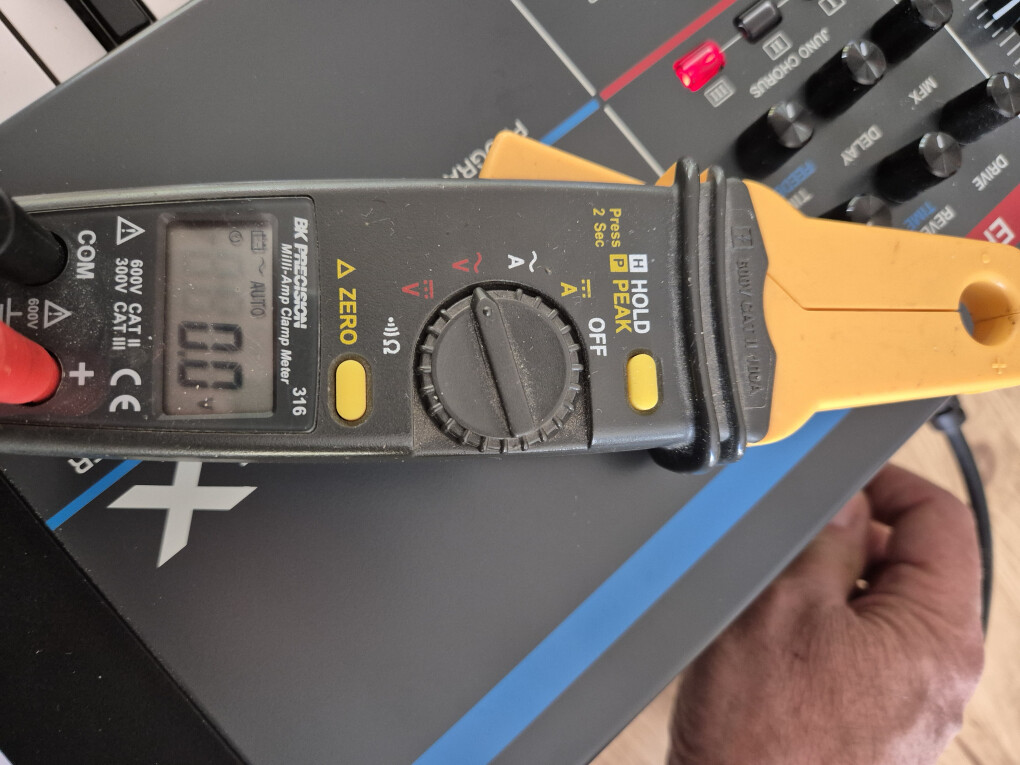

Résultat surprenant (voir la photo)
Donc pour moi le juno x n'est pas relier à la terre.
Le symbole de double isolation à coté de la prise de courant IEC avec un autre symbole de terre à l'intérieur à mon avis l'alimentation interne doit être encapsulée mais même si c'est bien le cas il ne devrait pas avoir une tels tension sur le capot métallique
PAS TOP la conception mais apparemment le sujet à était validé par les normes francaises .....mouhais....
Apres le relier à la terre en interne est faisable sans problème à voir si cela ne provoque pas de boucle de masse.
Cette histoire m'a intrigué ayant moi même un juno x et que de se fait j'ai moi aussi remarqué une lègére sensation d'électricité sur la paume de la main je me suis dit qu'il fallait que je mesure avec mon multimètre avec une formation en électronique et en électricité je devrais sans problème sachant que je ne trouve pas normal d'avoir cet effet sur les mains, la derniere fois que j'ai eu cette sensation c'est chez ma grand mère quand j'étais gamin dans les années 70 (oui je sais je suis terriblement vieux) sur le frigo de la cuisine ou rien n'était relier sur cette foutu terre .
Résultat surprenant (voir la photo)
Donc pour moi le juno x n'est pas relier à la terre.
Le symbole de double isolation à coté de la prise de courant IEC avec un autre symbole de terre à l'intérieur à mon avis l'alimentation interne doit être encapsulée mais même si c'est bien le cas il ne devrait pas avoir une tels tension sur le capot métallique
PAS TOP la conception mais apparemment le sujet à était validé par les normes francaises .....mouhais....Apres le relier à la terre en interne est faisable sans problème à voir si cela ne provoque pas de boucle de masse.
.: Odon Quelconque :.
11693
Drogué·e à l’AFéine
Membre depuis 23 ans
Bienvenue chez les vieux et merci pour le test confirmant le défaut d'isolation électrique qui se ressent sur les parties métalliques de certains objets alimentés sur secteur.
Quant au respect des normes CE, UK-CA et autres, c'est pour l'essentiel une auto-certification.
Le fabricant est tenu de disposer des documents attestant de la conformité électrique et électromagnétique de son produit, et de pouvoir les présenter après toute requête des autorités compétentes.
Il les soumet également au régulateur US.
Pour Roland, voir https://fccid.io/SOP par exemple, sur lequel malheureusement les documents de tests en laboratoire des Jupiter-X/Xm et Juno-X ne sont pas disponibles.
Quant au respect des normes CE, UK-CA et autres, c'est pour l'essentiel une auto-certification.
Le fabricant est tenu de disposer des documents attestant de la conformité électrique et électromagnétique de son produit, et de pouvoir les présenter après toute requête des autorités compétentes.
Il les soumet également au régulateur US.
Pour Roland, voir https://fccid.io/SOP par exemple, sur lequel malheureusement les documents de tests en laboratoire des Jupiter-X/Xm et Juno-X ne sont pas disponibles.
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
.: Odon Quelconque :.
11693
Drogué·e à l’AFéine
Membre depuis 23 ans
Si tu ouvres ton Juno-X, on veut bien des photos de l'intérieur.
Comme indiqué plus haut, on a celles du Jupiter-X sur le forum Rolandclan : https://forums.rolandclan.com/viewtopic.php?t=60860
Comme indiqué plus haut, on a celles du Jupiter-X sur le forum Rolandclan : https://forums.rolandclan.com/viewtopic.php?t=60860
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
Sonoita
514
Posteur·euse AFfolé·e
Membre depuis 6 ans
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
.: Odon Quelconque :.
11693
Drogué·e à l’AFéine
Membre depuis 23 ans
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
allez zou j'ai pris 1/2 heure fer à souder et hop.
IMPECCABLE
Sinon par rapport au photo de l'interieur du JPX sur le poste plus haut même façon d'alimenter le bouzin c'est du rapide une alim avec une prise secteur maintenue par un collier rilsan on dirait que ça été fait à l'arrache ou au moins cher ou les 2
IMPECCABLE
Sinon par rapport au photo de l'interieur du JPX sur le poste plus haut même façon d'alimenter le bouzin c'est du rapide une alim avec une prise secteur maintenue par un collier rilsan on dirait que ça été fait à l'arrache ou au moins cher ou les 2
.: Odon Quelconque :.
11693
Drogué·e à l’AFéine
Membre depuis 23 ans

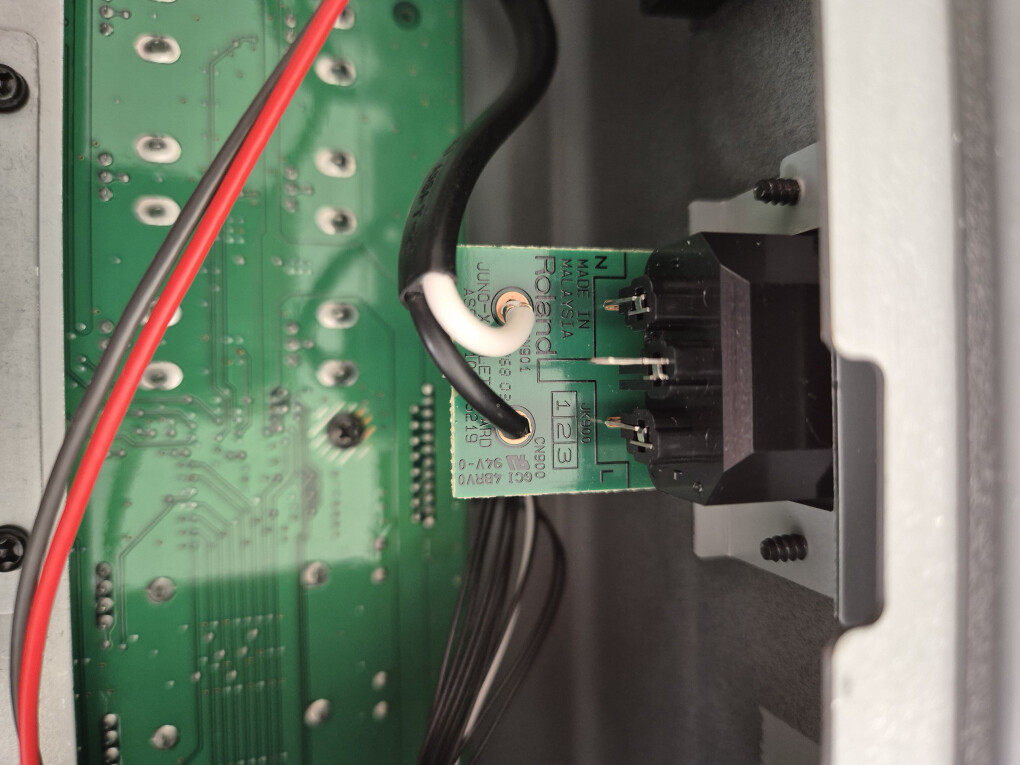

Merci pour les photos.
On voit bien que c'est le même assemblage que le JP-X pour l'alimentation, externe sur le Xm, avec la self d'anti-parasitage, mais quand même un collier électrique en plus.
La question, c'est pourquoi la broche de masse du connecteur 3 broches IEC n'est pas reliée d'usine au châssis sur ces machines, qui ne sont pas construites au rabais (mécaniquement et électroniquement) ? Voir si cela n'a pas un impact sur l'audio avec ou sans USB connecté.
Roland a peut-être rencontré des problèmes de pollution électromagnétique sur ces machines, le Xm d'ailleurs étant livré avec des ferrites anti-parasites à utiliser avec le transformateur externe, et les prises d'entrées "analogiques" (AUX IN, micro, pédale de sustain), qui ne changeaient pas grand chose sur le mien.
Concernant le clonage par B., difficile puisque tout tourne en logiciel sur un composant spécifique (le gros chip BMC qui doit se trouver sous un capot de blindage à côté de la carte audio côté panneau supérieur).
On voit bien que c'est le même assemblage que le JP-X pour l'alimentation, externe sur le Xm, avec la self d'anti-parasitage, mais quand même un collier électrique en plus.
La question, c'est pourquoi la broche de masse du connecteur 3 broches IEC n'est pas reliée d'usine au châssis sur ces machines, qui ne sont pas construites au rabais (mécaniquement et électroniquement) ? Voir si cela n'a pas un impact sur l'audio avec ou sans USB connecté.
Roland a peut-être rencontré des problèmes de pollution électromagnétique sur ces machines, le Xm d'ailleurs étant livré avec des ferrites anti-parasites à utiliser avec le transformateur externe, et les prises d'entrées "analogiques" (AUX IN, micro, pédale de sustain), qui ne changeaient pas grand chose sur le mien.
Concernant le clonage par B., difficile puisque tout tourne en logiciel sur un composant spécifique (le gros chip BMC qui doit se trouver sous un capot de blindage à côté de la carte audio côté panneau supérieur).
« What is full of redundancy or formula is predictably boring. What is free of all structure or discipline is randomly boring. In between lies art. » (Wendy Carlos)
[ Dernière édition du message le 23/11/2024 à 16:29:53 ]
Passcratch
194
Posteur·euse AFfiné·e
Membre depuis 17 ans
sayam
49
Nouvel·le AFfilié·e
Membre depuis 21 ans
