Comment configurer le D20 en clavier maitre midi sur un mac ?

9 réponses
4 participants
207 vues
4 followers

stv75

Nouvel·le AFfilié·e

Membre depuis 1 mois

Sujet de la discussion Posté le 14/09/2025 à 23:20:05

Bonjour à tous,

Je voudrais connecter mon Roland D20 comme clavier maitre sur mon Mac (M3 pro max)
J'ai pour cela acheter un cable CME C2midiPro.
Je branche le cable midi in sur midi out du synthé et midi out sur midi thru. Une lumière apparait sur le câble pour confirmer la connection (la lumière ne s'allume pas si je branche le midi out du cable sur le midi in du synthé).
Je branche ensuite le câble sur le mac et j'ouvre la configuration audio et midi mais sur dans le studio midi le synthé n'apparait pas et je ne comprend pas pourquoi :??:

J'ai lu les précédents post sur le sujet et j'ai configurer le synthé comme suit :
- mode multi Timbral (ça ne marche pas non plus en mode performance)
- midi : midi part1 ch 1, part2 ch2 etc.. Midi partR ch 10, midi txall n-off ON, midi exclu unit# 17, midi Timbre Dump OFF, midi lower Txch 02, midi upper TxCh 01,
- mode synth

Quelqu'un peut il ce qui ne va pas ?

Zuma Otto Rivers

1859

AFicionado·a

Membre depuis 13 ans

2 Posté le 15/09/2025 à 00:22:05

Attention, à en croire les photos Thomann, les câbles sont marqués "To MIDI In" (le noir) et "To MIDI Out" (le blanc)...
Ce qui signifie "vers la prise MIDI In" et "vers la prise MIDI Out".
Autrement dit, peut-être que contrairement à d'autres modèles d'interface MIDI, cette CME indique dans quelle prise les câbles doivent être branchés, et non pas leur fonction (entrée ou sortie).

Autrement dit, le câble "To MIDI In" doit être branché au MIDI In du Roland, le câble "To MIDI Out" au MIDI Out du Roland.
Si ça ne marche pas, inverse le sens, mais n'utilise pas le Thru.

Ensuite, tu ne verras pas marqué "Roland D-20" sur ton mac, mais plutôt la marque "CME quelque chose". La norme MIDI est ancienne et ne transporte que les informations de jeu musical ; il n'y a pas de nom de périphérique, contrairement à l'USB. Comme c'est la CME qui est connectée à l'ordi, c'est elle qui fait transiter les infos de l'ordi au Roland. > Donc c'est elle qui sera visible sur l'ordi.

« Il n'y a pas de théorie : il suffit d'entendre. Le plaisir est la règle. » Claude Debussy.

Mon avis sur le Dexibell S9

Mon avis sur le Studiologic Sledge 2

d20p

125

Posteur·euse AFfiné·e

Membre depuis 5 ans

3 Posté le 15/09/2025 à 08:07:07

Zuma Otto Rivers à bien resumé la situation

Le Midi Thru n'est pas une sortie du synthé, mais une recopie (à l'identique) du Midi In.
Ca sert à chainer les appareils: un clavier peut ainsi controller deux, ou plus, module sonores (qui peut être on clavier ou un expandeur).
Les notes jouées sont envoyées par le OUT du clavier, recues par le IN du premier module (qui va jouer les notes correspondantes à son canal midi) et ressortir par le THRU pour alimenter le module suivant par le IN (qui lui aussi va jouer les notes correspondantes à son canal midi) et ainsi de suite

Par contre ce qui arrive par le IN ressort tel quel par le midi THRU, il n'y a pas de merge.

Si par exemple le D-20 est utilisé comme module sonore, contrôlé par un autre clavier (par un exemple un M1), alors les notes joués sur le D-20 ne viennent pas se rajouter à celle du M1 sur le midi thru du D-20.
Elle ne sortiront que sur le out du D-20 et le thru du D-20 n'enverra que les notes jouées par le M1

Collectionneur de vieilleries: D-50, D-20, D-110, JV-1080, RA-50, MKS-20, TX802, TQ5, S2000, M1, SE-50, MTP AV, Atari Mega STE et Falcon
Mais aussi un Studiologic SL88 et un Mac Mini M4

stv75

Nouvel·le AFfilié·e

Membre depuis 1 mois

4 Posté le 16/09/2025 à 09:22:43

Je vous remercie pour vos retours !
Alors j'ai inversé les câbles selon les recommandations de Zuma Otto Rivers. Soit le midi in du câble dans in du synthé et le out du câble dans le out du synthé et effectivement la lumière du câble s'allume ce qui confirme la bonne transmission de données.
Malheureusement je n'ai toujours rien qui apparait sur le studio midi et le IAC Driver n'est pas actif non plus. Qu'est-ce qui peut poser problème ?

d20p

125

Posteur·euse AFfiné·e

Membre depuis 5 ans

5 Posté le 16/09/2025 à 18:41:44

C'est étrange qu'il n'y ait rien dans le Studio MIDI
J'ai un adaptateur premier prix de chez aliexpress, et il apparait (mac mini M4, Sequoia 15.6.1)

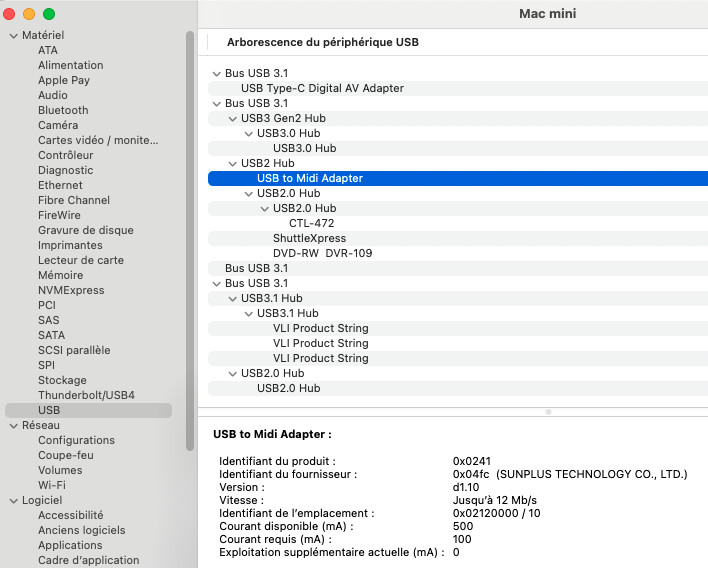

Est ce qu'il apparait dans les informations système ? (Réglages Système -> Général -> Rapport Système -> USB (dans Matériel)

Moi j'ai ça:

Collectionneur de vieilleries: D-50, D-20, D-110, JV-1080, RA-50, MKS-20, TX802, TQ5, S2000, M1, SE-50, MTP AV, Atari Mega STE et Falcon
Mais aussi un Studiologic SL88 et un Mac Mini M4

stv75

Nouvel·le AFfilié·e

Membre depuis 1 mois

6 Posté le 17/09/2025 à 08:37:41

Merci d20p pour ce post ! Effectivement tu as peut être mis le doigt sur le problème car lorsque je branche le câble, celui-ci n'apparait pas dans les informations système USB. Même en inversant les broches sur le synthé et en utilisant les 3 ports usb du Mac rien n'apparait. En revanche si je branche d'autres périphériques usb, ceux-ci apparaissent...Serait-ce le câble qui est défectueux ? Si oui, avez-vous une référence à me conseiller ?

matmout

209

Posteur·euse AFfiné·e

Membre depuis 18 ans

7 Posté le 17/09/2025 à 08:43:21

Bonjour,

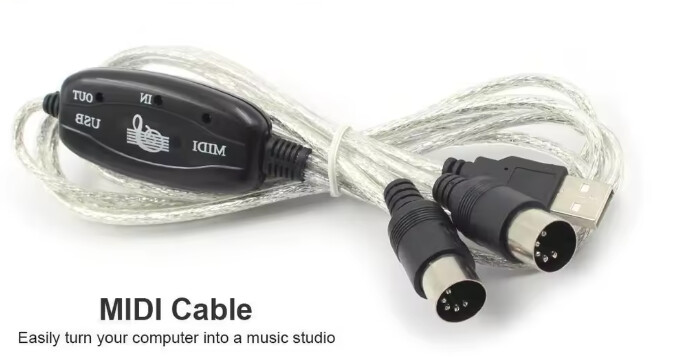

J’ai envie de dire que n’importe quel câble devrait marcher, de ce type, par exemple

Salut toi...! Ça va toi ?!

[ Dernière édition du message le 17/09/2025 à 08:43:53 ]

d20p

125

Posteur·euse AFfiné·e

Membre depuis 5 ans

8 Posté le 17/09/2025 à 10:03:58

Si il n'apparait pas dans la liste des périphériques USB, c'est soit qu'il est défectueux soit qu'il n'est pas reconnu par le mac

L'idéal serait de le brancher sur un PC sous windows et voir si il apparait dans le gestionnaire de périphériques (touche windows + X et ensuite "Gestionnaires de périphériques")
Si il n'apparait pas c'est qu'il est défectueux, si il apparait c'est qu'il n'est pas compatible mac

En regardant le site de CME, il est affiché comme compatible mac, donc je pense plutôt pour un boitier défectueux
Le cable semble articulé au niveau du boitier, peut être qu'il y a un souci à ce niveau là.

L'USB c'est 4 fils: 2 pour l'alimentation et 2 pour la communication avec l'ordinateur.
Si ceux de l'alimentation fonctionnent, alors le boitier va fonctionner (il va s'allumer et clignoter quand il recevra des informations midi) mais si un seul des 2 contacts de data ne fonctionne pas, alors il ne pourra pas communiquer avec l'ordinateur et l'ordi ne saura pas qu'il est branché

A mon avis, le problème est à chercher de ce coté là.
Est ce qu'en manipulant le fil, ca ne le fait pas apparaitre sur l'ordinateur ?

Citation de matmout :

Bonjour,
J’ai envie de dire que n’importe quel câble devrait marcher, de ce type, par exemple

Oui, mon cable aliexpress à 8€ marche sans souci, reconnu par le mac et par cubase

Collectionneur de vieilleries: D-50, D-20, D-110, JV-1080, RA-50, MKS-20, TX802, TQ5, S2000, M1, SE-50, MTP AV, Atari Mega STE et Falcon
Mais aussi un Studiologic SL88 et un Mac Mini M4

[ Dernière édition du message le 17/09/2025 à 10:06:06 ]

stv75

Nouvel·le AFfilié·e

Membre depuis 1 mois

9 Posté le 21/09/2025 à 19:13:09

Bonjour à tous,
Alors ça m'a pris un peu de temps mais j'ai connecté le synthé et le câble sur un vieux pc windows 10 et là Oh miracle le câble est bien détecté sur le périphérique USB de l'ordinateur. je débranche le câble du pc pour le branché sur le mac...rien. Donc contrairement à ce qui est indiqué, le câble n'est pas (ou plus) compatible avec le système Apple.
Je vais tenté l'aventure avec un autre câble, la suite au prochain épisode !

d20p

125

Posteur·euse AFfiné·e

Membre depuis 5 ans

10 Posté le 22/09/2025 à 15:46:32

C'est étonnant qu'il ne soit pas compatible mac alors que le site du fabriquant l'indique (c'est quelle version de mac os que tu utilises ? d'apres le mode d'emploi il faut "Mac OS X 10.6 or later")

De ce que j'ai vu, le CME C2midiPro est en USB-C, est ce que tu n'utilises pas un adaptateur USB ? (qui pourrait mal fonctionner)
et truc tout bete, as tu essayé d'autres prises USB sur le mac? (j'ai eu le cas une fois sur un PC portable, où une prise USB ne marchait pas)

Collectionneur de vieilleries: D-50, D-20, D-110, JV-1080, RA-50, MKS-20, TX802, TQ5, S2000, M1, SE-50, MTP AV, Atari Mega STE et Falcon
Mais aussi un Studiologic SL88 et un Mac Mini M4
