Commentaires sur le tutoriel "Rénover le clavier du Roland JD 800"

  • 35 réponses
  • 10 participants
  • 4 737 vues
  • 10 followers
Sujet de la discussion Commentaires sur le tutoriel "Rénover le clavier du Roland JD 800"

Ce thread est destiné à discuter du tutoriel "Rénover le clavier du Roland JD 800"

Music is Life !

2
Magnifique ! <br />
Merci :-&#38;&#38;#35;41;

L'obstacle est le chemin.

non!!Non!!!...ferme la à tout jamais..
physiquement...

3
Je vais devoir m'y coller, mon VK-7 commence a couler :(
4
Bon, je suis dans la première phase, comme je n'avais pas a dispo de la soude caustique, j'ai essayé avec des cristaux de soude a peu près à la meme concentration (100gr/2L) mais au bout de 2 jours de trempage, si la colle qui dépassait a bien été ramolie (elle part au doigt), rien ne bougeait niveau contrepoids. J'ai donc été chercher de la soude caustique et j'ai relancé un bain qui est en court. A priori c'est plus efficace (la colle visible a complétement disparue, mais les poids ne bougent pas). On verra où ça en est ce soir.
5
J'avais un d800 qui ne me servait plus depuis un moment.. Quand je l'ai rallumé cette semaine il y avait plein de tact switches mort et le clavier après passage à la soude ne fonctionnait toujours pas... En ce qui concerne le clavier, le PCB vert en plastique souple est coupé et impossible à réparer. Du coup commande d'un nouveau clavier chez Roland mais c'est fini ils n'ont plus de clavier de rechange, je vais devoir commander quelques pieces détachées chez Roland (PCB nappes etc..) pour pouvoir remettre le synthé dans son état (presque) initial...
En ce qui concerne les switches j'attend une livraison pour pouvoir finir cette partie et pouvoir me consacrer à la remise en état du clavier...
image.php
Les PCB sans les switches
image.php

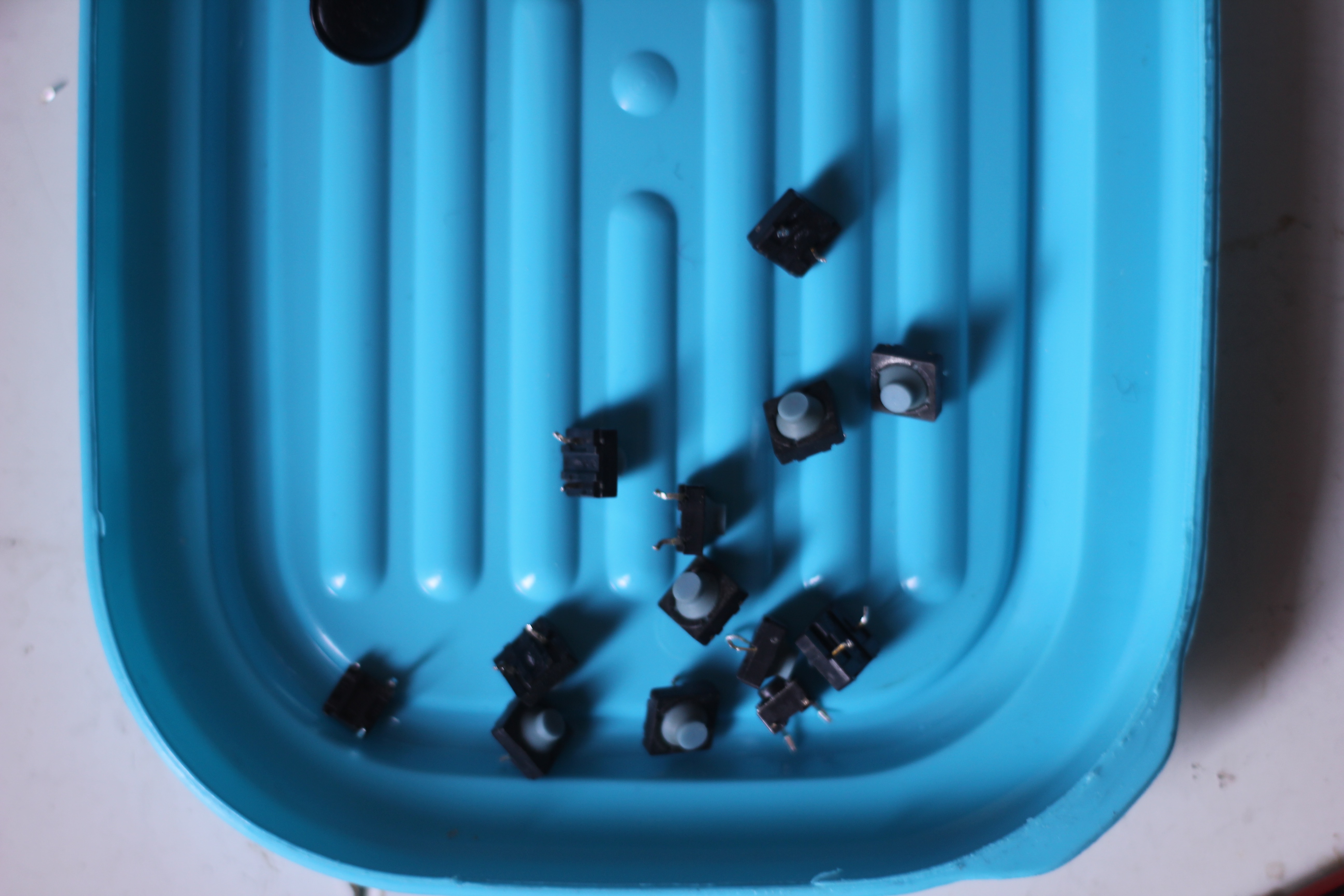

Les vieux switches...
6

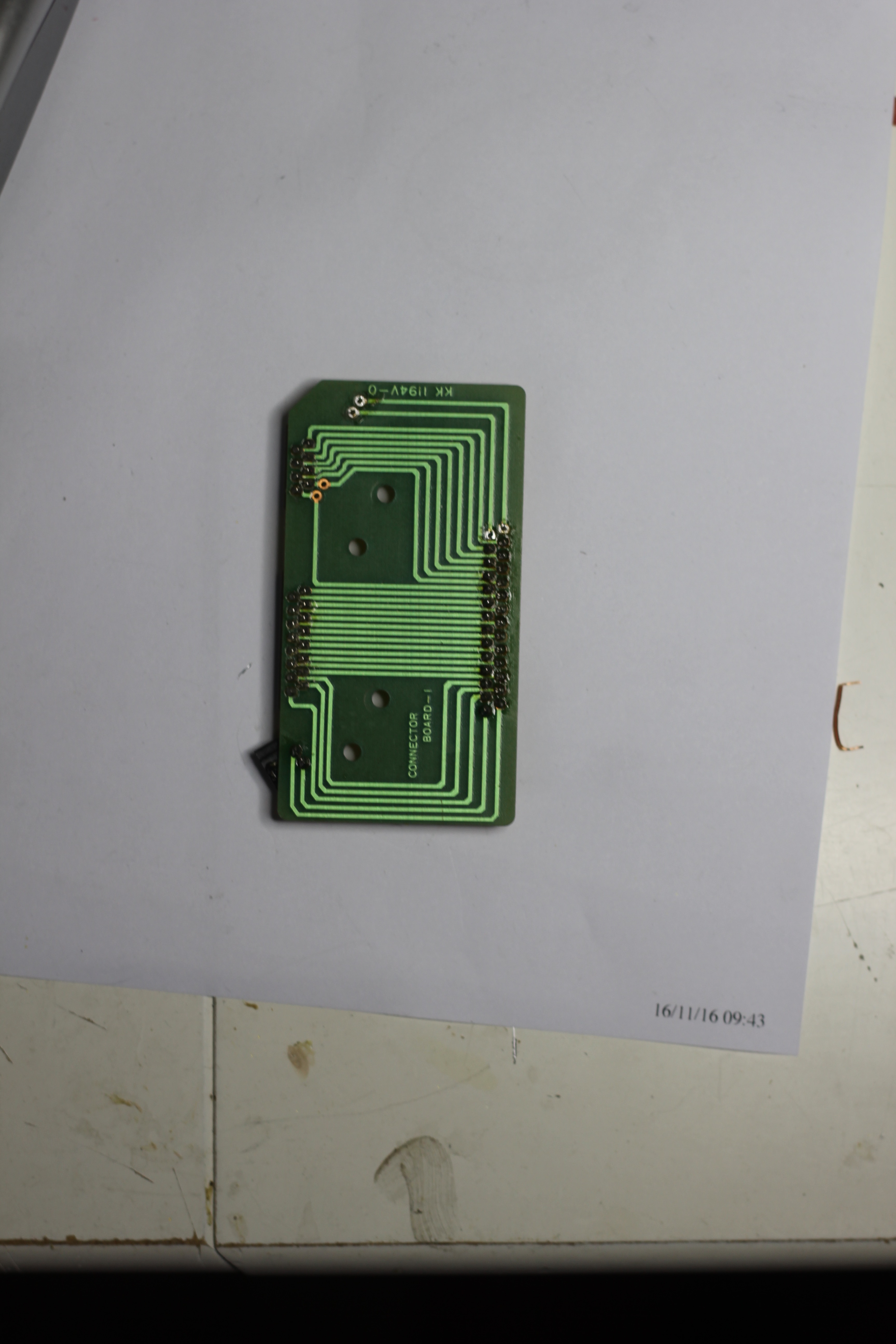

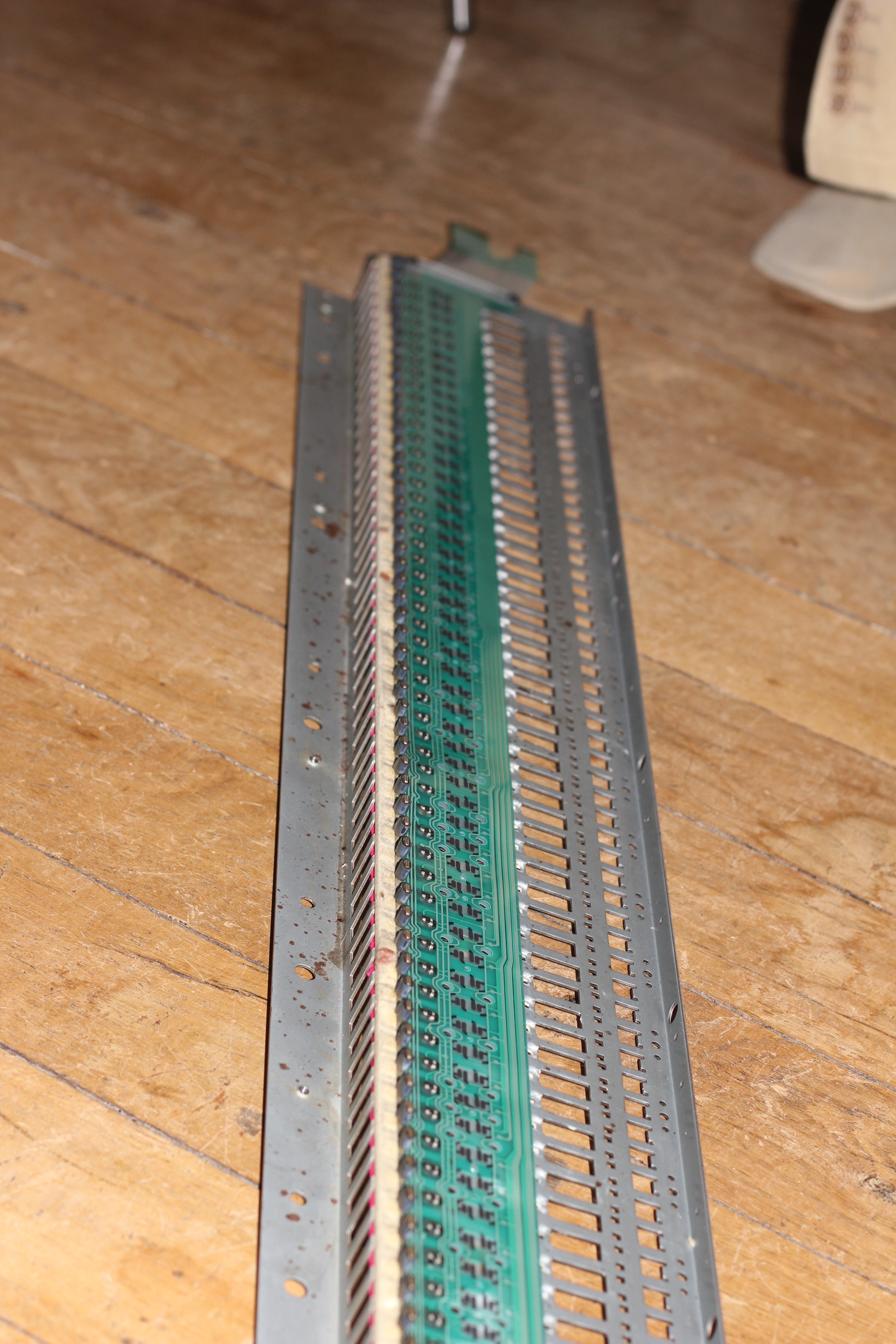

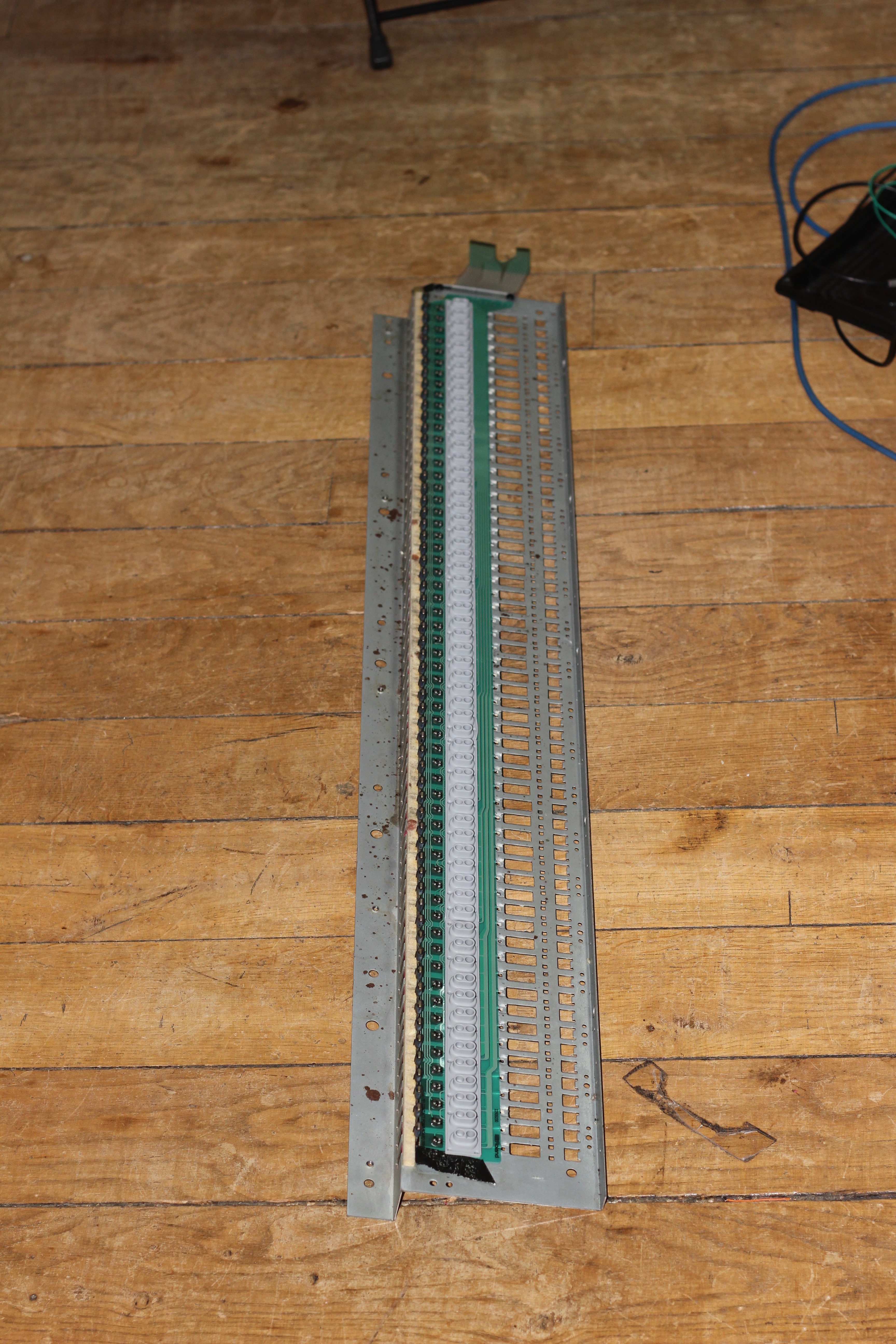

Ça y est materiel reçu vendredi.. du coup j'ai pu monter la nouvelle nappe une pièce (si je puis dire...) fournie par Roland comme decrit un peu partout sur le net, dessouder deux connecteur sur la petite carte et les remonter un en décale et l'autre en face.. Changer les rubbers...
image.php
image.php
image.php
Tout est remonté et le clavier refonctionne comme avant!! Je remercie les gars qui ont cherché pour trouver une solution pour la survie de ce synthé!! Je peux faire de la musique maintenant.. jusqu'à la prochaine reparation :lol:
7
Bonjour à tous,

J'ai tenté de nettoyer les touches de mon JD 800 avec 1 kilo de cristaux de soude dans de l'eau bouillante et au bout de 4 jours, rien de rien, j'ai seulement 2 contre-poids qui se sont enlevés ?

Quelqu'un aurait une idée ?

Merci à vous.
Wil
8
Voir mon commentaire plus haut, les cristaux de soude ça ne fait presque rien du tout. Prendre de la soude caustique !! (mais attention a bien se protéger et faire ça dans un endroit aéré).
9
Bonjour,
Merci du conseil. La soude caustique ne ronge pas les touches en plastique ?
J'ai un autre soucis. La nappe qui part de la carte mère et arrive sur la petite carte mère sous le clavier a un problème : le contact ne se fait plus entre la nappe et la carte et du coup, j'ai plein de touches, voir tout le clavier qui fonctionne pas. Tu aurais une idée pour refaire les contacts ou rempkacer ça par autre chose ?
Merci d'avance.
Wil
10
Après plusieurs jours dans un sceau de soude les touches sont toujours là ;) pour la nappe je ne sais pas (souder des petits fils à la place ?).
11
Bonjour,
J'ai utilisé 4 kilos de cristaux de soudes, le blem c'est que l'eau chaude à déformer toutes mes touches, elles sont complètement voilées...............

Wilfrid
12
Pour combien de litres d'eau et en combien de bain ? Le tutorial dit 80 grammes de NaOH pour 2 litres d'eau, j'avais gardé ce ratio. Si l'eau n'est pas bouillante mais juste chaude, je doute que ça soit ça le soucis, par contre la soude crée une reaction de chaleur, s'il y en a eu trop dans l'eau c'est probablement ça le problème.

[ Dernière édition du message le 06/01/2017 à 10:53:48 ]

13
C'est surement ça, ben mon clavier est foutu donc j'en ai racheté un !!!!!!!
Merci à toi.
14
Ou as tu acheté un clavier et quel prix?

MErci
15
Fin de la rénovation du clavier sans encombre pour moi. Soude caustique à l'eau froide, tout les contrepoids sont partis en 48 heures pour les plus récalcitrants. Recollés à l'epoxy 2 composant, tout va bien. Remontage juste une touche qui merde, donc je re-démonte la nappe grise et nettoyage des petits plots noirs à l'alcool à 90° et problème résolu. Clavier comme neuf, un vrai bonheur.
16
Hello à tous !
Ca y est j'ai entrepris le démontage de la bécane :

J'ai fait tremper les touches dans un seau de 4 litres de la solution de NaOH à 80g/l . Je m'étais rendu compte que la colle avait commencé à dégouliner des touches au cours de l'été : la température de l'appart montant à quasi 35°. Je me suis donc dit que ma solution montée à près de 40 degrés (eau chaude + exothermie de la dissolution des perles de NaOH, le tout controlé avec un petit thermomètre de cuisine) pouvait immédiatement décoller et faire fondre la colle. A en juger par l'aspect du mélange après qqs heures après le début du trempage (marron/rouge) il semblerait que ça marche. J'espère donc que les touches ne seront pas voilées à la sortie du bain prévue mercredi matin au plus tard.. affaire à suivre.

Et sinon c'est quelle type de colle epoxy qu'il faut racheter pour remonter les plaques de lestage ? Vous avez une marque à conseiller ?
Et les plots à nettoyer à l'alcool c'est ceux derrière les rubbers ou les petits tirets sur la nappe grise ?

Merci à tous !
17
Vérifie avant mercredi, un coup d’œil tous les jours, moi j'avais fait plusieurs bains en les rinçant entre temps. Colle bi composant je ne sais plus laquelle mais probablement de marque (il n'y a pas 50 marques en magasin de bricolage) fournie avec une petite plaquette pour le mélange et une mini spatule bien pratique pour étaler la colle.

Pour les plots c'est pour moi les ronds noirs de la nappe grise, je les avais nettoyés (bien que tout fonctionnait de ce coté) et comme j'ai du produit pour refaire les contacts (je ne lais pas sous les yeux, je crois que c'est en spray, que j'avais mis sur un coton tige) j'avais fait un passage avec. J'avais probablement nettoyé aussi la partie en face coté circuit imprimé.

[ Dernière édition du message le 17/12/2018 à 10:11:16 ]

18
Ca y est , au bout de 48 heures de trempage, toutes les pièces métalliques se sont détachées.
Ensuite, j'ai tout rincé puis lavage avec un peu de produit vaisselle. J'ai eu la mauvaise surprise de trouver quelques touches noires ternies ou me semblant abimées. Il n'en est rien c'est juste des traces dues à l'hydroxyde.. donc petite astuce pour retrouver la brillance des touches : les passer au vinaigre ménager 14° avec un petit chiffon et nickel ! Eclat retrouvé !
Ensuite, s'il faut regraphiter les contacts de la carte verte comment fait-on ? quel matos a-t-on besoin ? car si la carte verte est foutue, là je suis coincé ( n'y a plus de pièces disponibles chez les fournisseurs..)
Merci
19
Il y a des bombes pour refaire les contacts (je ne parle pas de bombe contact qui désoxyde)
https://www.amazon.fr/KONTAKT-CHEMIE-conducteur-graphite-GRAPHIT/dp/B002ZXQY9Q
20
Merci Cortez77 ! C'est ce type de produit que tu as utilisé ?
21
Oui c'est un peu bizarrement en spray, donc un faut en mettre dans un petit recipient avant de l'appliquer avec précision.
22
Bon j'ai juste nettoyé les contacts à l'alcool à bruler. J'ai tout remonté et tout ça remarche nickel !!
J'ai juste une touche qui grippe un peu à l'enfoncement : je pense que c'est du à un peu de coulure de colle le long de la touche sur les parois intérieures.. je redémontrai si ça me soule vraiment pour gratter ..

:-p:8):bravo::D::D:
23
Bonjour à toutes et à tous.

Bon et bien, c'est à mon tour de me lancer dans la restauration du clavier de mon JD800. J'ai déjà nettoyé toutes les cartes, potentiomètres, changé les 6 switches (dur à dire !) des boutons flèche, changé la pile du JD et celle de la carte mémoire M-256e. La nappe verte est en bon état mais je vais renforcer sa connection. Il va me rester le meilleur pour la fin : le clavier !
J'ai juste deux petites questions :
le tutoriel est super bien fait et les photos sont d'une aide précieuse, merci infiniment pour tout ce travail car je n'aurais jamais réussi sans toutes ces explications et ces visuels. Ma question est la suivante : la "recette" du bain pour touches (!) indique 80 gr de NaOH et 2 litres d'eau, où peut-on se procurer ces fameux 80 gr de NaOH ? Sous quelle forme se présentent-ils ? Cristaux, liquide ?

2ème question : j'ai fait des photos de deux des touches : l'une a perdu son contrepoids et a comme l'autre, été rafistolée à grands coups de colle. Est-ce que quelqu'un reconnaît le type de colle utilisée et pourra-t-elle s'enlever dans le bain de soude comme l'epoxy rose ?


Un grand merci d'avance pour vos réponses et votre aide et, au plaisir de vous lire.

[ Dernière édition du message le 01/05/2020 à 16:49:04 ]

24
Salut Azylis

En fait NaOH cest de lhydroxyde de sodium. Communément appelé soude caustique (ne pas confondre avec cristaux de soude : carbonate de sodium..)
Tu trouveras la soude caustique en magasin de bricolage ou grandes surface par 500 g ou 1 kg. Cest en poudre ou perles.. ca se dissout dans l'eau de façon exothermique alors fait le melange dans l'eau froide. Attends que le bain descende a un peu moins de 40 degrés et tu pourras y plonger tes touches. Compte 2 jours de bain. Et tous les contre poids devraient se detacher. Fait ça dans un endroit ventilé, car la dissolution de la colle émet une odeur vraiment dégueu.. toxique certainement..
25
Oui et des gants et des lunettes, les projections de soude a priori c'est pas cool.
