Reconnaitre un condensateur d'occasion ou un autre composant... Pas si simple !

  • 91 réponses
  • 9 participants
  • 19 072 vues
  • 12 followers
Sujet de la discussion Reconnaitre un condensateur d'occasion ou un autre composant... Pas si simple !
Bonjour à tous ! :)

Comme j'ai très régulièrement beaucoup de mal à reconnaitre les condensateurs récupérés de différents DIY (la matière du diélectrique notamment :??:)je me suis décidé à ouvrir ce sujet afin que chaque fois que quelqu'un cherche l'"identité" d'un condensateur, ou d'un autre composant, il puisse venir ici y chercher la réponse.
L'idéal serait de placer une photo du composant avec les références bien lisibles et obtenir une réponse de part l'expérience de la collectivité....

Je suis CHARLIE

Afficher le sujet de la discussion
61
Citation :
Quant au lampemetre que je veux faire, sa base est ceci ;) :
https://www.ebay.fr/itm/MODULE-TRACEUR-DE-COURBES-LAMPEMETRE-ANALYSEUR-VACUUM-TUBE-ANALYZER-/260948674688


Bon... Ben j'ai abandonné l'idée de ce traceur... Je l'ai eu en ma possession, l'ai testé et ai conclu qu'il ne me convenait pas totalement... :((
En fait, je cherchais à travers ce traceur de courbe à tracer les courbes précises de chaque tubes que je souhaitais utiliser. Le but étant d'être aussi précis sur la plage de 0 à 2 ou 3 mA pour optimiser la polarisation d'un tube de pré-amplification que pour une plage bien plus grande en choisissant les plages de mesures... Ce désire m'est venu en consultant les courbes sur les datasheets du 5718 qui, sur cette plage, ne sont pas précises.
Malheureusement, en demandant cette précision, il semblerait que je dépasse la limite de résolution de l'échantillonnage du convertisseur de ce traceur et que donc, les courbes tracées ne soient plus précises... Je m'en suis aperçu en testant plusieurs fois de suite un même tube et en n'obtenant pas les mêmes courbes à chaque fois...

De plus, ce module demande une longueur de câblage de 10 cm max car, sinon, certains tubes se mettent à osciller... Pas facile à respecter lorsque l'on cumule les supports...

Bref, si quelqu'un connait une solution facile, peu couteuse et précise pour un traceur de tube... Je vous lirais avec plaisir ! :lol:

Je suis CHARLIE

62
C'est sur que tracer les caractéristiques des tubes serait intéressant, mais je n'ai pas assez d'utilisation de tubes pour ça. Savoir qu'ils fonctionnent bien et que leur durée de vie est bonne me suffit. Donc je me fie aux caractéristiques constructeur...
Tu peux compenser le manque de précision par l'expérience en place dans le circuit...

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

63
Bonjour à tous ! :)

Je suis à la recherche de "mini-switch" pour les multi-directivité dans les micros, le pad, le coup bas tel sur la photo ci-dessous...
Le "corps" du switch (sans le contacteur à bascule) ne dois pas faire plus de 8 mm x 8 mm

Sauriez vous où l'on peut en trouver ?
Merci d'avance ! :bravo:

Je suis CHARLIE

64
https://www.conrad.fr/ce/fr/overview/0216100/Interrupteurs-a-levier
http://www.electronique-diffusion.fr/index.php?cPath=244_385
Farnell, Radiospares ou Mouser si tu y trouves ton bonheur, je peux te les prendre et te les faire suivre (Pour les 3, je crois, il faut être pro pour commander, mais il y + de choix)

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

65
Merci Vinic ! :bravo:

Citation :
https://www.conrad.fr/ce/fr/overview/0216100/Interrupteurs-a-levier
http://www.electronique-diffusion.fr/index.php?cPath=244_385
Farnell, Radiospares ou Mouser si tu y trouves ton bonheur


Mais, sur ces sites, je n'ai pas vu de switch à souder avec les dimensions que je cherche ... (8 x 8 mm pour le corps)
Mon but est de faire des switchs pour un microphone... C'est dimensions ne sont pas si courantes...
D'où, ma question ici ;)

Mais entre temps, j'ai trouvé sur un site !
TME ! : https://www.tme.eu/fr/details/tssm1022c3/commutateurs-a-levier/ninigi/
https://www.tme.eu/fr/details/tssm1032c3/commutateurs-a-levier/ninigi/

Seul soucis... le 1032C3 n'est pas en stock... Donc, si vous avez d'autres liens... Je prends ! :lol:

Je suis CHARLIE

66
Tiens, je passe devant sur le catalogue...

http://www.electronique-diffusion.fr/product_info.php?products_id=10574
http://www.electronique-diffusion.fr/product_info.php?products_id=10576

non? :)

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

67
Merci Vinic !
C'est effectivement tout à fait cela ! :bravo:
Ben... C'est pas donné chez electro diff ! :oo:

Je suis CHARLIE

68
Bah ils sont plutôt bien placés sur ce genre de produits.
Après, c'est de l'interrupteur APEM, pas du chinois quelconque... Donc si tu n'as pas envie de démonter ton micro toutes les 100 opérations sur tes interrupteurs, c'est préférable! ;)

Sinon, chez la marque C&K, tu as les références ET03MD1ABE ou T103MH9ABE, mais c'est le même ordre de prix.

http://vinic.blog.free.fr > Audio and/or electronics related stuffs

http://vinic.free.fr > et encore d'autres choses...

http://www.bidibop.com > projet musical personnel

69
Merci M'sieur ! :bravo:

Je suis CHARLIE

70
Salut à tous !

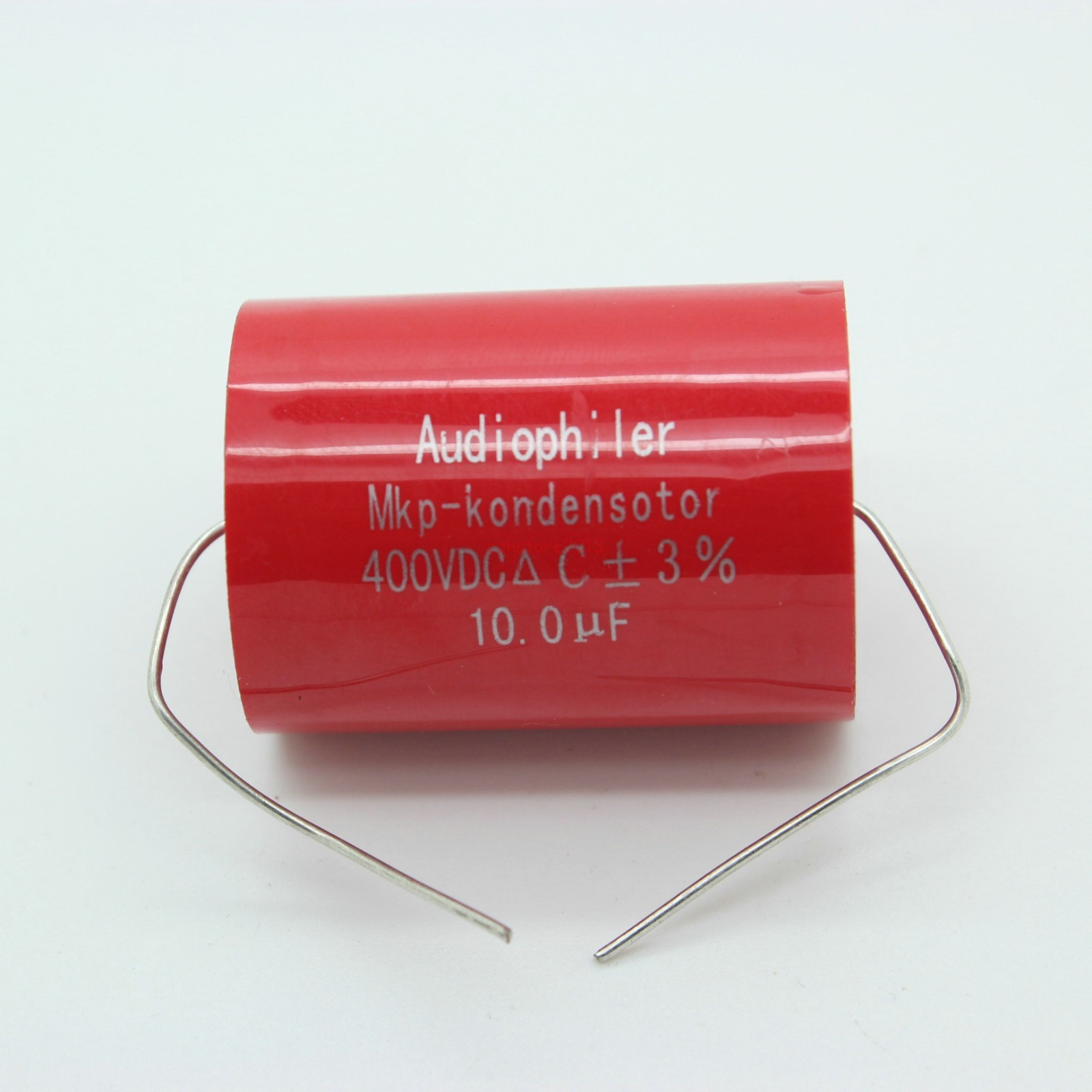

J'hésite à acheter des condos tel que ci dessous :

Quelqu'un connait il ces condensateurs made in china ?
Qu'en pensez vous ?

Au post 14, Danguit nous dit :
Citation :
J'ai fait des essais (mesures et écoute) qui montraient que 2 capas de même valeur mesurée et de technos différentes donnaient exactement la même chose. En revanche deux capas de même type et mêmes valeurs faciales mais suffisamment différentes à la mesure donnaient une réponse et des sons (légèrement) différents.


J'en conclu donc que les condensateurs MKP chinois ou des condensateurs MKP SCR (par exemple) devraient sonner de la même façon si leur valeur mesurée est la même !
Qu'en pensez vous ?

Je suis CHARLIE
