Sujet de la discussion Posté le 16/01/2011 à 11:51:44

Suite à une idée qui a germé dans le thread des pédales moches où certaines personnes ont commencé à y poster les photos de leurs propres pédales... /

Voici DIY Land !!!

Dans l'esprit de BGL, GML et compagnie, le but est ici de poster les photos de vos créations, que vous les jugiez belles ou moches on s'en fiche, pourvu que ce soient les vôtres...

Précisons qu'il ne s'agit pas ici de poser trop de questions techniques, trop d'astuces puisque ce sujet existe déjà... (thank you thurston)

On peut bien sûr rester ouverts aux projets de rehousing, voire aux amplis (projet G5)...

A vos appareils photos !!!

-Mimi- "Celui qui marche dans les pas de son idole ne laisse pas de trace..."

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4076 Posté le 04/06/2022 à 20:24:10

Oui la on peut difficilement faire plus brut :mrg:

A moins de relier les composants direct en aérien sans board :oops2:

0

Rock'n'Roll Is Dead

devilmanson25

2967

Squatteur·euse d’AF

Membre depuis 10 ans

4077 Posté le 05/06/2022 à 02:07:27

Je suis loin d’être un expert en soudure, mais tu dit que de cette façon c’est difficile.
Pour rendre le soudage plus simple tu peut pas mettre déjà en place tout les composants, retourner la plaque (en faisant attention de rien faire tomber bien sur je vous vois déjà venir :oops2:

) et ensuite tout souder? :?!:

0

“La musique réveil le silence”

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4078 Posté le 05/06/2022 à 15:31:03

C'est par le dessus qu'on soude ces plaques la généralement. Mais le truc c'est que je coupe les pattes pile à la bonne longueur en pliant le bout à 90°, je pose le composant et ensuite je soude. Du coup il est pas maintenu comme ça serait le cas sur un pcb.

Je fais ca pour rendre une éventuelle maintenance plus simple, si le composant est pas "accroché" aux œillets ça vient plus facilement.

0

Rock'n'Roll Is Dead

devilmanson25

2967

Squatteur·euse d’AF

Membre depuis 10 ans

4079 Posté le 05/06/2022 à 19:01:04

Mais normalement les œillets sont un genre de rivets que tu serti sur la plaque non?
Donc il devrais y avoir le même renflement dessous, par ce que que là, couper tout les composants pile-poil et souder en tenant un à un les composants, ça doit prendre un temps fou

Je dit ça car éventuellement dans le futur, je risque de me mettre au DIY et je me prendrais pas autant la tête, et vue les belles œuvres que tu as fait je préfère te demander :mrg:

0

“La musique réveil le silence”

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4080 Posté le 06/06/2022 à 00:18:07

Le dernier circuit eyelet en date que j'ai fait (5F8), effectivement j'ai fait traverser les composants, soudé (au dessus) et ensuite coupé les pattes.

Mais pour celui la va savoir.... j'y ai pas pensé. Ceci dit c'est pas un gros truc non plus donc bon :oops2:

0

Rock'n'Roll Is Dead

devilmanson25

2967

Squatteur·euse d’AF

Membre depuis 10 ans

4081 Posté le 06/06/2022 à 17:03:37

Après c’est toi l’expert hein je ne remet pas en doute ton savoir faire :mrg:

0

“La musique réveil le silence”

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4082 Posté le 07/06/2022 à 10:32:10

Ba visiblement il est pas tant au point que ça :mrg:

0

Rock'n'Roll Is Dead

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4083 Posté le 07/06/2022 à 11:24:11

Faut faire des PCBs ! Les eyelet board c'est dépassé :oops2:

1

Ancienement appelé The Koala

Le site web de TAMPCO

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4084 Posté le 09/06/2022 à 08:45:45

C'est sûr qu'en CMS ça prendrait moins de place, mais ça serait moins beau donc ça sonnerait moins bien :oops2:

2

Rock'n'Roll Is Dead

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4085 Posté le 09/06/2022 à 20:02:57

Hey!

Sur mon princeton (5F2), je mesure 344v en plaque avec 37mA sur une 6V6GT Tung sol, ce qui fait un bias à 90% si on considère qu’elle dissipe 14 watts, (voir 100% si elle dissipe 12watts), ca fait beaucoup non?

0

Rock'n'Roll Is Dead

[ Dernière édition du message le 09/06/2022 à 21:29:45 ]

Anonyme

4086 Posté le 09/06/2022 à 20:15:48

C’est assez élevé,oui.
Avec 344v en plaques, et des 6V6GT (donc 14W, les 6v6 @12W sont en général d’avant les 60’s… RCA avait mis à jour son datasheet pour les 6V6GT, passant de 12 à 14), sachant qu’en général on cherche 70% de dissipation, tu devrais viser 28.5mA.
Après, ça dépend du résultat que tu obtiens, est-ce que ça sonne ? :mrg:

Vois-tu du red plating ? Si ça ne red plate pas, le seul « risque », c’est la durée de vie des tubes.

Je sais que par exemple les 6V6S de chez JJ sont plus proche d’une 6L6 et acceptent d’être tabassées un peu plus… pour les Tung-Sol, je ne sais pas trop, ce sont des reissues ?
Par défaut, je te conseillerais de rester dans cette marge 60-70% :noidea:

1

[ Dernière édition du message le 09/06/2022 à 21:19:57 ]

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4087 Posté le 09/06/2022 à 21:28:58

Ca sonne bien oui, et pas de red plate... Je suis dans les valeurs du schema pourtant, alors que ce circuit est donné pour 6W...

(Sachant que j'en suis à la deuxième 6v6, la première avait pas claqué mais finissait par faire un espèce de bruit sourd à l'allumage avec une lueur bleue, pendant genre 1 minutes, ensuite tout redevenait normal...)

0

Rock'n'Roll Is Dead

[ Dernière édition du message le 09/06/2022 à 21:33:44 ]

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4088 Posté le 10/06/2022 à 17:18:13

Ta tension de plaque est pas mal élevée, c'est ça qui t'embête je pense. Tu as un enroulement 240V sur ton transfo ? Si oui, ça peut valoir le coup de s'y brancher plutôt que le 230V ou 220V qui peut exister !

2

Ancienement appelé The Koala

Le site web de TAMPCO

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4089 Posté le 10/06/2022 à 23:11:38

Tiens, jvais en profiter pour frimer un coup ! J'ai craqué sur ça sur Ebay, je vous poste des photos quand j'ai reçu mes boards de chez JLCPCB. Dedans, ça sera plus une Anasounds Savage qu'une Klon pure et dure ! :bravo:

3

Ancienement appelé The Koala

Le site web de TAMPCO

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4090 Posté le 12/06/2022 à 17:47:34

Citation de TAMPCO :

Ta tension de plaque est pas mal élevée, c'est ça qui t'embête je pense. Tu as un enroulement 240V sur ton transfo ? Si oui, ça peut valoir le coup de s'y brancher plutôt que le 230V ou 220V qui peut exister !

Oui je viens de voir que j'en ai un, il est soudé sur le pin 5 de la rectifieuse :oo:

et je viens de voir aussi que l'enroulement 220 est sur le pin 3 de la rectifieuse :lol:

J'ai du les souder sur ces pin inutilisés au cas ou...

J'ai fais l'echange et je me retrouve avec 328v 35mA, ca fait du 11.5w donc environ 82% de dissip, c'est deja mieux :bravo:

2

Rock'n'Roll Is Dead

[ Dernière édition du message le 12/06/2022 à 18:18:29 ]

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4091 Posté le 14/06/2022 à 12:45:20

Hello, juste pour savoir au cas ou, ça ne pose pas de problème particulier de remplacer les condos de filtrage 8uf et 16uf contre des 10uf et 15 uf?

0

Rock'n'Roll Is Dead

[ Dernière édition du message le 14/06/2022 à 12:46:28 ]

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4092 Posté le 14/06/2022 à 13:21:01

Non, aucun souci ! Tu peux même monter à 22uF, je ne pense pas que ça soit très gênant (la datasheet de la 5Y3GT indique 20uF en capacité maximale autorisée).
EDIT : en regardant le schéma, de toute façon, Fender a l'air de pas mal s'en moquer, puisqu'il utilise carrément deux 16uF en parallèle :mdr:

Comme tes condensateurs de 8uF sont les étages suivants, séparés par des résistances, tu n'as rien à craindre ici. Tu peux mettre 47uF ou 100uF si ça te chante !

1

Ancienement appelé The Koala

Le site web de TAMPCO

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4093 Posté le 14/06/2022 à 13:51:59

C'est bien ce qui me semblait, merci!

1

Rock'n'Roll Is Dead

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4094 Posté le 16/06/2022 à 17:39:13

La 6K6 pour le 6G15!
Elle date au moins de 1963 visiblement, je l'ai testé dans mon princeton et deja elle fonctionne bien, on verra dans la reverb.

2

Rock'n'Roll Is Dead

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

4095 Posté le 16/06/2022 à 19:13:44

Hâte de voir et d'entendre le résultat !

0

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4096 Posté le 16/06/2022 à 19:42:17

Pareil, je suis curieux ! M'en ferais bien une :mrg:

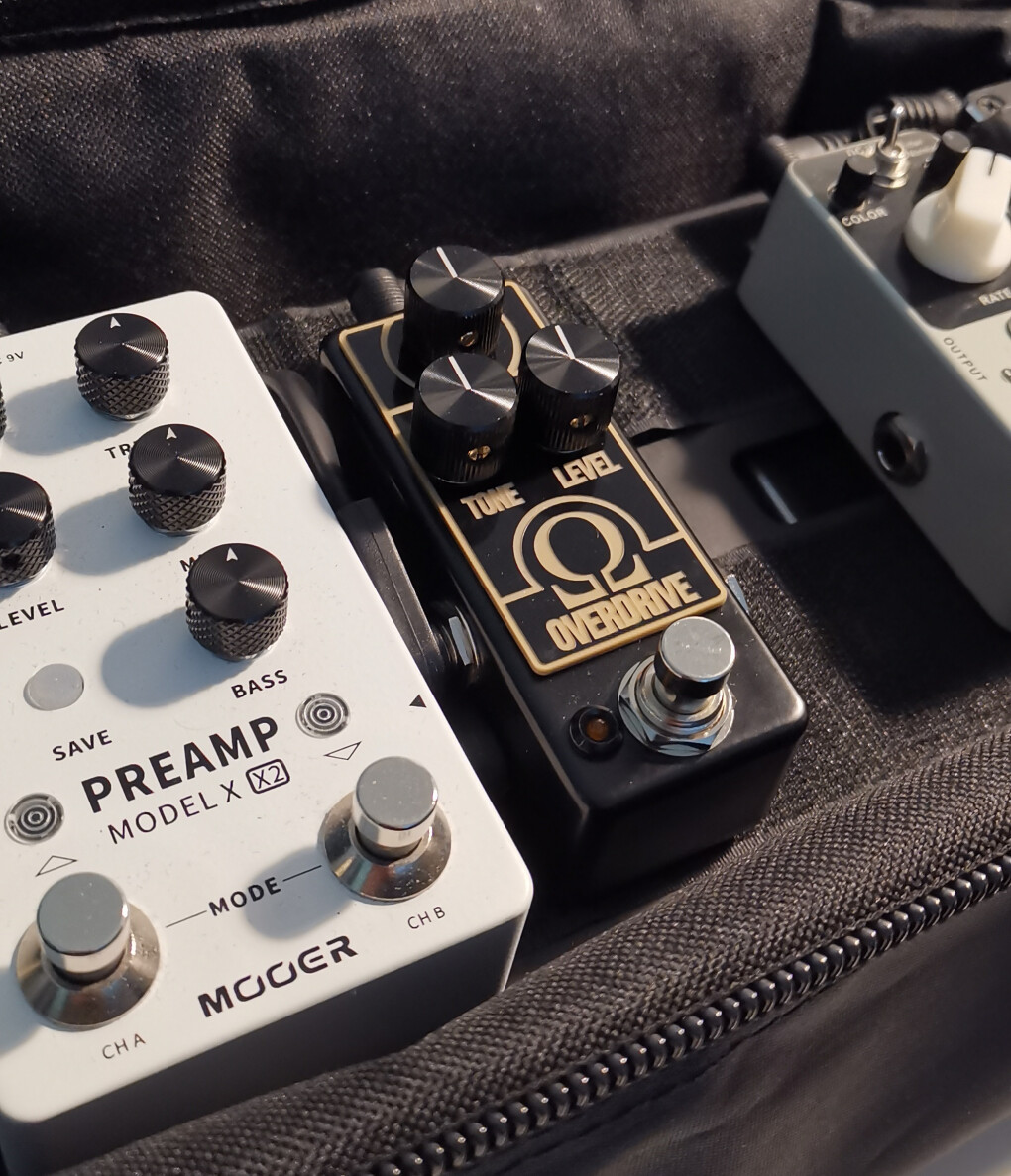

En attendant, je me suis fait une petite Greer Amps Lightspeed en traversant dans un touuut petit boitier ! Je manque de place sur mon pedalboard, mais j'avais quand même besoin d'une overdrive. Je me tâte à mettre une TC Electronic Sub'n'up mini juste avant, vous en pensez quoi ?

2

Ancienement appelé The Koala

Le site web de TAMPCO

Soot_and_Stars

6457

Je poste, donc je suis

Membre depuis 18 ans

4097 Posté le 16/06/2022 à 22:34:06

Ca a l'air toujours facile les vero une fois terminés :mrg:

pour la TC aucune idée :facepalm:

0

kosmix

51730

AF, je suis ton père

Membre depuis 20 ans

4098 Posté le 17/06/2022 à 13:57:42

Ah tiens c'est étonnant cette technique de mettre un "link" côté soudures, moi je les mets côté composants. Et je ne parle pas de cette résistance qui n'a rien à faire de ce côté de la plaque :mrg:

PS : plaque mal découpée au demeurant :langue:

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

[ Dernière édition du message le 17/06/2022 à 13:58:31 ]

TAMPCO Pedals

3616

Squatteur·euse d’AF

Membre depuis 10 ans

4099 Posté le 17/06/2022 à 16:23:29

Mea Culpa, j'ai meulé une connexion un peu trop juste pour la résistance de 470k, elle est côté soudure du coup !
Par contre pour le link, je fais souvent ça c'est assez pratique ! Bien sûr il faut faire attention aux court-circuits.

PS : la plaque découpée, elle l'est par un seul coup de pince coupante. Essaye à la maison et tu me diras si tu fais mieux sans limer :oops2:

0

Ancienement appelé The Koala

Le site web de TAMPCO

Honey'S

5223

Je poste, donc je suis

Membre depuis 16 ans

4100 Posté le 17/06/2022 à 17:23:56

En plus le plan de travail derrière est dégueulasse, sans parler du capot du neutrik à droite qui n'est pas super aligné avec la base... :non:

1
