J'ai vendu une enceinte pour iPod avec entrée auxiliaire, quasiment la même en plus simple (pas d'affichage numérique ni radio), il n'y a pas longtemps sur Rakuten . Tu peux regarder du côté des sites de petites annonces. Peut-être que tu verras passer ton modèle en occasion
bertib2
389
Posteur·euse AFfamé·e
Membre depuis 6 ans
je cherche une enceinte un peu puissante et plate pour entrer dans ma valise de guitariste en vacances
j'utilise un zoom G1x four pour emuler les amplis et effets, donc il faut une entrée aux
Je cherche disons 10 à 20w audio mais en 5cm d'épaisseur max ; des idées?

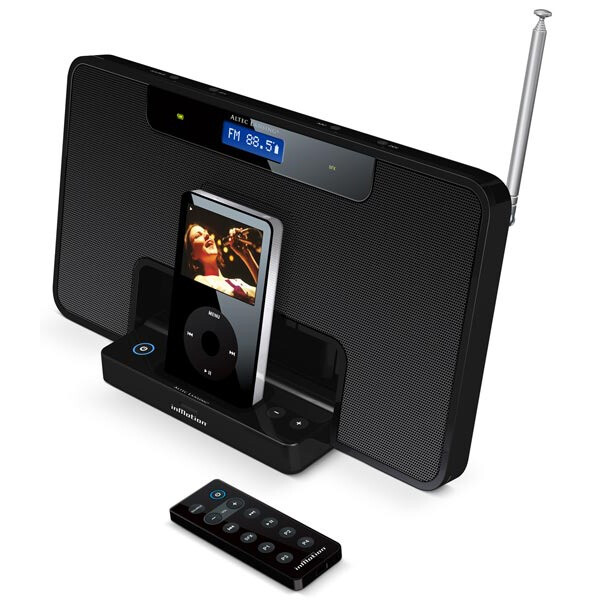

j'avais une im600 qui était aussi sur batterie et faisait 16W et 5cm repliée, idéale mais défunte...
j'utilise un zoom G1x four pour emuler les amplis et effets, donc il faut une entrée aux
Je cherche disons 10 à 20w audio mais en 5cm d'épaisseur max ; des idées?
j'avais une im600 qui était aussi sur batterie et faisait 16W et 5cm repliée, idéale mais défunte...
[ Dernière édition du message le 31/08/2022 à 11:16:15 ]
Frajean
2614
Squatteur·euse d’AF
Membre depuis 9 ans
Citation de bertib2 :
j'avais une im600 qui était aussi sur batterie et faisait 16W et 5cm repliée, idéale mais défunte...
J'ai vendu une enceinte pour iPod avec entrée auxiliaire, quasiment la même en plus simple (pas d'affichage numérique ni radio), il n'y a pas longtemps sur Rakuten . Tu peux regarder du côté des sites de petites annonces. Peut-être que tu verras passer ton modèle en occasion
Splotch
7901
Je poste, donc je suis
Membre depuis 18 ans
eric_p_92
32
Nouvel·le AFfilié·e
Membre depuis 3 ans
Will Zégal
74589
Will Zégal
Membre depuis 22 ans
bertib2
389
Posteur·euse AFfamé·e
Membre depuis 6 ans
Zorks
1196
AFicionado·a
Membre depuis 9 ans
concernant le sommateur (mixeur passif), le schema est generalement le suivant (schema pour une voie, 6 entrees et 2 sorties, les valeurs de 4k7 sont arbitraires) :
En considérant une charge a l'impedance tres élevée (entree pedale ou mixette) par rapport aux impédances de sortie (Zout) des sources, et aussi par rapport aux résistances internes (s'il y en a), avec un mixeur 5 entrees, chaque signal se voit atténue de R/(R+R+R+R+R), donc divise par 5 (-12dB ?).
Et quand tu sommes, si tous tes input sont au même niveau, le niveau de sortie est egal a un niveau d'entree (e.g. 5 entrees a 0dBu, tu aura une sortie sommée a 0dBu ; avec 1 entree a 0dBu, les 4 autres a -inf dBu, tu aura une sortie a -12 dBu)
edits : orthographe et clarifications
J'ai largement simplifie la formule, en fait c'est un pont diviseur de R sur (N-1) R en parallèle.
Bon je vais pas l'ecrire ici, mais merci de me corriger si c'est faux
Remarque : si tu as des doutes sur l'homogeneite de tes impedances de sortie ou de tes niveaux, tu gagnera a te faire le truc toi meme, une vero board et une dizaine de resistances que tu pourra choisir ... le plus cher ce sera les prises (jack). Et une jolie boite. Et pendant que j'y pense, tu peux aller voir sur le site de Chimimic (ou Pr Soudure de la feuille, je ne sais plus ) pour quelques exemples.
edit 2:
Suivant comment c'est fait, si toutes les entrees ne sont pas connectees, les circuits sont "en l'air" (c'est le cas sur le schema ci dessus, avec des jacks sans connections si pas de fiche enfoncee, c;est generalement le cas). Donc si tu n'utilises que 3 des 5 entrees, on revient a R/(R+R), soit -6dBu. Et si tu n'a qu'une entree, ... pas d’atténuation Vout=Vin x Zout/(Zout+Zin).
En considérant une charge a l'impedance tres élevée (entree pedale ou mixette) par rapport aux impédances de sortie (Zout) des sources, et aussi par rapport aux résistances internes (s'il y en a), avec un mixeur 5 entrees, chaque signal se voit atténue de R/(R+R+R+R+R), donc divise par 5 (-12dB ?).
Et quand tu sommes, si tous tes input sont au même niveau, le niveau de sortie est egal a un niveau d'entree (e.g. 5 entrees a 0dBu, tu aura une sortie sommée a 0dBu ; avec 1 entree a 0dBu, les 4 autres a -inf dBu, tu aura une sortie a -12 dBu)
edits : orthographe et clarifications
J'ai largement simplifie la formule, en fait c'est un pont diviseur de R sur (N-1) R en parallèle.
Bon je vais pas l'ecrire ici, mais merci de me corriger si c'est faux
Remarque : si tu as des doutes sur l'homogeneite de tes impedances de sortie ou de tes niveaux, tu gagnera a te faire le truc toi meme, une vero board et une dizaine de resistances que tu pourra choisir ... le plus cher ce sera les prises (jack). Et une jolie boite. Et pendant que j'y pense, tu peux aller voir sur le site de Chimimic (ou Pr Soudure de la feuille, je ne sais plus ) pour quelques exemples.
edit 2:
Suivant comment c'est fait, si toutes les entrees ne sont pas connectees, les circuits sont "en l'air" (c'est le cas sur le schema ci dessus, avec des jacks sans connections si pas de fiche enfoncee, c;est generalement le cas). Donc si tu n'utilises que 3 des 5 entrees, on revient a R/(R+R), soit -6dBu. Et si tu n'a qu'une entree, ... pas d’atténuation Vout=Vin x Zout/(Zout+Zin).
[ Dernière édition du message le 01/09/2022 à 11:56:12 ]
funkypepino
473
Posteur·euse AFfamé·e
Membre depuis 18 ans
Merci pour toutes ces infos Zorks
