Sujet de la discussion Posté le 04/04/2015 à 18:48:58

Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui... :??:

Voici le dernier sauvetage:
image.php

Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement :bravo:

Je vous invite a poster vos sauvetages

AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2726 Posté le 09/12/2024 à 22:36:43

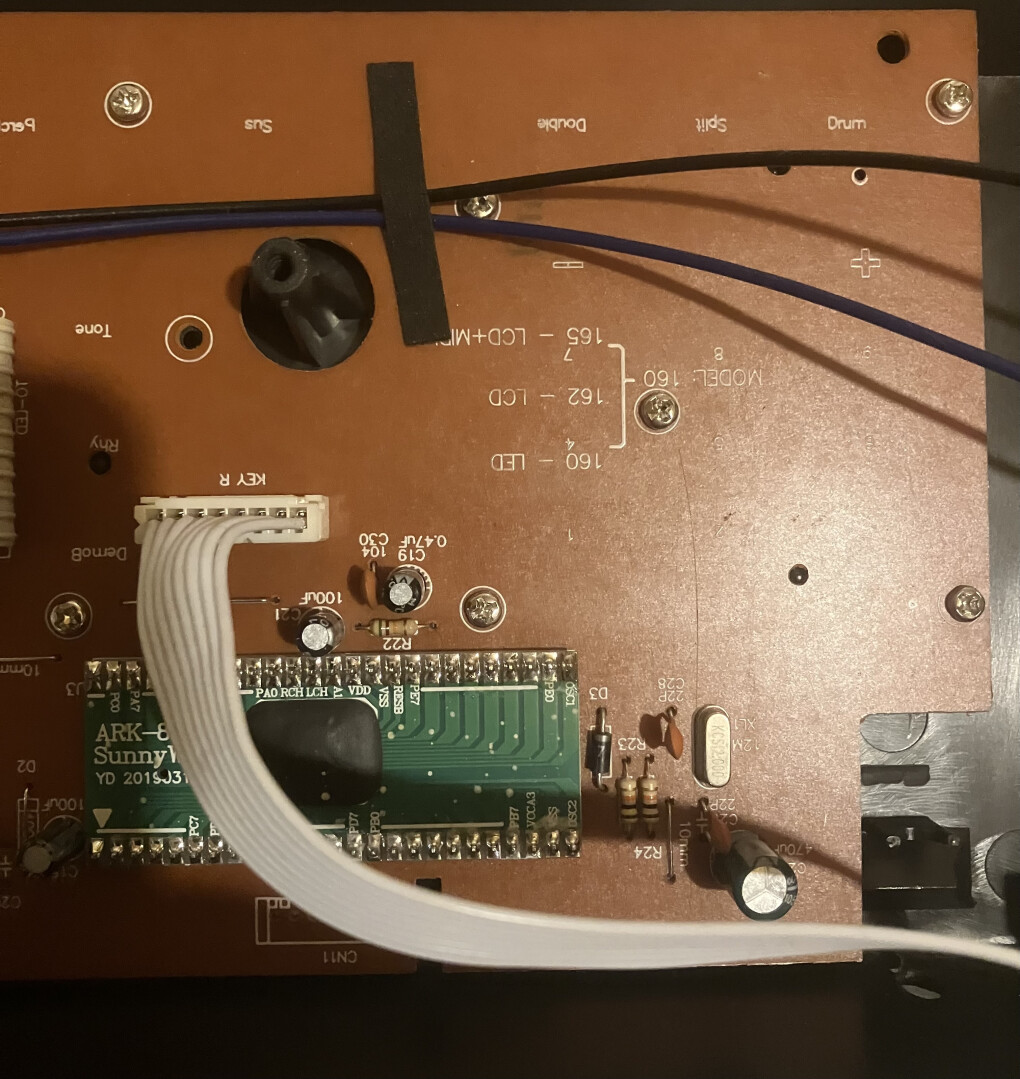

Bon, visuellement je vois rien d’anormal…
Ça se passe peut être sous les touches ? Je vois que les 2 gros câbles blancs vont sous les touches.

0

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2727 Posté le 09/12/2024 à 22:44:56

Oui l’écran s’allume correctement

0

Light'UP!

1835

AFicionado·a

Membre depuis 6 ans

2728 Posté le 09/12/2024 à 22:50:40

OK.

Donc suspect suivant, le potard de volume: Il fait du bruit quand tu le bouges ou pas? Si tu as du nettoyant contact sous la main tu peux en mettre un bon coup, puis laisser sécher avant de refaire un essai...

1

http://light.up.free.fr

Jæckel

3933

Squatteur·euse d’AF

Membre depuis 21 ans

2729 Posté le 09/12/2024 à 22:59:28

T'as trouvé le truc (la pièce mobile) qui coulisse quand tu secoues le clavier ?

1

C'est la mode des Revival, 7 titres (ré) enregistrés avec mon ancien groupe d'il y a 15 ans Cosmic Trip Avengers

Light'UP!

1835

AFicionado·a

Membre depuis 6 ans

2730 Posté le 09/12/2024 à 23:04:35

Ah oui ça c'est aussi une bonne question...

0

http://light.up.free.fr

Ny Batteri

1780

AFicionado·a

Membre depuis 18 ans

2731 Posté le 09/12/2024 à 23:07:32

Y a-t-il une prise casque ? Et si oui, fonctionne-t-elle ?

0

La vraie virtuosité, ce n'est pas plein de notes dans tous les sens, mais plein de sens dans toutes les notes

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2732 Posté le 09/12/2024 à 23:17:32

J'ai réparé un clavier Yamaha qui ne sortait aucun son (ni casque, ni HPs). J'ai changé tous les condensateurs de la carte d'amplification audio sans chercher plus que ça, et il a refonctionné.

0

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2733 Posté le 09/12/2024 à 23:49:01

Les 2 câbles blancs sont bien en place

Et j’ai trouvé la pièce mobile… une patte en plastique

Il n’y a pas de potard de volume, le volume se règle avec la touche ´master vol’ + ou -
Il y a une prise casque. Aucun son non plus sauf un petit bruit à la mise sous tension.
Le pb doit venir d’un composant comme suggéré par Nick.

0

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2734 Posté le 09/12/2024 à 23:52:32

Les condensateurs c’est les gros cylindres c’est ça ? Comment reconnaître ceux de la carte d’amplification audio ?

0

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2735 Posté le 10/12/2024 à 00:30:26

Bon en toute logique je dirais que ce sont ceux qui sont à proximité des fils qui vont aux HP.

J’en compte 1 gros et 1 moyen tout à côté des fils, et 1 moyen et 2 petits plus bas.

0

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2736 Posté le 10/12/2024 à 00:36:11

À moins que ce soit normal, je trouve que le gros tire la tronche. Les inscriptions semblent déformées sur la photo. Un condo déformé c’est pas bon signe en général. Vous en dites quoi ?

0

Anonyme

2737 Posté le 10/12/2024 à 05:15:25

Difficile de dire avec la photo mais je ne vois rien d'anormal.
Ce qui peut paraître pour une déformation dans le bas est normal, un électrolytique est un peu comme une bouteille et cette déformation correspond au bouchon qui scelle celle-ci (sur un axial il permet aussi de repérer la polarité). Ce sont des bêtes un peu spéciales dans le petit monde des composants électroniques car ils ont tendance à de dégrader avec le temps du fait qu'ils sont composés en partie d'électrolyte (semi)liquide qui malgré une construction se voulant étanche fuit petit à petit (un peu comme un pneu qu'on laisserait traîner dans un coin et qui avec les années fini par se dégonfler). De ce fait, sur les équipement anciens, ils sont sauvant de bon candidat au poste de la source de panne.
En général d'assez grande taille ils ne sont pas (trop) compliqués à remplacer mais il faut faire attention à la polarité : il faut bien respecter le sens et remettre le nouveau exactement comme l'ancien (en général repérer une marque "+" ou "-").
Pour commander le(s) nouveau(x) les 3 paramètres les plus importants sont :
- la valeur du condensateur (en µF)
- la catégorie de tension (en V)
- le sens de montage (radial = les deux conducteurs du même côté comme sur la photo ou axial avec un connecteur de chaque côté de la "bouteille").
-> Le noir sur la photo est un 1000µf, 25v, radial

Je commande les miens ici : https://www.reichelt.com/de/fr/condensateurs-lectrolytiques-c3141.html?&nbc=1 mais n'importe quel magasin du coin qui fait du composant électronique devrait en avoir, c'est un des composants les plus courant (l'option récup sur un autre équipement est en général à proscrire avec les électrolytiques)

1

[ Dernière édition du message le 10/12/2024 à 05:16:03 ]

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2738 Posté le 10/12/2024 à 09:40:35

Le composant avec son dissipateur indiqué "7805" est un régulateur de tension. Il fait partie de l'alimentation. Les deux condensateurs à proximité sont probablement liés à l'alimentation aussi et donc en bon état, sinon le clavier ne s'allumerait pas du tout.
En revanche l'autre composant sous le dissipateur à proximité de "mic in" pourrait bien être un ampli audio. Les bons candidats à changer sont C7, C8, C9, C11, C13, C16.

1

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2739 Posté le 10/12/2024 à 09:44:51

Vous êtes sûr de vos soudures?

Une soudure "sèche", un peu d'oxydation et çà marche plus!
Une petite photo du côté piste serait la bien venue

Autre piste a explorer... Trouver le condensateur de couplage au transistor de puissance et vérifier si il y a du signal jusque là?
Si oui, chercher côté amplification
Si non, chercher côté clavier...
il y a une entrée micro, si tu y raccorde un micro, est-ce que cela fonctionne ?
Si oui, l'amplification (hp casque) fonctionne et il faut chercher côté "synthé"
Si non, l'ampli est-il bien alimenté?
l'ampli n'est-il pas mort? --> a remplacer

Bonne chasse

2

AL1

[ Dernière édition du message le 10/12/2024 à 09:47:39 ]

MrBlue

2174

AFicionado·a

Membre depuis 19 ans

2740 Posté le 10/12/2024 à 09:47:36

On peut aussi repérer un condensateur arrivé en fin de vie lorsque le dessus est bombé/gonflé...

3

"La musique c'est de l'émotion dans l'espace et le temps" Nicolas G.

"Heureux les fêlés car ils laissent passer la lumière." Michel Audiard.

MrBlue on air : illustrasons

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2741 Posté le 10/12/2024 à 09:59:11

Encore une piste...

Le jack du casque...
Si tu introduis un jack dans la prise, les hps sont-ils coupés?
Si oui, lorsque le jack du casque n'est pas branché, est-ce que les contacts du connecteurs sont bien fermés?

Il me semble d'aprés le manuel, que le casque est un modèle "propriétaire", est-ce une connectique "standard" mono ( tips = signal, sleeve=masse) ou stéréo (tips 1 & 2 = signal L&R, sleeve=masse)?

2

AL1

Ouatisit

4091

Squatteur·euse d’AF

Membre depuis 2 ans

2742 Posté le 10/12/2024 à 16:15:03

Merci pour vos retours :clin:

J’ai pu définir un plan d’action:
- vérifier minutieusement les soudures.
- Démonter la plaque et examiner le verso en détail.
- Noter les caractéristiques des condos indiqués par Nick, faire des photos de leur emplacements précis pour en mettre d’autres en position identique.
- Me faire prêter un petit fer à souder et du fil de soudure (mon père pense avoir ça dans sa cave).
- Trouver à proximité un magasin de composants, sinon les commander par le net.
- Regarder quelques tutos sur la bonne manière de souder des composants électroniques pour pas tout foirer.

Voilà de quoi m’occuper lorsque j’aurai suffisamment de temps libre devant moi, je ne suis pas pressé. Il y a une forme de défi à ressusciter cet engin que j’ai sauvé (pour l’instant) de la benne.
Je vous ferais un retour, mais ne soyez pas impatient.

3

Anonyme

2743 Posté le 10/12/2024 à 16:32:46

Citation de Ouatisit :

- Me faire prêter un petit fer à souder et du fil de soudure (mon père pense avoir ça dans sa cave).

Attention aux économies de bouts de chandelles qui risque de tout ruiner : une très bonne soudure n'est pas beaucoup plus cher qu'une mauvaise, et dans l'ensemble représente un montant très faible par rapport à l'ensemble des coûts, mais est cruciale : pour que l'opération de soudage soit facile à réaliser (surtout si on à pas l'habitude) et pour le résultat final de la soudure. Au sujet de ce résultat : si le point de soudure n'est pas bien brillant c'est qu'il y a probablement eu un problème (soudure de mauvaise qualité ou mauvaise technique ou mauvaise préparation ou les trois).

3

[ Dernière édition du message le 10/12/2024 à 16:33:45 ]

Will Zégal

77788

Will Zégal

Membre depuis 23 ans

2744 Posté le 11/12/2024 à 09:22:41

J'ai un fer à souder payé 25 balles chez Conrad je crois. Un fer crayon avec réglage de température. Cela fonctionne très bien et est suffisant pour des usages occasionnels.
Avec, j'ai monté trois kits dont un micro et un ZeKit et je fais mes câbles.
Outre le prix, cela prend beaucoup moins de place qu'une station.

0

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2745 Posté le 11/12/2024 à 11:49:43

Chez Lidl, tu trouves une station de soudure pour 12e.
https://www.lidl.fr/p/parkside-station-de-soudage-reglable-pls-48-d2-48-w/p100371601

0

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2746 Posté le 11/12/2024 à 11:56:58

Citation de Nick :

Chez Lidl, tu trouves une station de soudure pour 12e.

Bof! Les produits Parkside...Je me méfie, on en a que pour son argent.

Ma défonceuse a coûté 50€, et les charbons du moteur sont "carton pâte".
Résultat, perte de puissance

0

AL1

Will Zégal

77788

Will Zégal

Membre depuis 23 ans

2747 Posté le 11/12/2024 à 12:05:00

Je ne sais qu'en penser. J'ai aussi eu des désillusions avec du matos Lidl. Mais certains pro s'en équipent disant que ça fait le job. Je pense que ça dépend vraiment des outils.

Là, elle est bien notée, mais il faut toujours regarder les mauvais avis. Là, tous disent que le truc n'a pas tenu dans le temps et pètent après quelques utilisations ou quelques heures.
De là à penser que ceux qui ont mis une bonne note n'ont effectué qu'un travail avec...

Rappel : la durée moyenne annuelle d'utilisation d'une perceuse en France est de... 1 heure.

0

Light'UP!

1835

AFicionado·a

Membre depuis 6 ans

2748 Posté le 11/12/2024 à 12:07:53

La station de soudure Lidl je l'ai achetée il y a peu, ben franchement ça fait largement le job. Je ne m'en suis pas encore beaucoup servi donc je ne prononcerai pas encore sur la durabilité, mais ça a l'air assez costaud.

0

http://light.up.free.fr

Nick Zefish

13036

Modérateur·trice thématique

Membre depuis 22 ans

2749 Posté le 11/12/2024 à 13:49:19

J'en ai une depuis quelques mois (en version "haut de gamme" avec affichage LCD). Ca fait le boulot pour souder des câbles, ce qui constitue 95% de mon utilisation. Oui c'est un produit... heu... "économique". Ni plus ni moins que les produits éco de Casto ou de Leroy-Merlin. En étant cynique: c'est la même merde pour deux fois moins cher.
Avant j'avais une Weller de base qui était bien mieux, en particulier pour son câble bien plus souple (celui de la Parkside est gros et rigide). Mais voilà, la Weller est morte après 20 ans de bons et loyaux services. On me l'avait filé, et j'ai pas les moyens d'en racheter une.

2

[ Dernière édition du message le 11/12/2024 à 14:02:12 ]

Al1r

2360

AFicionado·a

Membre depuis 17 ans

2750 Posté le 11/12/2024 à 14:20:08

Citation :

Rappel : la durée moyenne annuelle d'utilisation d'une perceuse en France est de... 1 heure.

C'est sûrement proche de la réalité pour la plupart des gens.
Si ton usage est plus intensif, il vaut mieux se tourner vers du matériel plus "pro" et haut de gamme.
Quitte à se contenter de matériel de deuxième main.

C'est valable pour les instruments et le matériel "son".
