En tout cas c'est n'importe quoi...Je parie que la bobine frotte sur l'entrefer si tu pousse un peux le volume.
Si la membrane est en carton, oui... Mais ne soit pas trop généreux avec le produit. Plusieurs passages en douceur, plutôt que grosse trempette.
Avant tout, possitionne la suspension à blanc, pour être sûr des dimensions et du centrage (comme sur ma première photo...). Ensuite, j'ai mis la colle sur le saladier et j'ai replacé la membrane. Tu assure un bon contact (ici avec des pinces à linge
) et séchage ( j'ai attendu une nuit). Puis ensuite la membrane en veillant bien de garder le centrage. Et nouveau séchage.
Le collage doit être parfaitement régulier pour assurer l'herméthicité de l'enceinte après.
Patience! Bon chance.
J'ai toujours la chaîne hifi de 1978 de feu mon père qui en est équipée, de ces enceintes. Une tuerie! La seule chose, c'est que, gamin, mon abruti de fils n'avait rien trouvé de mieux que de pousser avec le doigt le fragile cône du tweeter d'une des deux enceintes, et que celle-ci a perdu en brillance depuis...
Mais quelle belle paire!
C'est un relai "thermique" sans contact "métalique". Un relai de type polyswitch
Je le soupçonne, vu son âge, de s'ouvrir intempestivement...
C'est pas joli joli... mais patience!
D'abord nettoyer la colle un maximum, c'est primordiale. Avec de l'acétone et un coton-tige...
Lorsque tout est propre, recoller la membrane (qui se dédouble) avec une colle à papier (colle blanche) pour qu'elle soit la plus "plate" possible.
Ensuite, une pose à blanc de la nouvelle membrane, pour voir ce que çà donne
J'éviterais de redécouper la membrane, çà changerait toutes les caractéristiques du HP.
Si ce n'est vraiment pas bon, un recône complet... mais il faut trouver un kit compatible
Bonne chance!
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
tooffy
1520
AFicionado·a
Membre depuis 14 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Citation :
on dirait que les suspensions qu'il a remis sont trop grandes
En tout cas c'est n'importe quoi...Je parie que la bobine frotte sur l'entrefer si tu pousse un peux le volume.
Citation :
est-ce que je peux, sans les abimer, enlever les restants de colle à l'acétone sur les membranes ?
Si la membrane est en carton, oui... Mais ne soit pas trop généreux avec le produit. Plusieurs passages en douceur, plutôt que grosse trempette.
Citation :
doit-on commencer à coller côté saladier ou d'abord sur la membrane ?
Avant tout, possitionne la suspension à blanc, pour être sûr des dimensions et du centrage (comme sur ma première photo...). Ensuite, j'ai mis la colle sur le saladier et j'ai replacé la membrane. Tu assure un bon contact (ici avec des pinces à linge
) et séchage ( j'ai attendu une nuit). Puis ensuite la membrane en veillant bien de garder le centrage. Et nouveau séchage. Le collage doit être parfaitement régulier pour assurer l'herméthicité de l'enceinte après.
Patience! Bon chance.
AL1
[ Dernière édition du message le 26/04/2021 à 08:55:51 ]
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
Bonjour bonjour ! Alors par "chance", après un test rapide à bas volume pour éviter tout problème avec les bobines justement, pas de mauvaise surprise : ça ne frotte pas (vérifié aussi à la main). Les spiders n'ont pas été touchés, se qui m'assure du bon (?) centrage des bobines. À priori tout n'est pas négatif car le bord des membranes n'a pas trop mal été découpé, mais surchargé de colle, c'est la raison pour laquelle je posais cette question. Alors dans ce cas oui va vraiment falloir que je m'arme de patience... Encore merci pour ces conseils qui ne sont peut-être pas les derniers
. Bonne journée ! (je reviendrai vers ce sujet dès que j'aurai avancé!)
. Bonne journée ! (je reviendrai vers ce sujet dès que j'aurai avancé!)tooffy
1520
AFicionado·a
Membre depuis 14 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
J'ai trouvé un petit tuto pas mal fait: https://www.audiovintage.fr/2008/05/18/changer-la-suspension-dun-hp/
AL1
[ Dernière édition du message le 26/04/2021 à 09:10:41 ]
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
Bonjour Tooffy ! Bien que je ne connaisse pas la cote de ces enceintes, c'est évident qu'elles le méritent! Suis pas un spécialiste de la Hi-Fi, mais je ne "déteste" pas sauvegarder ce patrimoine quand c'est possible... Il y a qques années, une cousine qui habite l'immeuble concerné m'avait signalé une paire d'enceintes assez volumineuses dans une cave commune qui sert de "débarras" avant mise à la benne. Piqué par la curiosité, je m'y suis rendu. Et là
je tombe sur une paire de Celestion Ditton 44
dans un état qui laissait penser qu'elles avaient passé tte leur vie dans un salon. Sans attendre je les embarque, arrivé à la maison rapide coup d'œil sur les HP'S, r.a.s... Un ampli, 2 bouts de câble, je branche et envoi un peu de zic via une platine : bingo ! Tout fonctionne, un son de ouf!!! Je les ai toujours d'ailleurs..! C'est vrai que c'est un immeuble de Bourges, mais je me demande à quoi pensent les gens. À l'époque, à l'achat, c'était tt de même pas donné ce genre de matériel ! Bref, voilà encore un exemple de "sauvetage"! D'où mes recherches pour des TEISCO... Aller, j'arrête là je pourrais en "parler" des heures ! Si si! Y'a d'autres histoires Belle journée à tous !
je tombe sur une paire de Celestion Ditton 44 dans un état qui laissait penser qu'elles avaient passé tte leur vie dans un salon. Sans attendre je les embarque, arrivé à la maison rapide coup d'œil sur les HP'S, r.a.s... Un ampli, 2 bouts de câble, je branche et envoi un peu de zic via une platine : bingo ! Tout fonctionne, un son de ouf!!! Je les ai toujours d'ailleurs..! C'est vrai que c'est un immeuble de Bourges, mais je me demande à quoi pensent les gens. À l'époque, à l'achat, c'était tt de même pas donné ce genre de matériel ! Bref, voilà encore un exemple de "sauvetage"! D'où mes recherches pour des TEISCO... Aller, j'arrête là je pourrais en "parler" des heures ! Si si! Y'a d'autres histoires Belle journée à tous !Max_Onhoff
12171
Drogué·e à l’AFéine
Membre depuis 9 ans
Citation de kartman69960 :
je tombe sur une paire de Celestion Ditton 44
J'ai toujours la chaîne hifi de 1978 de feu mon père qui en est équipée, de ces enceintes. Une tuerie! La seule chose, c'est que, gamin, mon abruti de fils n'avait rien trouvé de mieux que de pousser avec le doigt le fragile cône du tweeter d'une des deux enceintes, et que celle-ci a perdu en brillance depuis...
Mais quelle belle paire!
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
Bonjour max_Onhoff! Pas très sympa avec le fiston
...
Il est possible de réparer facilement le tweeter concerné : https://www.ebay.fr/itm/221920120927?mkevt=1&mkcid=1&mkrid=709-53476-19255-0&campid=5338376270&customid=221920120927_293&toolid=11000
Ainsi ton enceinte retrouvera toute sa fonction !
...Il est possible de réparer facilement le tweeter concerné : https://www.ebay.fr/itm/221920120927?mkevt=1&mkcid=1&mkrid=709-53476-19255-0&campid=5338376270&customid=221920120927_293&toolid=11000
Ainsi ton enceinte retrouvera toute sa fonction !
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
... et effectivement, un son de ouf! Des basses profondes, un médium/aigu bien équilibré, et une bonne puissance ! J'ai "sonorisé" un espace de 150m² en extérieur avec ça
Max_Onhoff
12171
Drogué·e à l’AFéine
Membre depuis 9 ans
Non mais j'ai divorcé définitivement de mon gamin il y a onze ans, alors bon...
Je te remercie infiniment du lien Ebay sur ce tweeter
. Je n'avais jamais songé à procéder à une réparation, tant il est vrai qu'on finit par composer avec une déficience d'un matériel, surtout quand il s'agit d'une partie d'un sixième des gamelles qui équipent cette paire d'enceintes.
Je te remercie infiniment du lien Ebay sur ce tweeter
. Je n'avais jamais songé à procéder à une réparation, tant il est vrai qu'on finit par composer avec une déficience d'un matériel, surtout quand il s'agit d'une partie d'un sixième des gamelles qui équipent cette paire d'enceintes.Al1r
2360
AFicionado·a
Membre depuis 17 ans

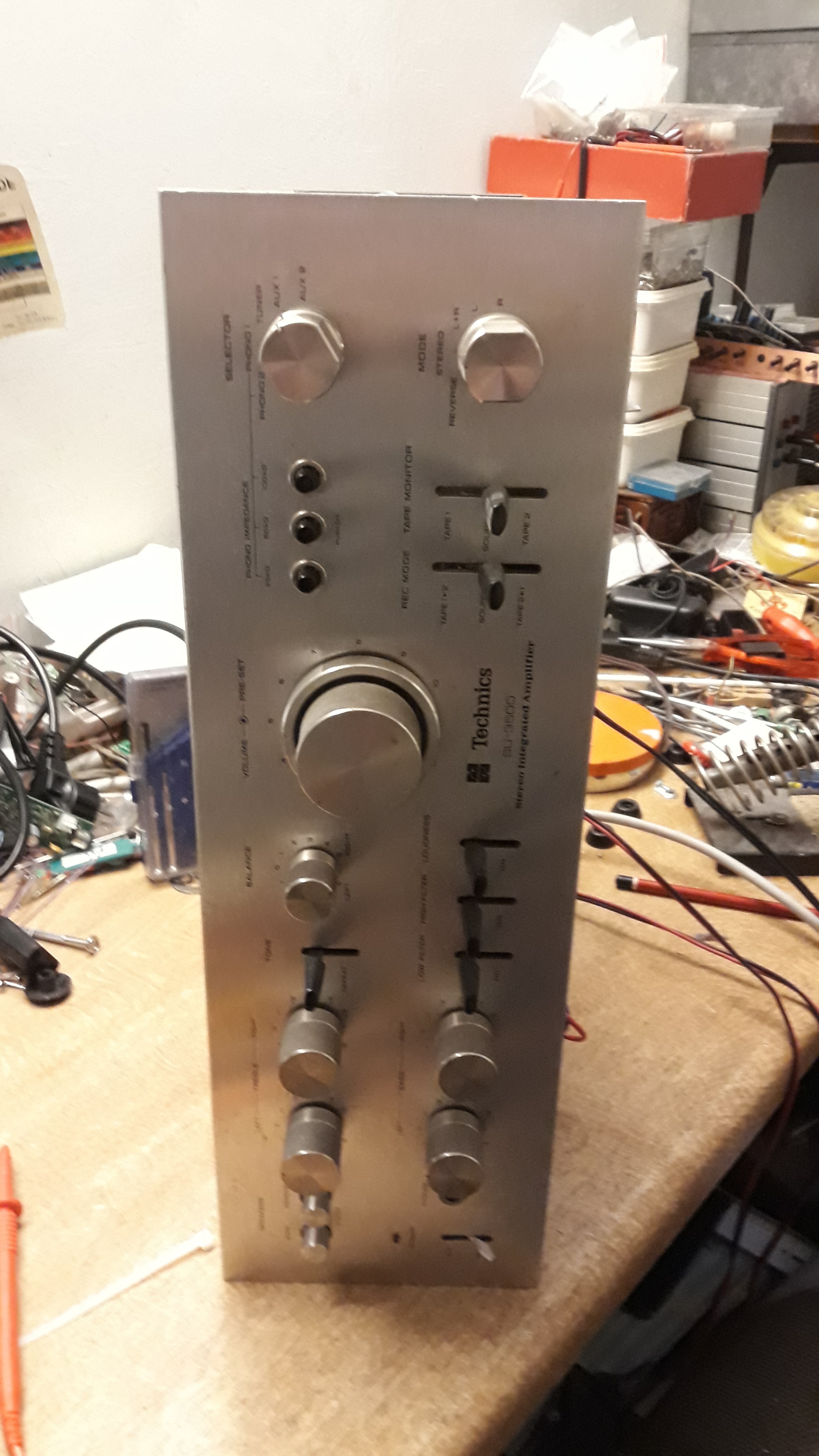

Tentative de sauvetage...
J'ai acheté cet ampli d'occassion pour un groupe folklorique dans les années '90 pour l'équivalent d'une centaine d'euros.
Je ne sais rien de sa vie d'avant.
Par contre celle d'après, une chose est sûre, c'est du costaud...
Trimbalé d'évènements en évènements, souvent malmené ( utilisation en public address ou en sono mobile, pas vraiment sa destination première), cet ampli était toujours de la partie sans montrer de signes de faiblesse.
Hélas, après une cinquantaine d'années, un petit soucis est apparu
A l'allumage, tout semble normal, mais au bout de une à deux minutes, le son s'estompe et ... silence total sur les deux canaux!

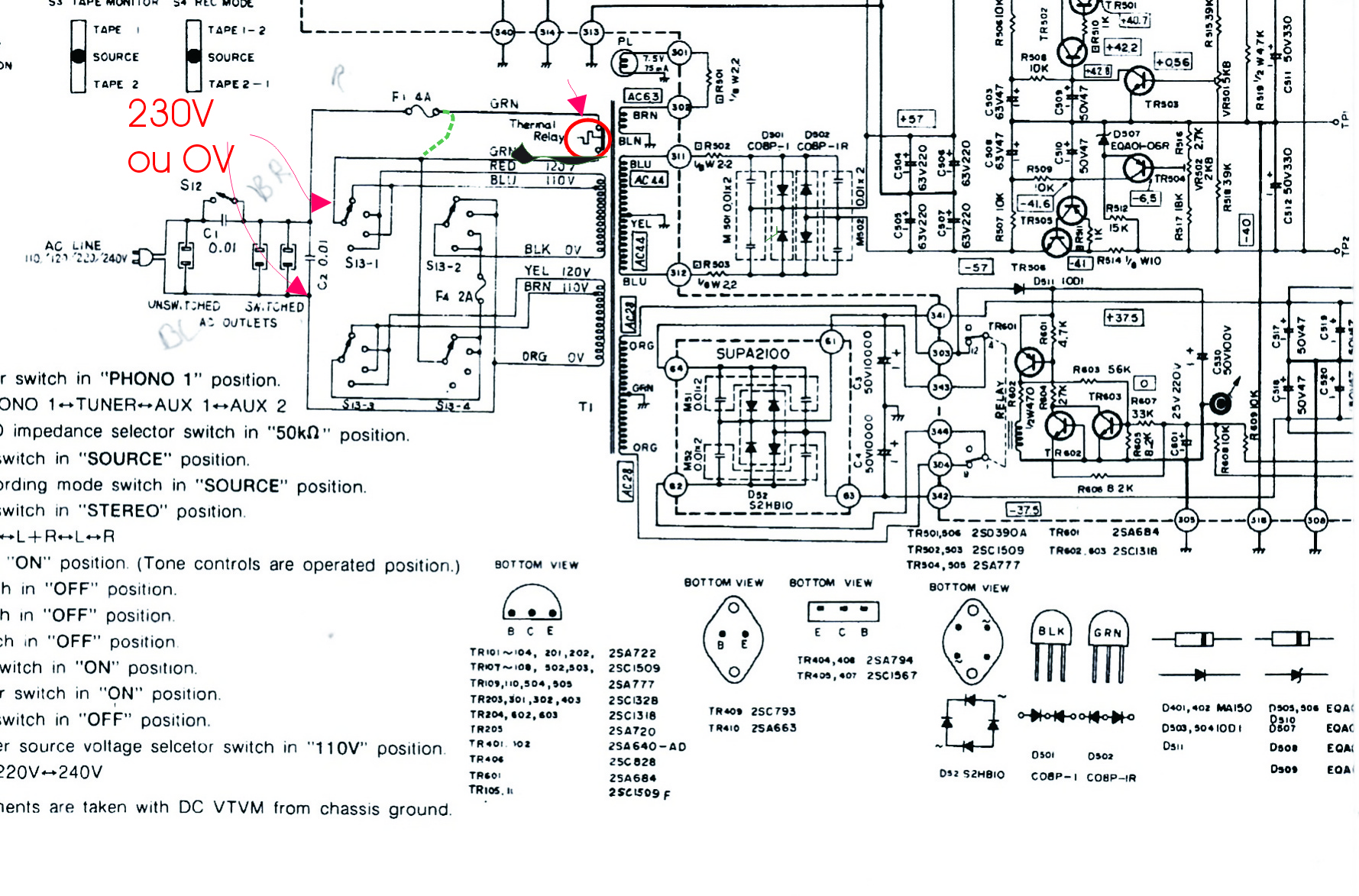

Une première analyse de l'alimentation (secondaire du transfo) montre une tension constante de +/- 42Volt aux bornes de C3 & C4 (ce qui est normal) qui disparaît après une à deux minutes.
Si on mesure la tension aux bornes du fusible F1 après avoir fermer le contact S12, on trouve bien 230Volt, ce qui est normal aussi. Par contre si on mesure la tension après le relai thermique (deux flèches rouges sur le schéma), elle passe à 0Volt après les une à deux minutes. Ce qui incrimine pour moi le dit relai.
Le relai (deux fils verts sur le transfo) semble associé au chassis du transfo qui ne chauffe pas du tout! D'ou un doute sur l'effet thermique...
Une question se pose... Quid si je shunte ( en pointillés verts sur le schéma) le dit relais pour un test ?
Dois-je m'attendre à de la fumée
Votre avis m'intéresse
J'ai acheté cet ampli d'occassion pour un groupe folklorique dans les années '90 pour l'équivalent d'une centaine d'euros.
Je ne sais rien de sa vie d'avant.
Par contre celle d'après, une chose est sûre, c'est du costaud...
Trimbalé d'évènements en évènements, souvent malmené ( utilisation en public address ou en sono mobile, pas vraiment sa destination première
), cet ampli était toujours de la partie sans montrer de signes de faiblesse.Hélas, après une cinquantaine d'années, un petit soucis est apparu
A l'allumage, tout semble normal, mais au bout de une à deux minutes, le son s'estompe et ... silence total sur les deux canaux!
Une première analyse de l'alimentation (secondaire du transfo) montre une tension constante de +/- 42Volt aux bornes de C3 & C4 (ce qui est normal) qui disparaît après une à deux minutes.
Si on mesure la tension aux bornes du fusible F1 après avoir fermer le contact S12, on trouve bien 230Volt, ce qui est normal aussi. Par contre si on mesure la tension après le relai thermique (deux flèches rouges sur le schéma), elle passe à 0Volt après les une à deux minutes. Ce qui incrimine pour moi le dit relai.
Le relai (deux fils verts sur le transfo) semble associé au chassis du transfo qui ne chauffe pas du tout! D'ou un doute sur l'effet thermique...
Une question se pose... Quid si je shunte ( en pointillés verts sur le schéma) le dit relais pour un test ?
Dois-je m'attendre à de la fumée
Votre avis m'intéresse
AL1
[ Dernière édition du message le 02/05/2021 à 17:41:45 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Citation de djzephyrin :
Tu es pas sensé l'entendre le relais au démarrage
C'est un relai "thermique" sans contact "métalique". Un relai de type polyswitch Je le soupçonne, vu son âge, de s'ouvrir intempestivement...
AL1
Anonyme
Zorks
1207
AFicionado·a
Membre depuis 10 ans
Oui, en fait c'est un fusible. Mais pas fusible.
Al1r
2360
AFicionado·a
Membre depuis 17 ans
Bon, qu'on l'appelle relais, fusible, ou switch... peu importe, C'est pas lui le fautif !
Côté primaire du transfo, c'est en ordre.
Il y a deux blocs d'alimentation côté secondaire.
Un pour la partie "pré-ampli" qui fonctionne correctement (bonne tension, stable)
Un pour l'étage de puissance, et là çà bugge...
Le relais (le vrai cette fois ) "colle" bien, mais il doit y avoir un problème ( condo?) après ... A investiguer
Côté primaire du transfo, c'est en ordre.
Il y a deux blocs d'alimentation côté secondaire.
Un pour la partie "pré-ampli" qui fonctionne correctement (bonne tension, stable)
Un pour l'étage de puissance, et là çà bugge...
Le relais (le vrai cette fois
) "colle" bien, mais il doit y avoir un problème ( condo?) après ... A investiguer AL1
[ Dernière édition du message le 05/05/2021 à 09:11:33 ]
TAMPCO Pedals
3616
Squatteur·euse d’AF
Membre depuis 10 ans
Aujourd'hui, j'ai sauvé... Un voltmètre à lampes et un wattmètre de précision. Merci à mon école de faire du tri et me permet donc de me construire un labo à partir de matériel foutu à la benne !
Ancienement appelé The Koala
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
Salut les gars! Je reviens vers vous concernant le remplacement des suspensions des HP's de "mes" Martin. J'ai une galère ... Si côté saladier ça n'a pas posé de problème pour décoller les vieilles suspensions, côté membrane c'est une autre paire de manche! La vieille colle semble "caoutchouteuse", genre colle "sader", et pour l'enlever c'est coton! Par endroit la membrane se dédouble et à coup sûr au remontage j'aurai des problèmes... J'ai commandé un kit chez "la boutique du haut-parleur" en précisant quand-même le type de HP's (des SEAS), ça semble être correcte mais j'ai l'impression que si je me lance dans cette réparation, le résultat sera le même qu'avant... Je sais plus quoi faire HELP!!! J'ai bien pensé à réduire le diamètre de la membrane pour avoir une surface "propre" mais est-ce que ça va pas avoir une incidence sur le guidage de la bobine? Ou le fonctionnement des HP's? Si quelqu'un peut m'aider, je suis preneur! Merci d'avance.
... Si côté saladier ça n'a pas posé de problème pour décoller les vieilles suspensions, côté membrane c'est une autre paire de manche! La vieille colle semble "caoutchouteuse", genre colle "sader", et pour l'enlever c'est coton! Par endroit la membrane se dédouble et à coup sûr au remontage j'aurai des problèmes... J'ai commandé un kit chez "la boutique du haut-parleur" en précisant quand-même le type de HP's (des SEAS), ça semble être correcte mais j'ai l'impression que si je me lance dans cette réparation, le résultat sera le même qu'avant... Je sais plus quoi faire HELP!!! J'ai bien pensé à réduire le diamètre de la membrane pour avoir une surface "propre" mais est-ce que ça va pas avoir une incidence sur le guidage de la bobine? Ou le fonctionnement des HP's? Si quelqu'un peut m'aider, je suis preneur! Merci d'avance.Al1r
2360
AFicionado·a
Membre depuis 17 ans
Citation de kartman69960 :
Par endroit la membrane se dédouble et à coup sûr au remontage j'aurai des problèmes
C'est pas joli joli... mais patience!
D'abord nettoyer la colle un maximum, c'est primordiale. Avec de l'acétone et un coton-tige...
Lorsque tout est propre, recoller la membrane (qui se dédouble) avec une colle à papier (colle blanche) pour qu'elle soit la plus "plate" possible.
Ensuite, une pose à blanc de la nouvelle membrane, pour voir ce que çà donne
J'éviterais de redécouper la membrane, çà changerait toutes les caractéristiques du HP.
Si ce n'est vraiment pas bon, un recône complet... mais il faut trouver un kit compatible
Bonne chance!
AL1
michel.29
3341
Squatteur·euse d’AF
Membre depuis 16 ans
Chris Kazvon
17165
Drogué·e à l’AFéine
Membre depuis 14 ans
Hello,
L'essence F ça marche pas mal pour les traces de colle
L'essence F ça marche pas mal pour les traces de colle
Chris Kazvon
-------------------------------------------------
Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
"il faut autant que possible se débarrasser de cette colle"... Bonjour michel.29. Effectivement c'est crucial pour la suite de cette restauration (que j'ai "un peu" mis de côté, je l'avoue...), mais des diluants aussi puissants que ceux que tu cites ne risquent ils pas d'endommager d'avantage ces pauvres membranes ? D'ailleurs merci Al1r pour ton intervention. J'ai même essayé de trouver des SEAS d'occaz sans succès. Peut-être devrais-je passer une annonce ? Bref, dans mes recherches, je suis tombé sur des sites chinois (chez Ali....ess) qui vendent des suspensions et j'ai trouvé assez étonnant la similitude de présentation avec "la maison du haut parleur", de là à penser que... mais c'est assez troublant. La seule différence c'est que la colle n'est pas proposée, ce qui expliquerait sans doute la mauvaise qualité, ou tout au moins la mauvaise utilisation, de la colle qui a été utilisée sur mes HP's... Voilà, pour le moment point mort MAIS je viens de récupérer une B&O Center dans un pitoyable état, à part les enceintes qui sont fonctionnelles. Dès que j'ai un peu de temps, je fais un check-up de la bête et vous tiendrai informé... Pour l'heure ce WE je me mets au vert en Ardèche... Bon WE à vous...
? D'ailleurs merci Al1r pour ton intervention. J'ai même essayé de trouver des SEAS d'occaz sans succès. Peut-être devrais-je passer une annonce ? Bref, dans mes recherches, je suis tombé sur des sites chinois (chez Ali....ess) qui vendent des suspensions et j'ai trouvé assez étonnant la similitude de présentation avec "la maison du haut parleur", de là à penser que... mais c'est assez troublant. La seule différence c'est que la colle n'est pas proposée, ce qui expliquerait sans doute la mauvaise qualité, ou tout au moins la mauvaise utilisation, de la colle qui a été utilisée sur mes HP's... Voilà, pour le moment point mort MAIS je viens de récupérer une B&O Center dans un pitoyable état, à part les enceintes qui sont fonctionnelles. Dès que j'ai un peu de temps, je fais un check-up de la bête et vous tiendrai informé... Pour l'heure ce WE je me mets au vert en Ardèche... Bon WE à vous...tooffy
1520
AFicionado·a
Membre depuis 14 ans
kartman69960
117
Posteur·euse AFfiné·e
Membre depuis 11 ans
Citation de Chris :
Hello,
L'essence F ça marche pas mal pour les traces de colle
Citation de Chris :
Hello,
Bonjour Chris, merci pour le conseil mais c'est quoi "l'essence F"???
L'essence F ça marche pas mal pour les traces de colle
