Sujet de la discussion Aujourd'hui, j'ai sauvé...
Voilà, mon goût immodéré pour le chine et la récupération de vieux matos n'a encore joué un tour aujourd'hui...:??:
Voici le dernier sauvetage:
image.php
Arracher de la décheterie, un petit coup de chiffon (pour les traces de nicotines) et de compresseur (pour la poussière), il fonctionne parfaitement:bravo:

Je vous invite a poster vos sauvetages ;)
AL1

[ Dernière édition du message le 04/04/2015 à 18:59:38 ]

Afficher le sujet de la discussion
2731
Y a-t-il une prise casque ? Et si oui, fonctionne-t-elle ?

La vraie virtuosité, ce n'est pas plein de notes dans tous les sens, mais plein de sens dans toutes les notes

2732
J'ai réparé un clavier Yamaha qui ne sortait aucun son (ni casque, ni HPs). J'ai changé tous les condensateurs de la carte d'amplification audio sans chercher plus que ça, et il a refonctionné.
2733
Les 2 câbles blancs sont bien en place
Et j’ai trouvé la pièce mobile… une patte en plastique
Il n’y a pas de potard de volume, le volume se règle avec la touche ´master vol’ + ou -
Il y a une prise casque. Aucun son non plus sauf un petit bruit à la mise sous tension.
Le pb doit venir d’un composant comme suggéré par Nick.




2734
Les condensateurs c’est les gros cylindres c’est ça ? Comment reconnaître ceux de la carte d’amplification audio ?
2735
Bon en toute logique je dirais que ce sont ceux qui sont à proximité des fils qui vont aux HP.
J’en compte 1 gros et 1 moyen tout à côté des fils, et 1 moyen et 2 petits plus bas.

2736

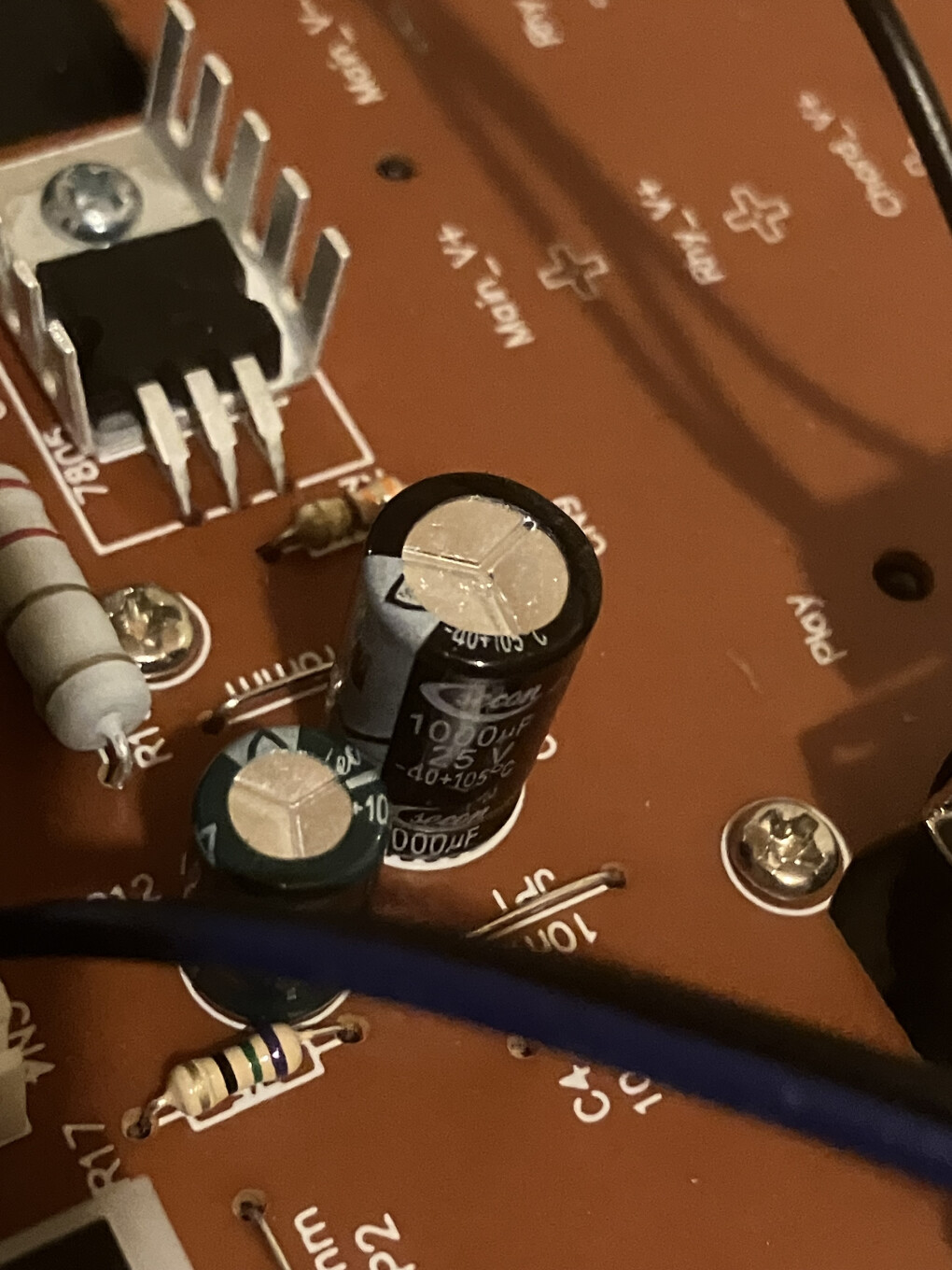

À moins que ce soit normal, je trouve que le gros tire la tronche. Les inscriptions semblent déformées sur la photo. Un condo déformé c’est pas bon signe en général. Vous en dites quoi ?

2737
Difficile de dire avec la photo mais je ne vois rien d'anormal.
Ce qui peut paraître pour une déformation dans le bas est normal, un électrolytique est un peu comme une bouteille et cette déformation correspond au bouchon qui scelle celle-ci (sur un axial il permet aussi de repérer la polarité). Ce sont des bêtes un peu spéciales dans le petit monde des composants électroniques car ils ont tendance à de dégrader avec le temps du fait qu'ils sont composés en partie d'électrolyte (semi)liquide qui malgré une construction se voulant étanche fuit petit à petit (un peu comme un pneu qu'on laisserait traîner dans un coin et qui avec les années fini par se dégonfler). De ce fait, sur les équipement anciens, ils sont sauvant de bon candidat au poste de la source de panne.
En général d'assez grande taille ils ne sont pas (trop) compliqués à remplacer mais il faut faire attention à la polarité : il faut bien respecter le sens et remettre le nouveau exactement comme l'ancien (en général repérer une marque "+" ou "-").
Pour commander le(s) nouveau(x) les 3 paramètres les plus importants sont :
- la valeur du condensateur (en µF)
- la catégorie de tension (en V)
- le sens de montage (radial = les deux conducteurs du même côté comme sur la photo ou axial avec un connecteur de chaque côté de la "bouteille").
-> Le noir sur la photo est un 1000µf, 25v, radial

Je commande les miens ici : https://www.reichelt.com/de/fr/condensateurs-lectrolytiques-c3141.html?&nbc=1 mais n'importe quel magasin du coin qui fait du composant électronique devrait en avoir, c'est un des composants les plus courant (l'option récup sur un autre équipement est en général à proscrire avec les électrolytiques)

[ Dernière édition du message le 10/12/2024 à 05:16:03 ]

2738
Le composant avec son dissipateur indiqué "7805" est un régulateur de tension. Il fait partie de l'alimentation. Les deux condensateurs à proximité sont probablement liés à l'alimentation aussi et donc en bon état, sinon le clavier ne s'allumerait pas du tout.
En revanche l'autre composant sous le dissipateur à proximité de "mic in" pourrait bien être un ampli audio. Les bons candidats à changer sont C7, C8, C9, C11, C13, C16.
2739
Vous êtes sûr de vos soudures?

Une soudure "sèche", un peu d'oxydation et çà marche plus!
Une petite photo du côté piste serait la bien venue ;)

Autre piste a explorer... Trouver le condensateur de couplage au transistor de puissance et vérifier si il y a du signal jusque là?
Si oui, chercher côté amplification
Si non, chercher côté clavier...
il y a une entrée micro, si tu y raccorde un micro, est-ce que cela fonctionne ?
Si oui, l'amplification (hp casque) fonctionne et il faut chercher côté "synthé"
Si non, l'ampli est-il bien alimenté?
l'ampli n'est-il pas mort? --> a remplacer

Bonne chasse ;)
AL1

[ Dernière édition du message le 10/12/2024 à 09:47:39 ]

2740
On peut aussi repérer un condensateur arrivé en fin de vie lorsque le dessus est bombé/gonflé...
