Branchement sound system

43 réponses
9 participants
3 702 vues
9 followers

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

Sujet de la discussion Posté le 02/05/2020 à 13:28:48

Salut à tous,
Je suis débutant dans le milieu de la sono et je me pose des questions qui vous semblent sûrement évidentes mais on commence bien tous un jour!
Alors déjà, c'est dans le cadre d'un soundsystem, où les sources audio seront platines vinyles et machines (boîtes à rhytmes)..
Je me suis amusé à faire un schéma de mon installation et bien sûr il y a des choses que je ne comprends pas alors je vous demande de m'éclairer, et j'espère que ça aidera d'autres novices car un jour où l'autre la question des branchements se posera.
Alors mon système se compose en :
-Sub : 4 MTH4654 (1 proline 3000 en cours d'achat),
-Kick : 2 HD215 (TA 2400),
-Top : 2 TDTS500 (bi amplification (avec DSP intégré) : Crown Xti 1002 et 4002),
-2 enceintes retours Thomann pour dj (amplifié),
-processeur DCX 2496,
-table de mixage EFX 8.

Comme le montre le schéma, j'ai un bug au niveau de la sortie principal MIX. En effet, c'est les sorties principales et équipées de prises XLR. Comment est-ce que je peux à la fois aller vers le processeur (pour mes sub et kick) et à la fois alimenter les deux ampli crown (il ne faut pas passer par le DXC puisque ces ampli sont équipe d'un DSP!).

Le deuxième bug, c'est que la sortie de ma table de mixage pour mes enceintes de retours DJ sont de types JACK L+R. Etant donné que la régie se trouve en face du mur, et que les enceintes dj se trouvent à côté de la façade, comment est ce que je peux faire? Je vais tout de même pas tirer un câble jack jack de 20 mètres? Lol

Afficher le sujet de la discussion

flom83

Nouvel·le AFfilié·e

Membre depuis 5 ans

31 Posté le 06/05/2020 à 10:01:38

Bonjour,

Au temps pour moi, je pensais que la longueur des cables influait aussi le délai.

Mais c'est clair que jouer sur des grosses façades sans retour c'est souvent casse gueule, vu que dans le casque le délai est à 0 ou presque.

Et c'est aussi clair que caler le délai des 4 voies en façade sans connaissances c'est mission difficile, surtout avec des HP différents et des caisses différentes .

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

32 Posté le 06/05/2020 à 10:14:03

Merci tout le monde pour toutes ces explications!!
Oui je pense je vais un peu en chier avec le réglage de mes 4 voies avec REW et mon micro de mesure^^. Après si je suis rigoureusement ce tuto : http://hornplans.free.fr/calage_delay.html , j'espère m'en sortir

[ Dernière édition du message le 06/05/2020 à 10:17:04 ]

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

33 Posté le 06/05/2020 à 21:28:06

Petite question qui mérite quand même d'être posé.
On a vu que de ma régie (mixeur) au Dj (derrière la façade), il me faut 2 câbles Jack Jack d'au moins 20-30 mètres de long! Le soucis c'est que par exemple sur Thomann il n'y a que ce modèle : https://www.thomann.fr/sommer_cable_the_spirit_xxl_instr_200.htm
Qui n'est pas SYMETRIQUE! Donc il y aura sûrement des interférences donc pas bon! (des commentaires confirment cela..)
Alors je me demandais si c'était pas mieux de prendre par exemple un long câble XLR et de mettre un adaptateur à chaque extrémité? Est ce que les adaptateurs génèrent une perte de signal?
Vous vous utilisez quoi? Car je pense que pas mal de monde à ce problème...
Merci!

Chris Kazvon

17158

Drogué·e à l’AFéine

Membre depuis 13 ans

34 Posté le 06/05/2020 à 22:57:41

Salut,

à ce stade, le mieux est de prendre du câble au mètre et la prise que tu veux, et de souder le tout

par exemple:
https://www.thomann.fr/cordial_cmk_422_zwillingskabel.htm
ou
https://www.thomann.fr/pro_snake_17000_sw.htm

avec par exemple:
https://www.thomann.fr/amphenol_acps_gn_stereo.htm
https://www.thomann.fr/amphenol_ts3p.htm
https://www.thomann.fr/neutrik_np_3_x.htm

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

35 Posté le 06/05/2020 à 23:33:02

Whouaouh! Souder!! Punaise j'aurai jamais cru lol! Mais ils branlent quoi les fabricants? Pourquoi nous font-il pas des câbles jack symétrique de grandes longueurs!
Bon bah j'irai acheté demain mon fer à souder... J'espère qu'il ne me servira pas qu'une seule fois dans ma vie lol!
Merci Chris!

brikabrak

5733

Je poste, donc je suis

Membre depuis 16 ans

36 Posté le 07/05/2020 à 08:53:10

Pour faire 20m il te faut des cables symétriques. En jack ou xlr, mais symétriques.

flom83

Nouvel·le AFfilié·e

Membre depuis 5 ans

37 Posté le 07/05/2020 à 11:26:05

Bonjour,

Vous avez donc décidé de garder l'ampli des retours DJ à la régie principale?

Sinon il suffit juste de mettre l'ampli a la régie Dj, et ca simplifie le tout

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

38 Posté le 07/05/2020 à 12:07:07

Salut, non non les retours DJ seront bien DERRIERE LA façade.. Donc à plus de 20 mètres de la régie principale.. Mais t'as raison! Je vais foutre l'ampli des retours à la régie principale et tirer des cables speakon de plus de 20 mètres (ça doit forcément exister)..
Par contre faudra toujours que je relie ma table de mix Xone 23(pour vinyle) à ma table de mixage régie EFX8.. Je vais trouver des XLR - Jack Stereo...
Tin ça en fait de la longueur de câbles...
Bon bah je crois avoir mes réponses!
Merci à vous!!

Ta Bass

Nouvel·le AFfilié·e

Membre depuis 5 ans

39 Posté le 07/05/2020 à 12:43:03

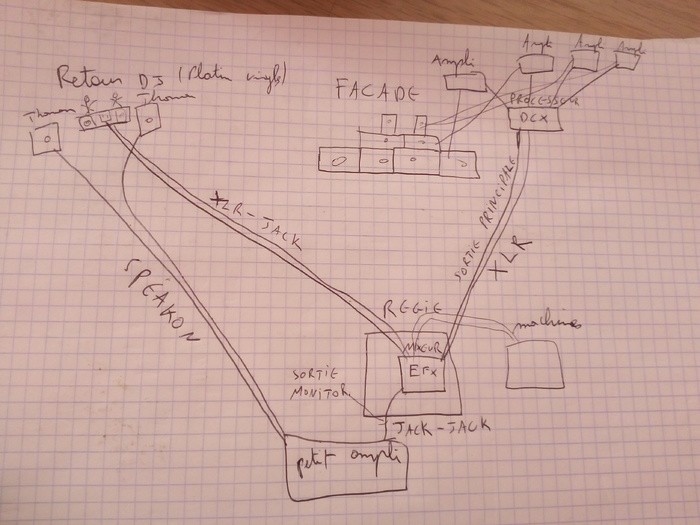

Voilà, ça parait plus claire.
J'ai oublié de mettre le limiteur avant le DCX mais c'est un détail..

Chris Kazvon

17158

Drogué·e à l’AFéine

Membre depuis 13 ans

40 Posté le 07/05/2020 à 13:37:54

Citation de brikabrak :

Pour faire 20m il te faut des cables symétriques. En jack ou xlr, mais symétriques.

Je crois que le premier cordial que j'ai linké est effectivement un "double asymétrique"

En revanche le deuxième c'est bien du symétrique

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels - Tutoriels Vidéo pour Room EQ Wizard
