Sujet Déterminer le wattage d'une enceinte diy

  • 42 réponses
  • 5 participants
  • 1 756 vues
  • 5 followers
Sujet de la discussion Déterminer le wattage d'une enceinte diy
Salut à tous

Alors pour la petite histoire, j'ai récupéré des enceintes d'un pote au daron, qu'il à apparemment montées lui même.
Elles sont en bonnes états, elles sont passives donc je cherche à acheter un ampli mais j'ai énormément de mal a déterminer le wattage de celles ci.
Elles ont pas tournées depuis au mois 10 piges.
Le mec a ajouter une plaque derrière,j'imagine juste pour référencer l'impédance mais y'as trois ref en watts, ça doit être une fourchette, genre elle peuvent faire entre 160 et 500 watts?
Par contre sur le Hp il est précisé 100watts, donc c'est les watt rms du hp ou pas suis perdu :oo: photo du recto verso de la plaque ci dessous:



Et du coup les hp c'est des 10 pouces,McKenzie (? je sais pas du tout si c'est de la bonne cam), j'ai pas réussi a en trouver sur le net.


Je vous ai pas mis de photos des tweeters mais c'est tout ce qu il y'as de plus basique.

En gros je voudrais les faires tourner a la maison avec un mixer allen & heath carte son externe et rajout d'un sub.
Je comptais prendre genre un T.amp e800 qui fait du 2x350 watts sous 8 ohms mais ça me paraît un peu trop puissant.
Puis l'idée c'est de prendre un ampli vite fait pour voir si elle tournent, par la suite en acheter un qui vaut le coup.

Pour info j'ai été chez Sonovente à Palaiseau et j'ai été vraiment très mal reçu,déjà que Palaiseau c'est pas la joie... :(

J'aurais bien voulu savoir quel genre de câble aussi de l'amp. au enceintes? rca > 2xJack ou xlr > 2x Jack.

Photo de la bestiole ci dessous:



Merci d'avance!


Geantvert93



[ Dernière édition du message le 15/04/2023 à 09:06:36 ]

Afficher le sujet de la discussion
31
Citation :
(4) Sorties principales 1/2 : les sorties MAIN 1/2 sont symétriques. Dans le cas général, elles
sont reliées à une table de mixage ou à des enceintes actives via des fiches Jack 6,35 mm.
Vous pouvez également utiliser des fiches RCA (phono) avec les adaptateurs jack 6,35 mm
adéquats.

Citation :
(5) Sorties 3/4 : les prises OUT 3/4 sont des sorties symétriques. Elles offrent deux sorties
supplémentaires, par exemple pour les applications à quatre canaux telles que le son surround.
Elles permettent également d’assigner des instruments particuliers à des sorties (ou
paires de sorties) particulières, ou encore d’effectuer le monitoring via une seconde paire d’enceintes.
Ces sorties n’ont pas de contrôle de volume dédié (le niveau de sortie est fixé à 0 dB),
vous devrez donc contrôler leur volume depuis votre logiciel ou depuis l’équipement auquel
elles sont connectées.

Donc pour relier la carte son à l'ampli c'est bien un cordon symétriques jack 6.35 en jack 6.35 ou jack vers xlr male symétrique.
Faut tout relié ensemble AVANT de mettre sous tension : pour préserver les circuits d'entrées de l'ampli sinon tu peux éventuellement les griller.
32
Ip je comprends pas...

En gros tu veux dire que le branchement que je veux faire est pas terrible?
Mieux vaut attendre d'avoir la table de mix pour gérer mes volumes?
Avec traktor je peux gérer cela non?
En gros il me manque quoi un process. pour protéger le circuit?
j veux juste voire si elles tournent correctement ça me ferait chier de cramé l 'ampli.
Toujours pas clair pour moi.
audio 6: out1 out2 > ampli puis speakon out vers jack enceintes, celui de droite ou gauche?
suis un boulet je sais.

33
En simple :
Pour ampli et enceintes :
https://www.thomann.de/fr/pro_snake_tpl_5_lp.htm x2
sorties amplis speakons vers entrées jacks enceintes

Pour table vers ampli :
https://www.thomann.de/fr/pro_snake_tpa_1003_mj.htm x2
out 1 et 2 vers entrées XLR ampli.

Bon ce n'est qu'un exemple, on peut changer la longueur.
Relies tous les câbles avant de connecter au secteur les appareils : utilises une multiprise commune pour le test.

Actives le Ground Lift sur l'ampli, on ne sait jamais, ça serait con de flinguer les entrées, c'est à l'arrière de l'ampli.

34
Citation de Ipwarrior :
En simple :
Pour ampli et enceintes :
https://www.thomann.de/fr/pro_snake_tpl_5_lp.htm x2
sorties amplis speakons vers entrées jacks enceintes

Pour table vers ampli :
https://www.thomann.de/fr/pro_snake_tpa_1003_mj.htm x2
out 1 et 2 vers entrées XLR ampli.

Bon ce n'est qu'un exemple, on peut changer la longueur.
Relies tous les câbles avant de connecter au secteur les appareils : utilises une multiprise commune pour le test.

Actives le Ground Lift sur l'ampli, on ne sait jamais, ça serait con de flinguer les entrées, c'est à l'arrière de l'ampli.



Salut Ipwarrior

Okay merci bcp pour tes précisions.

Donc je serais en mono avec le speakon > Jack 6,35?

Le bouton peut être sur Ground ou Lift, j le mets sur Ground?

Okay copy!

Je relie tout avant de mettre le jus aux éléments...

Du coup le t amp j le mets à 13h 14h mes enceintes font 100watts et je gère le volume a la sortie de la carte son?
Ou je le fout a donf et je gère l'entrée, me semble que si ampli 2x plus puissant mieux de mettre a 13h mais bon ça ramène a l éternel débat...

Encore merci.

[ Dernière édition du message le 16/05/2023 à 18:21:48 ]

35
Lu,

une autre raison pour mettre du speakon: on est dans des tensions suffisamment élevées pour sortir des seuils de la "très basse tension de sécurité" (12 / 25 / 50V selon les conditions) (50V nominal c'est 318W/8ohms)
https://www.legifrance.gouv.fr/codes/id/LEGIARTI000006655286/2006-03-02

j'ai déjà pris une méchante châtaigne sur un speakon cassé dans lequel l'ampli continuait d'envoyer du jus

tu peux sortir directement des OUT1 / OUT2 de la carte son pour aller aux "IN" de l'ampli
c'est pas indispensable d'être en symétrique, tu peux être en RCA + des adaptateurs:
https://www.thomann.de/fr/the_sssnake_1820_adapter.htm

ou un câble avec des jacks 6.35 à chaque bout
https://www.thomann.de/fr/kirlin_ap_405pr_06_bk.htm

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

36
Citation de Chris Kazvon :
Lu,

une autre raison pour mettre du speakon: on est dans des tensions suffisamment élevées pour sortir des seuils de la "très basse tension de sécurité" (12 / 25 / 50V selon les conditions) (50V nominal c'est 318W/8ohms)
https://www.legifrance.gouv.fr/codes/id/LEGIARTI000006655286/2006-03-02

j'ai déjà pris une méchante châtaigne sur un speakon cassé dans lequel l'ampli continuait d'envoyer du jus



Salut Chris
Yes je passerai sur du speakon une fois sur qu elle tournent correctement.
Serait prudent sur la procédure d allumage tout connecter avant de mettre le jujus pareil pour éteindre...jujus first.
Les mecs a l époque les faisaient tourner sous jacks donc ca devrait aller.

Citation de Chris Kazvon :

tu peux sortir directement des OUT1 / OUT2 de la carte son pour aller aux "IN" de l'ampli
c'est pas indispensable d'être en symétrique, tu peux être en RCA + des adaptateurs:
https://www.thomann.de/fr/the_sssnake_1820_adapter.htm

ou un câble avec des jacks 6.35 à chaque bout
https://www.thomann.de/fr/kirlin_ap_405pr_06_bk.htm


Je pense partir sur les câbles que Ipwarrior m'as conseillé avec les xlr pour relier carte son et ampli.
Pour l'ampli je le mets a fond et je limite sur Traktor?
Ou 3/4 et je gère mon entrée à partir du logiciel et carte son?
Du coup si suis en symétrique je fous l ampli sur ground?


[ Dernière édition du message le 19/05/2023 à 14:26:40 ]

37
Re,

Citation :
Pour l'ampli je le mets a fond et je limite sur Traktor?
Ou 3/4 et je gère mon entrée à partir du logiciel et carte son?

config teuf:
ampli à fond et tu gères dans traktor

config chez toi tranquille: l'idée est d'optimiser le ratio signal/bruit un peu partout et donc de pouvoir sortir un peu de niveau depuis la carte son, donc tu peux baisser les potards de l'ampli et mettre un peu plus fort dans traktor

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

38
Salut les Aficionados

Alors j'ai une petite question...pour changer.
J aimerai relier ma carte son sur ma table de mixage et faire un deck A et un deck B pour traktor.
La Komplete audio 6 mk2 n'as plu les mêmes sorties.
Le modèle précédent c'était du double jack 6,35 vers double rca.
Mais sur la mk2 ca serait du jack 6,35 vers double rca...ce qui me semble bizarre c’est que c’est pas super courant comme câble et il appel ça des câbles d'insert....

Donc je prends 2x câbles comme ceci

https://www.thomann.de/fr/cordial_cfy_15_vcc.htm

Un qui part de out 1 vers piste A du mixer et un qui part de out 2 vers piste B du mixer?
J'ai bon?
Et Ip m'as pas précisé mais si Chris tu passe par la.
j'ai deux entrées pour jacks derrière les yorks donc si je prend le speakon Jack que m'as conseillé Ip je le plug sur celui de droite ou celui de gauche?
J'ai pas pu utiliser la audio 6 pour le set du 27 et j'ai utilisé la carte son de mon Z1 est c’était vraiment pas terrible.(surement de ma faute car pas fait de pré réglages)
En câbles vous êtes plutôt Cordial, Klotz, Oyaide ,Sommer?
En esperant vous lire.

Peace.

[ Dernière édition du message le 06/06/2023 à 18:11:06 ]

39
Re !

pour la carte, d'après ta photo et celle que je trouve sur thomann, c'est une sortie symétrique avec donc une sortie par canal (OUT1 / 2 / 3 / 4)

donc il ne te faut pas un câble d'insert mais un câble comme celui ci pour aller de la carte vers le t.racks
https://www.thomann.de/fr/cordial_cfm_3_fv_klinke_xlr_kabel.htm

Citation :
j'ai deux entrées pour jacks derrière les yorks donc si je prend le speakon Jack que m'as conseillé Ip je le plug sur celui de droite ou celui de gauche?

celui que tu veux, les deux sont en parallèle ;)

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

40
Citation de Chris Kazvon :
Re !

pour la carte, d'après ta photo et celle que je trouve sur thomann, c'est une sortie symétrique avec donc une sortie par canal (OUT1 / 2 / 3 / 4)

donc il ne te faut pas un câble d'insert mais un câble comme celui ci pour aller de la carte vers le t.racks
https://www.thomann.de/fr/cordial_cfm_3_fv_klinke_xlr_kabel.htm


Salut Chris

Merci pour ton retour
Okay jack droite ou gauche c'est la même c'est noté pour les yorks.

Pour mon autre question.

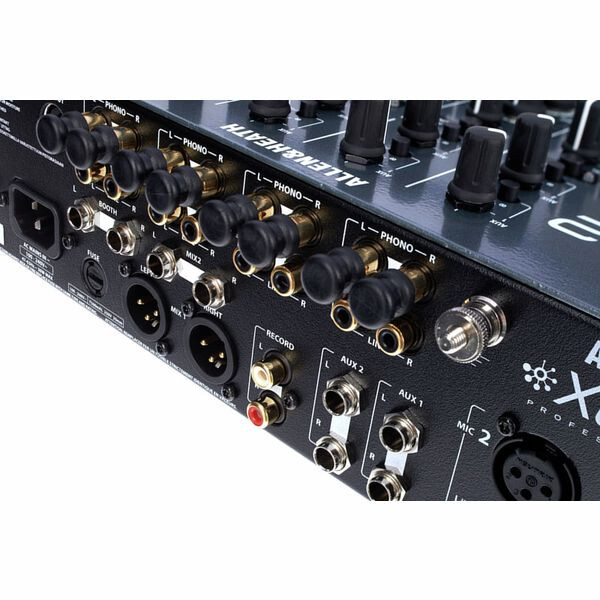

En fait ça serait pour relier ma carte son a une table de mixage, allen & heath xone 92 et non a un t-racks.



Et donc faire un deck A et un deck B chacun sur une piste différente du mixer, mais plus je fais mes recherche et plus j'ai l'impression que la komplete audio 6 ne me permettra pas de faire plus de 2 decks car n'ayant que 4 out donc 2 en stéréo.

https://www.thomann.de/fr/cordial_cfu_3_pc.htm

Je pensais donc a ces câbles d'insert car pensais pouvoir faire 4 decks.

J'ai pris la komplete audio 6 en pensant que je pourrais faire du 4 sorties audio avec.
J' avais pas capté que la new version était plus porté MAO, moins transportable.
Je suis perdu un peu la... 😅

Le mec de chez univers son m'as conseillé le même branchement que j effectuais sur la version mk1, double jack 6,35 vers double rca out 1/2 pour piste A same piste B avec out 3/4...

Mais dans ma tête je pensais pouvoir partir de jack simple a double rca de chaque out 1/2/3/4 donc 4 pistes, mais bon logiquement je serais pas en stéréo et ca c'est dans ma tête.:oo:

Merci pour votre aide.
🙏🙏🙏

[ Dernière édition du message le 03/06/2023 à 17:09:29 ]
