Sujet de la discussion Reparation d'un Poly61 suite à coulure de pile
Bonjour,

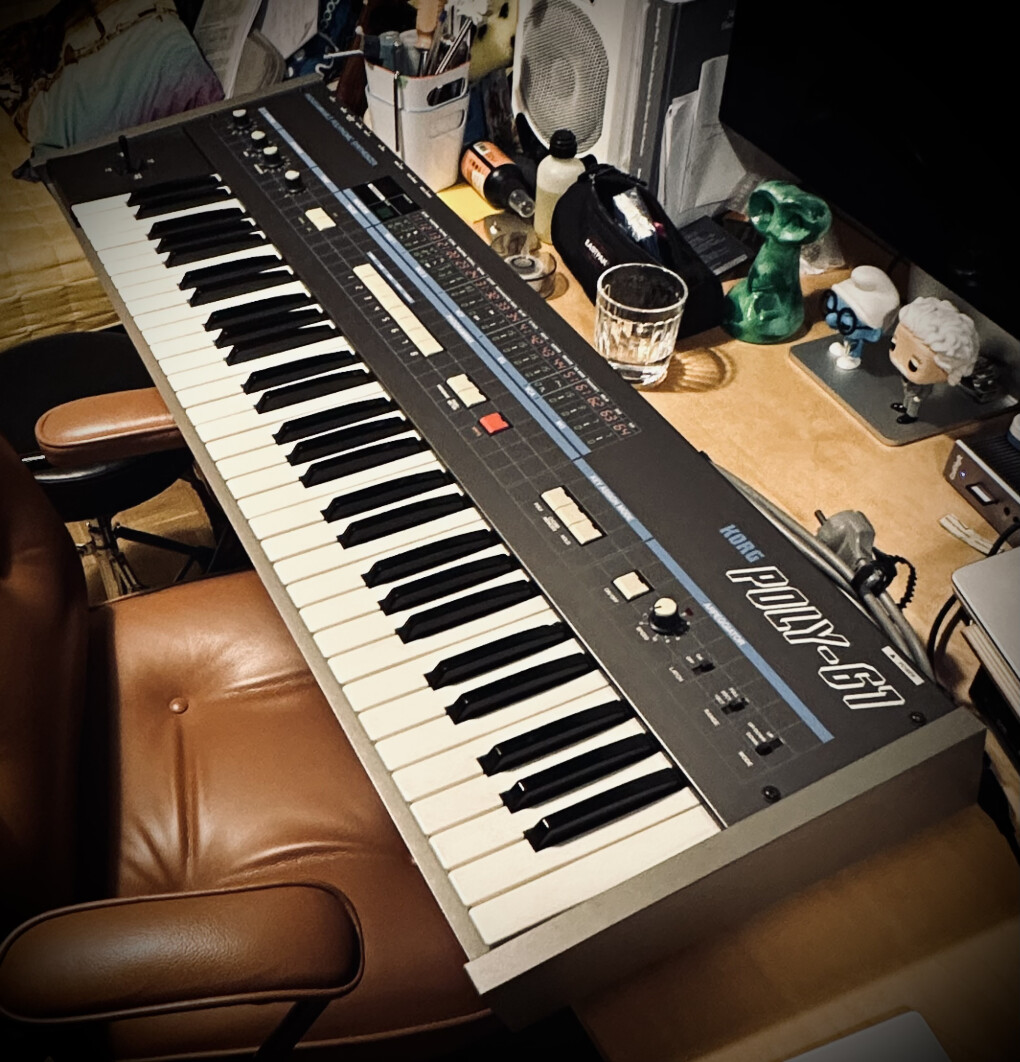

J'ouvre un sujet concernant la remise en état d'un Poly61, que je viens d'acheter.
Il est en très bon état extérieur, mais il a été victime de la maladie des Poly61 et PolySix, c'est à dire la coulure de l'accu, qui a certainement endommagé les pistes et circuits imprimés environnants.
Il a apparemment été stocké dans son case, touches vers le haut, puisque la coulure est majoritairement descendue en ligne droite vers les sorties jack à l'arrière du synthé.
Du coup je suis preneur de conseils, je suis assez débrouillé en soudures mais incompétent en électronique :D:
J'envisage de démonter la carte, dessouder la pile, de nettoyer et de passiver l'attaque alcaline avec un acide faible, et de tester la continuité des circuits, avant d'aller plus loin..
Il y aura aussi certains composants à trouver, du coup preneur d'adresses pour trouver des CI ou leurs équivalents.

Voilà, merci de votre aide :bravo:

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 17/06/2024 à 12:49:02 ]

Afficher le sujet de la discussion
76
Bon j’avance doucement, j’ai refait quelques pistes.
J’ai une question sur les soudures traversantes, certaines pastilles sont très abîmées et j’ai du mal à faire que la soudure englobe le composant des deux côtés du PCB ? Parfois c’est pas grave mais quand la trace change de face c’est embêtant j’imagine.
Si vous avez des astuces ?

Le plus gauche des guitaristes gaucher....

77
Repars en soudant un fil volant à la patte d'un composant pour laquelle la piste est rongée, coupée et difficilement soudable, voire impossible, et vas rejoindre la partie de la piste qui est interrompue et soudable.

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

78
Oui je pense que je vais faire ça, je vais jouer la sécurité…
Y’a pas beaucoup de pistes abîmées d’après ce que j’ai testé, du coup je vais jouer la sécurité sur le IC12. Je viens de sacrifier un fil de livebox, les fils sont plus fins que ce que j’avais, ça va m’aider 🙏
En vert c’est quand c’est ok, en bleu c’est cassé et en orange c’est réparé…

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 25/06/2024 à 14:39:52 ]

79
Du travail de joaillier ! :bravo:

Tu veux des patches ?

80
Tout un réseau routier en piteux état. D'ailleurs pour le rénover tu touches une aide de l’État ? :mrg:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

81
Non si j’avais une aide de l’état j’aurai fait financer la rénovation de tout le pâté de maison (la carte entière :clin:).
D’ailleurs j’ai ressoudé les composants et redémarré le synthé… L’écran a bien affiché PS-61, puis s’est mis en carafe… Par contre maintenant le bouton Write est allumé… J’ai du faire une erreur de connexion, je vais démonter la carte et recontrôler point par point.

Le plus gauche des guitaristes gaucher....

82
Bon j’ai un peu rebossé sur le P61, j’ai cassé ma tirelire pour un IC12 tout neuf et un support…
Ça marche un peu mieux j’ai l’impression, j’ai encore une erreur sur les VCA c’est à dire que le cycle des voix fait 1, 2, 3, puis 4 et 5, puis un grésillement à la place de la 5eme voix, puis la 6eme voix… je me demande si j’ai pas interverti deux fils en faisant ma nappe, je regarderai ça dans les jours qui viennent.
Par contre j’ai toujours les boutons Write et Arp qui ne s’allument pas… et le release qui n’a pas d’effet quand on bouge la valeur 🤔…



Le plus gauche des guitaristes gaucher....

83
En tous cas c'est propre :bravo:

Bon courage et bonne chance pour la suite !

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

84
Bon je m’y suis remis, j’ai vérifié que je ne m’étais pas trompé dans ma réparation de nappe, les fils étaient au bon endroit…
Du coup je me suis dit que c’était certainement la corrosion sous les contacteurs qui créait des faux contacts…
Je me suis attelé à dessouder les connecteurs PH2 d’où partent les nappes, et effectivement c’était bien degueu dessous :8O::8O::8O:


Le plus gauche des guitaristes gaucher....

85
Ça m’a motivé pour démonter tous les composants sur le chemin de la fuite, bien sûr j’ai cassé un IC en le déposant…
Jai l’impression que la corrosion empêche la soudure de fondre correctement quand on utilise la pompe à dessouder.
Bref j’ai déposé les composants et nettoyé les traces de corrosion du mieux que j’ai pu.

Le plus gauche des guitaristes gaucher....

86
Enfin j’ai remis les IC dans les sockets en attendant d’en acheter et des nouveaux, mon revendeur n’avait pas ces modèles …
Eh bien je dois dire que le Poly61 fonctionne beaucoup mieux :aime::aime::aime::):aime:
Toutes les voix fonctionnent, j’ai juste quelques touches muettes mais je pense que c’est à cause d’un des deux 40175 à qui il manque quand même 4 pattes :oo::oo::oo::oo:
Je n’ai pas pu brancher la nappe du haut de la carte, qui gère une partie du panel. Parce que quand j’ai refait ma nappe j’ai utilisé un connecteur avec un détrompeur, ça rentrait dans l’ancien connecteur mâle et bien sur le nouveau à un détrompeur, j’en suis quitte pour une trentaine de soudures :oops: mais maintenant j’ai de la gaine thermo rétractable :bravo:

Et du coup comme la partie du panel qui permet de programmer les sons fonctionne, j’ai pu programmer un peu des sons, et bien ça sonne plutôt bien :aime::aime::aime::aime: il me tarde de lui mettre des effets en sortie :aime::aime::aime:6137491.jpeg

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 28/06/2024 à 23:27:09 ]

87
Mais :bravo::bravo::bravo:

Tu gères à fond, là !

Citation :
juste quelques touches muettes

Si c'est tout le temps les mêmes, c'est très certainement les contacts sous les touches concernées qui sont sales ou légèrement oxydés. Mais ça se nettoie très bien, et comparé à ce que tu viens de faire, c'est beaucoup plus facile. :clin:

Tu veux des patches ?

88
Bien joué Petit Professeur ! :bravo:

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

89
Merci les gars, c’est grace à vos conseils :bravo:
@ Push, oui c’est toujours les mêmes notes, mais il me semble qu’elles fonctionnaient avant que je dessoude tout… en plus c’est un groupe de 6/7 notes contiguës, je pense et j’espère 🤞 que c’est lié à l’IC qui est à moitié cassé…
Mon revendeur local n’avait pas l’IC je vais commander tout ça demain, et refaire les nappes correctement 😅

Le plus gauche des guitaristes gaucher....

90
Beau boulot, ça avance !

Citation :
Jai l’impression que la corrosion empêche la soudure de fondre correctement quand on utilise la pompe à dessouder.


Tu remets un peu de soudure neuve dans ce cas-là ? L'ajout de flux sur les vieilles soudures va t'aider et parfois c'est aussi une question de température.
91
Ah non je connaissais pas ces astuces, merci :bravo:
Bon j’ai remis la nappe dans le bon sens, du coup le panel fonctionne sauf toujours le write… qui s’allumait quand le synthé était en carafe donc c’est pas la led qui est morte.
Je vais me commander le IC que j’ai cassé et je re-testerai ensuite toute la zone ou j’ai ressoudé…
Faudrait que je zieute les autres cartes, des fois que la pile ait coulé ailleurs….
Après il me restera à acheter le clone de la carte :clin::facepalm:
Mais même si je ne le remets pas à 100 % sur pied avec mes bricolages ça me permet de voir qu’il fonctionne et que le son me plait… donc plutôt content :bravo:

Le plus gauche des guitaristes gaucher....

92
Ah oui, j’ai fait les choses un peu mieux cette fois, y’a de la gaine thermo :mdr:6137847.jpeg

Le plus gauche des guitaristes gaucher....

93
Bravo pour cette restauration Petit Professeur ! :bravo2:

Je te souhaite de bons moments avec ton Poly-61 fonctionnel. :boire:

La gaine thermo ça fait tout de suite plus propre. :clin:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

94
Merci Beatles, il est pas complètement fonctionnel mais ça vient :bravo:
Au sujet des DCO on est d’accord que ça peut pas être faux non ? De ce que j’ai compris la carte CPU envoie 6 voix carrées, qui sont ensuite transformées par la carte voix en signaux SAW ou PWM. En tout cas ça sonne bien :aime:

Le plus gauche des guitaristes gaucher....

95
ça c'est une bonne question: les DO de mon OSCar sont un peu décalés. Ils bougent pas, mais je les recentre à chaque fois. Donc horloge numérique = fatalement tuné => pas sûr.
96
Mon Juno-6 nécessite d'être accordé à chaque fois que je m'en sers, il y a un mini potard pour ça. Ça m'a étonné pour des DCO, mais c'est bien utile. Parfois le petit bouton ne suffit pas (on arrive en butée) et alors je suis obligé de l'ouvrir et de réaccorder le tout au tournevis avec un trimpot interne.

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

97
Bon, mon sauvetage prend du retard, j'ai commandé les IC sur un site "composants-électroniques.fr" qui semble être semi-fake, c'est à dire que les gens reçoivent leur commande tard ou pas du tout, j'aurais du me renseigner... Le site est domicilié en France mais quand on appelle on tombe sur un numéro international, bref, mauvaise pioche.. Du coup j'ai commandé les IC ailleurs, la suite au prochain numéro :facepalm:

Le plus gauche des guitaristes gaucher....

98
Flûte !

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

99
x
Hors sujet :
Pour finir, je viens d’avoir un numéro de tracking par le site « composants-électroniques.fr », je vais avoir des composants en double, du coup je me mets en quête d’un deuxième Poly61 à réparer :bravo:


Edit : La commande est bien arrivée, conforme. C'est juste que le gars est long à la detente (ou qu'il commande en chine et qu'il expédie ensuite :clin:).

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 15/09/2024 à 19:57:06 ]

100
re flûte ! :mrg:

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
