Reparation d'un Poly61 suite à coulure de pile

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

Sujet de la discussion Posté le 17/06/2024 à 12:43:34

Bonjour,

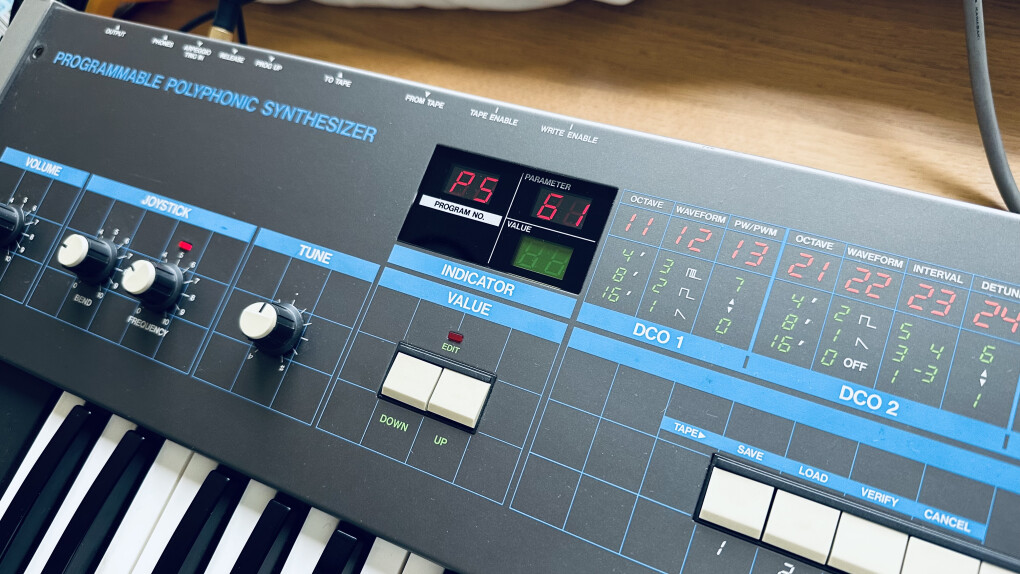

J'ouvre un sujet concernant la remise en état d'un Poly61, que je viens d'acheter.

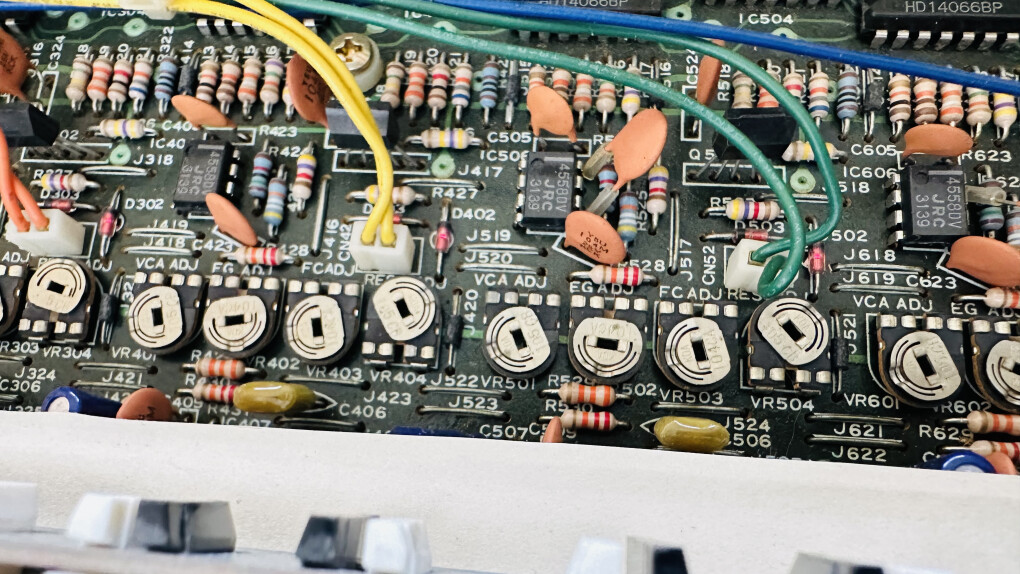

Il est en très bon état extérieur, mais il a été victime de la maladie des Poly61 et PolySix, c'est à dire la coulure de l'accu, qui a certainement endommagé les pistes et circuits imprimés environnants.
Il a apparemment été stocké dans son case, touches vers le haut, puisque la coulure est majoritairement descendue en ligne droite vers les sorties jack à l'arrière du synthé.
Du coup je suis preneur de conseils, je suis assez débrouillé en soudures mais incompétent en électronique :D:

J'envisage de démonter la carte, dessouder la pile, de nettoyer et de passiver l'attaque alcaline avec un acide faible, et de tester la continuité des circuits, avant d'aller plus loin..
Il y aura aussi certains composants à trouver, du coup preneur d'adresses pour trouver des CI ou leurs équivalents.

Voilà, merci de votre aide :bravo:

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 17/06/2024 à 12:49:02 ]

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

151 Posté le 16/10/2024 à 08:36:07

Ok, j’ai déjà regardé le PCB par le site chinois qu’il m’a conseillé c’est 24 euros et entre 20 et 30 euros de FDP.
Il m’a filé la liste des composants il a fait une estimation à 79 dollars mais il manque deux trois composants, je crois deux chips Intel qui se trouvent en NOS, à 9 euros pièce. Il faudra rajouter une petite carte USB pour flasher les EPROMs, je sais pas faire mais c’est l’occasion d’apprendre, sauf si quelqu’un a le matériel pour ça.
Et enfin je pense qu’il faut demander l’autorisation du concepteur de la carte, et pourquoi pas une petite rémunération pour lui.
A la louche c’est un projet à 150/200 euros. Sachant qu’on récupère un CPU neuf, le MIDI et pas mal de fonctions supplémentaires :bave:

0

Le plus gauche des guitaristes gaucher....

ohm.studi.ohm

419

Posteur·euse AFfamé·e

Membre depuis 22 ans

152 Posté le 16/10/2024 à 08:55:48

Le programmateur je l’ai c’est pas un soucis, je peux programmer les PIC, ca prend quelques secondes, je peux le faire pour d’autres.
Après un programmateur type tl866 ça vaut une trentaine d’euros et ça sert pas mal quand on bidouille ces vieux coucous, entre les firmware en Eprom, les sons sur eproms des boîtes à rythme et les PICs pour ce type de projet.

Faudrait commander plusieurs pcb pour réduire les frais de port pour commencer.

0

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

153 Posté le 16/10/2024 à 15:52:57

Oui je pense qu’on pourrait ouvrir un sujet pour voir si ça intéresse des gens. Après si on en commande beaucoup on se prendra la douane non ?

0

Le plus gauche des guitaristes gaucher....

ohm.studi.ohm

419

Posteur·euse AFfamé·e

Membre depuis 22 ans

154 Posté le 16/10/2024 à 20:09:56

Théoriquement oui. En pratique pour commander régulièrement sur AliExpress je n’ai jamais eu de frais de douane. Je pense qu’il y a vraiment des arrangements entre la Chine et la France (ou l’Europe), sinon impossible d’avoir pu passer à travers tout ce temps.
Les commandes en Angleterre (presque systématiquement) et aux États Unis ne passent pas aussi facilement.
Mais bon si c’est le cas il faut compter c’est 25% de la valeur déclarée + les frais de port.

0

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

155 Posté le 16/10/2024 à 20:10:50

https://lookmumnocomputer.discourse.group/t/rack-mount-poly61/7533

Un mec a utilisé cette carte pour faire une version rack du poly 61 :8O:

0

Le plus gauche des guitaristes gaucher....

Push-Pull

21390

Vie après AF ?

Membre depuis 21 ans

156 Posté le 16/10/2024 à 21:05:16

Ah ouiche ! Pu*** le bricolage fou de malade ! :8O:

0

Tu veux des patches ?

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

157 Posté le 16/10/2024 à 21:34:47

Enervé le mec :8O:

J'ai crée un sujet dédié pour la carte TAUNTEK.

https://fr.audiofanzine.com/synthe-analogique/korg/poly-61/forums/t.820277,construction-d-une-mcu-board-tauntek,post.11936815.html

x

Hors sujet :

Ohm.studi.Ohm, envoie ton mail en MP

0

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 16/10/2024 à 21:46:09 ]

Garion

284

Posteur·euse AFfamé·e

Membre depuis 22 ans

158 Posté le 19/10/2024 à 15:02:32

Pour les pcb, Wurth Electronik à un service en ligne. Moyennant les fichiers gerbers et un minimum de connaissances (nb de couches, vernis, tooling....), le configurateur en ligne permet le calcul du prix du (des) pcb, de donner le délai (en général rapide et fiable, les industriels y font appel pour du prototypage).
Fiabilité assurée vs alibaba-chine

0

Personne ne peut voir au dessus de sa tete (Proverbe Africain)

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

159 Posté le 20/10/2024 à 16:01:26

x

Hors sujet :

Ok, merci du tip. En fait j'ai déjà commandé, j'ai commandé chez JLCPCB, c'est une boite chinoise, qui m'a été recommandée par Bob GRIEF de chez TAUNTEK. Je me dis que si c'est assez bon pour lui ça va le faire

0

Le plus gauche des guitaristes gaucher....

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

160 Posté le 23/10/2024 à 15:06:06

La ou on voit les limites des compétences des bricoleurs d’internet… j’ai commandé des boutons pour changer les switches de mes SY77, CZ3000, et Poly61. J’avais aussi une résistance à changer sur le SY77, car je vais mettre un nouvel écran… j’ai reçu les résistances les plus grosses du monde, elles sont plus grosses que les switches 😂

0

Le plus gauche des guitaristes gaucher....

Beatless

14338

Drogué·e à l’AFéine

Membre depuis 21 ans

161 Posté le 23/10/2024 à 16:04:16

Tu n'as peut-être pas fait attention à la puissance dans les specs. Celles-ci sont peut-être des 5W.

0

S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

162 Posté le 23/10/2024 à 16:13:01

J’ai fait attention à rien à part la valeur de résistance :facepalm:

C’est comme ça qu’on apprend :bravo:

0

Le plus gauche des guitaristes gaucher....

[ Dernière édition du message le 23/10/2024 à 16:13:34 ]

kosmix

51842

AF, je suis ton père

Membre depuis 20 ans

163 Posté le 23/10/2024 à 16:23:45

En principe on prend du film métal 1/4 de Watt, tolérance 1%.

0

Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?

petit professeur

4197

Squatteur·euse d’AF

Membre depuis 16 ans

164 Posté le 23/10/2024 à 17:12:33

Merci ça me servira pour la prochaine fois :clin:
