Reparation d'un Poly61 suite à coulure de pile
- 163 réponses
- 16 participants
- 5 242 vues
- 17 followers
Afficher le sujet de la discussion
Ben c'est l'attaque caustique de la coulure de pile, ç'est vraiment localisé heureusement... Mais je pense que les vapeurs ont eu raison de pas mal de petits pins de connection entre les cartes... On va tout réparer en mode "Editions Atlas", petit à petit
Il y a vraiment des criminels en liberté
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Bonjour tout le monde, c'est la rentrée du coup je me remets mollement à réparer le POLY61.
En gros les deux pannes qui restent sont des touches mortes, et la possibilité de sauvegarder des sons.
Pour les touches mortes, je pense que c'est des contacts corrodés au niveau des fiches femelles de l'une des nappes du clavier. Quand on manipule les nappes, certains connecteurs laissent carrément échapper des morceaux de fiche femelle. Du coup je pense acheter sur Amazon de quoi refaire toutes les fiches femelles qui ont du vert de gris.

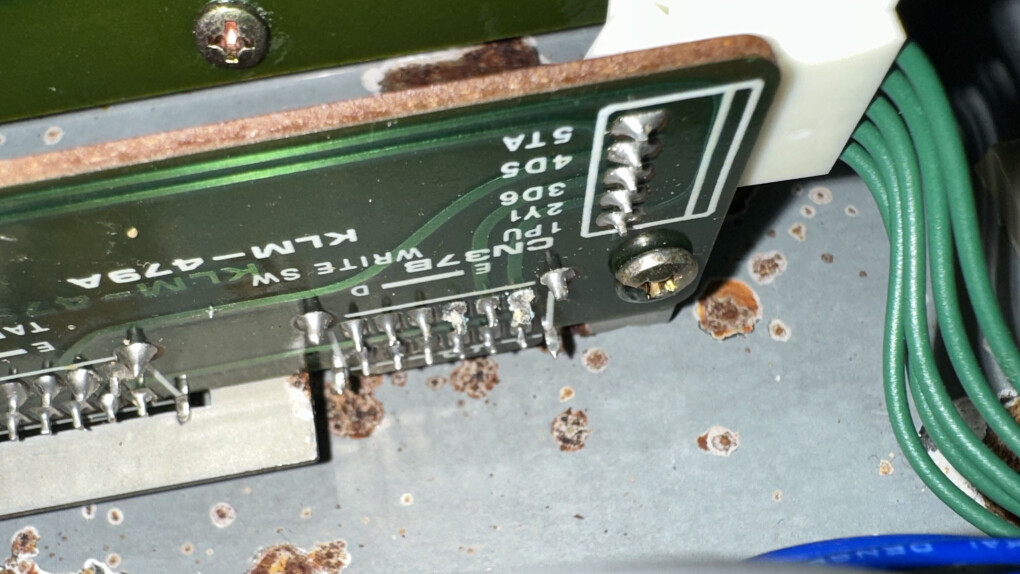

Pour la possibilité de sauvegarder, jai remarque que le switch "write" est dans le prolongement de la coulure de pile... j'ai pris des photos et il a l'air bien corrodé, les soudures aussi.. Du coup je pense que je vais démonter la carte qui l'héberge, et voir si je trouve un switch de remplacement...
La suite au prochain numéro
En gros les deux pannes qui restent sont des touches mortes, et la possibilité de sauvegarder des sons.
Pour les touches mortes, je pense que c'est des contacts corrodés au niveau des fiches femelles de l'une des nappes du clavier. Quand on manipule les nappes, certains connecteurs laissent carrément échapper des morceaux de fiche femelle. Du coup je pense acheter sur Amazon de quoi refaire toutes les fiches femelles qui ont du vert de gris.
Pour la possibilité de sauvegarder, jai remarque que le switch "write" est dans le prolongement de la coulure de pile... j'ai pris des photos et il a l'air bien corrodé, les soudures aussi.. Du coup je pense que je vais démonter la carte qui l'héberge, et voir si je trouve un switch de remplacement...
La suite au prochain numéro
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 15/09/2024 à 19:55:38 ]
Push-Pull
21390
Vie après AF ?
Membre depuis 21 ans
kosmix
51842
AF, je suis ton père
Membre depuis 20 ans
Rhôôô comme c'est vilain, les sales marques de rouille dans le boîtier et l'oxydation un peu partout
Bon courage petit professeur
Bon courage petit professeur
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 15/09/2024 à 20:23:13 ]
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Salut Push, Je n'y comprends pas grand chose, mais puisque c'est un multiplexage 8X8, si une nappe a un cable coupé, ça coupe la réception soit de 8 notes continues, soit de une note toute les 8 notes, non ?
En plus, vu la direction de la coulure, c'est un clavier qui a été stocké sur la tranche arrière, clavier vers le haut, car ça part droit de la pile jusqu'au switch "Write"... Enfin j'essaie de me convaincre.
De toute façon je pense commencer par changer tous les pin femelles des nappes PH2 qui sont un peu vert de gris, car ça c'est à faire, même si je finis par acheter un clone de la carte CPU (d'ailleurs le mec qui vend la carte Clone vend des pin, et recommande de le faire...), et idem pour le switch Write qui est tout corrodé...
J'ai acheté à l'instant les pin et une pince à sertir, je ferai ça dans les semaines à venir
En plus, vu la direction de la coulure, c'est un clavier qui a été stocké sur la tranche arrière, clavier vers le haut, car ça part droit de la pile jusqu'au switch "Write"... Enfin j'essaie de me convaincre.
De toute façon je pense commencer par changer tous les pin femelles des nappes PH2 qui sont un peu vert de gris, car ça c'est à faire, même si je finis par acheter un clone de la carte CPU (d'ailleurs le mec qui vend la carte Clone vend des pin, et recommande de le faire...), et idem pour le switch Write qui est tout corrodé...
J'ai acheté à l'instant les pin et une pince à sertir, je ferai ça dans les semaines à venir
Hors sujet :
En plus ça me permettra d'ajouter des connecteurs PH2 à mon vieux Teisco que je dois réparer, les différentes cartes sont soudées ensemble, si je mets un connecteur ça me permettra de faire les réparations en plusieurs fois sans avoir à tout dessouder à chaque intervention
Le plus gauche des guitaristes gaucher....
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Citation de kosmix :
Rhôôô comme c'est vilain, les sales marques de rouille dans le boîtier et l'oxydation un peu partout
Bon courage petit professeur
Ben c'est l'attaque caustique de la coulure de pile, ç'est vraiment localisé heureusement... Mais je pense que les vapeurs ont eu raison de pas mal de petits pins de connection entre les cartes... On va tout réparer en mode "Editions Atlas", petit à petit
Le plus gauche des guitaristes gaucher....
Push-Pull
21390
Vie après AF ?
Membre depuis 21 ans
Ah je pensais pas aux coulures de la pile mais plutôt à une boisson tombée dans l'instrument. J'ai déjà eu le cas lors de réparations...
Bah ta restauration prend une bonne direction, tu vas nous en faire un bijou !
J'ai déjà eu le cas lors de réparations... Bah ta restauration prend une bonne direction, tu vas nous en faire un bijou !
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Ah ah, un bijou je sais pas, mais si il fonctionne à 100 % je serai bien content
Au sujet du clavier j'ai réfléchi, tu dois avoir raison, la matrice est de deux nappes de 8 fils, j'imagine que c'est pour avoir 64 possibilités vu que le clavier fait 61 touches. Si c'était la nappe j'aurais un problème sur 8 touches j'imagine...
Du coup, vu que j'ai seulement 6 touches qui dysfonctionnement, c'est peut-être une trace coupée entre le deuxième et le troisième switch d'une rangée de 8.... comme sur le CZ3000 que j'ai récupéré il y a 6 mois et dont la coulure du compartiment pile avait mangé la trace du PCB du Do aigu.
En même temps si c'était ça ce serait plutôt en regard de la pile, et là c'est dans les aigus.. Tu dois donc avoir raison, c'est surement un truc tombé dans l'instrument... Et en plus j'ai un dièse qui semble avoir un peu fondu au niveau des notes qui posent problème... Si ça se trouve c'est les cendres d'une clope qui sont tombés sous les touches.... L'enquête continue
Au sujet du clavier j'ai réfléchi, tu dois avoir raison, la matrice est de deux nappes de 8 fils, j'imagine que c'est pour avoir 64 possibilités vu que le clavier fait 61 touches. Si c'était la nappe j'aurais un problème sur 8 touches j'imagine...
Du coup, vu que j'ai seulement 6 touches qui dysfonctionnement, c'est peut-être une trace coupée entre le deuxième et le troisième switch d'une rangée de 8.... comme sur le CZ3000 que j'ai récupéré il y a 6 mois et dont la coulure du compartiment pile avait mangé la trace du PCB du Do aigu.
En même temps si c'était ça ce serait plutôt en regard de la pile, et là c'est dans les aigus.. Tu dois donc avoir raison, c'est surement un truc tombé dans l'instrument... Et en plus j'ai un dièse qui semble avoir un peu fondu au niveau des notes qui posent problème... Si ça se trouve c'est les cendres d'une clope qui sont tombés sous les touches.... L'enquête continue
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 15/09/2024 à 21:43:34 ]
Beatless
14338
Drogué·e à l’AFéine
Membre depuis 21 ans
kosmix
51842
AF, je suis ton père
Membre depuis 20 ans
Citation de Beatless :
Pauvre synthé ! Il a vraiment trinqué celui-là.
Il y a vraiment des criminels en liberté
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans

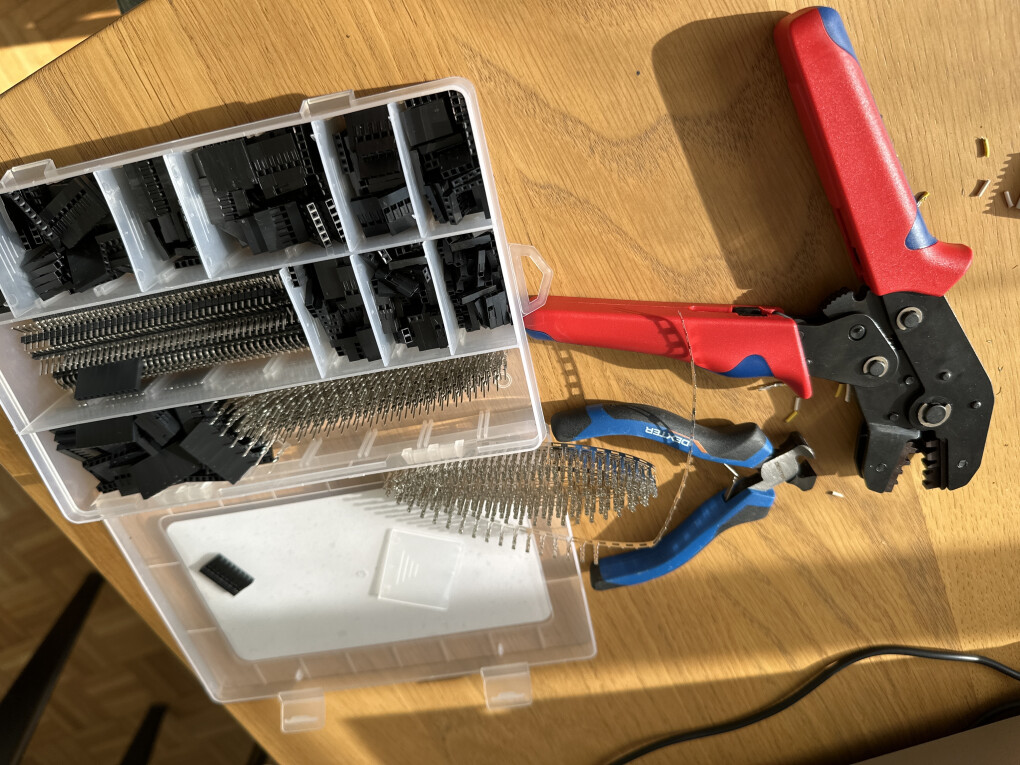

Bon ben j’ai reçu mon kit de sertissage de connecteurs PH2, y’a un petit coup de main à prendre mais ça va c’est pas la mort…
J’ai démonté le clavier, une petite zone avec coulure, mais une fois nettoyé les pistes sont OK.
Du coup j’ai entrepris de changer le connecteur de la nappe oxydée…
J’ai démonté le clavier, une petite zone avec coulure, mais une fois nettoyé les pistes sont OK.
Du coup j’ai entrepris de changer le connecteur de la nappe oxydée…
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 21/09/2024 à 17:12:06 ]
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans

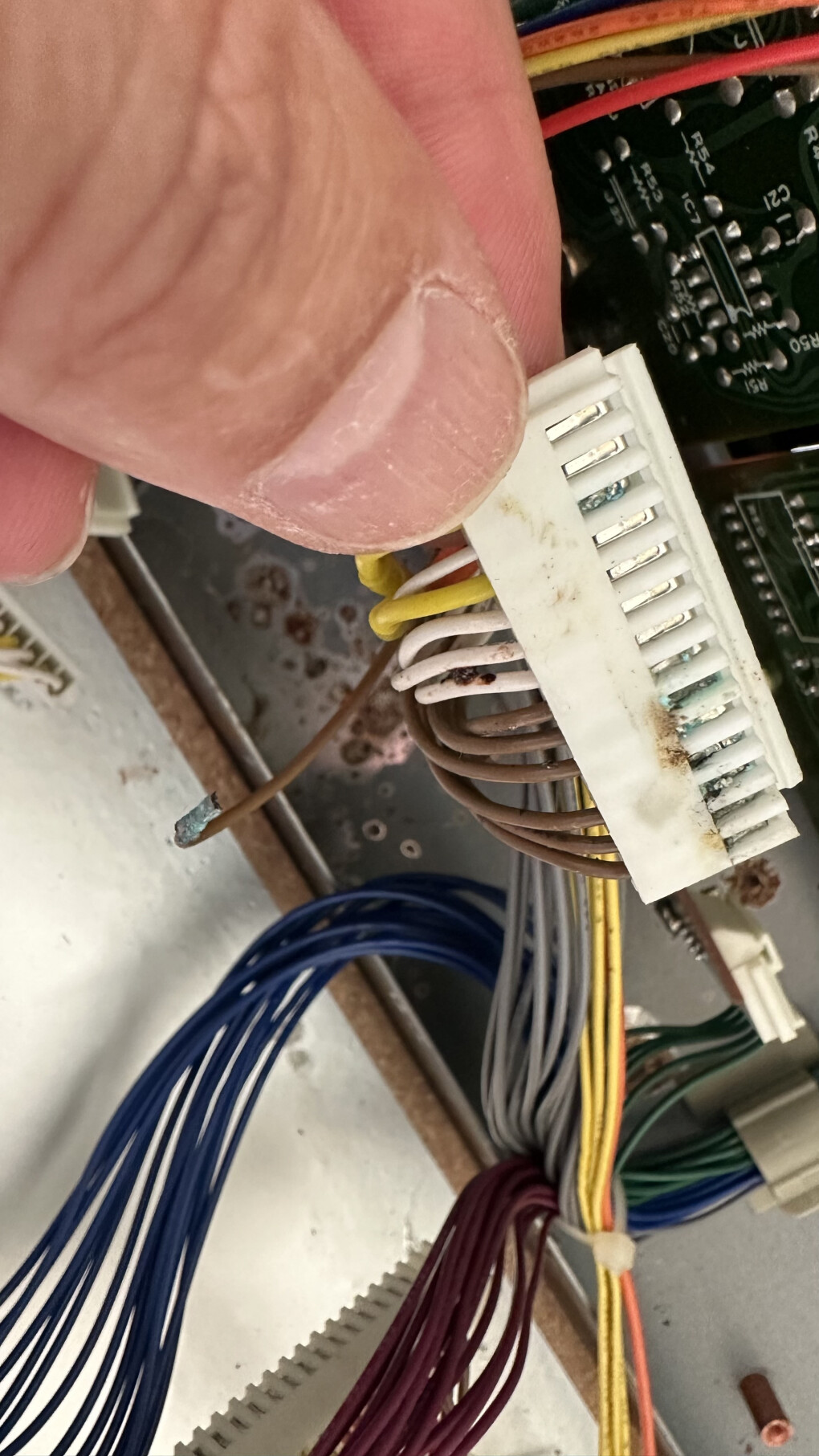

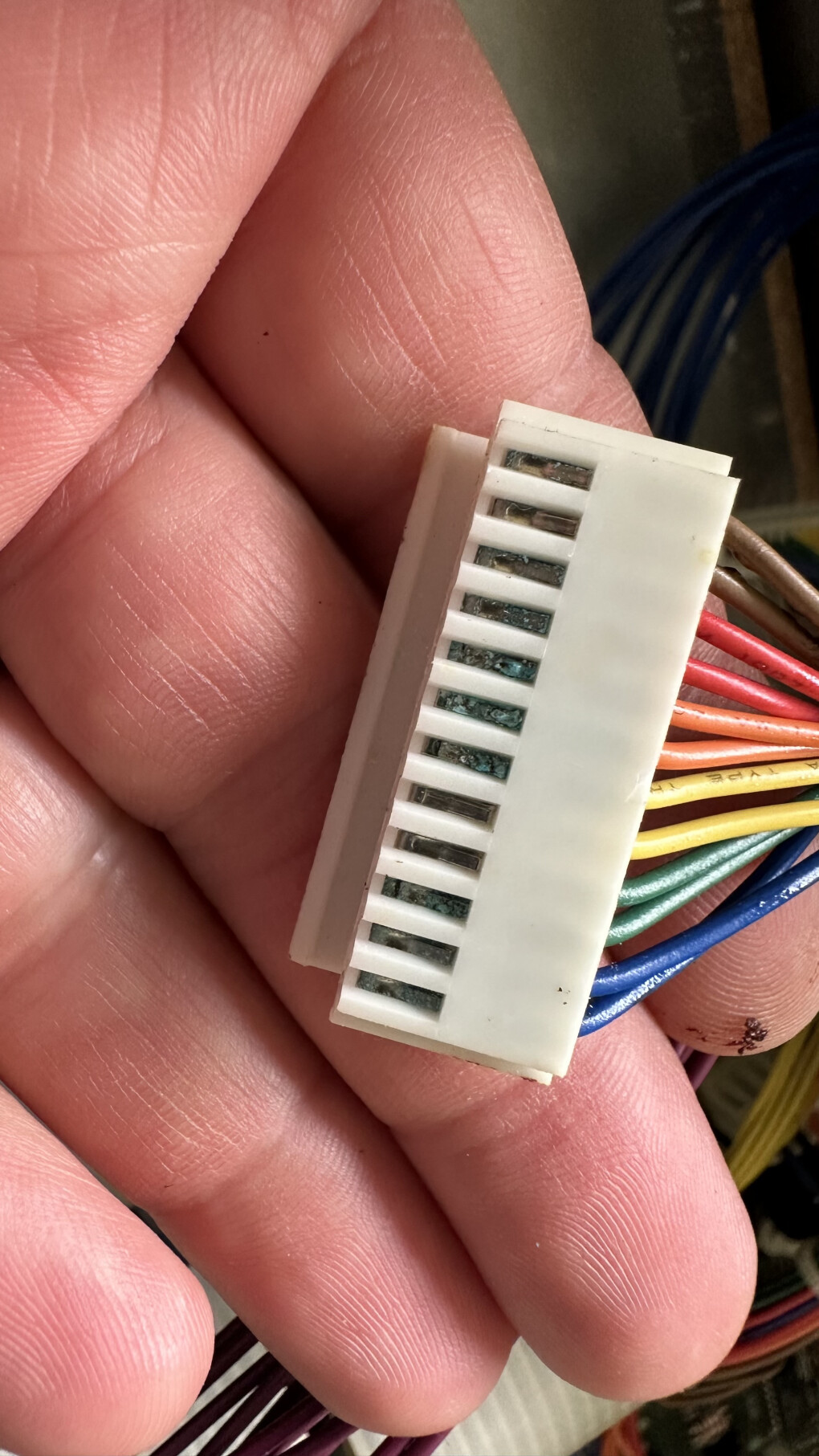

Le connecteur oxydé en photo…
Le nouveau connecteur en place : ça maaaaarche
Le nouveau connecteur en place : ça maaaaarche
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 21/09/2024 à 17:14:03 ]
Coyote14
16649
Modérateur·trice thématique
Membre depuis 21 ans
Push-Pull
21390
Vie après AF ?
Membre depuis 21 ans
Yeeaaahhh !!
Beatless
14338
Drogué·e à l’AFéine
Membre depuis 21 ans
Bravo PP !
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Merci les gars
Je suis content parce que le connecteur ne semblait pas si corrodé, et pourtant il était en défaut.
Du coup je pense que je vais me refaire tranquillou tous les connecteurs qui ont un peu de vert-de-gris, entre ça et le switch Write je pense qu'il va retrouver du poil de la bête
Parce que maintenant tout fonctionne en gros sauf le Write, et le LFO global. Le LFO2, affecté à la molette, fonctionne. Et on peut éditer le son, tous les paramètres répondent sauf ceux du LFO global.
Du coup je me dis qu'avec des connecteurs neufs, il est possible qu'il reprenne ses esprits à 100 %
La suite le WE prochain j'espère
Je suis content parce que le connecteur ne semblait pas si corrodé, et pourtant il était en défaut.
Du coup je pense que je vais me refaire tranquillou tous les connecteurs qui ont un peu de vert-de-gris, entre ça et le switch Write je pense qu'il va retrouver du poil de la bête
Parce que maintenant tout fonctionne en gros sauf le Write, et le LFO global. Le LFO2, affecté à la molette, fonctionne. Et on peut éditer le son, tous les paramètres répondent sauf ceux du LFO global.
Du coup je me dis qu'avec des connecteurs neufs, il est possible qu'il reprenne ses esprits à 100 %
La suite le WE prochain j'espère
Le plus gauche des guitaristes gaucher....
kosmix
51842
AF, je suis ton père
Membre depuis 20 ans
Bon boulot petit prof
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
Petit update, je me suis finalement lancé ce matin dans la panne de fonctionnement du LFO.
Les 2 LFO sont me semble t'il gérés par la carte de gauche du panel.
Du coup en regardant les nappes j'ai constaté qu'un connecteur était très mal en point... la nappe de ce connecteur va directement sur la carte centrale qui contient les 6 voies, donc c'était le suspect idéal....
J'ai donc refait le connecteur 7 broches, je commence à prendre le coup !
Du coup, je rallume le synthé, toujours mes soucis de Write, mais maintenant le LFO fonctionne !! J'ai donc accès au PWM de l'oscillateur 1, le vibrato et la modulation de la fréquence de coupure, ainsi qu'au paramètres de vitesse et de délai d'apparition.
La semaine prochaine je dessouderai le switch WRITE, c'est un switch 2 positions avec 12 pattes, je sais pas si c'est commun...
Les 2 LFO sont me semble t'il gérés par la carte de gauche du panel.
Du coup en regardant les nappes j'ai constaté qu'un connecteur était très mal en point... la nappe de ce connecteur va directement sur la carte centrale qui contient les 6 voies, donc c'était le suspect idéal....
J'ai donc refait le connecteur 7 broches, je commence à prendre le coup !
Du coup, je rallume le synthé, toujours mes soucis de Write, mais maintenant le LFO fonctionne !! J'ai donc accès au PWM de l'oscillateur 1, le vibrato et la modulation de la fréquence de coupure, ainsi qu'au paramètres de vitesse et de délai d'apparition.
La semaine prochaine je dessouderai le switch WRITE, c'est un switch 2 positions avec 12 pattes, je sais pas si c'est commun...
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 22/09/2024 à 12:23:54 ]
Coyote14
16649
Modérateur·trice thématique
Membre depuis 21 ans
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
C'est gentil, en fait le synthé est hyper facile à ouvrir, le panel s'ouvre comme un capot de voiture et reste ouvert. Du coup l'ouvrir et refaire le connecteur de la nappe ça prend une demi-heure à tout casser. La chance que j'ai c'est que la panne est hyper documentée, la coulure de la pile ronge les IC dont les références sont encore aujourd'hui disponibles, et corrode les pins des nappes. Si c'était un problème genre une voix HS, je serais totalement incompétent
Et sinon, du coup avec le PWM et le vibrato fonctionnel, le synthé commence à sonner de manière très sympathique
Et sinon, du coup avec le PWM et le vibrato fonctionnel, le synthé commence à sonner de manière très sympathique
Le plus gauche des guitaristes gaucher....
Coyote14
16649
Modérateur·trice thématique
Membre depuis 21 ans
Manquerait plus que tu nous nous dise « ca y est j’ai fini! Mais il sonne comme une merde et je le donne »
kosmix
51842
AF, je suis ton père
Membre depuis 20 ans
Ahahah !
Du coup tu répares le Write et après il est comme neuf ?
Du coup tu répares le Write et après il est comme neuf ?
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
AFtwo
163
Posteur·euse AFfiné·e
Membre depuis 17 ans
petit professeur
4197
Squatteur·euse d’AF
Membre depuis 16 ans
AFtwo
163
Posteur·euse AFfiné·e
Membre depuis 17 ans
