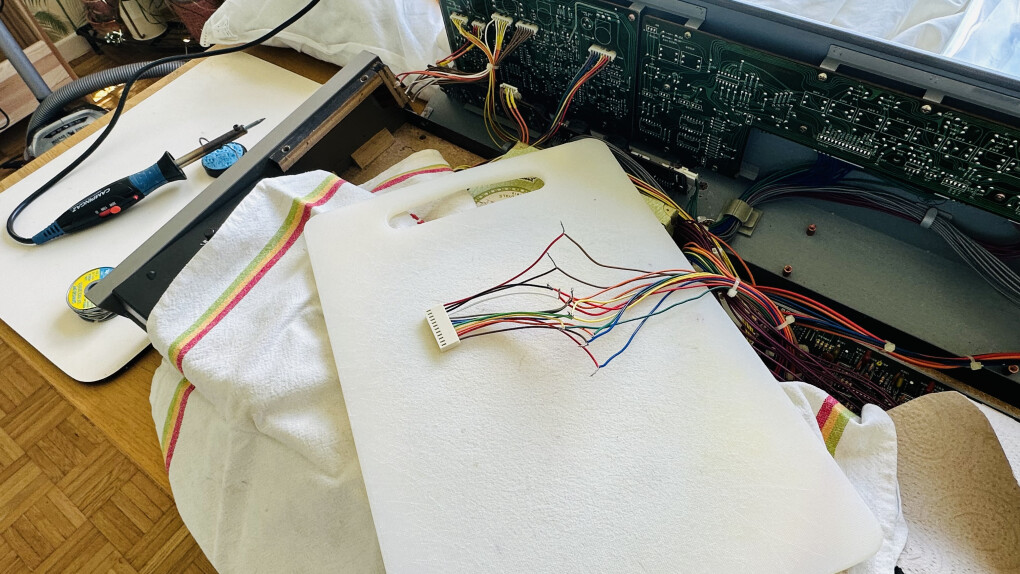

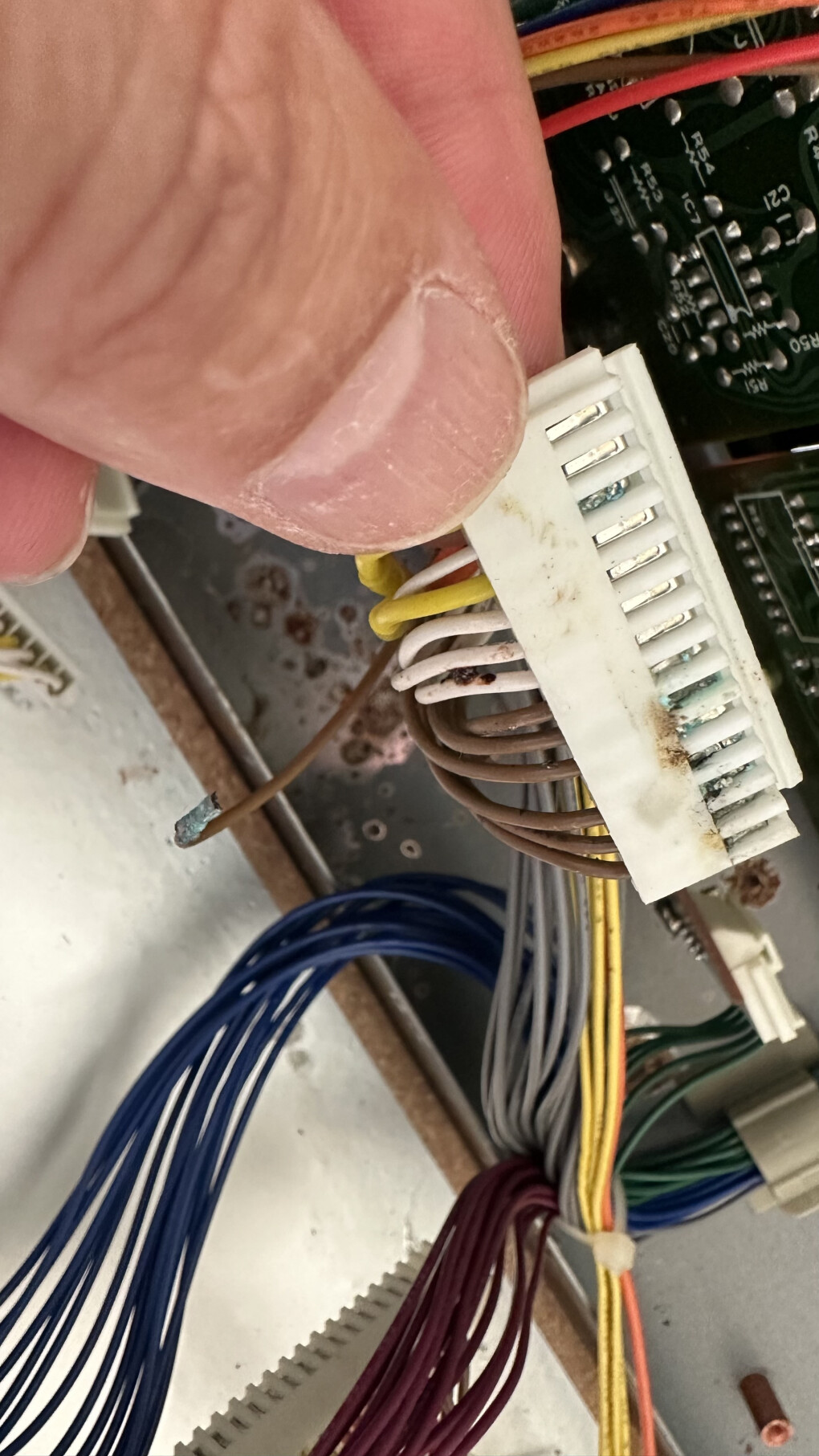

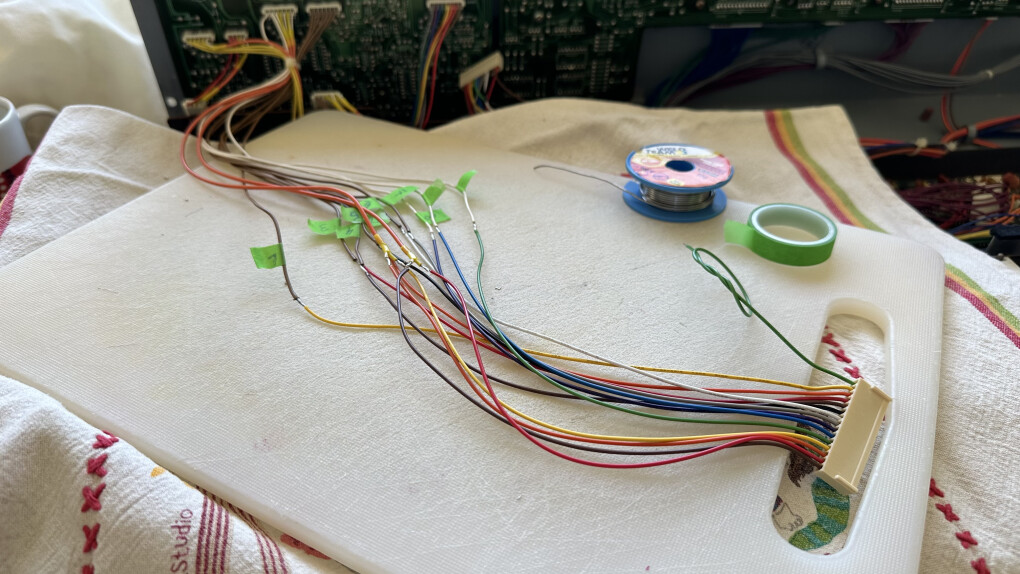

Du coup j'ai démonté le PCB qui contient les sorties et les switches de TAPE et de WRITE pour sauvegarder les sons.
Le switch WRITE ENABLE a morflé, et une des pastilles du PCB aussi..
En fait c'est un simple interrupteur, seules 2 broches sont en fonction d'après les traces du PCB... Du coup je les ai shuntées en espérant que cela correspondrait à la position "WRITE ON"....
Eh bien ça a marché
J'ai récupéré le vibrato et la modulation du filtre par le LFO 1, bizarre mais peut-être au fond que seul le PWM fonctionnait, ma mémoire me joue peut-être des tours....
En tous cas tout fonctionne désormais, et on peut sauvegarder les sons
Le seul truc qui ne fonctionne pas c'est la LED de l'arpégiateur mais le switch fonctionne... Je regarderai ça à l'occase, je pense quand je changerai les switches de fonction qui sont un peu capricieux, et à l'occase le potard de volume qui crachouille.
Enfin je suis super content
Merci de vos encouragements
Le switch WRITE ENABLE a morflé, et une des pastilles du PCB aussi..
En fait c'est un simple interrupteur, seules 2 broches sont en fonction d'après les traces du PCB... Du coup je les ai shuntées en espérant que cela correspondrait à la position "WRITE ON"....
Eh bien ça a marché
J'ai récupéré le vibrato et la modulation du filtre par le LFO 1, bizarre mais peut-être au fond que seul le PWM fonctionnait, ma mémoire me joue peut-être des tours....
En tous cas tout fonctionne désormais, et on peut sauvegarder les sons
Le seul truc qui ne fonctionne pas c'est la LED de l'arpégiateur mais le switch fonctionne... Je regarderai ça à l'occase, je pense quand je changerai les switches de fonction qui sont un peu capricieux, et à l'occase le potard de volume qui crachouille.
Enfin je suis super content
Merci de vos encouragements
Le plus gauche des guitaristes gaucher....
Coyote14
16650
Modérateur·trice thématique
Membre depuis 21 ans
kosmix
51856
AF, je suis ton père
Membre depuis 20 ans
Mille bravos ! Franchement t'as assuré
En plus je suis impressionné de voir comment tu arrives à déssouder les switches et les connecteurs, c'est super propre ! Pour moi déssouder c'est toujours une grosse galère, en général le PCB morfle...
En plus je suis impressionné de voir comment tu arrives à déssouder les switches et les connecteurs, c'est super propre ! Pour moi déssouder c'est toujours une grosse galère, en général le PCB morfle...
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
4198
Squatteur·euse d’AF
Membre depuis 16 ans
Ben j’ai investi dans un fer à dessouder électrique, c’est bien pratique… surtout que le next sur la liste c’est un SY77 que je vais requinquer (70 switches à dessouder/ressouder)
Le plus gauche des guitaristes gaucher....
kosmix
51856
AF, je suis ton père
Membre depuis 20 ans
Tu ne peux plus t'arrêter !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
petit professeur
4198
Squatteur·euse d’AF
Membre depuis 16 ans
Hors sujet :
Ben pour tout te dire ce sera mon 3ème SY...
J'ai déjà eu dans le passé un SY77 dont j'avais changé tous les switches, que j'ai gardé un bon moment, puis j'ai eu l'opportunité d'acquérir un SY99 dont un mec se débarrassait pour 20 euros ! du coup revendu SY77, repimpé SY99, il sonnait du feu de dieu, c'est pas une légende le multieffet est vraiment mieux et il sonne de fou, seulement il est grand comme une table de ping-pong, j'ai fini par m'en séparer, mais je regrettais...
Du coup, j'ai chopé un SY77 l'année dernière à pas trop cher, fonctionnel mais à nettoyer ++ et switches + rétroéclairage à changer... Celui-là je le garderai , je vais lui faire la restauration "Solaris"....
https://www.donsolaris.com/?p=1826
Je ferai un thread si je me lance
Le plus gauche des guitaristes gaucher....
Coyote14
16650
Modérateur·trice thématique
Membre depuis 21 ans
Citation :
seulement il est grand comme une table de ping-pong
Beatless
14338
Drogué·e à l’AFéine
Membre depuis 21 ans
Bravo petit professeur !
S'il n'y a pas de solution, c'est qu'il n'y a pas de problème.
petit professeur
4198
Squatteur·euse d’AF
Membre depuis 16 ans
Bon, je continue tranquillement à m'occuper de mon Poly 61, je pense que je vais lui changer ses switches. A cette occasion j'ai fait pas mal de recherches sur les types de switches utilisés, le jeu c'est que ça coute pas trop cher, je trouve des switches OMRON à 20 centimes au lieu des 2 euros demandés par les sites comme vintagesynth parts etc...
Eh bien en allant sur la fiche technique de ces switches https://www.farnell.com/datasheets/2082873.pdf?_gl=1*gsrojc*_gcl_au*Nzg4NDQ4MzY2LjE3Mjg3NjUwNzU. je m'aperçois que les switches à 20 centimes sont les switches "normaux" et qu'il existe des switches plus costauds, long durabilité et encore mieux les high reliability, qui sont bleus et sont bien autour des 2 euros pièce, dix fois plus cher que les normaux pour le même fabricant!
Sinon j'ai aussi vu ça, en cherchant pour une interface MIDI :
http://www.tauntek.com/Poly61newKLM.htm

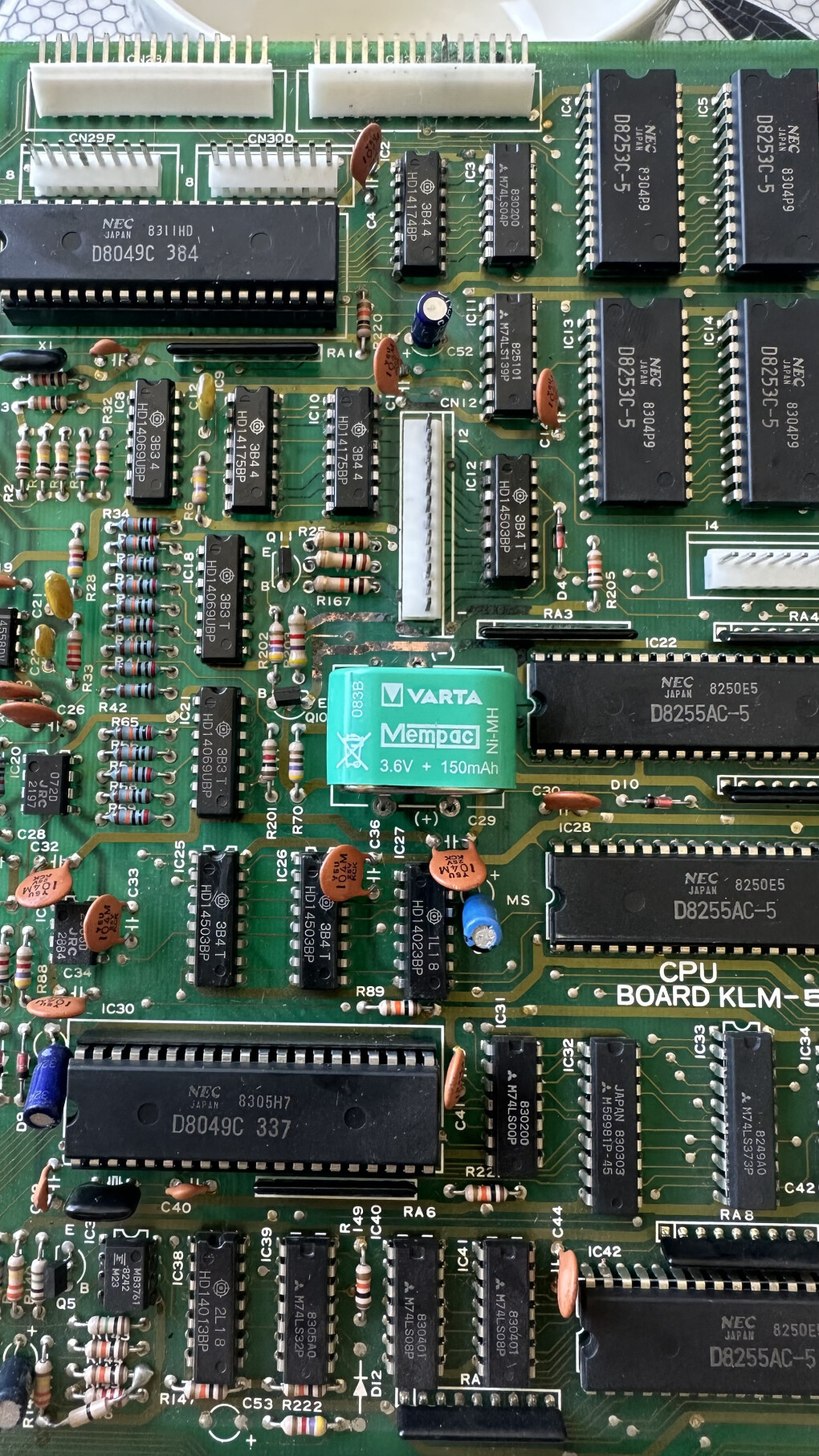

La c'est le top, une nouvelle board CPU en DIY avec interface MIDI intégrée, je vais un peu me renseigner dessus
Apparement MIDI IN et OUT, et sauvegarde en SYSEX
Eh bien en allant sur la fiche technique de ces switches https://www.farnell.com/datasheets/2082873.pdf?_gl=1*gsrojc*_gcl_au*Nzg4NDQ4MzY2LjE3Mjg3NjUwNzU. je m'aperçois que les switches à 20 centimes sont les switches "normaux" et qu'il existe des switches plus costauds, long durabilité et encore mieux les high reliability, qui sont bleus et sont bien autour des 2 euros pièce, dix fois plus cher que les normaux pour le même fabricant!
Sinon j'ai aussi vu ça, en cherchant pour une interface MIDI :
http://www.tauntek.com/Poly61newKLM.htm
La c'est le top, une nouvelle board CPU en DIY avec interface MIDI intégrée, je vais un peu me renseigner dessus
Apparement MIDI IN et OUT, et sauvegarde en SYSEX
Le plus gauche des guitaristes gaucher....
[ Dernière édition du message le 15/10/2024 à 09:50:21 ]
sechouille
678
Posteur·euse AFfolé·e
Membre depuis 13 ans
petit professeur
4198
Squatteur·euse d’AF
Membre depuis 16 ans
sechouille
678
Posteur·euse AFfolé·e
Membre depuis 13 ans
sechouille
678
Posteur·euse AFfolé·e
Membre depuis 13 ans
petit professeur
4198
Squatteur·euse d’AF
Membre depuis 16 ans
Merci Sechouille.
Par rapport à du Omron, j’imagine que ce sera moins durable ? Je suis pas contre de faire des économies, après j’ai pas envie d’y retourner dans 6 mois
J’ai eu les fichiers du PCB par le mec de Tauntek, c’est alléchant, sa carte répond même aux CC MIDI..
Bon il faut faire fabriquer le pcb, sourcer les parts, souder tout ça, flasher une EPROM, et faire des réglages de tension d’alimentation pour ne pas tout cramer… mais le mec a bien documenté tout ça, je suis à deux doigts de me lancer 🤔
Par rapport à du Omron, j’imagine que ce sera moins durable ? Je suis pas contre de faire des économies, après j’ai pas envie d’y retourner dans 6 mois
J’ai eu les fichiers du PCB par le mec de Tauntek, c’est alléchant, sa carte répond même aux CC MIDI..
Bon il faut faire fabriquer le pcb, sourcer les parts, souder tout ça, flasher une EPROM, et faire des réglages de tension d’alimentation pour ne pas tout cramer… mais le mec a bien documenté tout ça, je suis à deux doigts de me lancer 🤔
Le plus gauche des guitaristes gaucher....
sechouille
678
Posteur·euse AFfolé·e
Membre depuis 13 ans
Beatless
14338
Drogué·e à l’AFéine
Membre depuis 21 ans
J'ai fais ce genre de trou avec une fraise à étage (je ne connais pas le nom exact), SW également sur son OB-Xa.
☺️
☺️
