Nouvelle PSU avec des 7816 et 7915
Ça passe. Just côté transfot
Il faut mettre le 9V sous le flanc gauche.
Ne pas mettre la protection qui est remplacé par le plexie.
Avec le plexie de 2mm ça passe
Au passage plus besoin de vis sous le transfo. Il y a en réalité un pas de vis à chaque coin
On voit que le petit transfo le plus haut passe juste on peux mettre dans l’autre sens mais le porte fusible et le connecteur 220v sont moins facilement accessible.
Salut les copains,
Je confirme "SoundVoyager" concernant le cable blindé et le fameux phasing de 4 notes qui est indépendant de nous mais belle et bien un souci du Pixie gérable avec une mise à jour.
J'espère que DjZephiryn arrivera à stabiliser tout ça et faire sonner son Low Tom.
Tu as un soucis avec ton Low Tom ?
Le mien je le trouve bien.
Je vais changer les trimer par des potentiomètres Multitour pour avoir une calibration plus aisé.
La cowbell j'ai réussi à la calibrer mais c'est vrai que les trimer sont pas très précis et hyper sensible ...

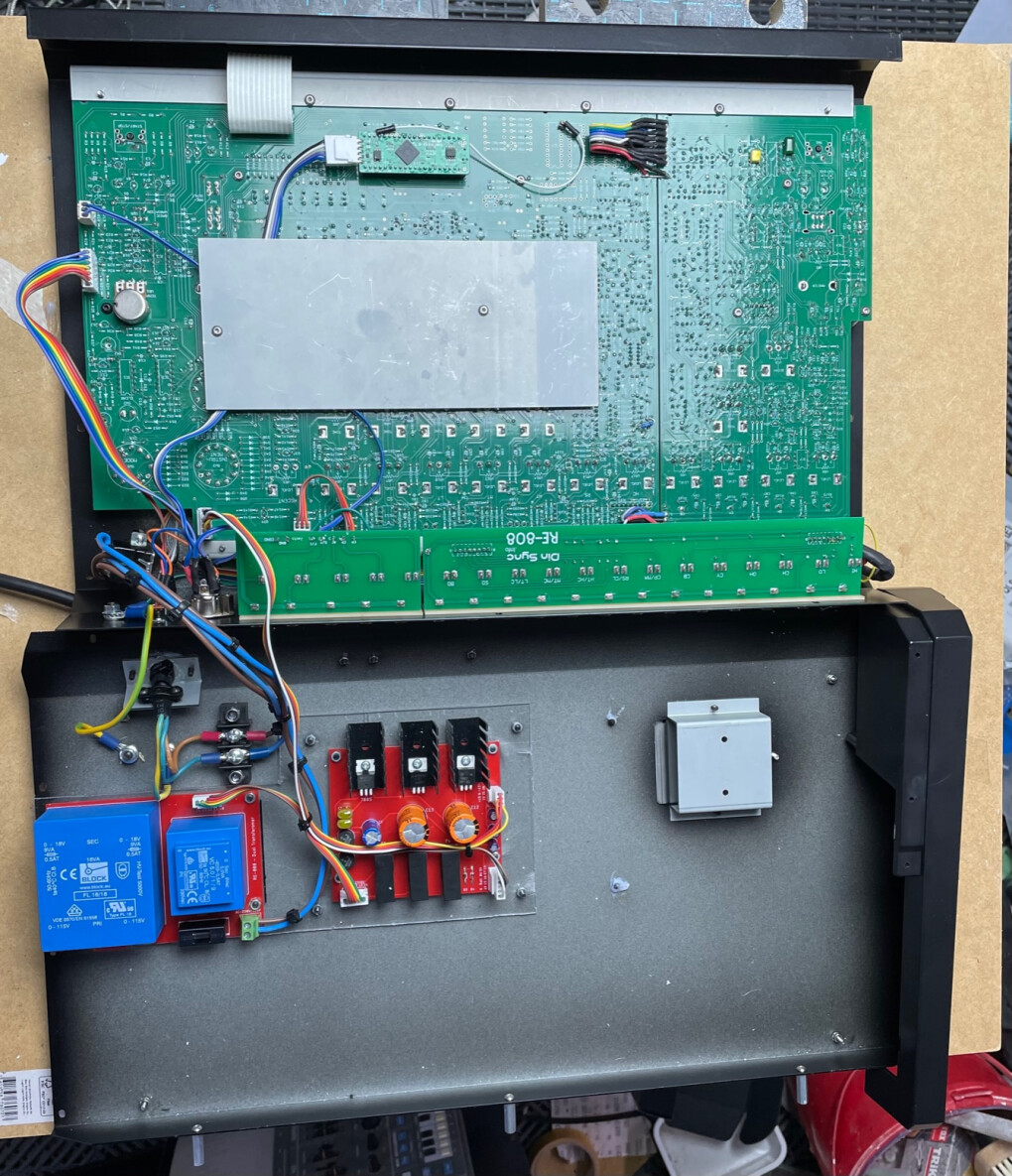

Photo de ma dernière alimentation. La partie +15V/-15V a été remplacé par le même circuit que celui de la TR909 bien plus simple à base de 7815 et 7915.
à priori ça ne dépasse pas le 45 Degrés.
Et je n'ai pas entendu de bruit sauf à mettre le son du casque à fond à l'arrêt.
Petite précision je n'ai rien découpé sur le flanc gauche les transfos passent tout juste
Pour la prise midi j'ai opté en plus de la prise din 7 broche pour des prise Jack 3.5mm au standard midi TRS de type A
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans
@Harry steed Bravo à toi et Merci !
@Dj Zephyrin
je n'ai rien oublié, le cable blindé avait bien été mis, je ne sais pas où tu as vu que ça n'y était pas ?
et Harry Steed (Development
) te confirmera également, on avait deja vérifié ce point ensemble
j'avais même fait un test recemment lorsque j'avais eu ce pb de noise, en dessoudant le cable gris blindé ( qui est relativement fin ) et mis un gros cable coaxial de Tv bien phat à la place ; mais aucune différence; il n'y a donc pas besoin d'un gros coaxial, je dirai même que c'est à proscrire, c'est un coup à tordre méchamment des composants comme des condos ou transistors ( voire à casser des pattes - j'ai failli en faire les frais - ) sachant qu'il y a peu d'espace entre le case et les boards
le seul noise que j'avais eu ( et qui a été résolu ) c'était parce que j'avais mis les transfos alim' trop proches du voice board, rien à voir avec le cablage

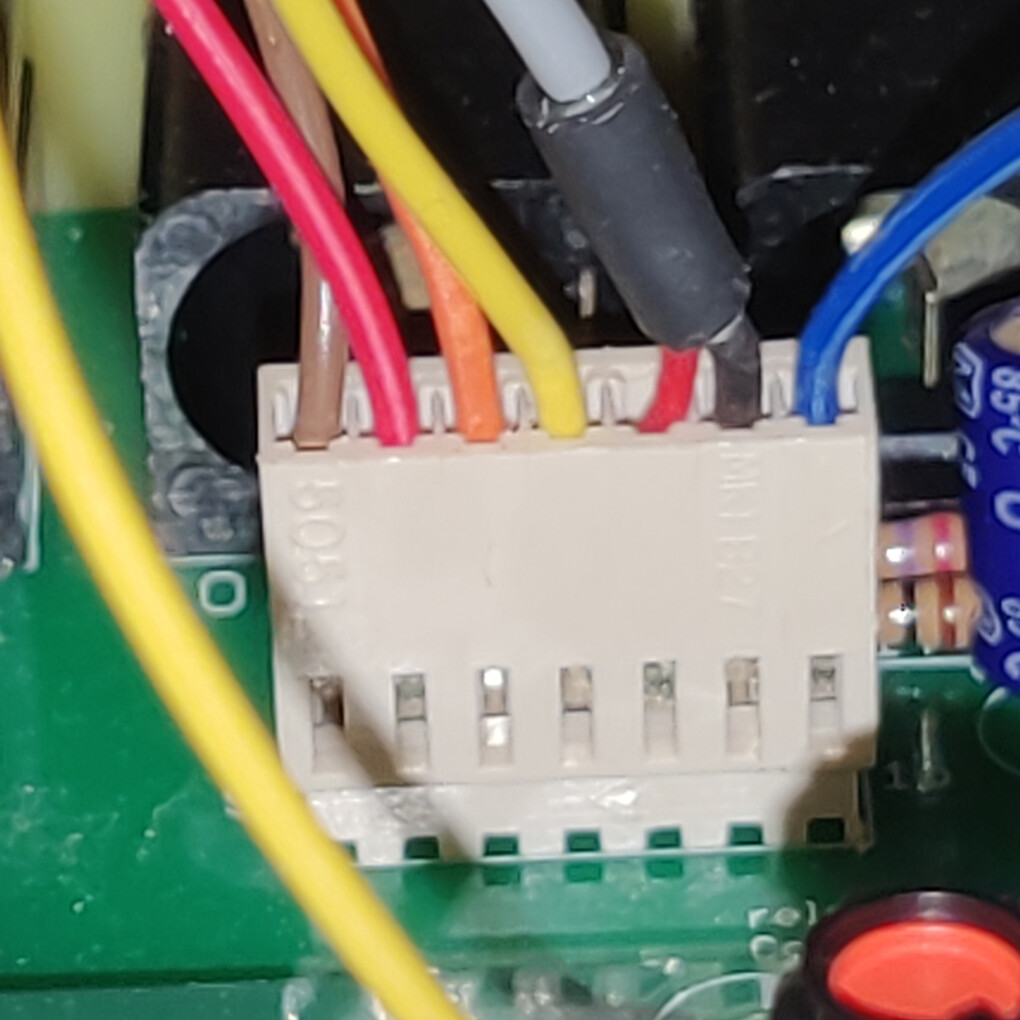

regardes ma photo qui date même d'avant la mise sous tension, on voit bien le cable gris blindé ( même le switch board du sequenceur n'était tjs pas monté ) :

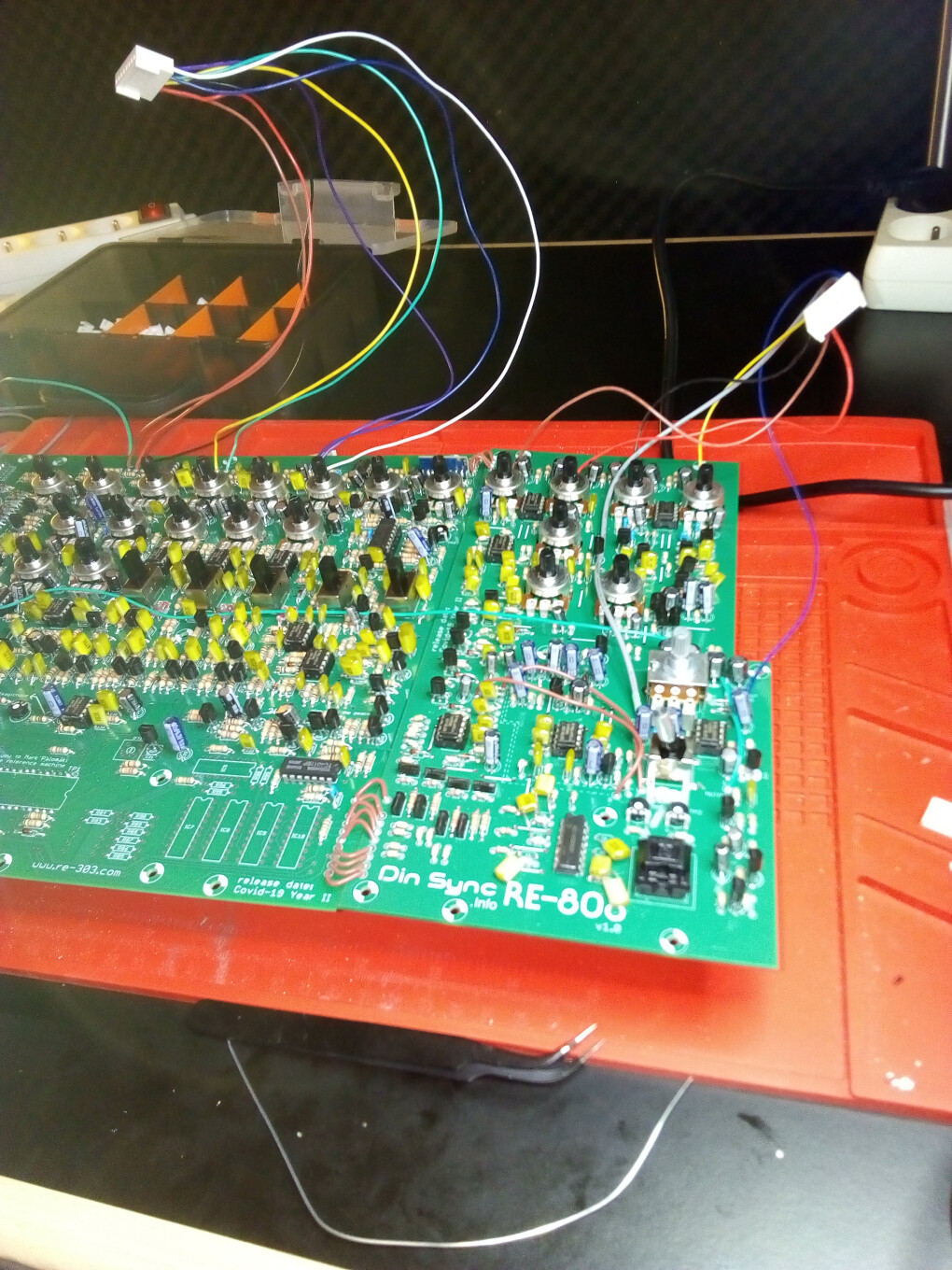

je rappelle ici en image ( source : facebook Re-808 ) :
en revanche, et ça concerne tout le monde qui a une re-808, il reste juste le probleme de midi qui n'a pas été mis à jour ( cf quand on superpose à partir de 4 notes ça fait une sorte de pb de phase )
et tiens nous au courant DjZephyrin quand tu fais tes premières loops, d'après ce que j'ai vu tu as réussi à sortir du son ?
on sera content de voir une petite video quand tu auras terminé
@Dj Zephyrin
je n'ai rien oublié, le cable blindé avait bien été mis, je ne sais pas où tu as vu que ça n'y était pas ?
et Harry Steed (Development
) te confirmera également, on avait deja vérifié ce point ensemble j'avais même fait un test recemment lorsque j'avais eu ce pb de noise, en dessoudant le cable gris blindé ( qui est relativement fin ) et mis un gros cable coaxial de Tv bien phat à la place ; mais aucune différence; il n'y a donc pas besoin d'un gros coaxial, je dirai même que c'est à proscrire, c'est un coup à tordre méchamment des composants comme des condos ou transistors ( voire à casser des pattes - j'ai failli en faire les frais - ) sachant qu'il y a peu d'espace entre le case et les boards
le seul noise que j'avais eu ( et qui a été résolu ) c'était parce que j'avais mis les transfos alim' trop proches du voice board, rien à voir avec le cablage
regardes ma photo qui date même d'avant la mise sous tension, on voit bien le cable gris blindé ( même le switch board du sequenceur n'était tjs pas monté ) :
je rappelle ici en image ( source : facebook Re-808 ) :
en revanche, et ça concerne tout le monde qui a une re-808, il reste juste le probleme de midi qui n'a pas été mis à jour ( cf quand on superpose à partir de 4 notes ça fait une sorte de pb de phase )
et tiens nous au courant DjZephyrin quand tu fais tes premières loops, d'après ce que j'ai vu tu as réussi à sortir du son ?
on sera content de voir une petite video quand tu auras terminé
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 17/08/2023 à 03:54:46 ]
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
Nouvelle PSU avec des 7816 et 7915
Ça passe. Just côté transfot
Il faut mettre le 9V sous le flanc gauche.
Ne pas mettre la protection qui est remplacé par le plexie.
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

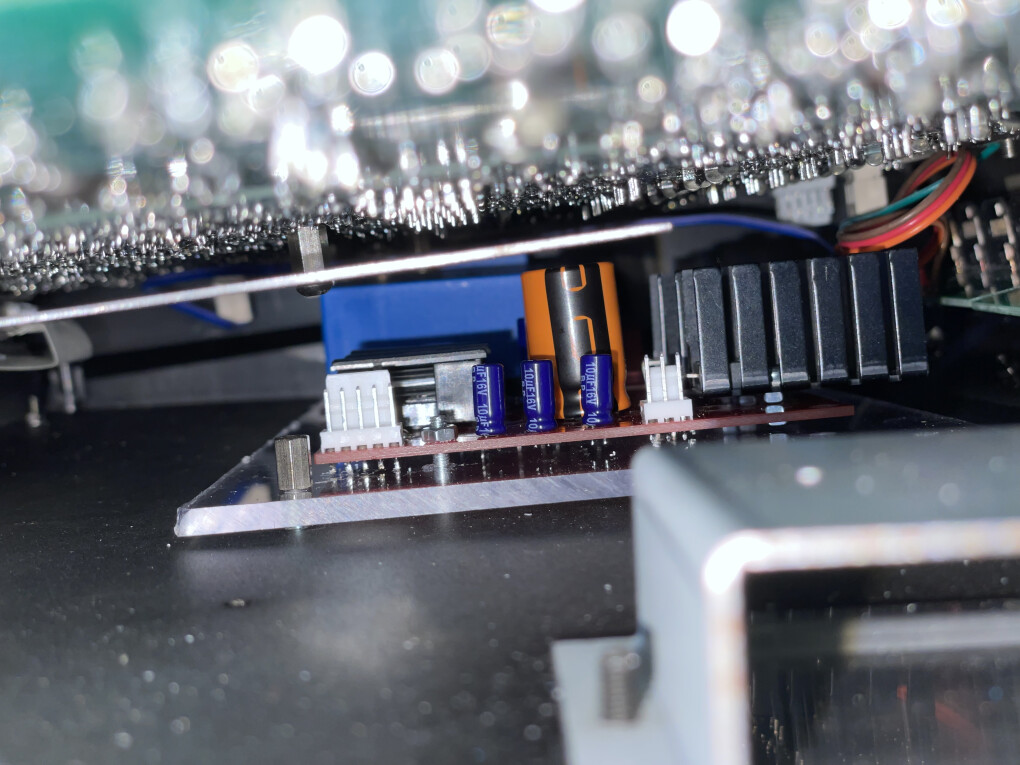

Le plexie de 4 mm est un poil trop j’ai acheté un de 2 mm d’épaisseur qui devrait aller mieux
Sinon j’ai ajouté de la feutrine pour protéger de la poussière et améliorer l’esthétique aussi

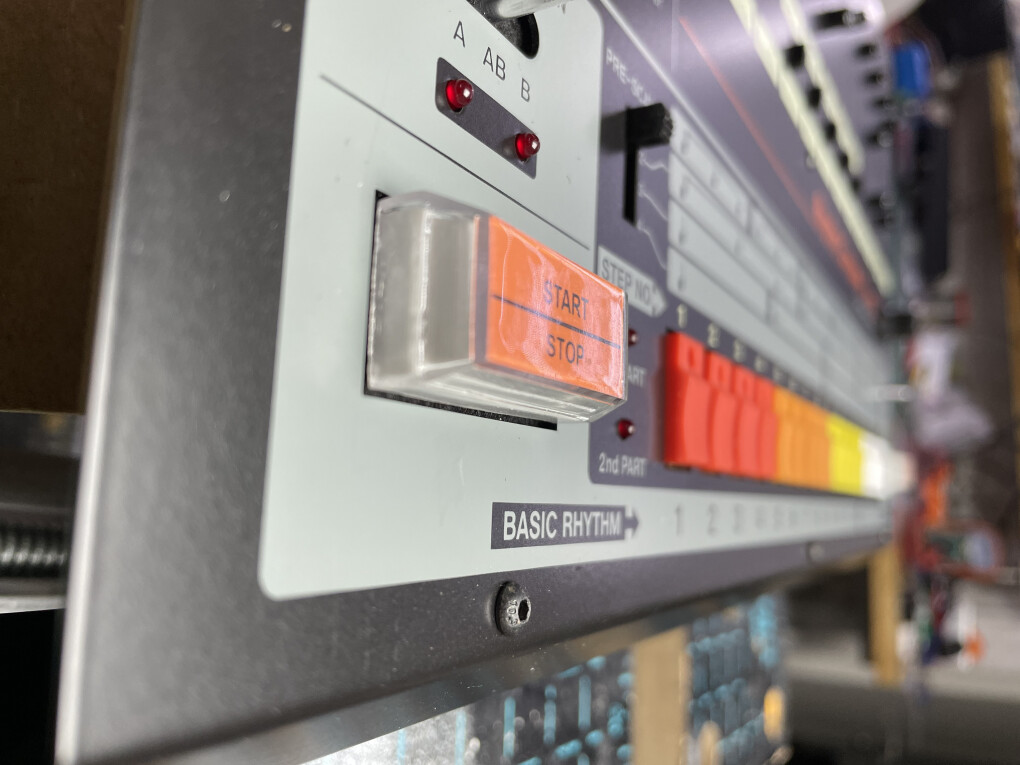

Je trouvais aussi les boutons start stop et tap un peu haut j’ai mis des rondelles pour ajuster la hauteur c’est mieux mais pas encore assez enfoncé à mon goût
Sinon j’ai ajouté de la feutrine pour protéger de la poussière et améliorer l’esthétique aussi
Je trouvais aussi les boutons start stop et tap un peu haut j’ai mis des rondelles pour ajuster la hauteur c’est mieux mais pas encore assez enfoncé à mon goût
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
[
[ Dernière édition du message le 19/08/2023 à 10:10:06 ]
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
Avec le plexie de 2mm ça passe
Au passage plus besoin de vis sous le transfo. Il y a en réalité un pas de vis à chaque coin
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
On voit que le petit transfo le plus haut passe juste on peux mettre dans l’autre sens mais le porte fusible et le connecteur 220v sont moins facilement accessible.
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

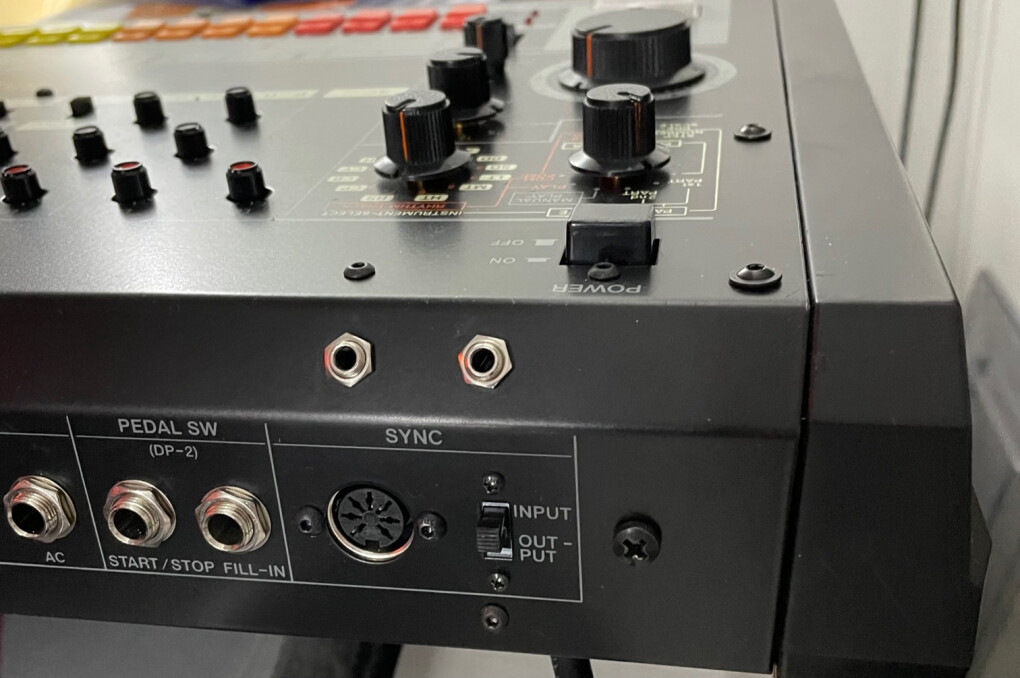

Pour avoir le midi in et midi ou j'ai ajouté 2 prise jack 3.5mm , je me suis inspiré d'une idée du syncussion , faudra juste faire un cable midi avec jack
