montage & entraide RE-808
- 259 réponses
- 9 participants
- 14 377 vues
- 9 followers
Afficher le sujet de la discussion
Super Boulot ❤️🔥
Voici mon poussin après l'aide de la communauté et la motivation de "Soundvoyager" .
N'en doutez pas! C'est une TR808 en neuf.
En réalité il n’y a pas besoin de découper le panneau pour que ça loge
La preuve en image
J’ai commencé à regarder cette idée du plexiglass
Il ne faut pas utiliser d’entrevoies ni le cache du transfo
Les TA7179 sont difficiles à trouver et sont assez fragiles aussi.
J’ai refait un pcb à base de 7815 et 7915 , en fait j’ai repris le circuit de psu de la tr909 pour le 15v .
Seul inconvénient trouver des condos electro pas trop haut pour 2200uf
j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans

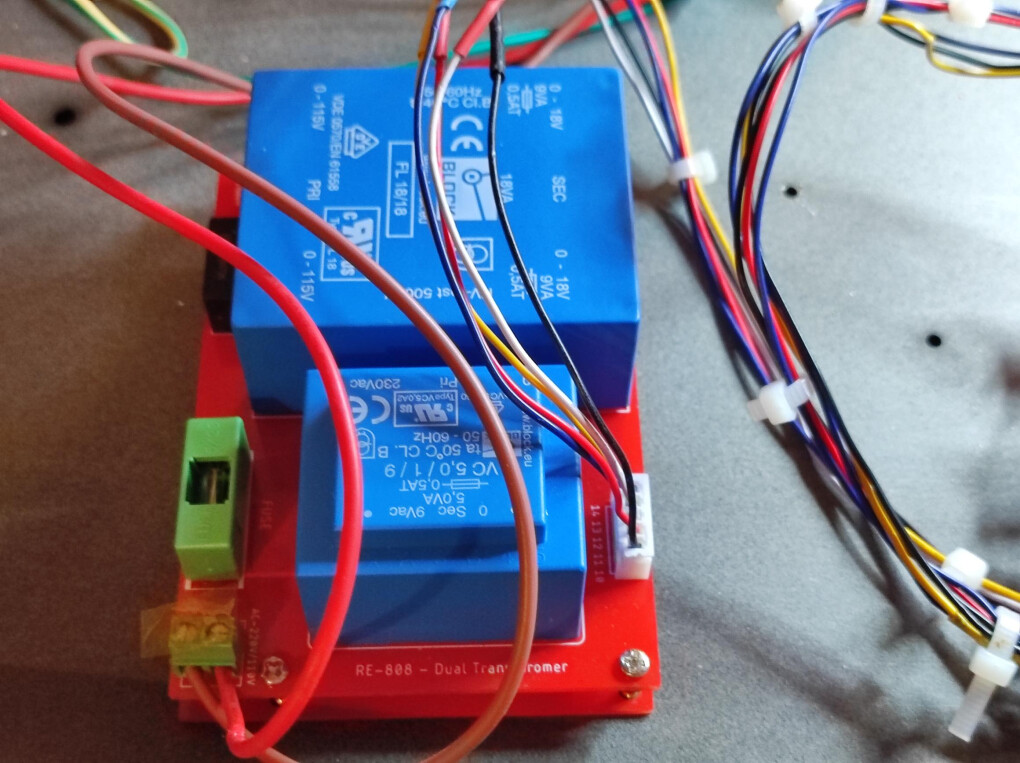

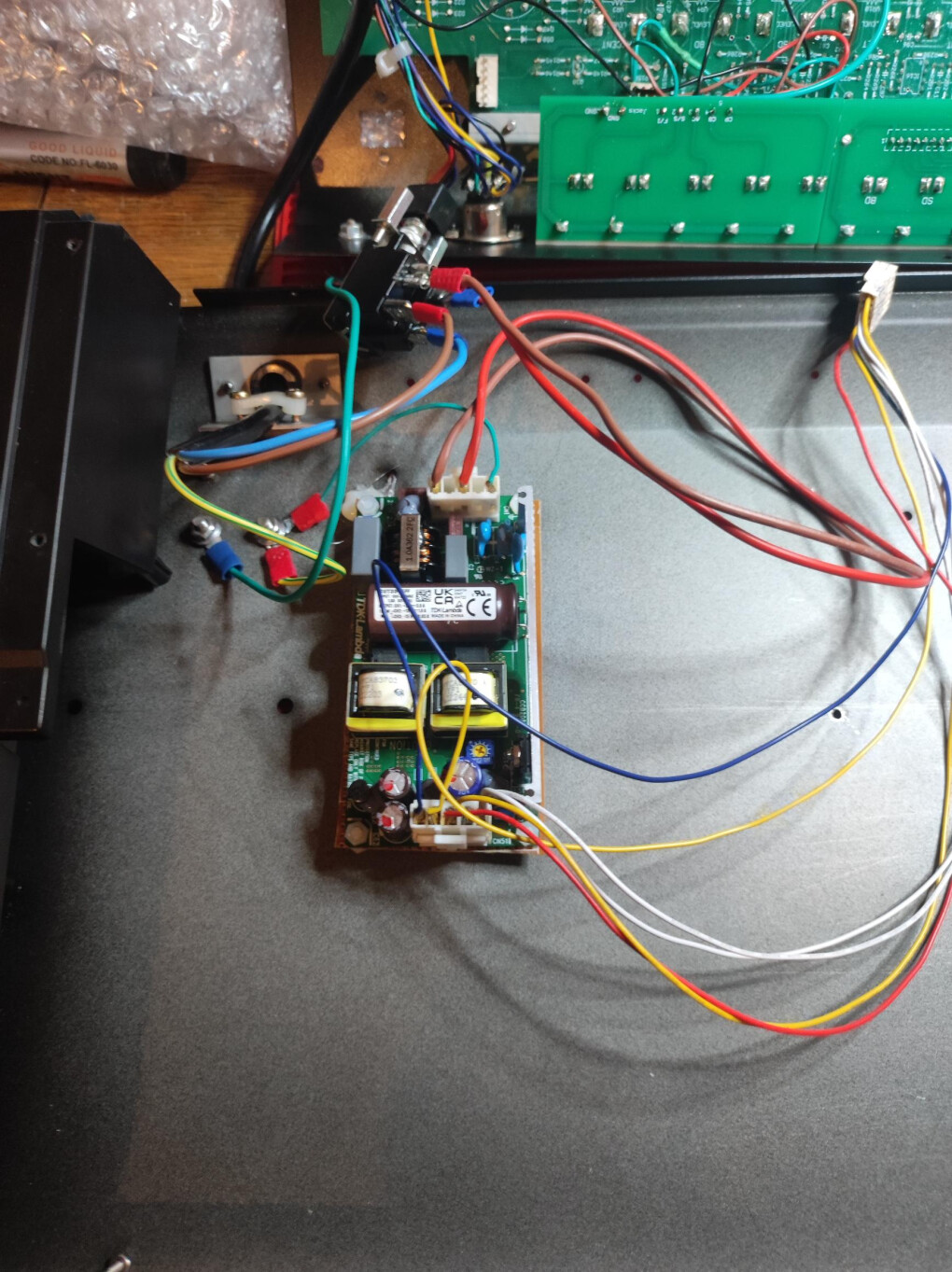

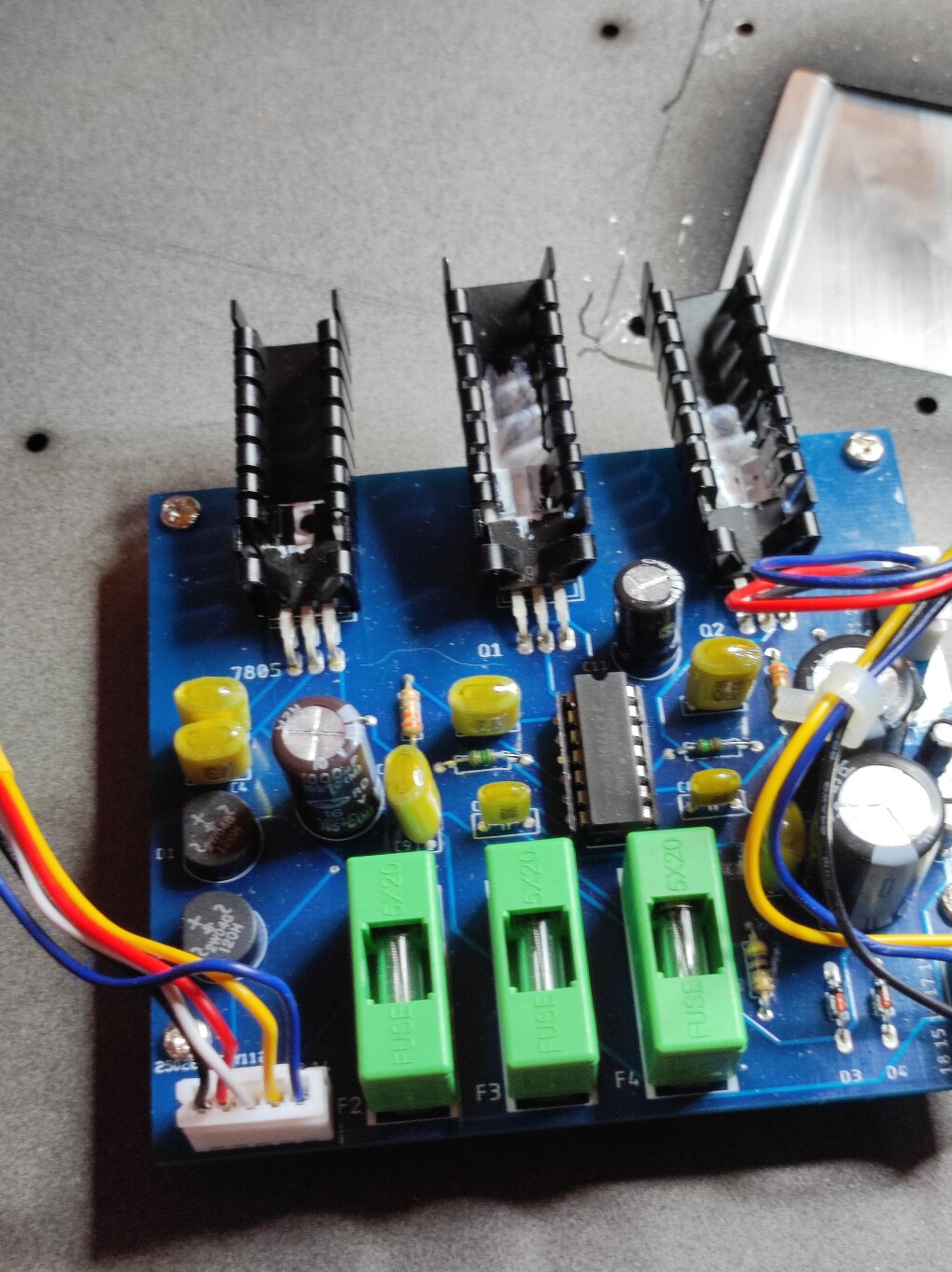

ayé la nouvelle alim' a été installée, après avoir vérifié les tensions( on a du +4,98v, du +15v et du -15v pile poil ! )
j'ai remonté la re-808 et tout nickel

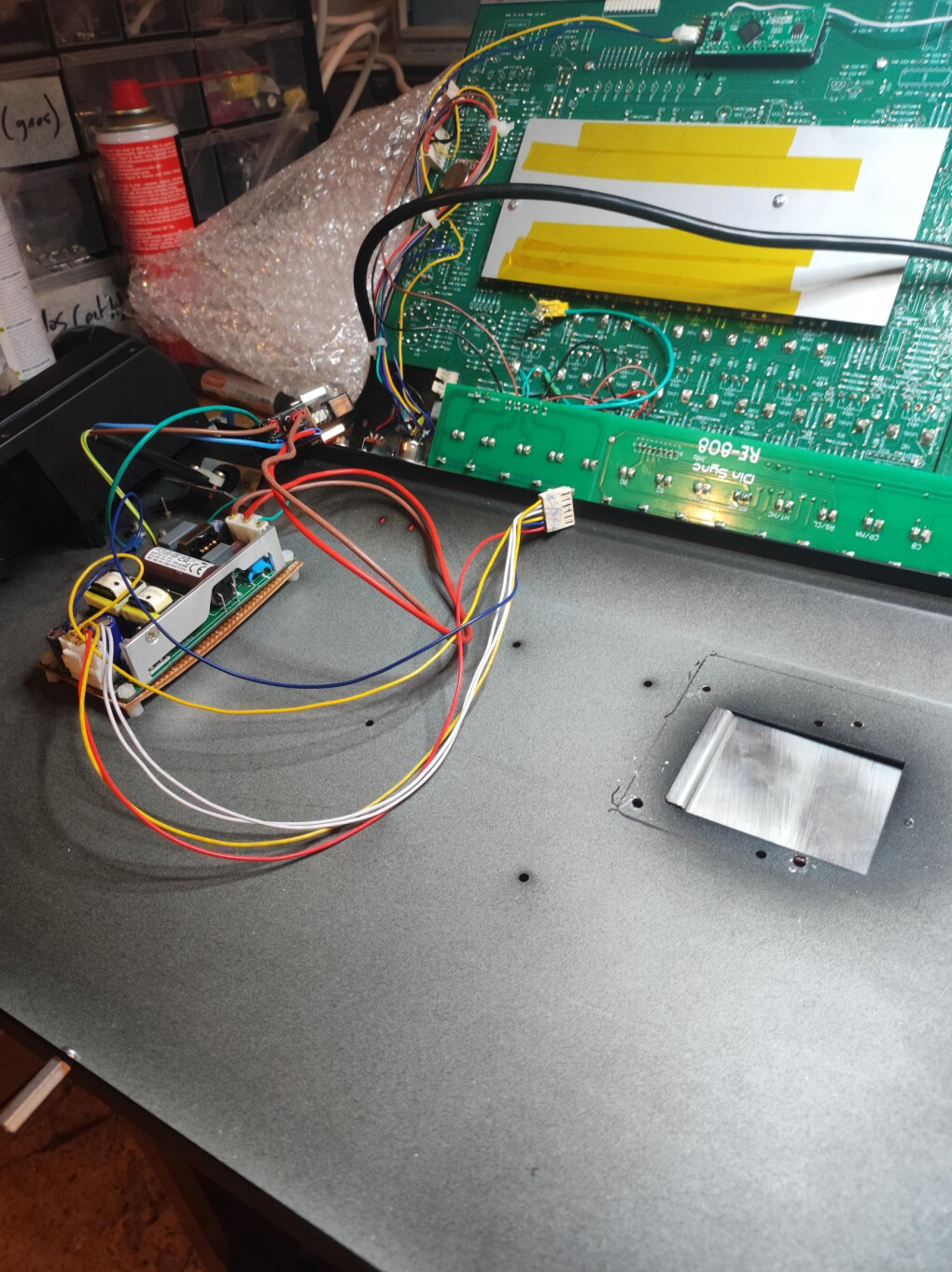

j'ai pu l'installer à gauche, sans decouper dans le panel side, et comme on voit, ça ne prend pas de place, et aucun buzz
(si j'avais pu loger l'alim' de Dj Zephyrin à gauche sans découper dans le panneau il n'y aurait pas de buzz non plus ..)
j'ai remonté la re-808 et tout nickel
j'ai pu l'installer à gauche, sans decouper dans le panel side, et comme on voit, ça ne prend pas de place, et aucun buzz
(si j'avais pu loger l'alim' de Dj Zephyrin à gauche sans découper dans le panneau il n'y aurait pas de buzz non plus ..)
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 26/07/2023 à 23:12:54 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans

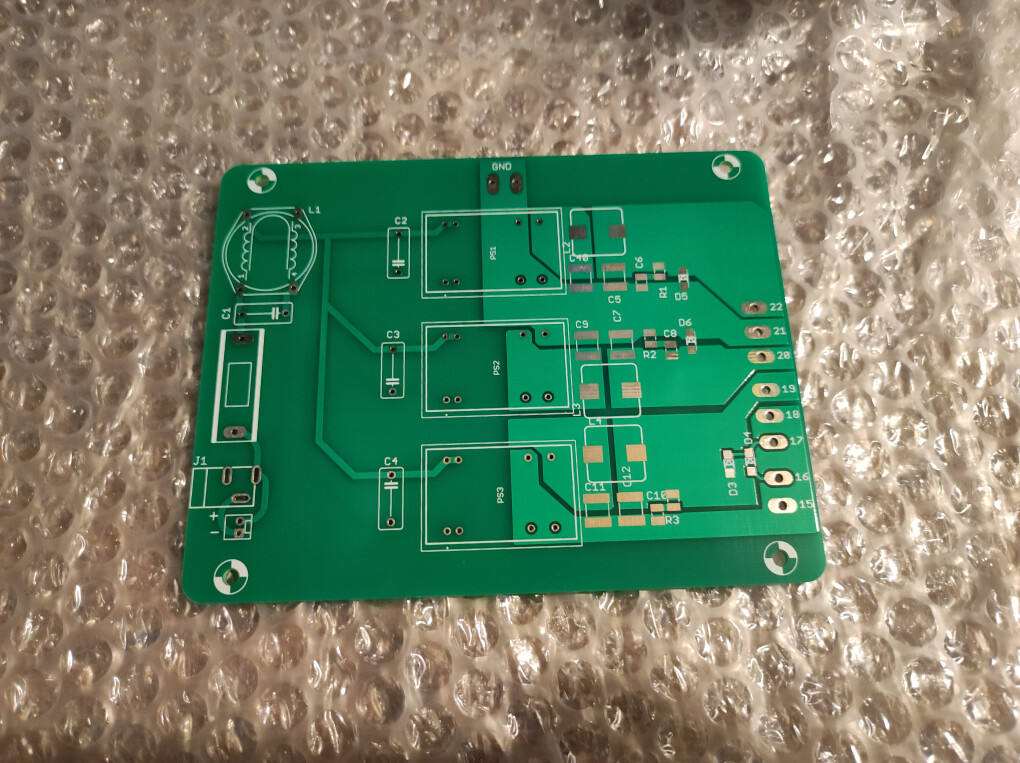

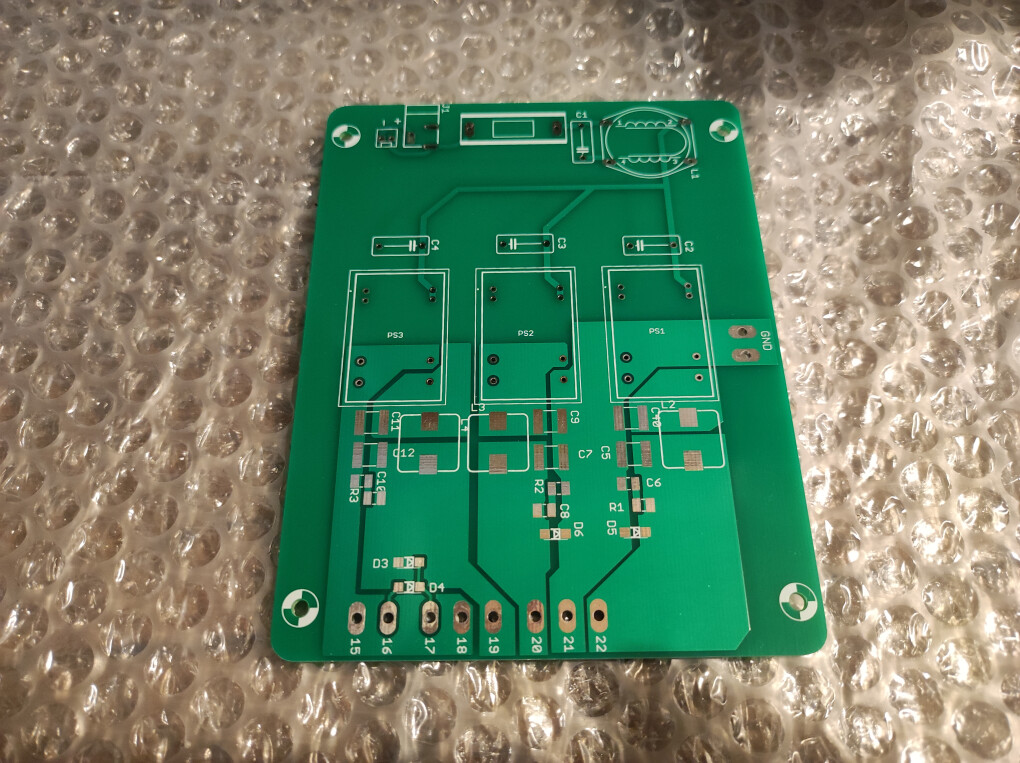

je vends le pcb de la safety Psu en état neuf, pour qqes euros
paiement par looper ou paypal
envoi colissimo
contactez moi pour les infos
paiement par looper ou paypal
envoi colissimo
contactez moi pour les infos
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 26/07/2023 à 18:46:57 ]
soundvoyager
181
Posteur·euse AFfiné·e
Membre depuis 13 ans

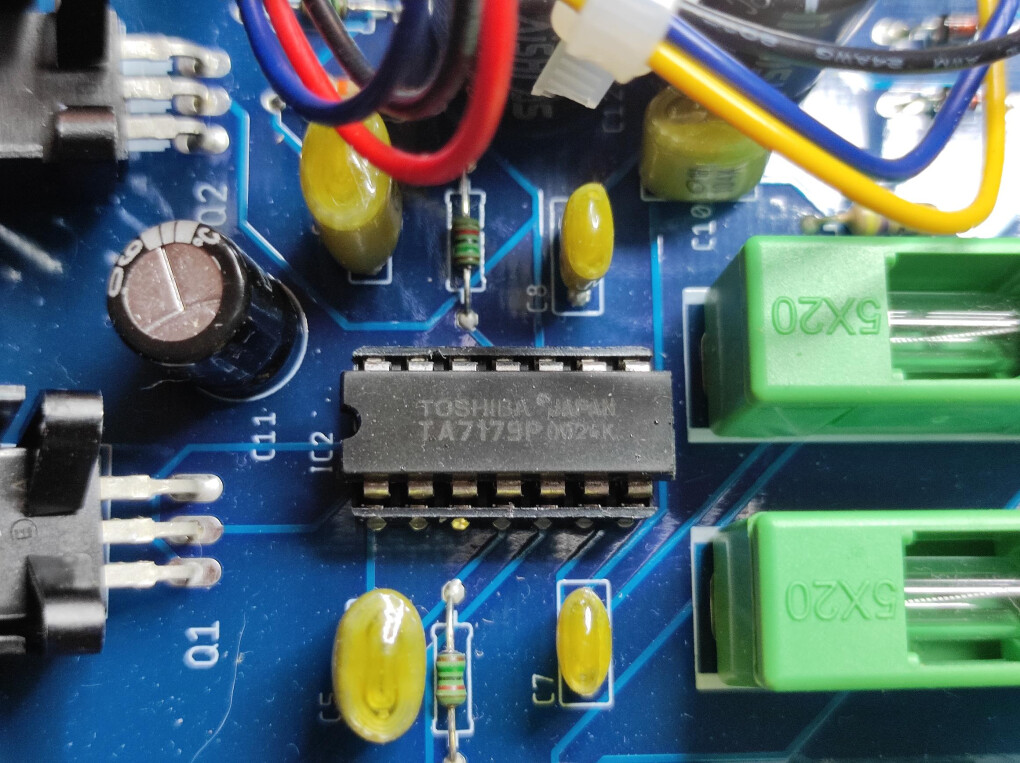

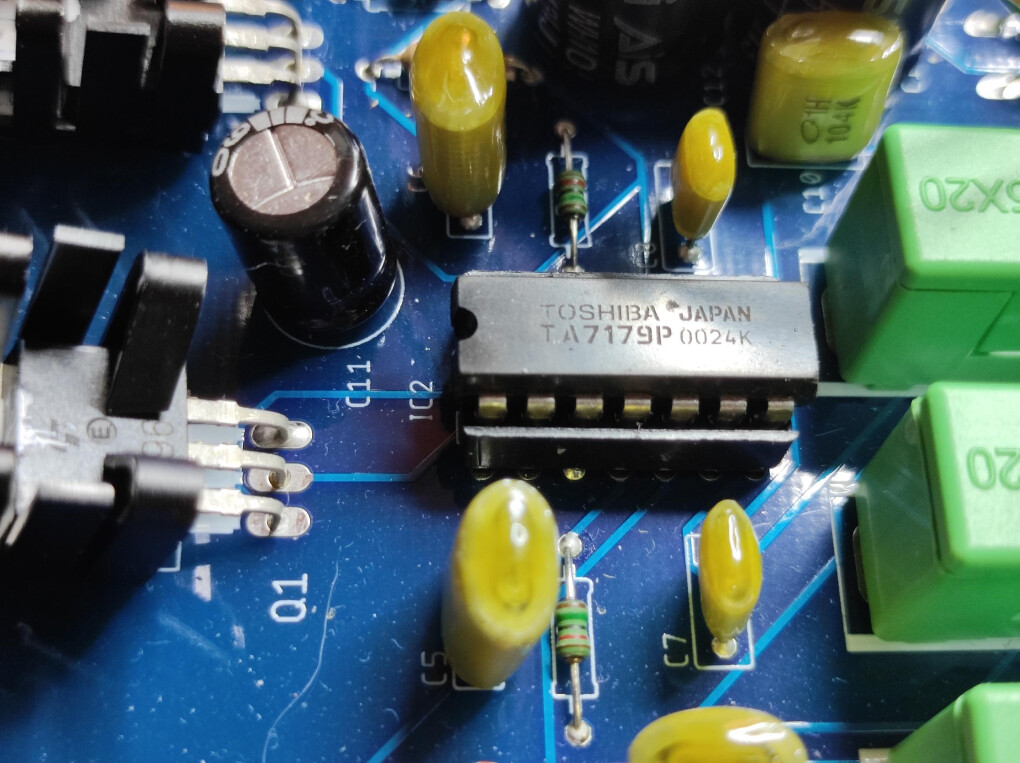

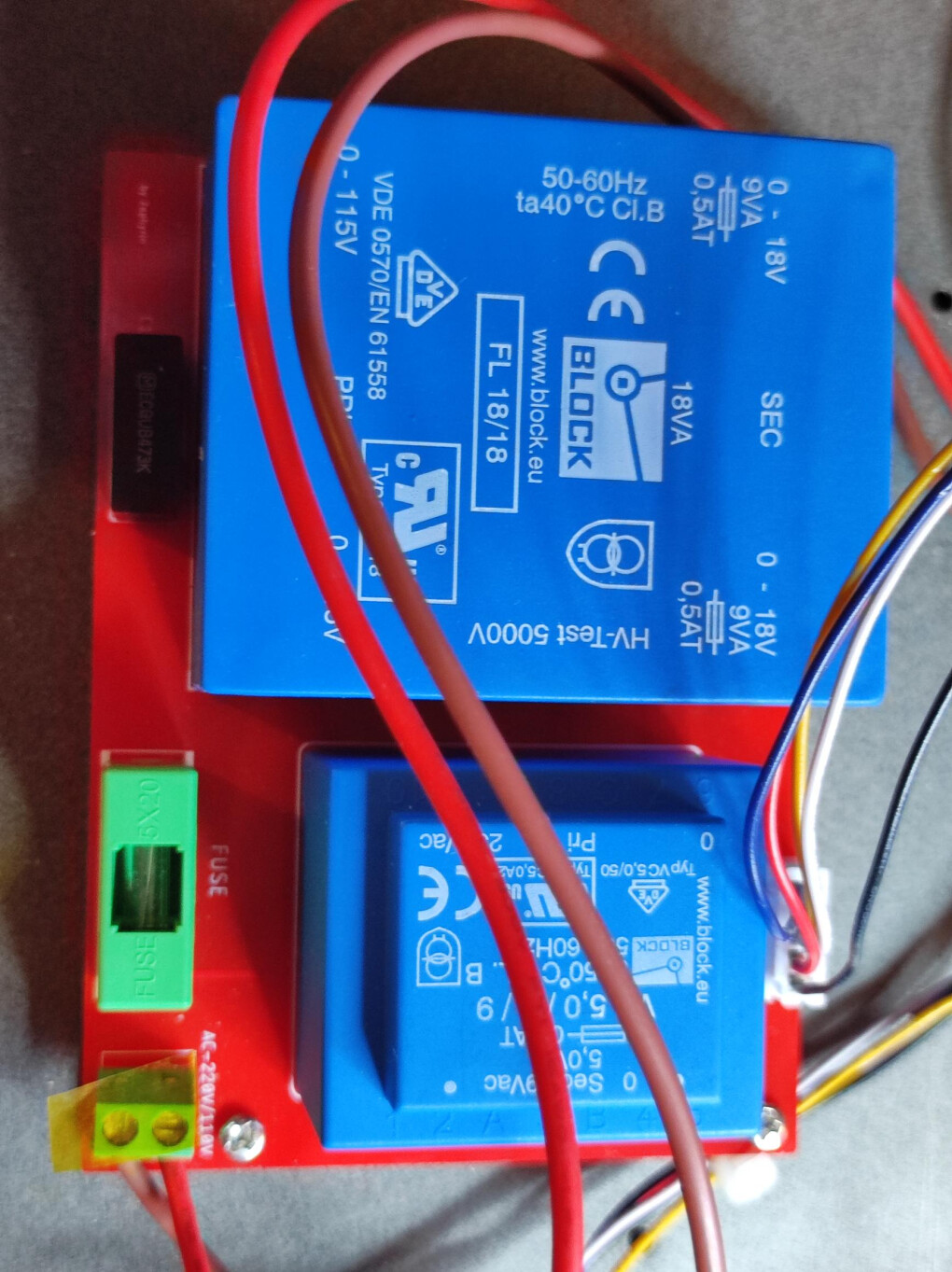

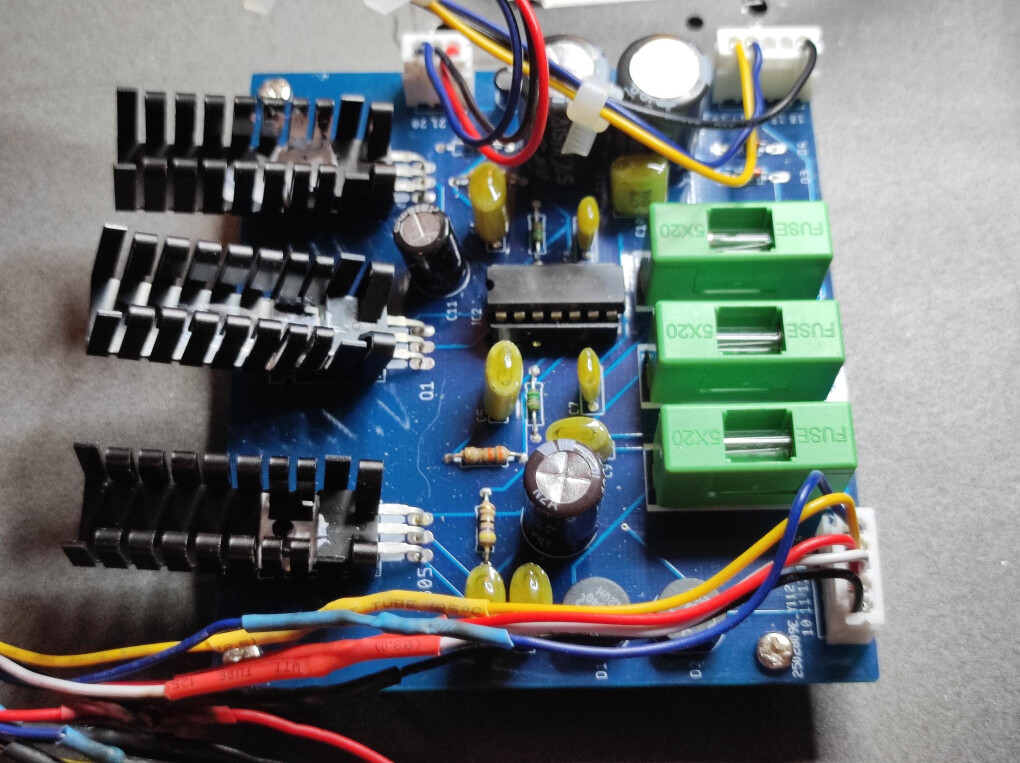

et je mets également en vente le Power Supply reproduit à l'identique de la TR-808, avec la puce TA7179P, les 2 transformateurs, les transistors etc..
testé et opérationnel, tout fonctionne à merveille. ( +15V, -15V, +5V, Ground )

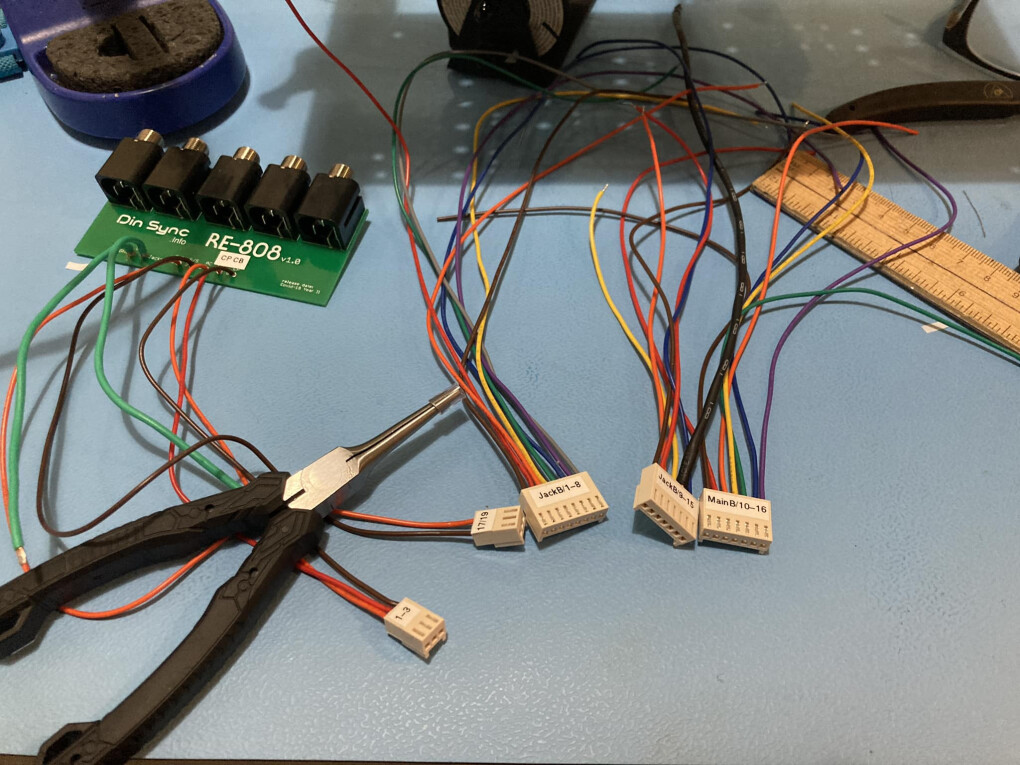

Les 3 transistors ont un poil trop de pâte thermique, mais ce n'est pas grave, et il n'y aura pas les fils ( sur les photos on voit que j'avais fait du rafistolage ^^ ), qu'il faudra refaire, pour sertir avec votre machine, et si vous n'êtes pas sûr des branchements j'ai les photos des connections et des schémas de chaque branchement
le tout 55 euros hors frais de port ( le port mondial relay = environ 5 euros )
n'hésitez pas à me joindre
voici qqes photos :
testé et opérationnel, tout fonctionne à merveille. ( +15V, -15V, +5V, Ground )
Les 3 transistors ont un poil trop de pâte thermique, mais ce n'est pas grave, et il n'y aura pas les fils ( sur les photos on voit que j'avais fait du rafistolage ^^ ), qu'il faudra refaire, pour sertir avec votre machine, et si vous n'êtes pas sûr des branchements j'ai les photos des connections et des schémas de chaque branchement
le tout 55 euros hors frais de port ( le port mondial relay = environ 5 euros )
n'hésitez pas à me joindre
voici qqes photos :
n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil
[ Dernière édition du message le 27/07/2023 à 19:52:40 ]
Harry steed
136
Posteur·euse AFfiné·e
Membre depuis 19 ans
Citation de soundvoyager :
ayé la nouvelle alim' a été installée, après avoir vérifié les tensions( on a du +4,98v, du +15v et du -15v pile poil ! )
j'ai remonté la re-808 et tout nickel
j'ai pu l'installer à gauche, sans decouper dans le panel side, et comme on voit, ça ne prend pas de place, et aucun buzz
(si j'avais pu loger l'alim' de Dj Zephyrin à gauche sans découper dans le panneau il n'y aurait pas de buzz non plus ..)
Citation de soundvoyager :
ayé la nouvelle alim' a été installée, après avoir vérifié les tensions( on a du +4,98v, du +15v et du -15v pile poil ! )
j'ai remonté la re-808 et tout nickel
j'ai pu l'installer à gauche, sans decouper dans le panel side, et comme on voit, ça ne prend pas de place, et aucun buzz
(si j'avais pu loger l'alim' de Dj Zephyrin à gauche sans découper dans le panneau il n'y aurait pas de buzz non plus ..)
Super Boulot ❤️🔥
Harry
Harry steed
136
Posteur·euse AFfiné·e
Membre depuis 19 ans

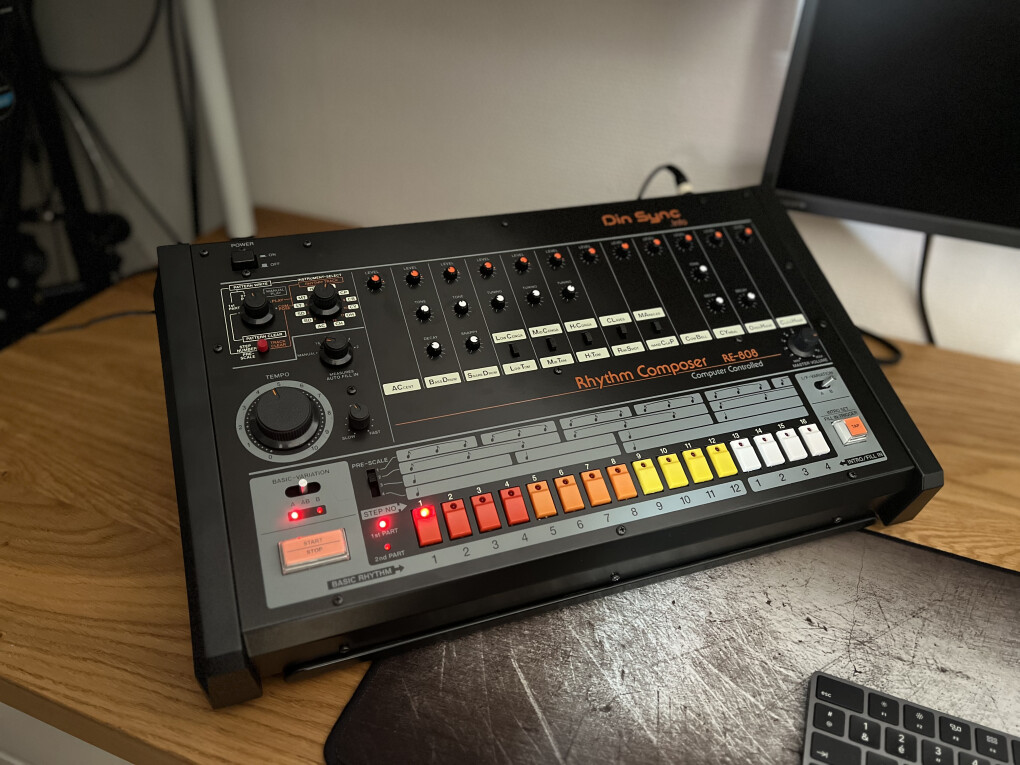

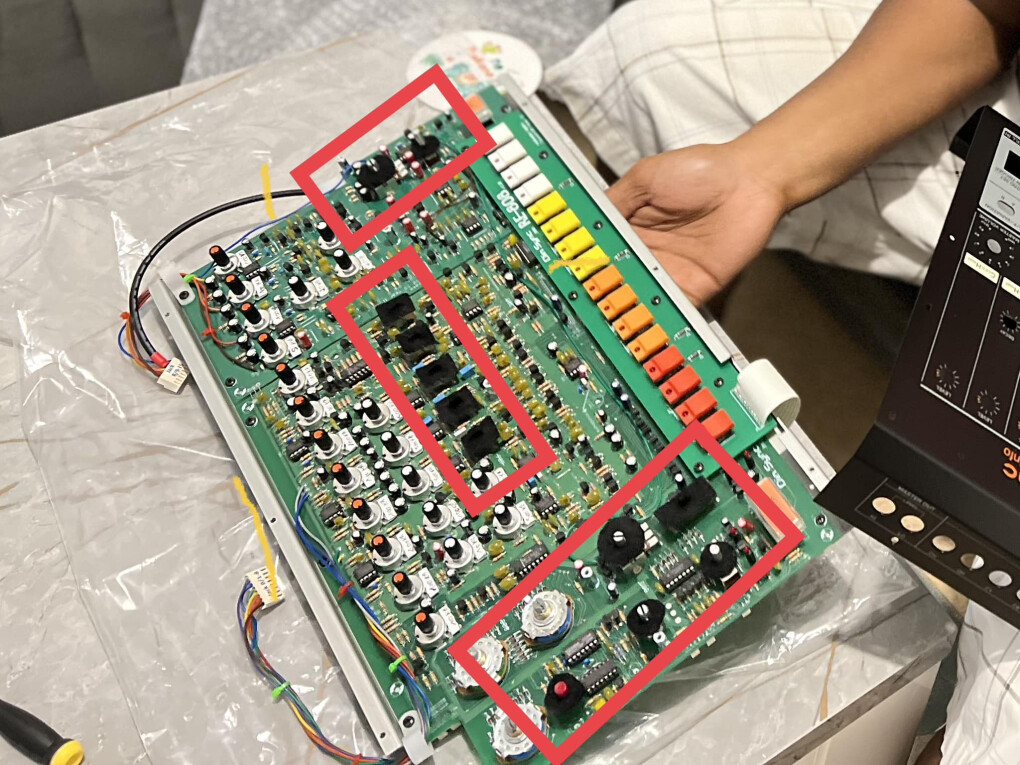

Voici mon poussin après l'aide de la communauté et la motivation de "Soundvoyager" .
N'en doutez pas! C'est une TR808 en neuf.
Harry
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

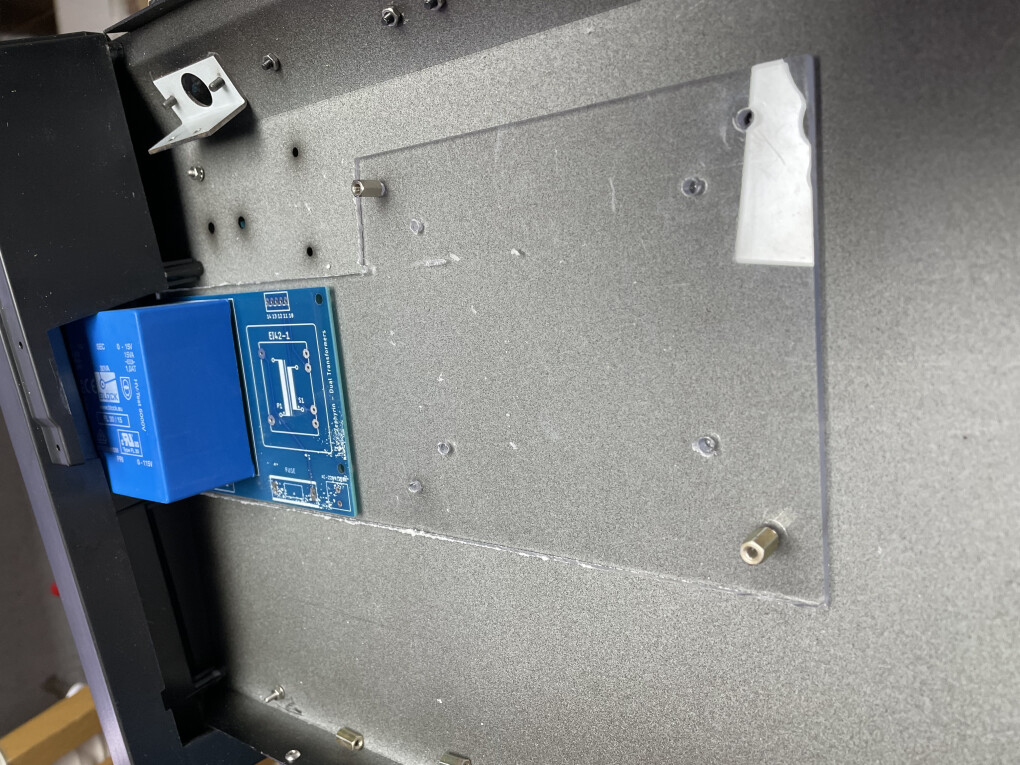

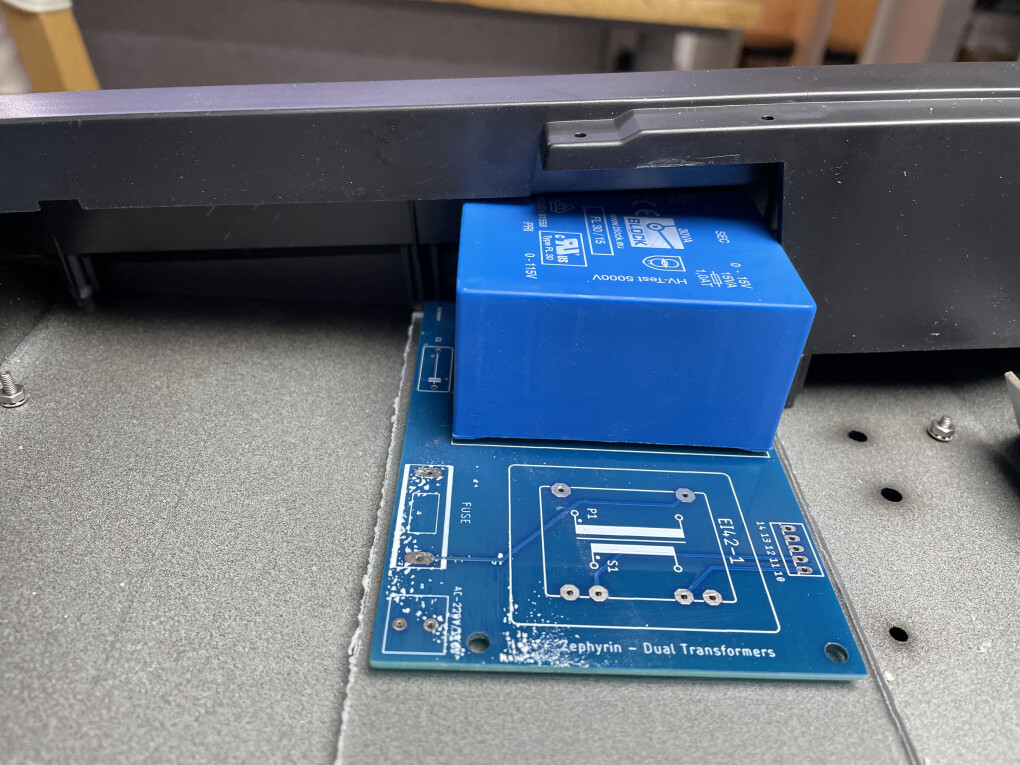

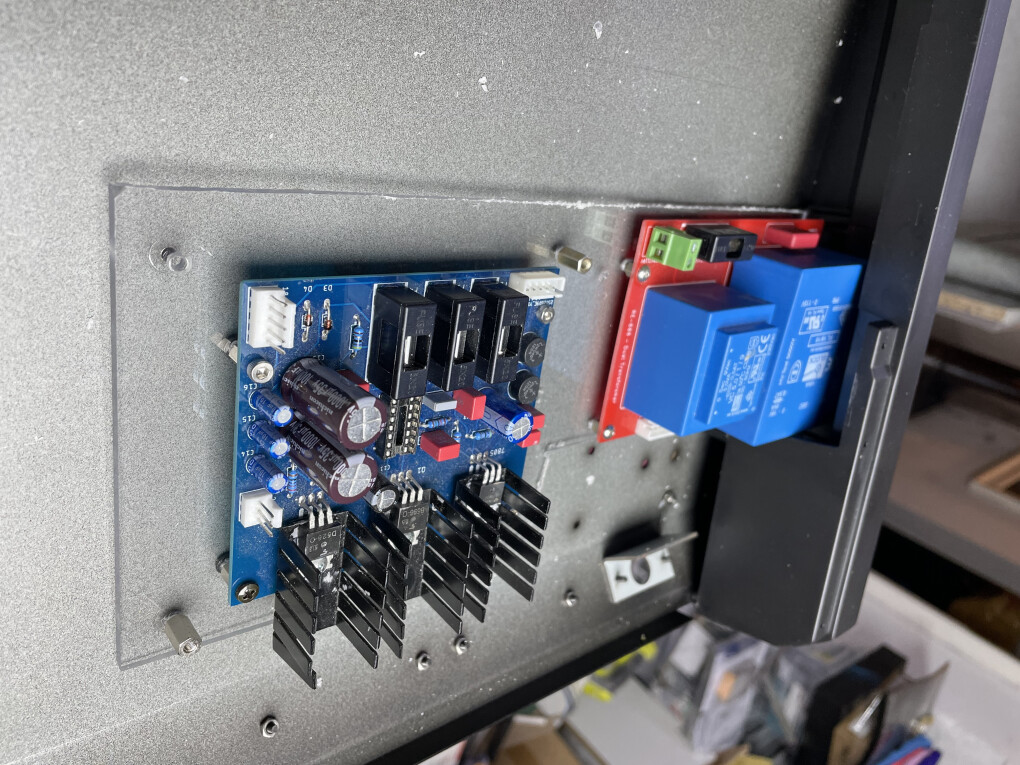

En réalité il n’y a pas besoin de découper le panneau pour que ça loge
La preuve en image
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
Citation de Harry steed :

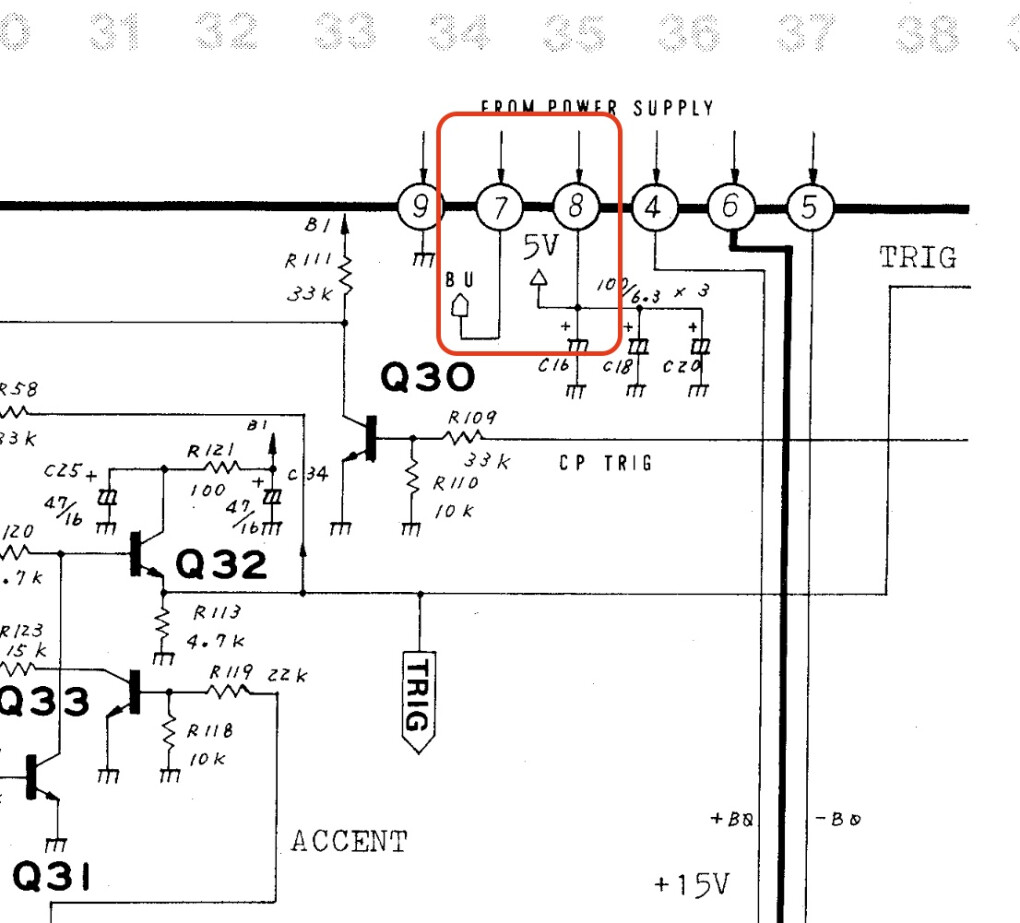

La chose qui m’intrigue c’est que sur l’alimentation d’origine tu as un 5v et un BU qui fait genre 4.2v avec ta solution ou cette valeur ?
[ Dernière édition du message le 12/08/2023 à 16:37:19 ]
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

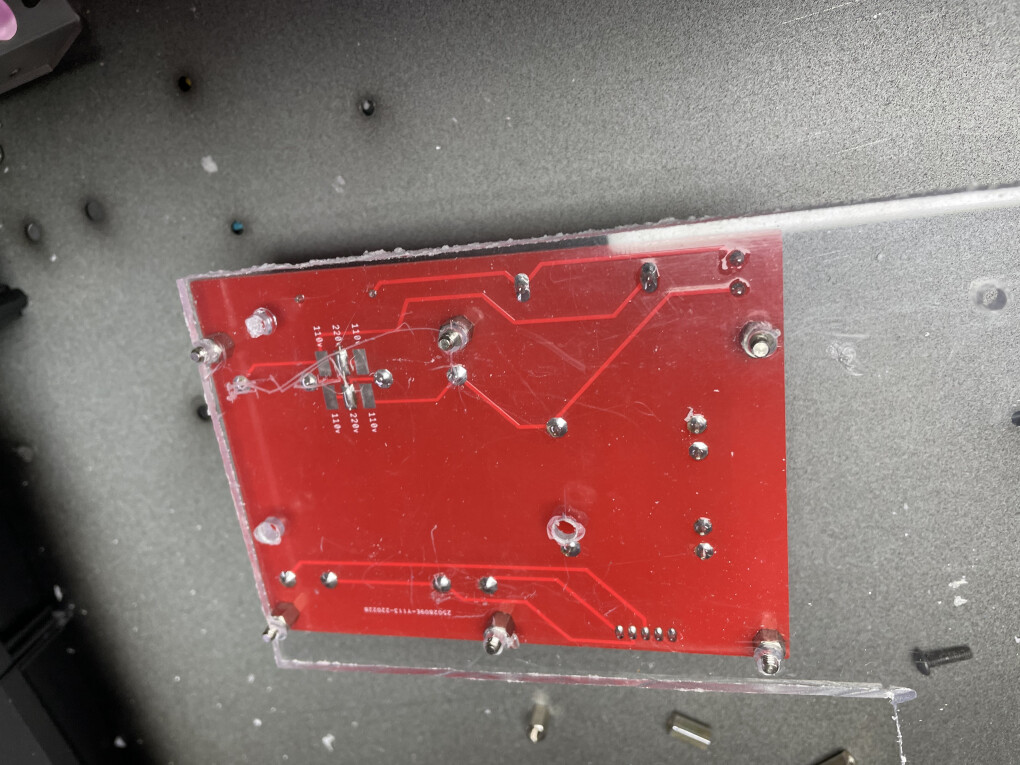

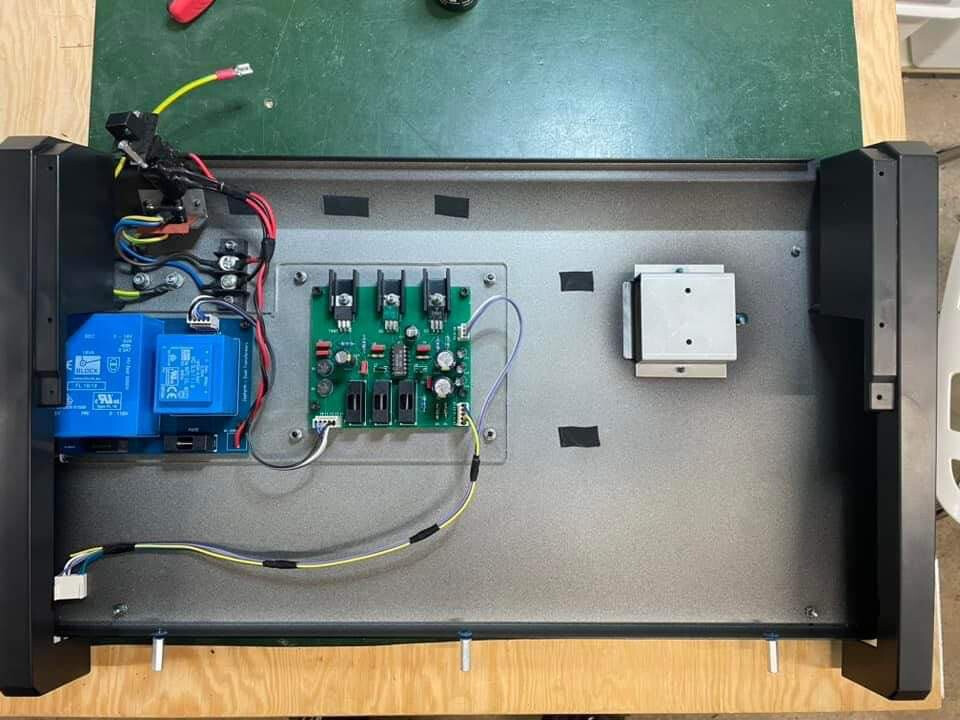

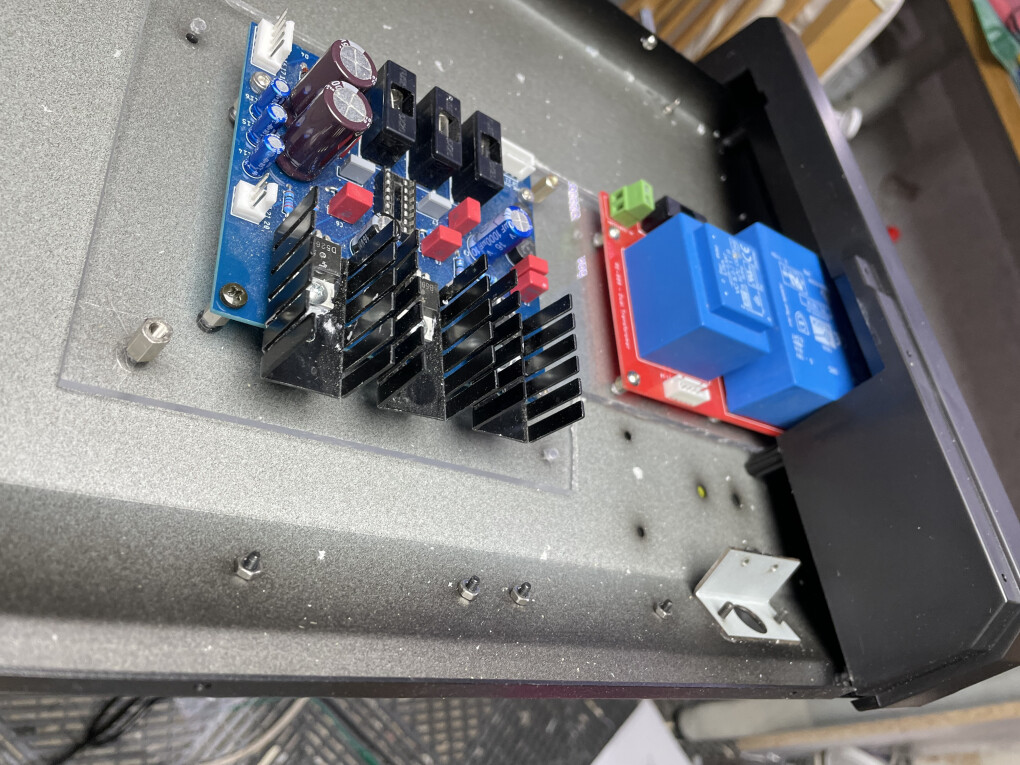

J’ai commencé à regarder cette idée du plexiglass
Il ne faut pas utiliser d’entrevoies ni le cache du transfo
Les TA7179 sont difficiles à trouver et sont assez fragiles aussi.
J’ai refait un pcb à base de 7815 et 7915 , en fait j’ai repris le circuit de psu de la tr909 pour le 15v .
Seul inconvénient trouver des condos electro pas trop haut pour 2200uf
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans
djzephyrin
8059
Je poste, donc je suis
Membre depuis 20 ans

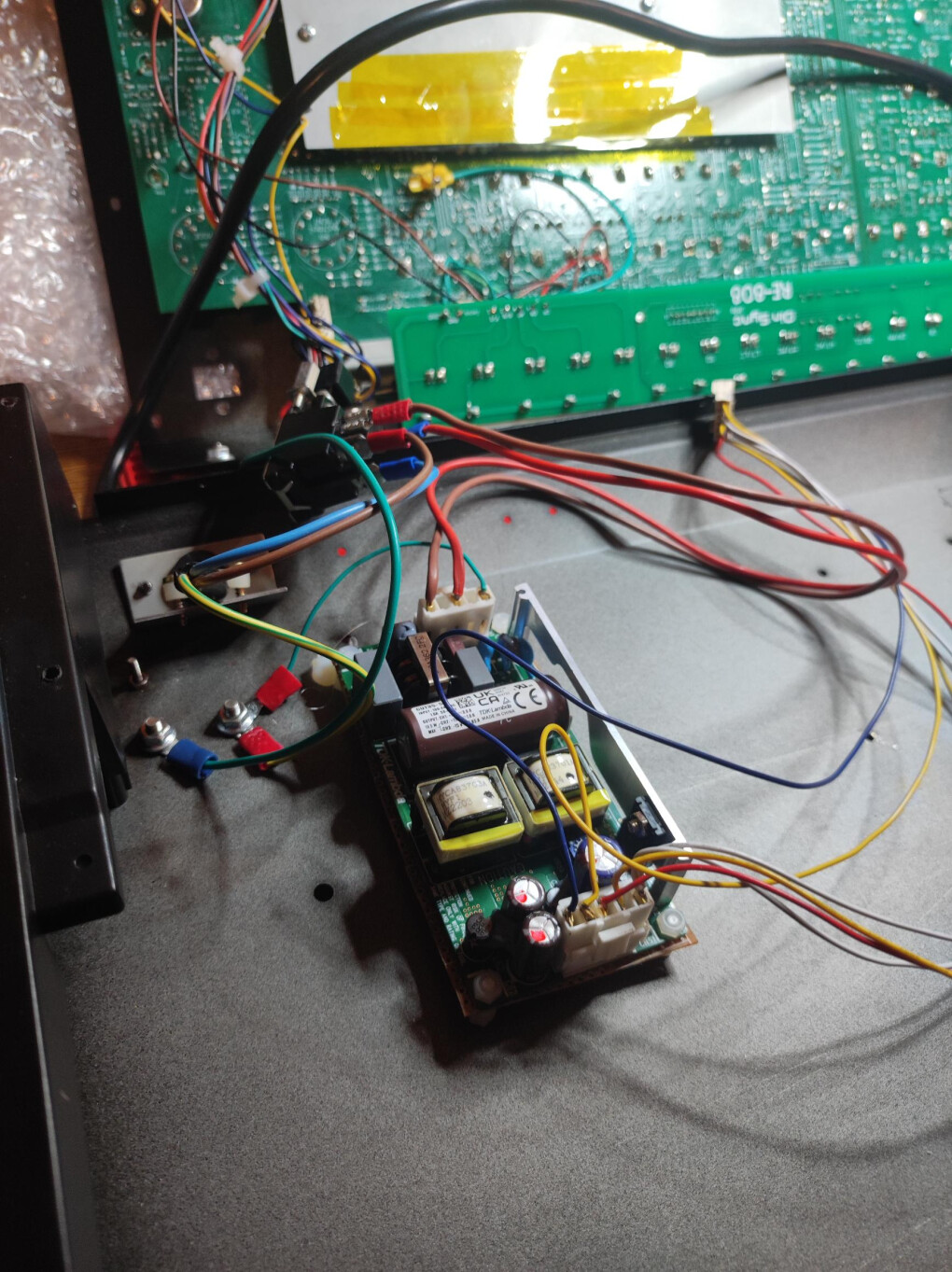

Sur les photos posté je m'aperçoit que vous n'avez pas utilisé de cable blindé pour la sortie audio principale !
C'est peut être pour cela aussi que tu as eu du bruit soundvoyager !
Sur cette photo on voit le cable blindé sur le connecteur molex en haut à gauche , le gros cable noir.
Sauf erreur de ma part je crois que vous l'avez tous 2 oublié non ?
C'est peut être pour cela aussi que tu as eu du bruit soundvoyager !
Sur cette photo on voit le cable blindé sur le connecteur molex en haut à gauche , le gros cable noir.
Sauf erreur de ma part je crois que vous l'avez tous 2 oublié non ?
[ Dernière édition du message le 14/08/2023 à 20:44:42 ]
