Sujet de la discussion Posté le 17/03/2022 à 17:28:34

j'ouvre le bal pour continuer la discussion initialement entamée à partir du https://fr.audiofanzine.com/synthe-analogique/din-sync/re-303/forums/t.676388,re-808.html

étant apprenti mais en même temps un petit peu expérimenté dans les modifs techniques électroniques je pense que ça servira à tous ceux qui veulent se lancer, comme moi, dans l'aventure RE-808.
en effet, entre les composants hors de prix mais remplaçables, ou autres soucis techniques potentiels, j'espère qu'on pourra trouver pas mal d'infos ici.
Sinon il y a facebook avec le groupe RE-808 https://www.facebook.com/groups/1095915370823319 qui donne de bonnes infos, mais on ne sait pas tout :-)

j'en ai aussi appris pas mal avec diplodocus303 et de djzephyrin sur le forum Audiofanzine comme cette histoire de Psu de RE-808 hors de prix ; merci à vous :bravo:

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 17/03/2022 à 17:32:42 ]

Afficher le sujet de la discussion

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

141 Posté le 15/06/2022 à 03:24:32

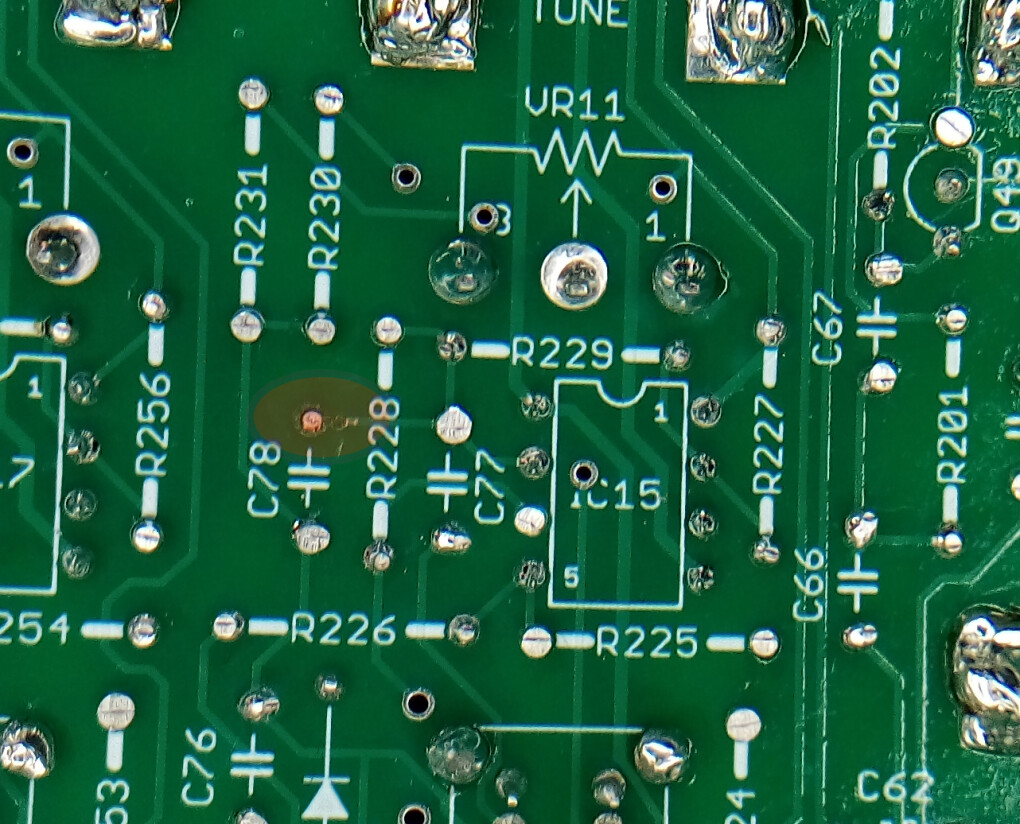

et sinon j'ai trouvé pourquoi mon low conga sonnait super aigu : en fait j'avais une trace de coupée à coté de IC15 / SW8 ( de c78 à c77 pour être précis )
à mon avis un bout de trace était parti quand j'avais coupé à la pince ce qui dépassait...
il m'a fallu 2 semaines pour trouver... :oo:

comme quoi il ne faut pas baisser les bras...
je ne l'avais pas vu car il y avait du flux ..j'ai passé un coup de brosse à dent avec de l'alcool iso.., en faisant le test de continuité je me suis aperçu que la trace coupée, j'ai fait un bridge et hop nickel tout fonctionne à merveille dorénavant :bravo:

photo prise avant le bridge :

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 03:29:32 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

142 Posté le 15/06/2022 à 07:42:31

Ce sera pareil pour moi pour le prix. Il faut que j’achète les 2 boutons start and stop. Sur Facebook la vente me semble pas décoller! J’en ai vue à vendre sur eBay bizarrement!!!
Bizarre pour la trace coupé? C’est peut-être un défaut du PCB !
D’un autre côté je vois que tu les coupes très court les pattes même trop à mon goût…

[ Dernière édition du message le 15/06/2022 à 07:51:20 ]

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

143 Posté le 15/06/2022 à 09:38:41

oui c'est vrai j'ai coupé bien à ras, le pcb est solide pas de soucis, c'est plutôt moi qui ai abusé ;-)

j'avais deja coupé une trace de la même manière sur ce circuit et je l'avais vu, mais celui là non...
Je te conseille pour les bouton START / STOP et TAP de les prendre à Cv Karl sinon ça va couter plus cher ( du moins je n'en n'ai pas vu moins cher que lui ) ..je sais qu'il vend sur Ebay aussi sous un autre nom je ne sais plus son blaze..c'est lui qui vend les 6 diodes à 30 euros...tiens nous au courant quand tu auras fini le cablage. Concernant le cablage j'ai agrandi les longueurs de 5 cm des cables sinon c'est trop juste ça tire de partout, je raccourcirai si besoin lorsque je recevrai le golden case..

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 09:42:14 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

144 Posté le 15/06/2022 à 09:50:51

Pour tes prochains montage coupe à raz la pointe.ça sert a rien de couper l’etein…

Pour les boutons, j’ai l’impression qu’il vend rien sur Facebook!!!

Pour le câblage je cherche une solution pour que le clavier soit détachable

Je réfléchis aussi pour rassembler les 2 cartes voice et mainboard a faire quelque chose.

Des PCB peut-être ?
Edit: j’ai la solution , j’ai des pins provenant du vocodeur elektor je vais utiliser cela pour relier les 2 cartes comme ça je pourrais les séparer si besoin.

Je mètrerais des photos du truc ..,

[ Dernière édition du message le 15/06/2022 à 09:57:39 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

145 Posté le 15/06/2022 à 10:05:21

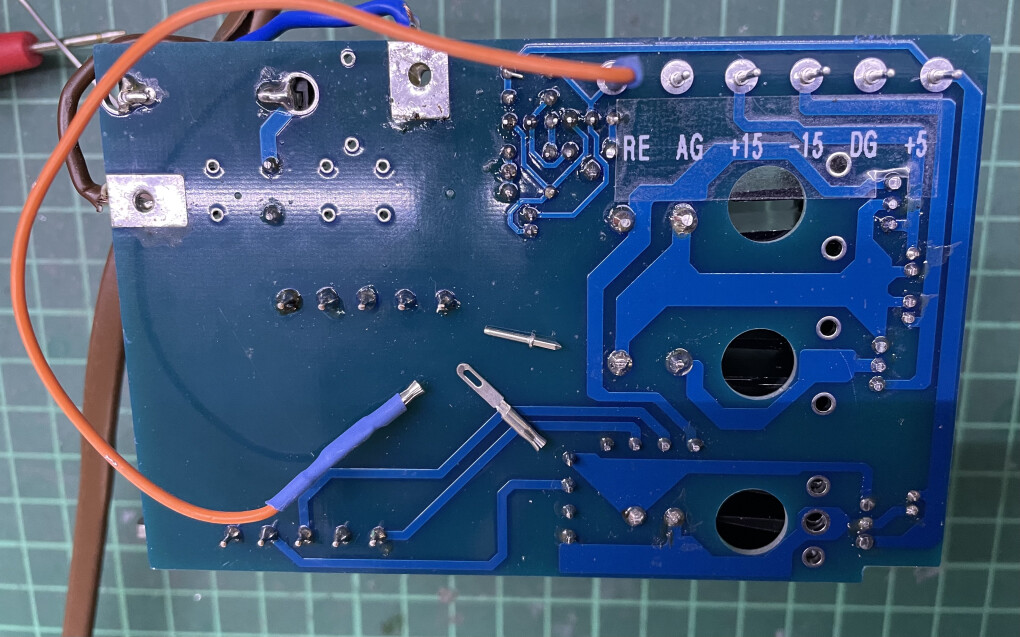

Voilà c’est cela

soundvoyager

186

Professionnel·le de l’audio

Membre depuis 14 ans

146 Posté le 15/06/2022 à 12:17:11

interessant le systeme des broches à souder Wago, si ça tient bien c'est tout bueno;

pour joindre Cv Karl pour les boutons il faut lui envoyer un mail ici : kphazer@hotmail.com
son prénom est Carlos

n'hésitez pas à me consulter pour des réparations, maintenance, modding..> voir mon profil

[ Dernière édition du message le 15/06/2022 à 15:46:12 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

147 Posté le 15/06/2022 à 21:23:53

les cosse à souder
https://www.reichelt.com/ch/fr/cosses-souder-1-mm-tam-es-lot-de-100-vt-rf-1-100-p231422.html?&nbc=1&trstct=lsbght_sldr%3A%3A15321&fbclid=IwAR0Qy9n0bFQkTTYTGlaN488j3HgMgS3I-qYiwXK23QoHfyxJuxaS1kQ7cKM

les clous à souder
https://www.reichelt.com/ch/fr/clous-souder-1-mm-lot-de-100-rtm-1-100-p15321.html?r=1

Ce sont des 1mm et ça existe aussi en 1.3 mm de diamètre

ça existe aussi en coste à sertir

https://be.farnell.com/amp-te-connectivity/170366-1/contact-socket-22awg-to-18awg/dp/133796

[ Dernière édition du message le 15/06/2022 à 21:24:43 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

148 Posté le 15/06/2022 à 21:29:18

Citation de soundvoyager :

interessant le systeme des broches à souder Wago, si ça tient bien c'est tout bueno;

pour joindre Cv Karl pour les boutons il faut lui envoyer un mail ici : kphazer@hotmail.com
son prénom est Carlos

Oui ça tien bien, c'est souvent un peu difficile à enlever à la main il faut mieux prendre une pince :mrg:

Les clous sont à souder sur la carte et les costes s'enfichent dans les clous ...

[ Dernière édition du message le 15/06/2022 à 21:30:34 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

149 Posté le 18/06/2022 à 13:02:47

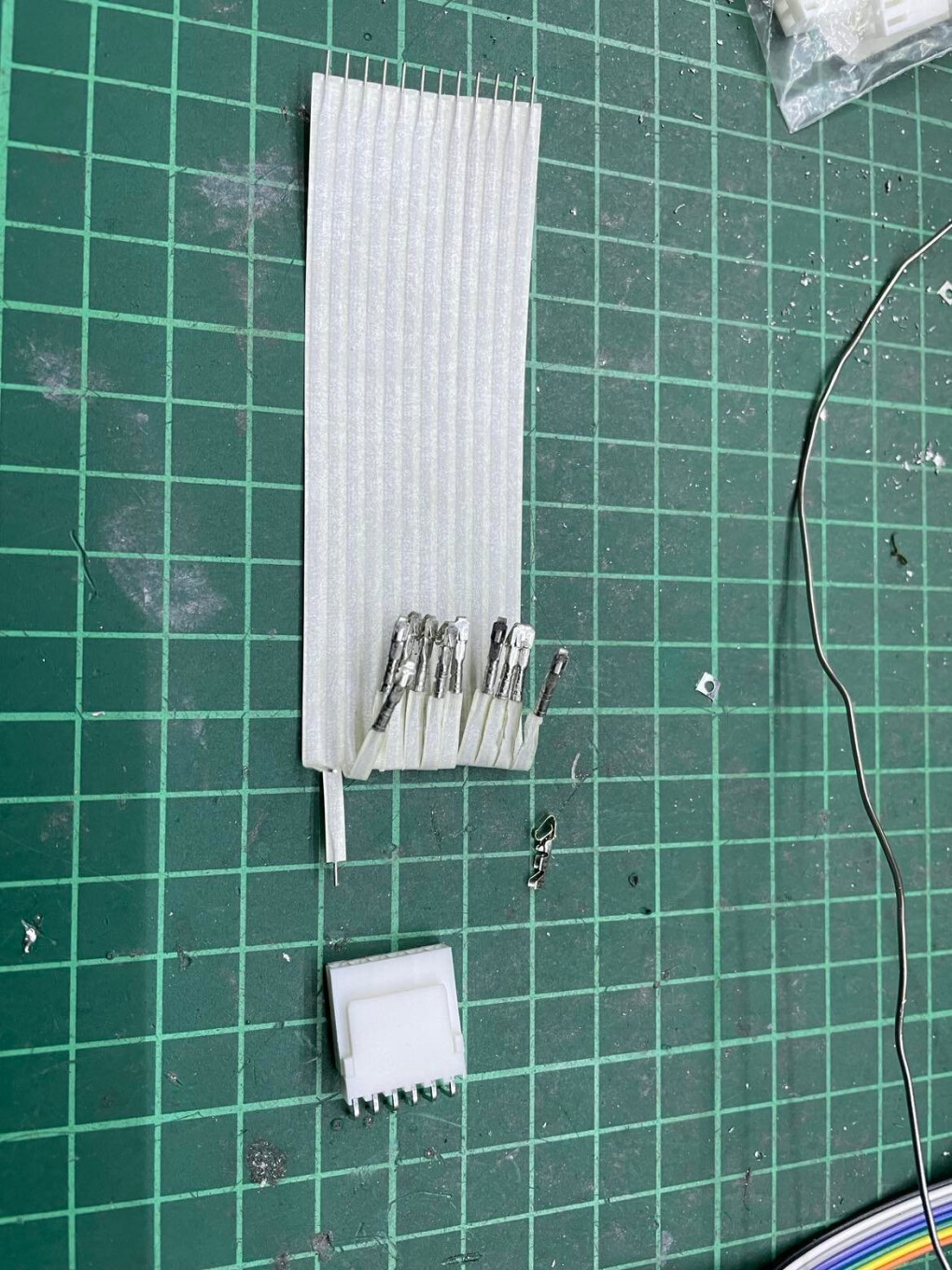

Voila la solution que j'ai choisit pour rendre le clavier du séquenceur détachable.
J'ai soudé le cable sur cable sur les costes des molex avant de les sertir.
