Yo les gars! Petit retour sur le câblage.
Impossible pour moi de sertir correctement avec la pince achetée sur tayda. Le pb étant que les dents sont trop larges et obligent à sertir le fil et la gaine en même tps mais impossible sans aller abîmer le bout du connecteur. Zepherin est exactement la même pince que tu as? Et les crimp XH?

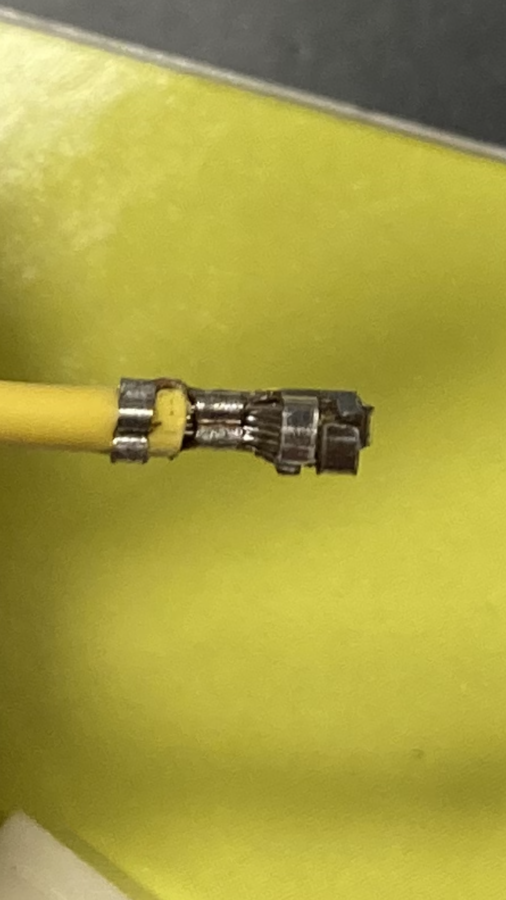

Après des heures de vidéos internet J’ai décidé d’investir dans une pince PA-09! Et la putin c’est le bonheur (voir photo).
Néanmoins certaines crimp ne rentrent pas dans les connecteurs.. Sur les 9/10 pins version jaunâtre ca passe mais sur les 3 et 6 pins que j’ai reçu en version blanches aucun de mes
Connecteurs ne rentrent!!peut être avez vous une idée de ce qui bloque..?
A+
Impossible pour moi de sertir correctement avec la pince achetée sur tayda. Le pb étant que les dents sont trop larges et obligent à sertir le fil et la gaine en même tps mais impossible sans aller abîmer le bout du connecteur. Zepherin est exactement la même pince que tu as? Et les crimp XH?
Après des heures de vidéos internet J’ai décidé d’investir dans une pince PA-09! Et la putin c’est le bonheur (voir photo).
Néanmoins certaines crimp ne rentrent pas dans les connecteurs.. Sur les 9/10 pins version jaunâtre ca passe mais sur les 3 et 6 pins que j’ai reçu en version blanches aucun de mes
Connecteurs ne rentrent!!peut être avez vous une idée de ce qui bloque..?
A+
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
J'ai pas utilisé des prise JST XH mais des molex.
Par contre j'ai ressèment essayé les JST XH et en effet la pince molex n'est pas adapté faute au ergot qui sert le cable qui sont très long.
C'est quoi ta pince PA-09 ?
En fait j'ai trouvé , j'aime pas trop ce genre de pince tu dois t'y reprendre en 2 fois avec les molex bof bof ....
En plus ça ma l'air plutôt aller pour les JST XH.
Par contre je ne comprend pas ta remarque -> obligent à sertir le fil et la gaine en même tps
C'est ce que l'on veux en fait
Mais pourquoi as tu acheté des prises JST HX au lieu des prise molex ???
Par contre j'ai ressèment essayé les JST XH et en effet la pince molex n'est pas adapté faute au ergot qui sert le cable qui sont très long.
C'est quoi ta pince PA-09 ?
En fait j'ai trouvé , j'aime pas trop ce genre de pince tu dois t'y reprendre en 2 fois avec les molex bof bof ....
En plus ça ma l'air plutôt aller pour les JST XH.
Par contre je ne comprend pas ta remarque -> obligent à sertir le fil et la gaine en même tps
C'est ce que l'on veux en fait
Mais pourquoi as tu acheté des prises JST HX au lieu des prise molex ???
[ Dernière édition du message le 16/10/2021 à 23:56:15 ]
keratokone
26
Nouvel·le AFfilié·e
Membre depuis 13 ans
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Molex et JST sont 2 marques qui fabrique des prises (connecteur et crimp)
Chez molex on utilise plutôt la série KK 254 et chez JST la série XH.
Donc si tu as acheté des prises de type molex KK et des grimp pour connecteur XH c'est normal que cela n'aille pas ensemble ...
Ici molex KK ou equivalent chinois
ici des prise JST XH
Chez molex on utilise plutôt la série KK 254 et chez JST la série XH.
Donc si tu as acheté des prises de type molex KK et des grimp pour connecteur XH c'est normal que cela n'aille pas ensemble ...

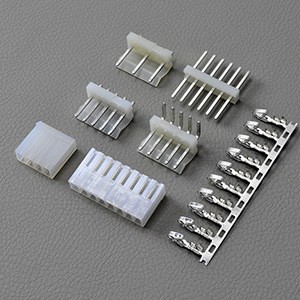

Ici molex KK ou equivalent chinois

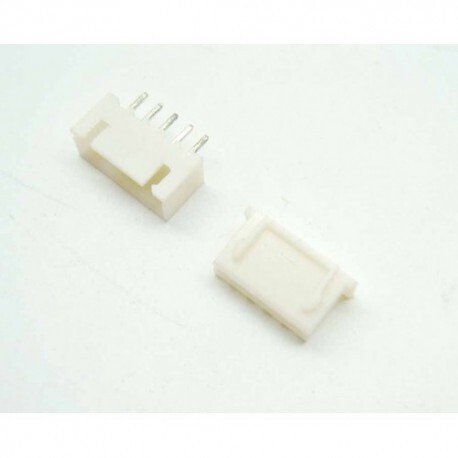

ici des prise JST XH
keratokone
26
Nouvel·le AFfilié·e
Membre depuis 13 ans
Hello Zeph!
Merci!

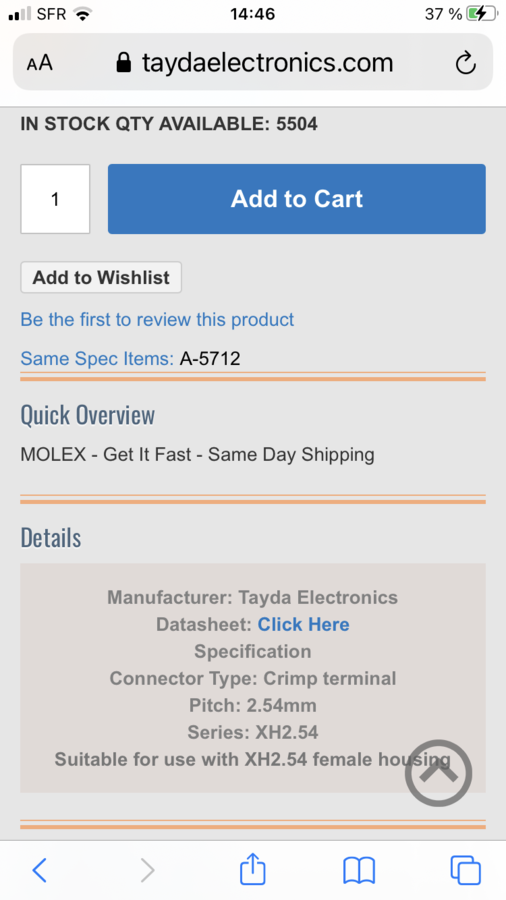

Putin quel enfer il n’est nul part mention de la compatibilité avec les prise JST et il est même écrit Molex dans le produit..
Je suis bon pour une nouvelle commande de contact KK ducoup!
Au final pour l’alim j’ai pu commander chez syntonie une alim AC 15V Et pour clone Nava.
Merci!
Putin quel enfer il n’est nul part mention de la compatibilité avec les prise JST et il est même écrit Molex dans le produit..
Je suis bon pour une nouvelle commande de contact KK ducoup!
Au final pour l’alim j’ai pu commander chez syntonie une alim AC 15V Et pour clone Nava.
[ Dernière édition du message le 21/10/2021 à 14:52:53 ]
keratokone
26
Nouvel·le AFfilié·e
Membre depuis 13 ans
Plutôt ça ducoup?!
[ Dernière édition du message le 21/10/2021 à 16:57:41 ]
djzephyrin
8060
Je poste, donc je suis
Membre depuis 21 ans
Apparement oui
Ce sont les CRIMP TERMINAL CONNECTOR 2.54MM SKU A-837
Du coup tu verras que la pince que je t'ai dit marche bien en fait
Ce sont les CRIMP TERMINAL CONNECTOR 2.54MM SKU A-837
Du coup tu verras que la pince que je t'ai dit marche bien en fait
