Je suis tout seul ou pas?

  • 70 réponses
  • 8 participants
  • 5 497 vues
  • 9 followers
Sujet de la discussion Je suis tout seul ou pas?
J'ai commencé à fabriquée la Re-909

Voici le séquenceur et l'alimentation dit PSU Safety :mdr:din-sync-re-909-3272769.jpg


Apparement il y a une modification à faire sur la PSU que j'avais pas vu et pas faite :furieux:

Je ne savais pas non plus que le BPM n'était pas affiché en permanence sur la TR909

ça ma fait mal au coeur de devoir souder les IC sans Support , mais on a pas le choix car il y a pas assez d'espace entre le boitier le PCB pour cela :(((
Afficher le sujet de la discussion
41
Hello!

Il y a une liste (BOM) de tout les composants à acheter et les magasins ou tu peux te les acheter sur le site Dinsync. Il te manquera l’alimentation que j’ai perso acheté sur syntonie et les connecteurs, et les câbles pour le câblage. On a pas mal échangé la dessus sur le forum donc je t’invite à relire l’historique.

Les composants rares il y a des packs sur eBay avec tout les composants rares c’est plus cher mais au moins tu as tout dedans. Sinon faut chercher les composants un à un faisable aussi!
A+
42
normalement tu trouveras la BOM ici

https://shop.re-303.com/build-it-2/

Par contre si tu veux économiser un peu d'argent tu peux regarder les composants équivalents chez Tayda plutôt que chez mouser.
Certain doivent être pris sur ebay comme par exemple le firmware ...
43
Merci pour votre retour ! @keratokone @djzephyrin
44
Une idée du prix TTC de cette RE 909 sans compter la main d'oeuvre ?
45
Tu as déjà 300 à 350 € de boitier le kit 450 €
100 € de plus pour l'alimentation interne
pour les composants je pense que tu as entre 200 et 300 €

Donc je dirait pas loin de 1000 € à la louche.
46
Hello les gars!

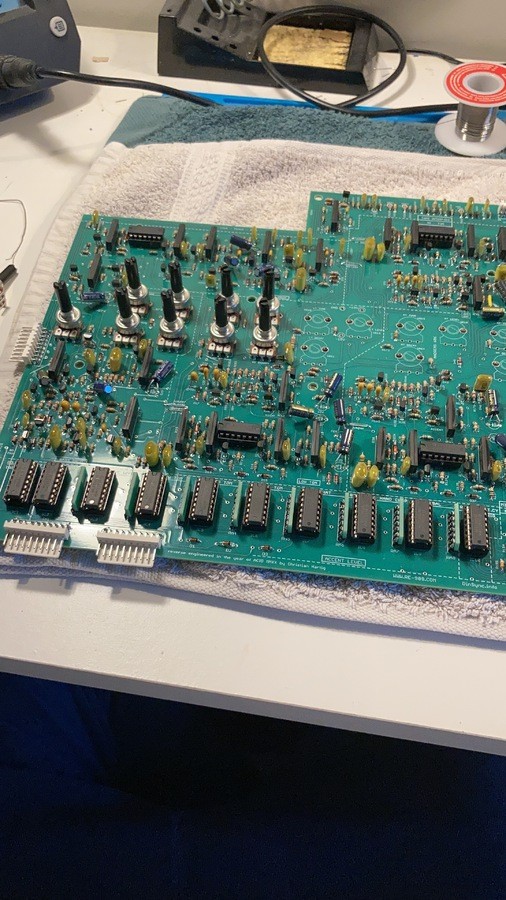

Le mainboard est pret à être mis sous tension!
Merci pour les câbles Zeph! Nikel en effet avec la pince tayda et les bons contacts.
Seul bémol il me manque un potentiomètre de 100k (VR21). J’avais deux 500Ohm..Dinsync m’envoie ca semaine pro. mais j’hésite à mettre sous tension en attendant? Est ce dangereux pour le circuit du fait que le potard le relie à la masse?
Le 100KA sont différent des 100KB?

Au fait qu’avez vous utilisez pour les relier le mainboard à l’alim? Du 24awg ca suffit?

Merci et Bon week end à tousdin-sync-re-909-3983175.jpeg
!

[ Dernière édition du message le 13/11/2021 à 18:08:19 ]

47
Oui les KA et les KB sont different au niveau de la courbe de résistance en fonction de la position du curseur
A -> logarithmique ou aussi appelé audio
B -> Linéaire
En gros sur un 100kb au milieu tu es à 50K de chaque coté alors que sur un 100KA tu 20-30 k d'un coté et 80-70 de l'autre


Il me semble qu'il y a la masse qui est relié grâce au potards d'ailleurs.
Je te conseille de tester le séquenceur tout seul d'ailleurs

[ Dernière édition du message le 14/11/2021 à 15:24:13 ]

48
Hello Zeph! Yes séquenceur sous tension est ok! Je vais ce soir tester tt les fonctions en detail!

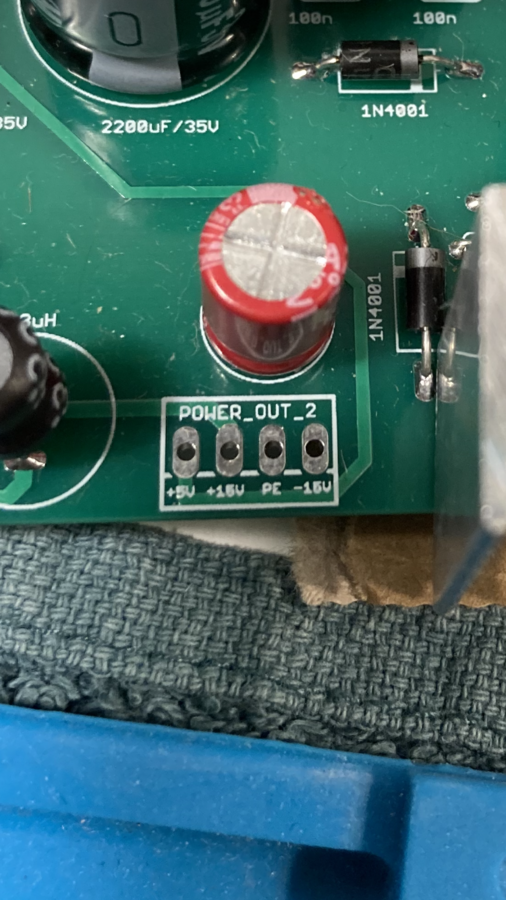

Pour l’alim 15V du Mainboard le 24 awg ca suffit? Y’a 3 cable a tirer c’est ca? Y’a 4 sorties sur l’alim!

Bonne soirée

49
Du 24 awg ça v le faire.
Il y a 3 cable oui il me semble +15 -15 et masse non ?
50

Vaut mieux mettre un connecteur 4 pin avec du Molex non?? Droit ou à 90•? J’ai pas le case encore.
J’ai aussi peur que les socket que j’ai mis sur la ride et la crash soient trop épaisses et que les ICs touchent le case.. ca va être drôle si je dois dessouder les 2 supports.. :non:

[ Dernière édition du message le 15/11/2021 à 11:10:53 ]
