Les projecteurs changeurs de couleur

Les projecteurs automatiques

Contrairement aux projecteurs traditionnels que nous avons déjà détaillés lors d'un précédent dossier, les projecteurs automatiques ont la particularité de pouvoir être contrôlés directement par la console (le plus souvent en DMX) sans passer par un bloc de puissance.

Les projec­teurs chan­geurs de couleurs



Le projec­teur chan­geur de couleurs, comme son nom l’in­dique, est un projec­teur auto­ma­tique dont la couleur, et plus géné­ra­le­ment, les proprié­tés du fais­ceau peuvent être modi­fiées via la console d’éclai­rage (couleur, dimmer, etc.)





Projecteur changeur de couleurs

Faisceaux de changeurs de couleurs Faisceaux de changeurs de couleurs

Fais­ceaux de chan­geurs de couleurs



Les scan­ners (ou projec­teurs à miroir)

Le scan­ner est un projec­teur auto­ma­tique dont la posi­tion du fais­ceau est diri­geable grâce à un miroir placé en sortie. On peut l’uti­li­ser pour un posi­tion­ne­ment fixe ou un mouve­ment. Il est contrôlé par 2 moteurs permet­tant un travail sur deux axes, un pour l’orien­ta­tion en site (PAN), le second pour l’orien­ta­tion en azimut (TILT). C’est le même prin­cipe qui est utilisé lorsque vous regar­dez dans votre rétro­vi­seur ! Outre le contrôle du dépla­ce­ment du miroir, ces projec­teurs disposent d’un certain nombre d’ef­fets permet­tant de contrô­ler égale­ment toutes les proprié­tés du fais­ceau.



Projecteur de type scanner

Projec­teur de type scan­ner

Les scan­ners sont carac­té­ri­sés par un débat­te­ment limité au champ d’ac­tion de leur miroir ainsi que par la possi­bi­lité d’une grande rapi­dité de posi­tion­ne­ment du fais­ceau.

Il existe de nombreux modèles de scan­ners. Les plus petits sont équi­pés de lampe halo­gène ou à décharge de faible puis­sance, les très grosses machines sont équi­pées de lampes à décharge de 4000 Watts.

Faisceaux de scanner sans gobosFais­ceaux de scan­ner sans gobos



Les projec­teurs sur lyres asser­vies

Projo

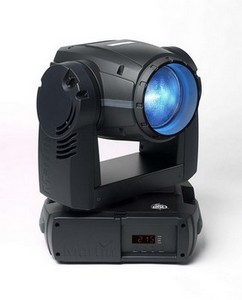

Projec­teur de type 'lyre’



Faisceaux de projecteur de type « lyre » (ici, avec gobos)

Fais­ceaux de lyres spots avec gobo

Le prin­cipe est simi­laire à celui d’un scan­ner, sauf qu’au lieu que ce soit un miroir qui se déplace, c’est le projec­teur lui même (sa tête pour être précis). Leur concep­tion interne se rapproche du système des scan­ners, avec des roues et des modules d’ef­fets.



Le prin­ci­pal avan­tage d’une lyre par rapport a un scan­ner, c’est son débat­te­ment, beau­coup plus impor­tant (540° en pan et 260° en tilt pour le projec­teur en exemple). Ses prin­ci­paux incon­vé­nients sont des dépla­ce­ments beau­coup plus lents et des contraintes d’ac­croches diffé­rentes.

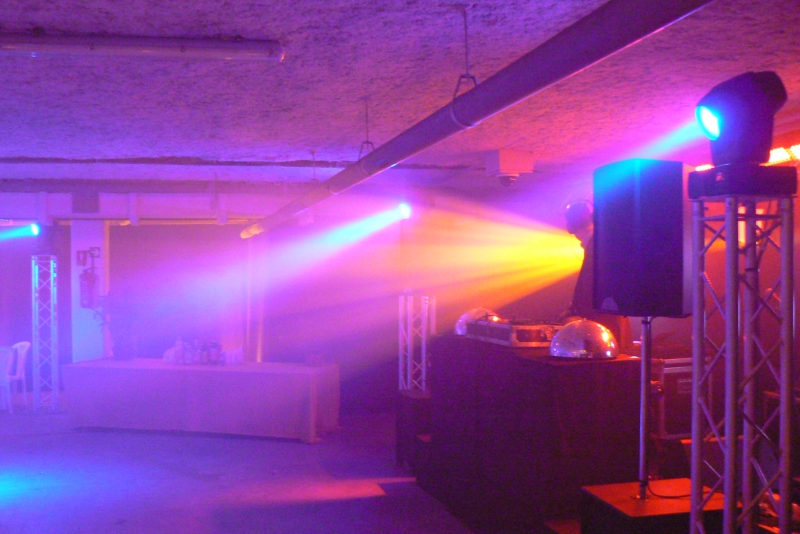

Il existe 2 types de lyres :Fiasceaux lyres

  • Les spots : comme les scan­ners, ils possèdent un fais­ceau net dans lequel peuvent être inséré des gobos et/ou des effets (prismes, etc…).
  • Les wash : Dispo­sant d’une lentille fres­nel, les wash possèdent un fais­ceau aux bords flou, avec un point chaud très marqué au centre. Ils se carac­té­risent égale­ment par la présence d’une thri­cho­mie, et ce depuis les plus petit modèle.
  • gab64 17 posts au compteur
    gab64
    Nouvel·le AFfilié·e
    Posté le 17/01/2014 à 09:50:47
    Aux types de lyres du dernier paragraphe, on peut ajouter maintenant : le Beam. Qui sont des lyres spot avec une lentille variant entre 0 et 9° afin d'avoir un faisceau très droit et très dense.
