DIY Land : immortalisez vos créations !!!

  • 4 474 réponses
  • 183 participants
  • 459 640 vues
  • 247 followers
Sujet de la discussion DIY Land : immortalisez vos créations !!!

Suite à une idée qui a germé dans le thread des pédales moches où certaines personnes ont commencé à y poster les photos de leurs propres pédales...  icon_sad.gif / headscratch.gif

Voici DIY Land !!!

Dans l'esprit de BGL, GML et compagnie, le but est ici de poster les photos de vos créations, que vous les jugiez belles ou moches on s'en fiche, pourvu que ce soient les vôtres...

Précisons qu'il ne s'agit pas ici de poser trop de questions techniques, trop d'astuces puisque ce sujet existe déjà... (thank you thurston)

On peut bien sûr rester ouverts aux projets de rehousing, voire aux amplis (projet G5)...

A vos appareils photos !!!

-Mimi-   "Celui qui marche dans les pas de son idole ne laisse pas de trace..."

Afficher le sujet de la discussion
4051

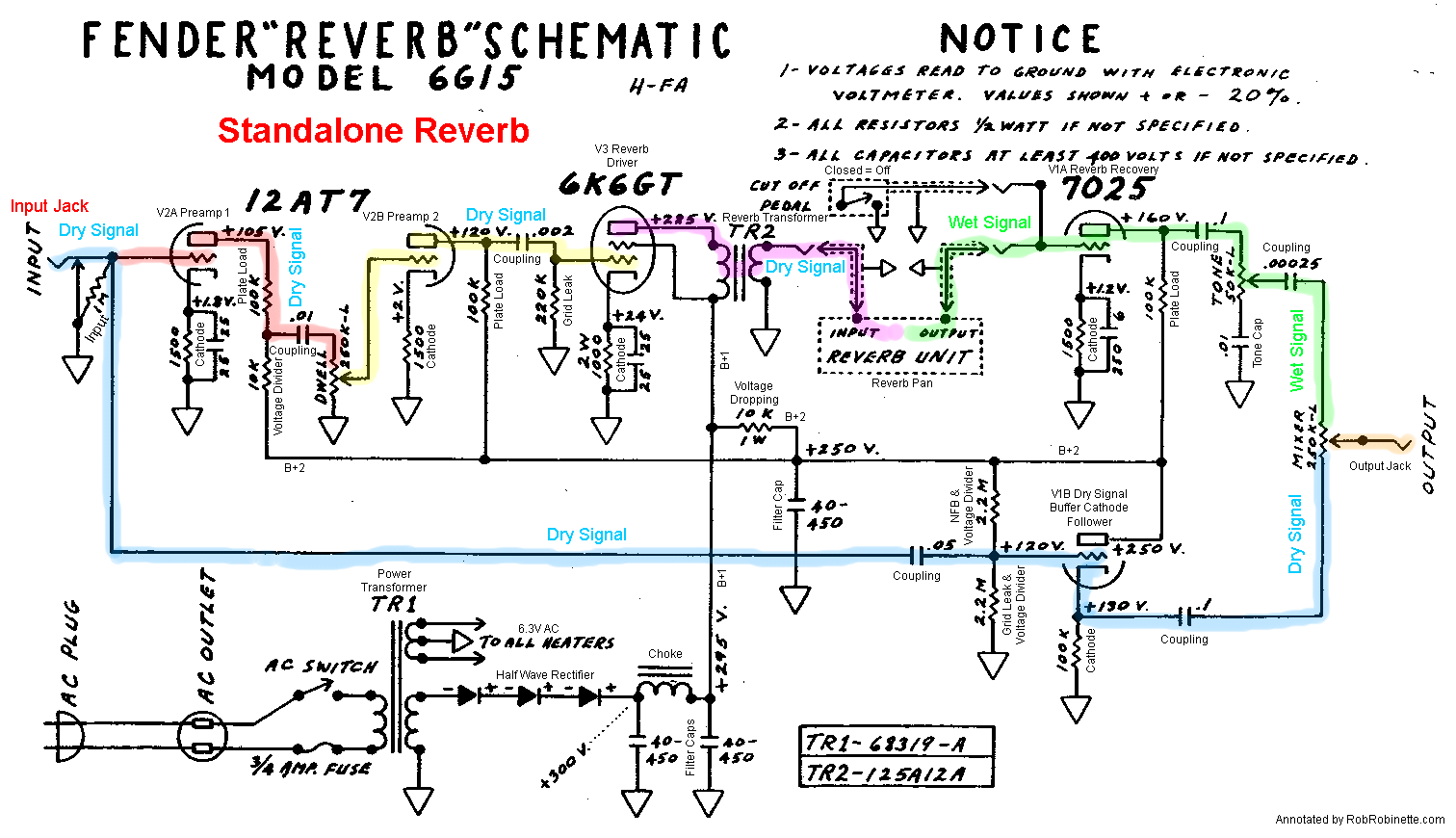

Avec le schéma que tu as posté il ne devrait pas y avoir de reverb si le réglage de dwell est à zéro, vu que la grille de V2B se retrouve à la masse, donc pas de signal dans V2B, donc pas de signal dans la 6K6, donc pas de signal envoyé dans la boîte à ressorts. Éventuellement il peut y avoir couplage mécanique entre le son qui sort des HP et les ressorts, ce qui ferait qu'à fort volume on peut entendre un peu de réverb ?
4052
Alors je dis ça mais je l'ai pas encore faite hein, juste la version pédale que j'ai fait ne coupe pas la reverb avec le dwell à zero il me semble, (mais ca se trouve je raconte des conneries, faut que je test ça demain... :facepalm: )

Rock'n'Roll Is Dead



4053
J'ai gardé ma 6G15 de 1963 pendant 40 ans et je l'ai revendu parce que je ne m'intéresse plus à ce genre de son et de matériel.
Je n'y connais rien en électronique mais j'ai toujours utilisé le mixer pour régler l'intensité de la réverbération, le tone pour... la tonalité et le dwell pour régler la durée de réverbération du son.
Dans les reverb numériques le dwell s'appelle decay.


Le Ka  ♦  Jean Azarel & Herold Yvard  ♦ Hermon de Vinon sur Soundcloud ♦ Hermon de Vinon sur Dailymotion

4054
Sinon il y a un autre truc que je vois sur ce schéma, c'est que l'impédance de sortie peut être très élevée, elle peut même dépasser les 100kΩ quand le potard de mix est au milieu.

Du coup c'est une reverb à brancher dans une entrée instrument (au moins 1MΩ) pour éviter la dégradation du son. Certains retours de boucles d'effet font 1MΩ, mais d'autres sont aussi bas que 10kΩ (en général les boucles série/parallèle avec réglage de mix ont des impédances d'entrée assez basses), donc si tu veux utiliser cette reverb dans ce genre de cas ou dans une entrée ligne, il faudra intercaler un buffer pour obtenir une impédance de sortie assez basse. Ça peut se faire au format pédale pour quelques €.
4055
Citation de Hermon :
J'ai gardé ma 6G15 de 1963 pendant 40 ans et je l'ai revendu parce que je ne m'intéresse plus à ce genre de son et de matériel.
Je n'y connais rien en électronique mais j'ai toujours utilisé le mixer pour régler l'intensité de la réverbération, le tone pour... la tonalité et le dwell pour régler la durée de réverbération du son.
Dans les reverb numériques le dwell s'appelle decay.


C'est pas vraiment comparable. Le réglage «dwell» peut augmenter la durée de réverbération à cause de la saturation magnétique du transducteur qui fait vibrer les ressorts, ce qui équivaut à driver ceux-ci avec un signal compressé. Mais en augmentant le niveau d'envoi, on augmente aussi tous les autres effets non-linéaires qui se produisent dans les ressorts, on peut donc passer d'une reverb assez gentille à des trucs plus typés (les bruits de «zboiiinnnngggg» typique de la surf music).
4056
Citation :
C'est pas vraiment comparable

Désolé, je voulais simplement expliquer que j'utilisais le dwell sur la 6G15 ou le decay sur les plugins pour allonger ou raccourcir le temps d'affaiblissement de la queue de réverbération.
Bien sûr que techniquement ça n'a certainement rien à voir, comme je l'ai dit je ne comprend rien à toutes ces explications, mais pour moi l'usage est en tout cas le même, c'est ce qui compte :mrg:

Citation :
les bruits de «zboiiinnnngggg»

Ceux-là je ne les supporte plus, j'ai dû choper une allergie.... :facepalm:

Le Ka  ♦  Jean Azarel & Herold Yvard  ♦ Hermon de Vinon sur Soundcloud ♦ Hermon de Vinon sur Dailymotion

4057
Citation de Shreddator :
Du coup c'est une reverb à brancher dans une entrée instrument (au moins 1MΩ) pour éviter la dégradation du son.


Oui typiquement ça se branche entre une guitare et un ampli ce genre de matos.

Rock'n'Roll Is Dead



4058
Citation de Honey'S :
Citation de Shreddator :
Du coup c'est une reverb à brancher dans une entrée instrument (au moins 1MΩ) pour éviter la dégradation du son.


Oui typiquement ça se branche entre une guitare et un ampli ce genre de matos.


C’est ce que je fais avec la mienne, entre mon Pedalboard et mon ampli Fender..
4059
J'ai oublié de demander un truc par rapport à mon schema. les condensateurs sur les cathodes font 25uF pour les 12at7 et 6k6, et 250 uF pour la 7025.

Sur le schéma sur lequel je me base pour mon montage, ils sont à 5uF pour les 12at7 et 6k6, et 25uF pour la 7025.

Ça a quelle influence de baisser les valeurs comme ça?


Rock'n'Roll Is Dead



[ Dernière édition du message le 23/05/2022 à 22:58:31 ]

4060
1 ou 2 dB en moins à 80Hz quand tu passes de 25 à 5μF. Entre 25 et 250μF, par contre je doute que ça change quoi que ce soit.

Le pdf «triode gain stage» sur le site Valvewizard explique tout ça de façon très pédagogique.
