Te prends pas la tete, la 4001 c'est contre les inversions de polarité et la 2,2mo contre le plop du switch. C'est une fuzz face
(J'ai hésité à la nommer ainsi, mais c'est de l'histoire ancienne tout ça)
(pas de photo de l'intérieur ?
)
/
nikos_sophos
577
Posteur·euse AFfolé·e
Membre depuis 18 ans
Citation de Polaroil :
Salut, j’ai (re)commencé ma fuzz grâce au PCB gentiment fourni par Honey’s.
Cette version de la Sunface a quelques composants un peu différents de mon premier projet, notamment je vais devoir me procurer des condos polarisés (1 uF!) et de la 2,2 Mohms que je n’avais pas en stock, ainsi qu’une diode 4001, même si j’ai par contre des vieilles diodes SE30, qui a priori étaient équivalentes.
Je vais aussi renouveler mon étain qui me semble difficile à travailler, mes soudures sont un peu moches.
Te prends pas la tete, la 4001 c'est contre les inversions de polarité et la 2,2mo contre le plop du switch. C'est une fuzz face
Variaxocaster
4030
Squatteur·euse d’AF
Membre depuis 18 ans
Djeeloo
15397
Drogué·e à l’AFéine
Membre depuis 20 ans

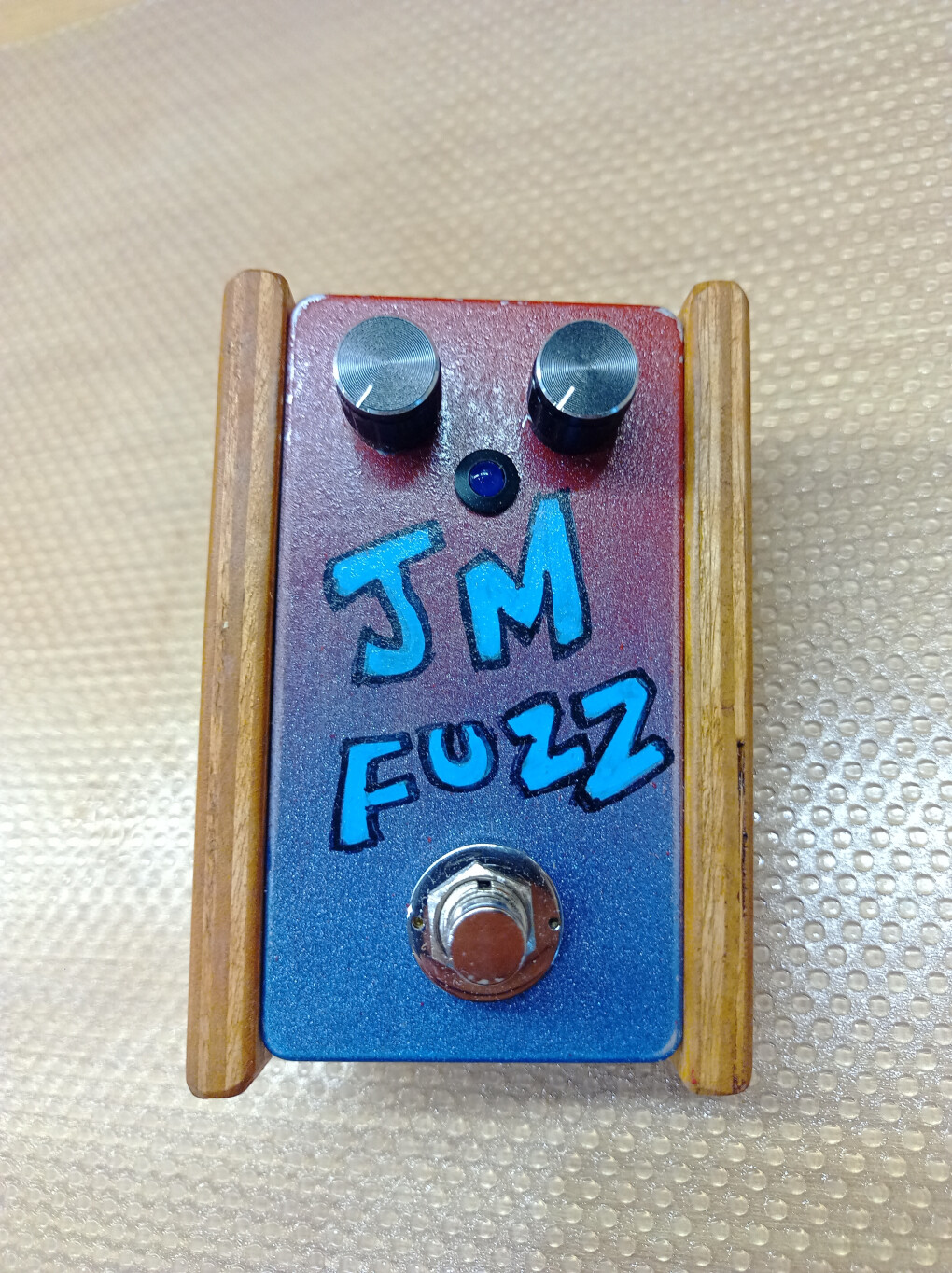

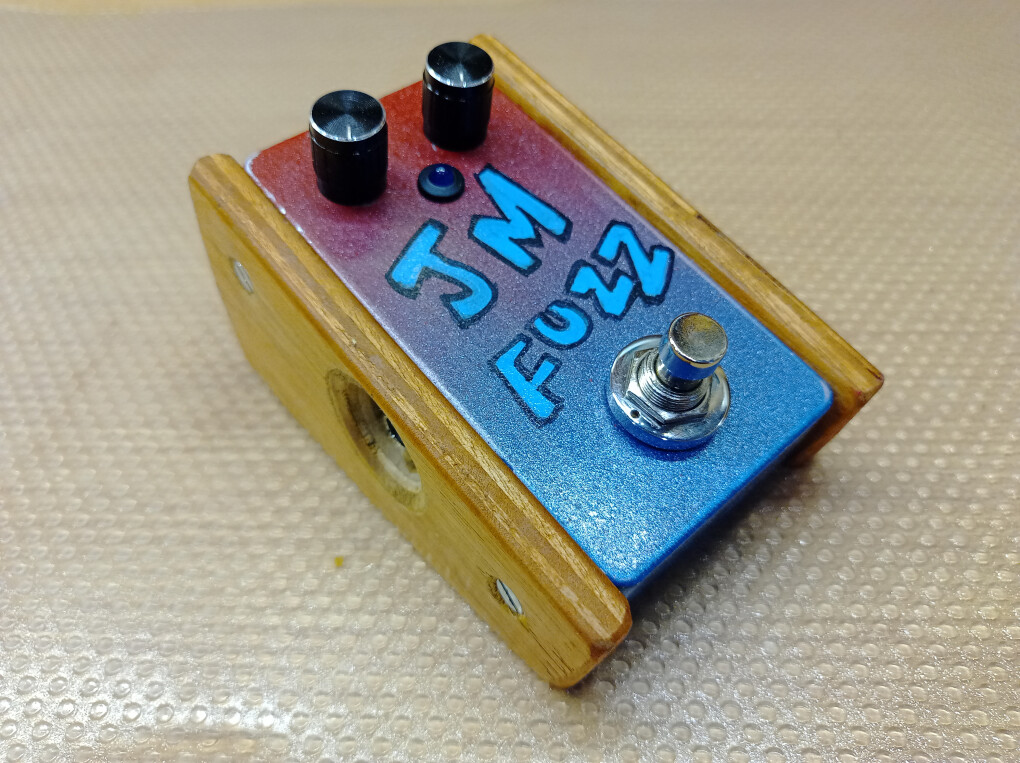

Petite Fuzz fabriquée pour l'anniversaire d'un AFien qui a bien apprécié.
Potard de gauche: gain d'entrée, Potard de droite: niveau de fuzz
Une belle LED bleue qui s'illumine quand l'effet est ON.
Une fuzz à base de transistor et d'une poignée de composants.
Schéma de base trouvé sur internet, j'ai changé quelques bricoles après des tests sur breadboard.
Boitier en métal, poncé et peint à la bombe, puis dessin au marqueur et Posca, et deux couches de vernis.
Pour les flancs en bois, je n'avais pas de bois massif en planches assez fines, je me suis donc rabattu sur du contre-plaqué, teint et vernis.
True bypass (pas de buffer), ça fonctionne sur 9v avec adaptateur (j'aurais pu caler une pile à l'intérieur mais c'était un peu galère).
Bon, j'avais câblé l'alim de la pédale avec le (+) au centre au lieu du (-), du coup on a du dessouder et ressouder deux câbles avant de la tester,
sinon tout marche bien. Elle est même dédicacée au dos
Potard de gauche: gain d'entrée, Potard de droite: niveau de fuzz
Une belle LED bleue qui s'illumine quand l'effet est ON.
Une fuzz à base de transistor et d'une poignée de composants.
Schéma de base trouvé sur internet, j'ai changé quelques bricoles après des tests sur breadboard.
Boitier en métal, poncé et peint à la bombe, puis dessin au marqueur et Posca, et deux couches de vernis.
Pour les flancs en bois, je n'avais pas de bois massif en planches assez fines, je me suis donc rabattu sur du contre-plaqué, teint et vernis.
True bypass (pas de buffer), ça fonctionne sur 9v avec adaptateur (j'aurais pu caler une pile à l'intérieur mais c'était un peu galère).
Bon, j'avais câblé l'alim de la pédale avec le (+) au centre au lieu du (-), du coup on a du dessouder et ressouder deux câbles avant de la tester,
sinon tout marche bien. Elle est même dédicacée au dos
L'esprit c'est comme un parachute: Il marche mieux quand il est ouvert.
kosmix
46340
Ma vie est un thread...
Membre depuis 19 ans
Avec les flancs en bois, pour un son plus chaud
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
StreamerS1
3750
Squatteur·euse d’AF
Membre depuis 14 ans
Elle est toute mimi, cette petite fuzz !
Signé StreameS1, ex Streamer
purplebash
4279
Squatteur·euse d’AF
Membre depuis 19 ans
C’est une Chair Bender ?
... AF ON, NO Audio out...
Djeeloo
15397
Drogué·e à l’AFéine
Membre depuis 20 ans
(J'ai hésité à la nommer ainsi, mais c'est de l'histoire ancienne tout ça)
L'esprit c'est comme un parachute: Il marche mieux quand il est ouvert.
props
5783
Je poste, donc je suis
Membre depuis 17 ans
(pas de photo de l'intérieur ?
)patrickpat
29
Nouvel·le AFfilié·e
Membre depuis 9 ans

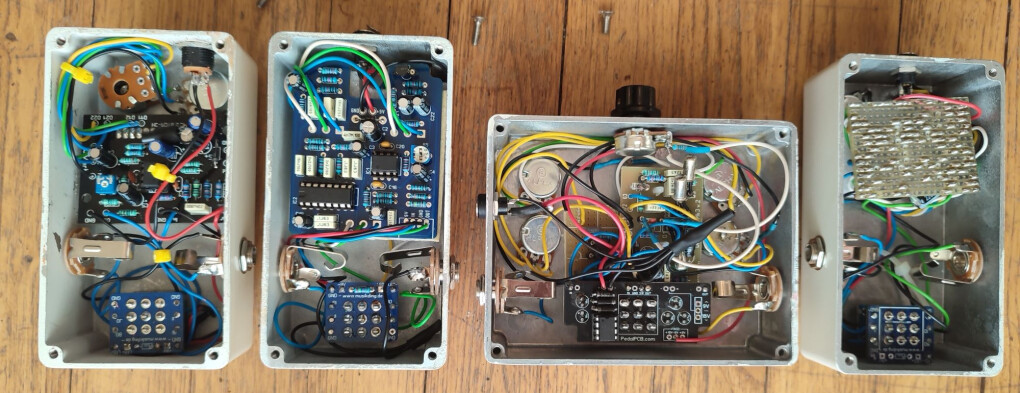

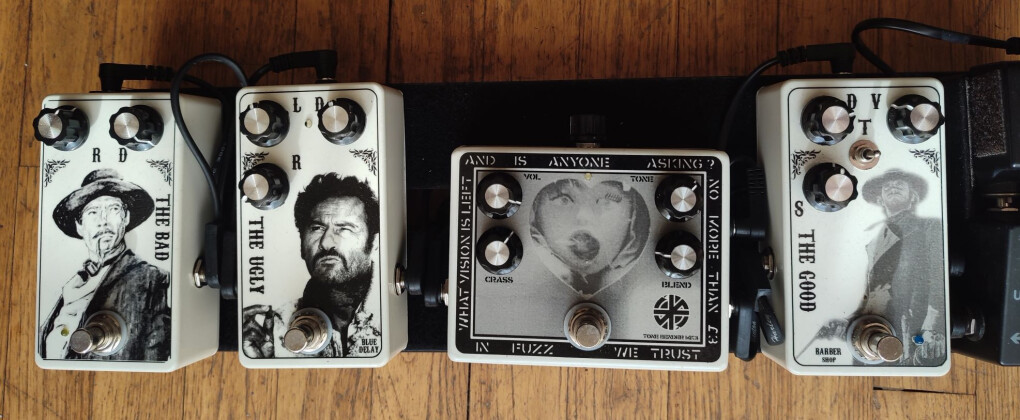

Hello, bon j'ai fini mon pedalboard
The Good => (overdrive) clone de Fairfied circuitry barbershop v2 sur veroboard
Crass => (fuzz) clone de Tonebender mk3 auquel j'ai ajouté un bias sur Q1/Q2, un module de blend et une pompe à électron (pour faire du -9V). kit musikding
The Ugly => (delay) clone de la Mad Professor deep blue delay. PCB de musikding
The Bad => (reverbe) reverbe à base de module accutronics (que j'avais présenté déjà). Kit musikding
voilà voilà
(Je suis pas très content de la déco de "the good" je vais peut être la refaire).
The Good => (overdrive) clone de Fairfied circuitry barbershop v2 sur veroboard
Crass => (fuzz) clone de Tonebender mk3 auquel j'ai ajouté un bias sur Q1/Q2, un module de blend et une pompe à électron (pour faire du -9V). kit musikding
The Ugly => (delay) clone de la Mad Professor deep blue delay. PCB de musikding
The Bad => (reverbe) reverbe à base de module accutronics (que j'avais présenté déjà). Kit musikding
voilà voilà
(Je suis pas très content de la déco de "the good" je vais peut être la refaire).
kosmix
46340
Ma vie est un thread...
Membre depuis 19 ans
Joli
C'est vrai que le bon manque de contraste.
C'est vrai que le bon manque de contraste.
