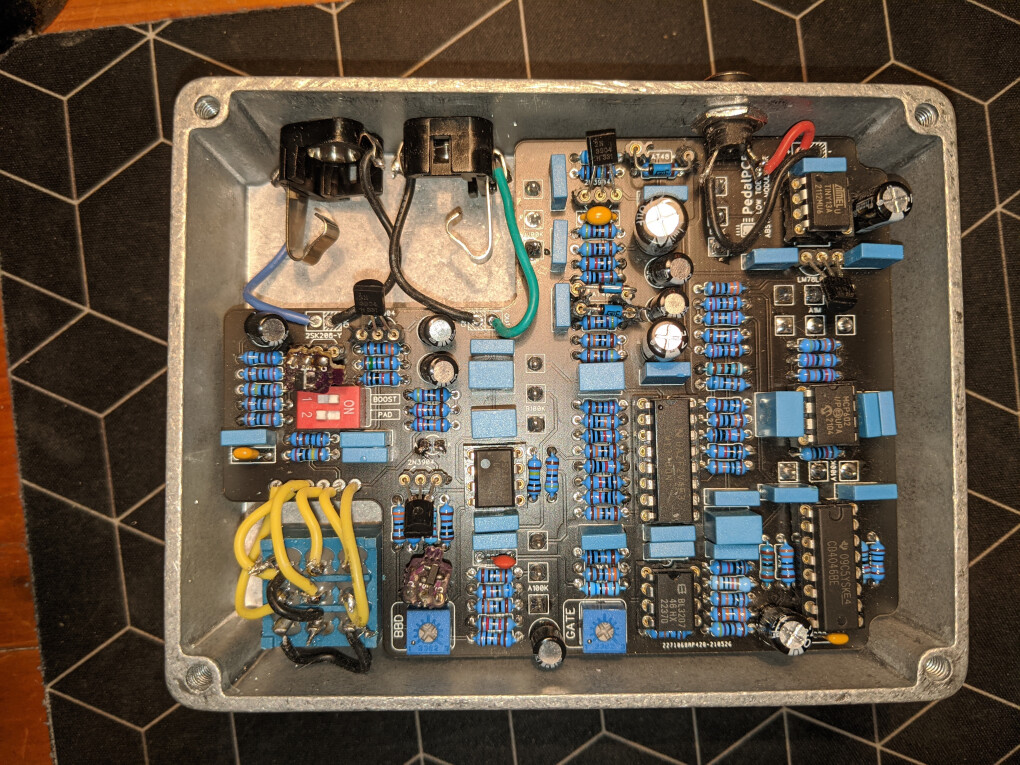

Voilà j'ai terminé ma Low Tide Modulator qui serait paraît-il un clone de la Shallow Water :
Par-contre j'ai une perte de volume significative à l'enclenchement de l'effet. C'est assez embêtant, le switch interne de boost ne permet pas d'y remédier totalement. Sinon en dehors de ça l'effet est chouette. Je n'ai pas bien compris à quoi servait le gate, sur l'original il s'agit d'un low pass gate qui agit un peu comme un filtre, sur ma pédale le potard n'a strictement aucun effet malgré le réglage du trimpot interne.
Par-contre j'ai une perte de volume significative à l'enclenchement de l'effet. C'est assez embêtant, le switch interne de boost ne permet pas d'y remédier totalement. Sinon en dehors de ça l'effet est chouette. Je n'ai pas bien compris à quoi servait le gate, sur l'original il s'agit d'un low pass gate qui agit un peu comme un filtre, sur ma pédale le potard n'a strictement aucun effet malgré le réglage du trimpot interne.
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 21/06/2024 à 23:35:05 ]
Poykeh
1186
AFicionado·a
Membre depuis 6 ans
Je viens de terminer un truc plus simple, une pédale "Stutter effect", (version 2) avec deux positions:
1: Le son est bypassé et ne sort que quand on presse le bouton rouge.
2: Il n'y a pas de son sauf quand on appuie sur le bouton
J'ai rajouté un potard de volume sur le côté.
À la base c'était pour filtrer les aigus, mais je ne sais pas ce qui s'est passé,
j'ai du changer un truc dans les branchements, et du coup ça coupe totalement le son,
quelle que soit le style ou la valeur du condensateur...
Si quelqu'un a une idée...
Je l'ai faite pour mes synthés, d'ou le petit bouton et le boîtier en plastique.

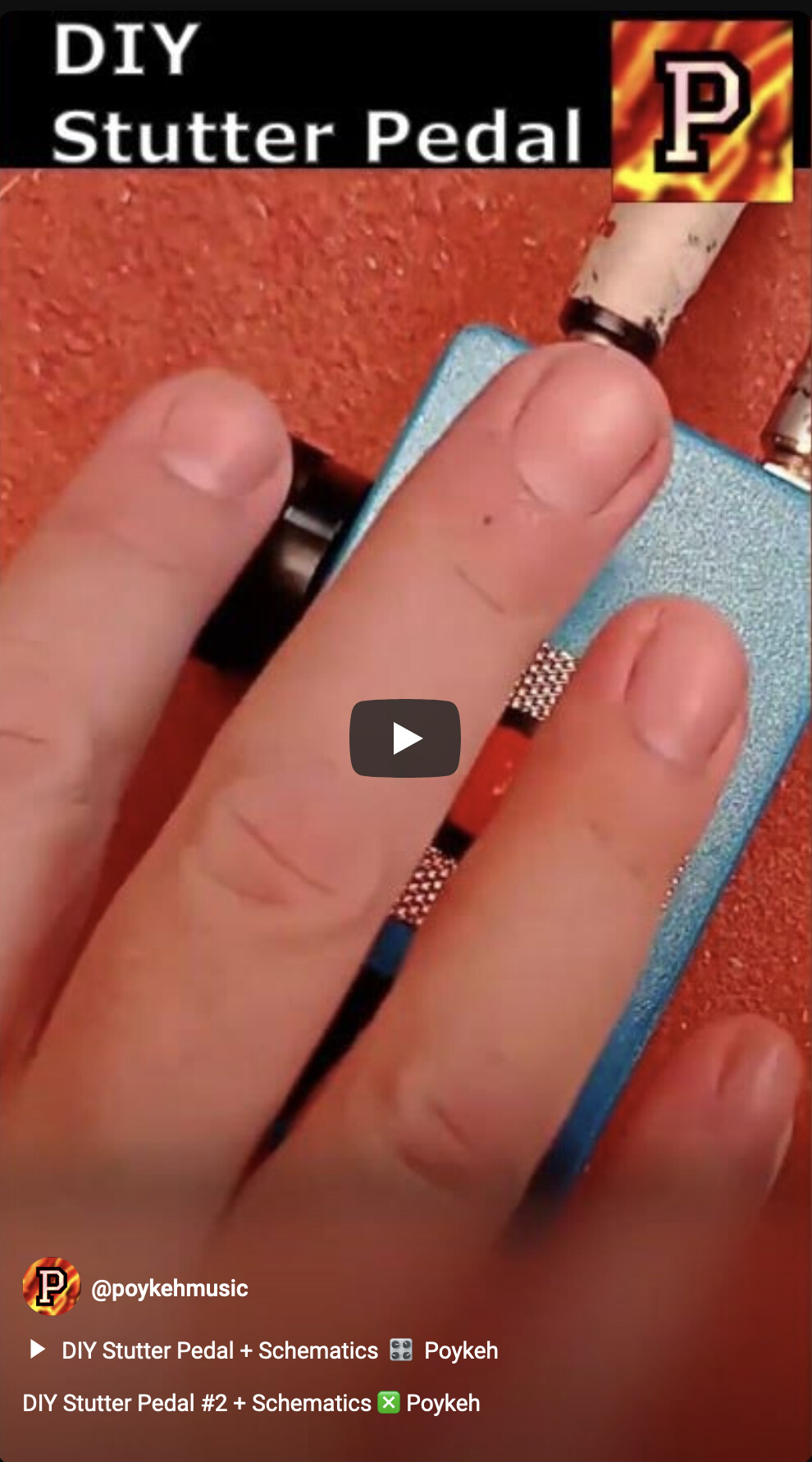

Bon, j'ai quand même fait la démo avec une guitare
Le schéma apparaît à la fin de la vidéo,
mais je le remets ici pour ceux qui voudraient se pencher sur mon problème de filtrage
(ou refaire cette pédale chez eux).
J'avais fait une première version (sans volume) avec un schéma un peu différent (lien vers le post)
et TAMPCO Pedals avait proposé un autre schéma que j'ai plus ou moins reproduit ici.
J'ai galéré car deux interrupteurs étaient HS, mais là tout fonctionne bien maintenant
1: Le son est bypassé et ne sort que quand on presse le bouton rouge.
2: Il n'y a pas de son sauf quand on appuie sur le bouton
J'ai rajouté un potard de volume sur le côté.
À la base c'était pour filtrer les aigus, mais je ne sais pas ce qui s'est passé,
j'ai du changer un truc dans les branchements, et du coup ça coupe totalement le son,
quelle que soit le style ou la valeur du condensateur...
Si quelqu'un a une idée...
Je l'ai faite pour mes synthés, d'ou le petit bouton et le boîtier en plastique.
Bon, j'ai quand même fait la démo avec une guitare
Le schéma apparaît à la fin de la vidéo,
mais je le remets ici pour ceux qui voudraient se pencher sur mon problème de filtrage
(ou refaire cette pédale chez eux).
J'avais fait une première version (sans volume) avec un schéma un peu différent (lien vers le post)
et TAMPCO Pedals avait proposé un autre schéma que j'ai plus ou moins reproduit ici.
J'ai galéré car deux interrupteurs étaient HS, mais là tout fonctionne bien maintenant
kosmix
45152
Ma vie est un thread...
Membre depuis 18 ans
TAMPCO Pedals
3543
Squatteur·euse d’AF
Membre depuis 9 ans
Silicon Machine Extended
4503
Squatteur·euse d’AF
Membre depuis 15 ans
kosmix
45152
Ma vie est un thread...
Membre depuis 18 ans
Tampco et Silicon merci pour vos réponses
Le kit était fourni avec 2 composants en SMD, l'un monté sur un mini PCB pour être installé sur un socket et l'autre pour être soudé directement sur l'empreinte du PCB. Il est possible que j'ai inversé les 2, par-contre ce que je ne comprends pas c'est que d'après mes recherches les 2 semblent équivalents :
Q1 2SK208-Y JFET transistor, N-channel
Q4 J201 JFET transistor, N-channel
Le 2SK208-Y, si j'ai bien compris, serait un équivalent Toshiba du J201.
Du coup l'un ou l'autre ne devrait rien changer ?
Ou alors j'ai connecté le mini-PCB à l'envers ?
Je vais commencer par inverser Q1 et si ça ne change rien j'intervertirai les 2. Et si ça ne marche toujours pas je tenterai d'insérer un condo comme la suggéré Tampco.
En tous cas merci pour vos conseils !
Le kit était fourni avec 2 composants en SMD, l'un monté sur un mini PCB pour être installé sur un socket et l'autre pour être soudé directement sur l'empreinte du PCB. Il est possible que j'ai inversé les 2, par-contre ce que je ne comprends pas c'est que d'après mes recherches les 2 semblent équivalents :
Q1 2SK208-Y JFET transistor, N-channel
Q4 J201 JFET transistor, N-channel
Le 2SK208-Y, si j'ai bien compris, serait un équivalent Toshiba du J201.
Du coup l'un ou l'autre ne devrait rien changer ?
Ou alors j'ai connecté le mini-PCB à l'envers ?
Je vais commencer par inverser Q1 et si ça ne change rien j'intervertirai les 2. Et si ça ne marche toujours pas je tenterai d'insérer un condo comme la suggéré Tampco.
En tous cas merci pour vos conseils !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
Silicon Machine Extended
4503
Squatteur·euse d’AF
Membre depuis 15 ans
kosmix
45152
Ma vie est un thread...
Membre depuis 18 ans
Bon c'était bien ça, j'ai interverti les 2 transistors Q1 et Q4 et ça marche, j'ai un volume de ouf, le potard est à la moitié pour un gain unitaire (sans activer le boost, je me demande même à quoi il sert...)
Donc le 2SK208-Y n'est pas un équivalent du J201 malgré ce que j'avais lu quelque part sur le net.
Cette pédale est géniale, j'adore
Merci Silicon !
Donc le 2SK208-Y n'est pas un équivalent du J201 malgré ce que j'avais lu quelque part sur le net.
Cette pédale est géniale, j'adore
Merci Silicon !
Putain Walter mais qu'est-ce que le Vietnam vient foutre là-dedans ?
[ Dernière édition du message le 24/06/2024 à 03:35:26 ]
Silicon Machine Extended
4503
Squatteur·euse d’AF
Membre depuis 15 ans
kosmix
45152
Ma vie est un thread...
Membre depuis 18 ans
J'ai vu sur des photos du net que certaines personnes avaient réussi à caser une embase DC classique (plus gros diamètre), mais effectivement ça semble compliqué niveau place à cause du PCB qui n'a pas le décrochement nécessaire.
Le kit que j'ai eu était livré avec le modèle classique, heureusement j'ai pu récupérer une embase mini sur une vieille pédale inutilisée.
D'ailleurs au passage je ne remercie pas Musikding car les 2 composants SMD sont livrés sans aucune indication, aucun étiquetage, d'où ma confusion. J'avais une chance sur deux et évidemment je me suis trompé
Désouder puis resouder un composant de 2mm c'est quand-même hyper délicat, à vrai dire je suis plus qu'étonné d'y être parvenu et que ça marche.
Par-contre le gate (LPG) ne fonctionne toujours pas. Strictement aucun effet depuis le potard alors que le trimmer interne fonctionne bien lui. Bon à vrai dire je m'en fous un peu, l'effet atténue déjà naturellement les fréquences aiguës de manière assez légère donc pour moi il est inutile d'accentuer encore plus le phénomène.
Silicon regarde ces photos, une embase DC classique a été utilisée, apparemment c'est faisable :
Et pour le fun : regardez la tronche des soudures au niveau des 2 transistors en SMD sur cette photo, le massacre
Le kit que j'ai eu était livré avec le modèle classique, heureusement j'ai pu récupérer une embase mini sur une vieille pédale inutilisée.
D'ailleurs au passage je ne remercie pas Musikding car les 2 composants SMD sont livrés sans aucune indication, aucun étiquetage, d'où ma confusion. J'avais une chance sur deux et évidemment je me suis trompé
Désouder puis resouder un composant de 2mm c'est quand-même hyper délicat, à vrai dire je suis plus qu'étonné d'y être parvenu et que ça marche.
Par-contre le gate (LPG) ne fonctionne toujours pas. Strictement aucun effet depuis le potard alors que le trimmer interne fonctionne bien lui. Bon à vrai dire je m'en fous un peu, l'effet atténue déjà naturellement les fréquences aiguës de manière assez légère donc pour moi il est inutile d'accentuer encore plus le phénomène.
Silicon regarde ces photos, une embase DC classique a été utilisée, apparemment c'est faisable :
Et pour le fun : regardez la tronche des soudures au niveau des 2 transistors en SMD sur cette photo, le massacre
